Dikey+Yatay Titreşim Yüksek Frekanslı Titreşim Test Sistemi MIL-STD Standardına Uygun
Ürün Detayları
| titreşim kuvveti: | PVC Lamine | Başvuru: | pil, otomobil parçaları |
|---|---|---|---|
| Test Standardı: | MIL-STD Standardı | Hızlanma: | 100g |
| Test: | DHL, Fedex, UPS, EMS, HAVA | Giriş: | 7758-29-4 |
| Yer Değiştirme: | 100 mm | titreşim yönü: | Evet |
| Vurgulamak |
MIL-STD Standart Titreşim Test Sistemi,30KN Yüksek Frekanslı Titreşim Test Sistemi,Dikey Yatay Titreşim Test Cihazları |
||
Ürün Açıklaması
Bu gelişmiş titreşim test sistemi, kontrollü laboratuvar koşullarında gerçek dünya titreşim ortamlarını simüle ederek, geniş bir titreşim testi uygulaması yelpazesinde darbe dayanımı ve operasyonel güvenilirliğin hassas bir şekilde değerlendirilmesini sağlar.
Sinüzoidal, rastgele, rezonans arama ve bekleme, klasik şok ve yol modeli simülasyonlarını yeniden üreterek, sistem ürün kalitesi güvencesi ve yeni ürün araştırma ve geliştirme için temel destek sağlar.
Uyumlu Standartlar: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS ve daha fazlası.
Yüksek Frekans Titreşim Test Standı ES-30 Veri Sayfasını İndirin (PDF)
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s²) |
Nominal Hız (m/s) |
Nominal Yer değiştirme (p-p) mm |
Maks. Yükleme (Kg) |
Hareketli Bobin (Kg) |
Boyut Hareketli Bobin (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

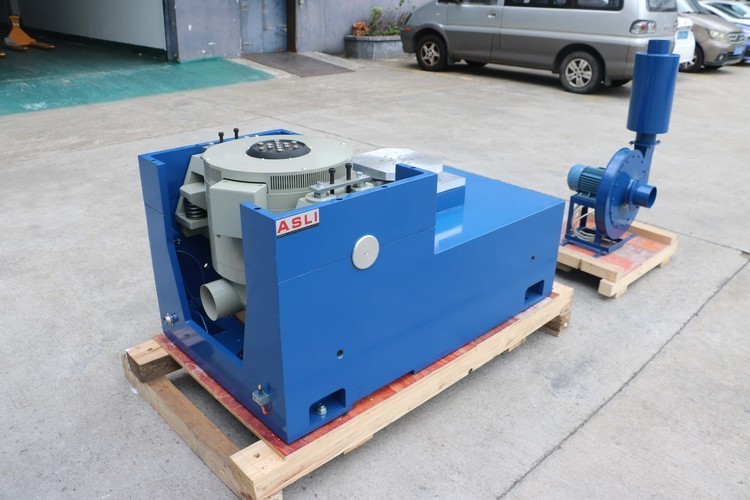

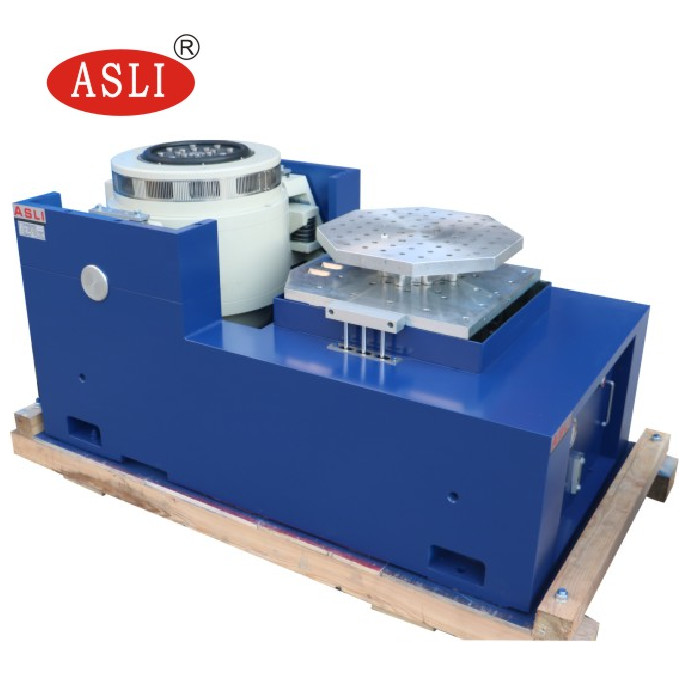

Dikey + Yatay Yüksek Frekans Titreşim Test Sistemi, özellikle uzun süreli operasyonlar için tasarlanmıştır. Hem dikey hem de yatay titreşim modları, titreşime dayanıklı bir tabanın kurulumuyla elde edilir.
Standart platform, yüksek verimli bir hava yastığı şok izolasyon cihazı ile donatılmıştır ve bina yapısına titreşim iletimini en aza indirir. Çoğu durumda ek bir temel gerekmez.

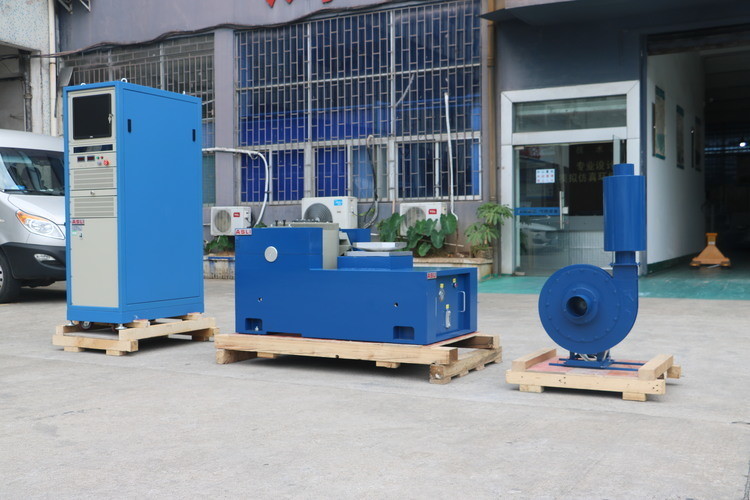

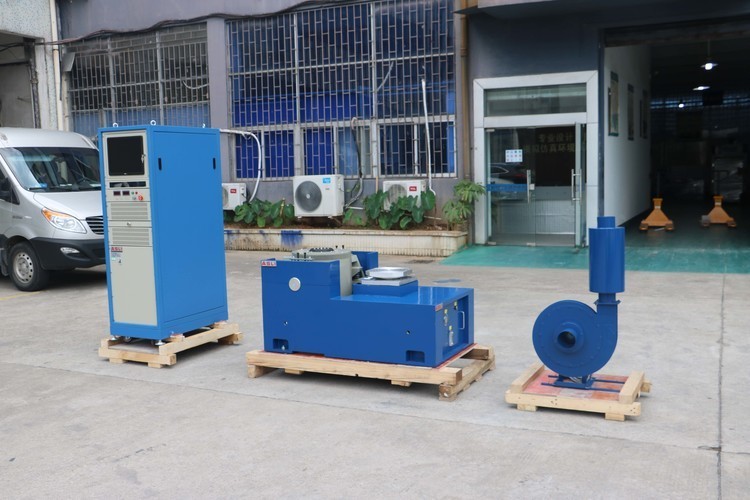

Tam bir titreşim test sistemi, bir shaker, güç amplifikatörü ve titreşim ölçüm kontrol sisteminden oluşur. MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS ve BS dahil olmak üzere ilgili ulusal ve uluslararası standartlara uygun olarak tasarlanmıştır ve ürün kalitesi denetim protokollerinin oluşturulması için tam teknik destek sağlar.
- Teknik danışmanlık: test yöntemi rehberliği, laboratuvar planlaması ve öneriler
- Ekipman seçimi: seçim şemaları ve SSS desteği
- Ürün test şeması tasarımı
- Müşteri iletişimi ve ilerleme raporlaması
- Teknik eğitim: ekipman kullanımı, günlük bakım, yaygın arıza teşhisi ve sorun giderme
- Teknik destek: müşteri gereksinimlerine göre özel ücretli hizmetler mevcuttur
SSS:
S1: Elektrodinamik Titreşim Shaker Nedir?
CEVAP: Elektrodinamik titreşim shaker, ürünlerin nakliye, operasyon veya servis sırasında karşılaşabileceği titreşim koşullarını simüle etmek için kullanılan bir test sistemidir. Güvenilirlik, dayanıklılık ve yeterlilik testleri için yaygın olarak kullanılır.
S2: Hangi ürünler test edilebilir?
CEVAP: Elektronik bileşenler, otomotiv parçaları, piller, havacılık bileşenleri, elektrikli ürünler, ambalajlar, iletişim ekipmanları ve titreşim testi gerektiren diğer ürünler için kullanılabilir.
S3: Shaker hangi titreşim testlerini yapabilir?
CEVAP: Sistem konfigürasyonuna bağlı olarak sinüs titreşimi, rastgele titreşim, şok testi, rezonans arama, frekans taraması ve diğer programlanabilir titreşim testlerini gerçekleştirebilir.
S4: Maksimum test frekansı nedir?
CEVAP: Maksimum frekans modele ve konfigürasyona bağlıdır. Farklı frekans gereksinimleri için farklı shaker modelleri mevcuttur. Lütfen gerekli frekans aralığınızı belirtin, böylece uygun bir model önerebiliriz.
S5: Doğru shaker modeli nasıl seçilir?
CEVAP: Ana faktörler şunlardır:
- Maksimum numune ağırlığı
- Numune boyutları
- Gerekli titreşim yönü
- Frekans aralığı
- Maksimum ivme
- Yer değiştirme
- Gerekli titreşim testi standardı
Bu parametrelere dayanarak uygun bir shaker sistemi önerebiliriz.
S6: Shaker hem dikey hem de yatay titreşim yapabilir mi?
CEVAP: Evet. Konfigürasyona bağlı olarak sistem dikey test kurulumu, yatay test kurulumu veya her ikisi ile birlikte tedarik edilebilir.
S7: Rastgele titreşim testi yapabilir mi?
CEVAP: Evet. PSD tabanlı test profilleri dahil olmak üzere rastgele titreşim testi için uygun bir titreşim kontrol cihazı yapılandırılabilir.
S8: Şok testi yapabilir mi?
CEVAP: Evet, seçilen shaker sisteminin gerekli şok profili için yeterli kuvvet, yer değiştirme ve ivme kapasitesine sahip olması koşuluyla.
Elektrodinamik titreşim shaker, yüksek frekanslı titreşim testleri için çeşitli avantajlar sunar:
- Geniş frekans aralığı: Hem düşük frekanslı hem de yüksek frekanslı titreşim testleri için uygundur, özellikle elektronik ve otomotiv bileşenleri için.
- Yüksek kontrol doğruluğu: Frekans, ivme, yer değiştirme, hız ve test süresi hassas bir şekilde kontrol edilebilir.
- Hızlı yanıt: Elektrodinamik tahrik sistemi kontrol sinyallerine hızlı yanıt verir, bu da tarama titreşim testleri için uygun olmasını sağlar.
- Kararlı titreşim çıkışı: Kapalı döngü kontrol, test boyunca kararlı titreşim seviyelerinin korunmasına yardımcı olur.
- Programlanabilir testler: Frekans aralığı, tarama hızı, ivme ve döngü sayısı gibi test parametreleri otomatik olarak programlanabilir.
- Yüksek frekanslı testler için uygundur: Özellikle PCB/PCBA, otomotiv elektroniği, sensörler, konektörler, piller ve diğer elektronik bileşenler için uygundur.
- Yüksek otomasyon: Test programları kaydedilebilir ve otomatik olarak yürütülebilir, bu da test verimliliğini ve tekrarlanabilirliğini artırır.
Yüksek frekanslı shaker'larımız hakkında daha fazla bilgi için lütfen bize sorunuzu gönderin. Özel test gereksinimlerinizle size yardımcı olmaktan memnuniyet duyarız.
Ürün Özellikleri
Dikey+yatay yüksek frekanslı titreşim test sistemi MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS standartlarını karşılamaktadır. 30KN kuvvet, 100g ivme, 100mm yer değiştirme, sinüs/rastgele/şok testleri. Pil ve otomobil parçaları için idealdir. Hava yastığı izolasyonu bina titreşimini en aza indirir, temel gerektirmez. Özel seçenekler mevcut.
