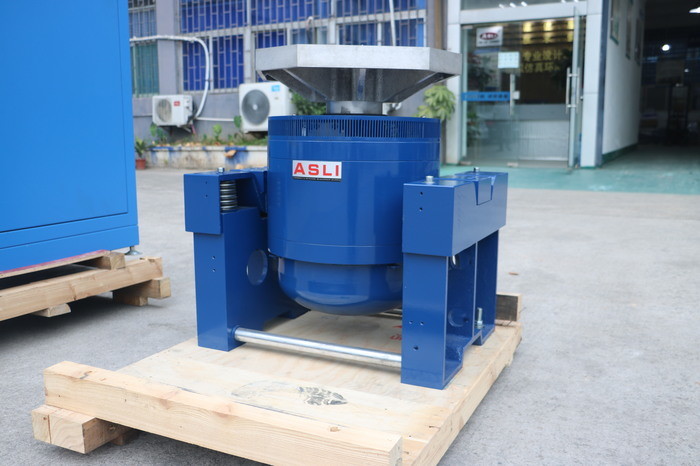

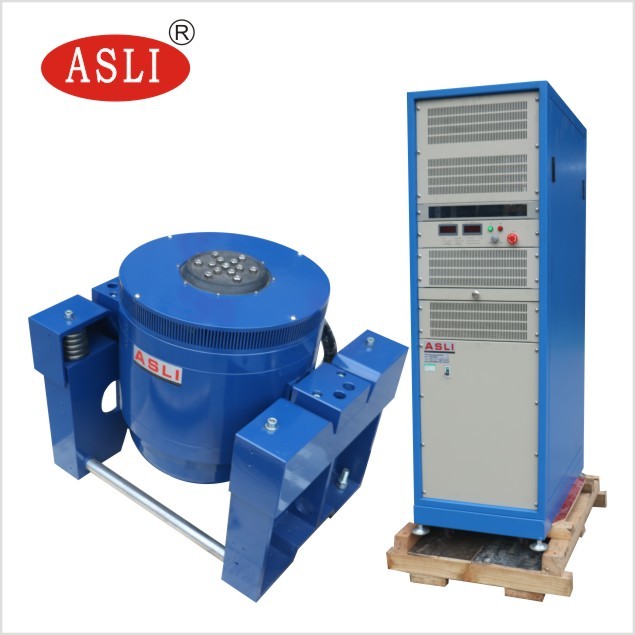

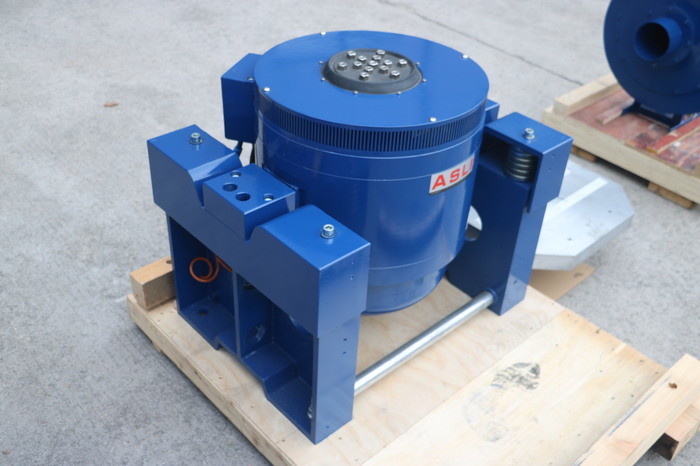

Otomobil Parçaları için JIS D1601 Laboratuvar Titreşim Test Sistemi 380V

Elektrodinamik Yüksek Frekanslı titreşim testi / Yüksek Frekanslı titreşim yorgunluk testi serisi ürünlerinin üreticisiyiz.Sistemlerimiz, çift manyetik devre yapısı da dahil olmak üzere gelişmiş modern teknolojileri benimsiyor., kendiliğinden üretilen iskelet hareket daireleri, hava desteği, rulo rulmanları ve doğrusal rehberlik ve trunnion izolasyonu.Z Üç eksenli sinüzoidal titreşim testleri ve geniş bant tesadüfi titreşim testleri, klasik nabız testleri (yarım sinüs, trapez, testere dalgası) ve şok tepkisi spektrumu testleri.

Bu ürünler ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli aletler, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.

1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek aşamalı aksyal rezonans frekansı ile.
2. İki manyetik devre tasarımı, düşük manyetik akış sızıntısı, kompakt ve rasyonel yapı.
3. Rocker rod roller bearings with straight and import-oriented composite body stiffness orientation, providing excellent eccentric load capacity. Doğrudan ve ithal odaklı kompozit vücut sertliği yönlendirmesi ile rocker rod roller bearings, mükemmel eksantrik yük kapasitesi sağlar.
4. Trunnion hormon kullanımı için özel bir izolasyon temeli, uygun bir mobil kurulumla.
5. Gelişmiş teknoloji hareket-aran sistem dinamik daire yüksek güvenilirliği sağlar.
6. Yeni kanal tasarımı soğutma etkisini artırıyor.
7. Taşıma küçük balonun statik sertliği ve dinamik sertliği titreşim masasının kapasitesini arttırır ve düşük frekanslı performansı geliştirir.

1. Rated Force:Sinüs kuvveti 3000N; rastgele kuvvet 3000N; çarpma kuvveti 6000N
2. Frekans aralığı:3Hz'den 3500Hz'e; Sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
3. Sıfırlama frekansı modu:Doğrusal, logaritmik, ileri geri süpürme, sabit frekans
4. Sıfırlama sıklığı:1 ila 32767
5. Sıfırlama frekansı zamanı:Sabit frekans / tek 1 ′′ 3600 dakika; süpürme frekansı eğreleri görüntülenebilir
6. Hızlandırma:1000 m/s2 (yüklenmemiş)
7. Hız:1.6 m/s
8. En fazla yer değiştirme:25 mm p-p (yük olmadan), çift zirve
9. Etki Yer değiştirme:25 mm
10. Hareketli Bobin Ağırlığı:3.5 kg
11. titreşim yönleri:Dikey
12. titreşim dalgası:Sinüs, rastgele, şok
13. Hareketli bobinin çapı:Φ150 mm
14. Vibration System Boyutu:W750 × H599 × D680 mm
15. Vibration System Ağırlığı:490 kg

1. Çift manyetik devre yapısı yüksek manyetik alan yoğunluğunu sağlar ve akış sızıntısını azaltır.
2. U tipi yaylar, rulolar ve doğrusal rulmanlar, kaydırma yüküne karşı güçlü direnç sağlar.
3. Vibrasyon sistemi, ağır yük altında bile istikrarlı bir şekilde çalışır ve özel bir temel gerekmez.
4. Sıcaklık, aşırı yük, aşırı akım, aşırı gerilim ve titreşim testçisinin aşırı kaydırılması için koruma cihazları sağlanmıştır.Alt gerilimSürücü gücü koruması, akımı sınırlayan, yumuşak başlangıç, aşırı sıcaklık, kısa akım ve modül hatası korumasını içerir.
5. Sinüs, rastgele ve çevresel etki testlerini tamamlayabilir.
6. Bu sistem, voltaj dalgalanması için minimum gereksinimlere sahiptir. % ≤ ± 10 kabul edilebilir.
7. Bu sistem topraklama direnci için minimum gereksinimlere sahiptir.
8. Yüksek güvenilirlik, özellikle uzun süre çalışmaya uygun.

1. Küçük bir yükleme tezgahında, daha yüksek hızlanma ve çalışma sıklığı gerçekleştirilir, böylece tüm makine tezgahının yükleme kapasitesi ve performansı iyileştirilir.

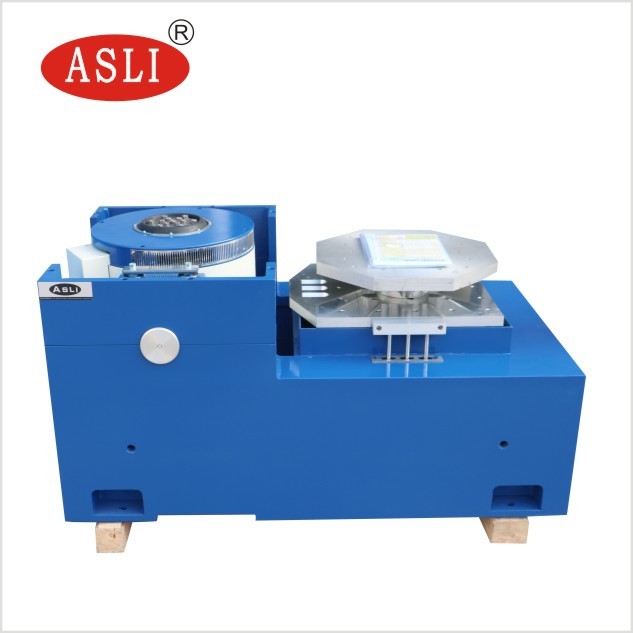

2. Yatay bank ve titreşim bankı, mükemmel bir yapıya ve uygun montaj ve ayarlamaya sahip, bütünleşik bir türdür.
3. Statik basınç yolu, V şeklindeki, eğimden ve önyargıya dayanıklı kapasitesiyle.

VT dikey uzantılı bank ve belirtilen sıkıştırıcılar, müşterinin mükemmel yapıya göre en iyi performansı elde etmesini sağlamak için hassas bir şekilde hesaplanmış ve ayrıntılı bir şekilde tasarlanmıştır.Yüksek kaliteli malzeme, ve işçilik.

Sıkça sorulan sorular:

S1: Elektrodinamik titreşim sallayıcısı nedir?
RE: Elektrodinamik titreşim sarsıntıcısı, ürünlerin nakliye, işletme veya hizmet sırasında yaşayabileceği titreşim koşullarını simüle etmek için kullanılan bir test sistemidir.Güvenilirlik için yaygın olarak kullanılır., dayanıklılık ve nitelik testleri.

S2: Hangi ürünler test edilebilir?
RE: Elektronik bileşenler, otomotiv parçaları, piller, havacılık bileşenleri, elektrikli ürünler, ambalajlama, iletişim ekipmanları için kullanılabilir,ve titreşim testi gerektiren diğer ürünler.

S3: Sallayıcı hangi titreşim testlerini yapabilir?
RE: Sistem yapılandırmasına bağlı olarak sinüs titreşimleri, rastgele titreşimler, şok testleri, rezonans aramaları, frekans taramaları ve diğer programlanabilir titreşim testleri yapabilir.

S4: En fazla test sıklığı nedir?
RE: Maksimum frekans model ve yapılandırmaya bağlıdır.Lütfen gerekli frekans aralığını belirtin böylece uygun bir modeli önerebiliriz..

S5: Doğru şeker modelini nasıl seçebilirim?
RE: Ana faktörler şunlardır:

• En fazla numune ağırlığı
• Örnek boyutları
• Gerekli titreşim yönü
• Frekans aralığı
• Maksimum hızlandırma
• Yer değiştirme
• Gerekli titreşim testi standardı

Bu parametrelere dayanarak, uygun bir salıncak sistemi önerebiliriz.

S6: Salkım hem dikey hem de yatay titreşim yapabilir mi?
RE: Evet. Yapılandırmaya bağlı olarak, sistem dikey test kuruluşu, yatay test kuruluşu veya her ikisiyle birlikte sağlanabilir.

S7: Rastgele titreşim testi yapabilir mi?
RE: Evet. PSD tabanlı test profilleri de dahil olmak üzere rastgele titreşim testi için uygun bir titreşim denetleyicisi yapılandırılabilir.

S8: Şok testi yapabilir mi?
RE: Evet, seçilen salkım sisteminin gerekli şok profiline yeterli kuvvete, yer değiştirmeye ve hızlandırma kapasitesine sahip olması koşuluyla.

Bir elektrodinamik titreşim salkım cihazı, yüksek frekanslı titreşim testi için birkaç avantaj sunar:

• Geniş frekans aralığı: Özellikle elektronik ve otomotiv bileşenleri için hem düşük frekanslı hem de yüksek frekanslı titreşim testleri için uygundur.
• Yüksek kontrol doğruluğu: Frekans, hızlanma, yer değiştirme, hız ve test süresi kesin bir şekilde kontrol edilebilir.
• Hızlı tepki: Elektrodinamik tahrik sistemi, kontrol sinyallerine hızlı bir şekilde yanıt verir ve bu da süpürme titreşim testleri için uygundur.
• Sabit titreşim çıkışı: Kapalı döngü kontrolü, test boyunca sabit titreşim seviyelerinin korunmasına yardımcı olur.
• Programlanabilir test: Frekans aralığı, süpürme hızı, ivme ve döngü sayısı gibi test parametreleri otomatik olarak programlanabilir.
• Yüksek frekanslı test için uygundur: Özellikle PCB/PCBA, otomotiv elektroniği, sensörler, konektörler, piller ve diğer elektronik bileşenler için uygundur.
• Yüksek otomasyon: Test programları otomatik olarak kaydedilebilir ve uygulanabilir, test verimliliğini ve tekrarlanabilirliğini arttırır.
