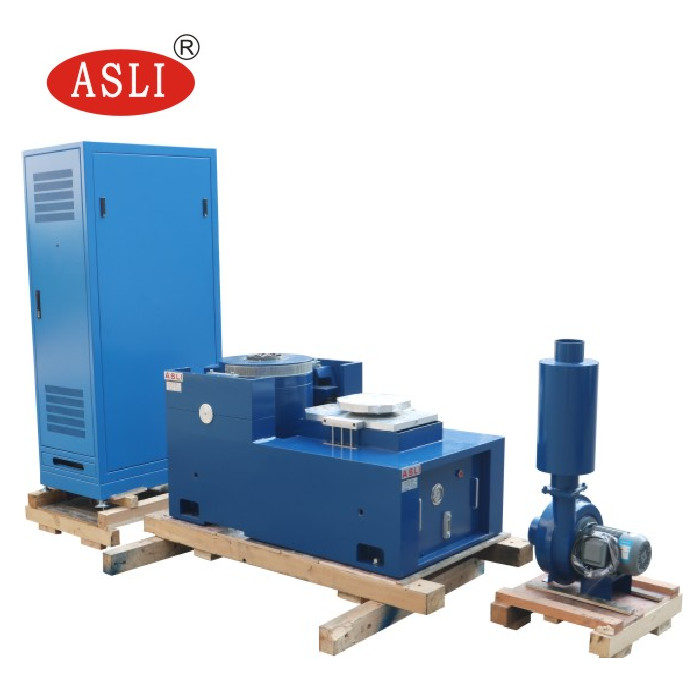

IEC62133 6KN Laboratuvar Titreşim Ölçüm Cihazları
Ürün Detayları
| Kayma Tablosu: | Guangdong, Çin | titreşim yönü: | Z ekseni |
|---|---|---|---|
| titreşim kuvveti: | 1,5 mm-300 mm | Test Standardı: | IEC62133 |
| şok testi: | yarım sinüs, yamuk, testere dişi dalgası | hareketli bobin: | 12kg |
| Vurgulamak |
IEC62133 Titreşim Ölçüm Cihazları,6KN Titreşim Ölçüm Cihazları,6KN Titreşim Laboratuvarı Ekipmanları |
||
Ürün Açıklaması
Titreşim Ölçüm Cihazları, Titreşim Laboratuvar Ekipmanları, Sinüs Titreşim Testi
- IEC62133
- UL1642
- UN38.3
- GB31241
- MIL STD 810G
- MIL STD 810F
- IEC 60068-2-5
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s²) |
Nominal Hız (m/s) |
Nominal Yer değiştirme (p-p) mm |
Maks. Yükleme (Kg) |
Hareketli Bobin (Kg) |
Boyut Hareketli Bobin (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Ayar yolu: Çince ve İngilizce menü, bilgisayar operasyonu, özel izleme ve kontrol sistemlerinin kullanımı, tüm sürecin verileri işlenebilir ve çıktı alınabilir.
- Görüntüleme fonksiyonları: Test eğrilerinin dinamik gösterimi, çok kanallı veriler, veri sayısı üzerinde.
- Eğri kaydedici: Test verilerinin gerçek zamanlı kaydı, test verileri otomatik olarak, test sonuçları saklanabilir ve yazdırılabilir.
| Model | Masa Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
Evrensel Yüksek Frekanslı Elektrodinamik Titreşim Test Cihazı, X, Y, Z üç eksenli sinüs titreşim testlerini ve geniş bantlı rastgele titreşim testlerini, ayrıca klasik (yarı-sinüs, yamuk, testere dişi dalga) darbe ve şok tepki spektrumu testlerini tamamlayabilir. Bu ürünler savunma sanayii, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri alanlarında yaygın olarak kullanılmaktadır.
SSS:
S1: Elektrodinamik Titreşim Çalkalayıcı Nedir?
CEV: Elektrodinamik titreşim çalkalayıcı, ürünlerin nakliye, işletme veya servis sırasında karşılaşabileceği titreşim koşullarını simüle etmek için kullanılan bir test sistemidir. Güvenilirlik, dayanıklılık ve yeterlilik testleri için yaygın olarak kullanılır.
S2: Hangi ürünler test edilebilir?
CEV: Elektronik bileşenler, otomotiv parçaları, piller, havacılık bileşenleri, elektrikli ürünler, ambalajlar, iletişim ekipmanları ve titreşim testi gerektiren diğer ürünler için kullanılabilir.
S3: Çalkalayıcı hangi titreşim testlerini yapabilir?
CEV: Sistem yapılandırmasına bağlı olarak sinüs titreşimi, rastgele titreşim, şok testi, rezonans arama, frekans tarama ve diğer programlanabilir titreşim testlerini gerçekleştirebilir.
S4: Maksimum test frekansı nedir?
CEV: Maksimum frekans modele ve yapılandırmaya bağlıdır. Farklı frekans gereksinimleri için farklı çalkalayıcı modelleri mevcuttur. Lütfen uygun bir model önerebilmemiz için gerekli frekans aralığını belirtin.
S5: Doğru çalkalayıcı modeli nasıl seçilir?
CEV: Ana faktörler şunlardır:
- Maksimum numune ağırlığı
- Numune boyutları
- Gerekli titreşim yönü
- Frekans aralığı
- Maksimum ivme
- Yer değiştirme
- Gerekli titreşim testi standardı
Bu parametrelere dayanarak uygun bir çalkalayıcı sistemi önerebiliriz.
S6: Çalkalayıcı hem dikey hem de yatay titreşim yapabilir mi?
CEV: Evet. Yapılandırmaya bağlı olarak sistem dikey test kurulumu, yatay test kurulumu veya her ikisi ile birlikte tedarik edilebilir.
S7: Rastgele titreşim testi yapabilir mi?
CEV: Evet. PSD tabanlı test profilleri dahil olmak üzere rastgele titreşim testi için uygun bir titreşim kontrolörü yapılandırılabilir.
S8: Şok testi yapabilir mi?
CEV: Evet, seçilen çalkalayıcı sisteminin gerekli şok profili için yeterli kuvvete, yer değiştirmeye ve ivmelenme yeteneğine sahip olması koşuluyla.
Bir elektrodinamik titreşim çalkalayıcı, yüksek frekanslı titreşim testi için çeşitli avantajlar sunar:
- Geniş frekans aralığı: Hem düşük frekanslı hem de yüksek frekanslı titreşim testleri için uygundur, özellikle elektronik ve otomotiv bileşenleri için.
- Yüksek kontrol doğruluğu: Frekans, ivme, yer değiştirme, hız ve test süresi hassas bir şekilde kontrol edilebilir.
- Hızlı yanıt: Elektrodinamik tahrik sistemi kontrol sinyallerine hızlı yanıt verir, bu da tarama titreşim testleri için uygun olmasını sağlar.
- Kararlı titreşim çıkışı: Kapalı döngü kontrolü, test boyunca kararlı titreşim seviyelerinin korunmasına yardımcı olur.
- Programlanabilir testler: Frekans aralığı, tarama hızı, ivme ve döngü sayısı gibi test parametreleri otomatik olarak programlanabilir.
- Yüksek frekanslı testler için uygundur: Özellikle PCB/PCBA, otomotiv elektroniği, sensörler, konektörler, piller ve diğer elektronik bileşenler için uygundur.
- Yüksek otomasyon: Test programları kaydedilebilir ve otomatik olarak yürütülebilir, bu da test verimliliğini ve tekrarlanabilirliğini artırır.
Titreşim çalkalayıcıları hakkında daha fazla bilgiye ihtiyacınız olursa, lütfen çekinmeyin.bize ulaşın.
Ürün Özellikleri

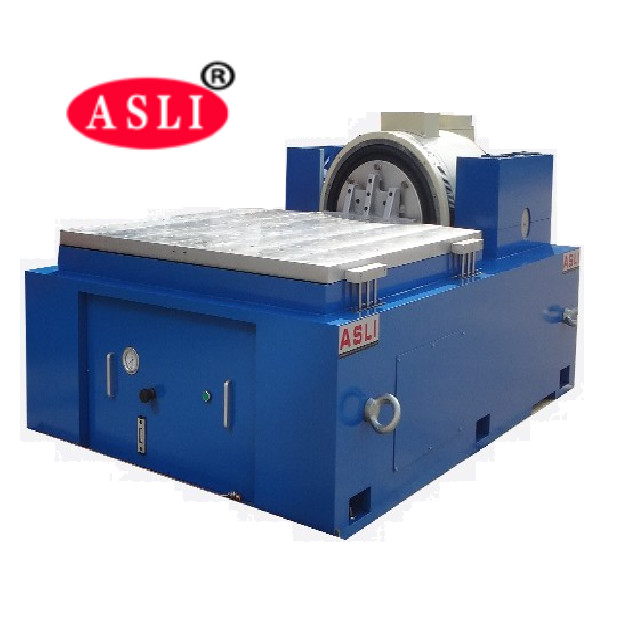

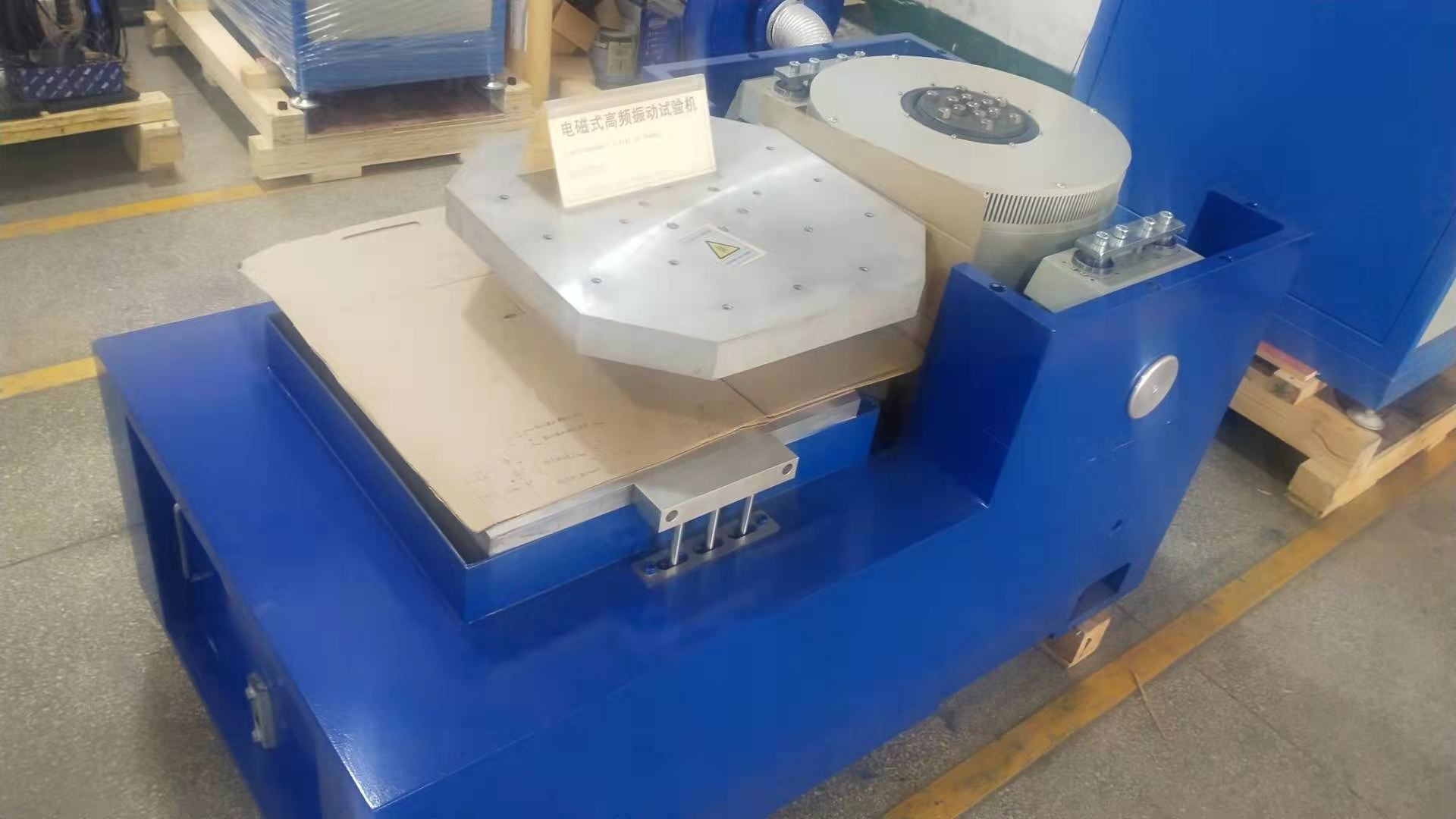

IEC62133 600x600mm kayar tablalı, Z ekseni, 12 kg hareketli bobinli 6KN titreşim test cihazı. Sinüs, rastgele ve şok testlerini (yarım sinüs, trapez, testere dişi) destekler. UL1642, UN38.3, GB31241, MIL-STD-810G/F, IEC60068-2-5'i karşılar. Pil, elektronik ve savunma laboratuvarları için idealdir.
