Ürün Tanımı
Vibrasyon salkımımız UN38'e tam uyum sağlayabilir.3, IEC62133, JIS D 1601, MIL-STD-810G test standartları.
JIS D 1601 Otomobil Parçaları titreşim Deneme MakinesiÇift manyetik devre yapısı, kendi kendine üretilen iskelet hareket daireleri, Hava Destek ve rulo rulmanları ve doğrusal yönlendirmeyi benimsemiştir.Trunnion yalıtım gelişmiş modern teknoloji ve özel teknoloji, X,Y,Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testi ile tamamlanabilir.Puls ve şok tepkisi spektrumu testi.
Sadece Otomotiv Parçaları ile sınırlı değil, aynı zamanda ulusal savunma, silah, havacılık, uzay uçuşları, iletişim, elektronik, elektrikli aletler,Taşıma ve ev aletleri.
Teknik parametreler:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Yatay genişleticinin teknik parametreleri:
Dikey genişleticinin teknik parametreleri:
Masa boyutu özelleştirilebilir.
Makine gövdesi:
1) Masa gövdesi ayak koltuğu mümkün olduğunca sabitlenmiştir
2) çıkış hattındaki güç kaynağı açılamıyor/iş yapmıyor
3) Seviyeyi mümkün olduğunca uzaklaştırın.
4) bileşenler değiştirilebilir, hattı veya bağlantıyı değiştirmemek gerekir.
5) Tayvan kuruluşu, tümüyle veya kısmen yeniden örgütlenmemeli, yalnızca tek bir bileşen için spesifikasyonlara göre ve orijinal onay şifresine sahip olmalıdır.
Mekanik ve titreşim özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası taşıma kapasitesini yükseltmek, düşük frekanslı performansı iyileştirmek.

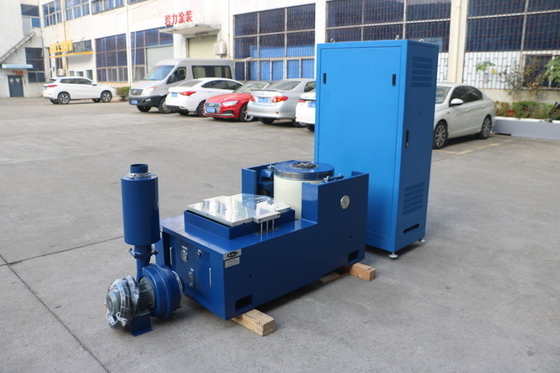

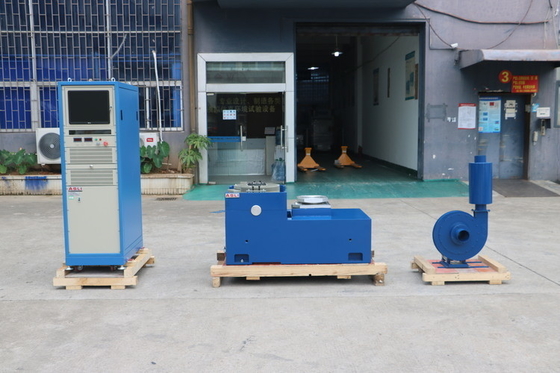

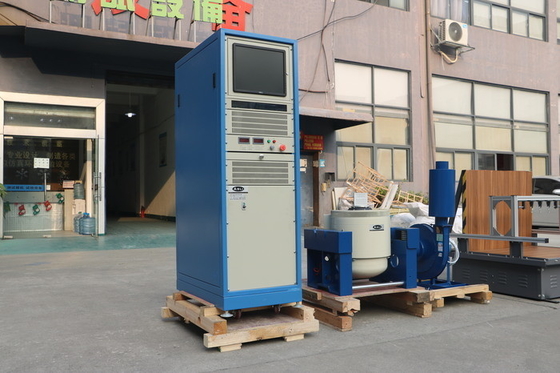

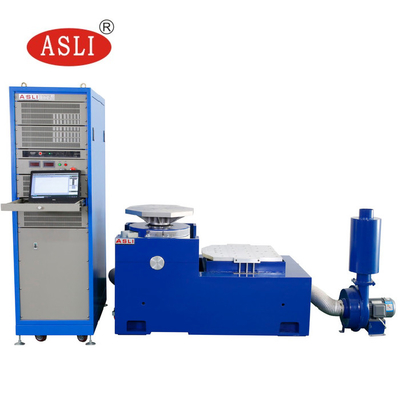

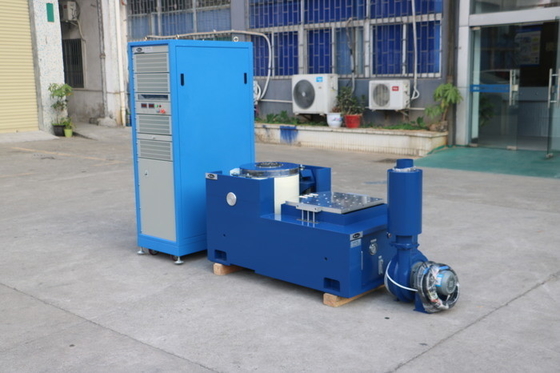

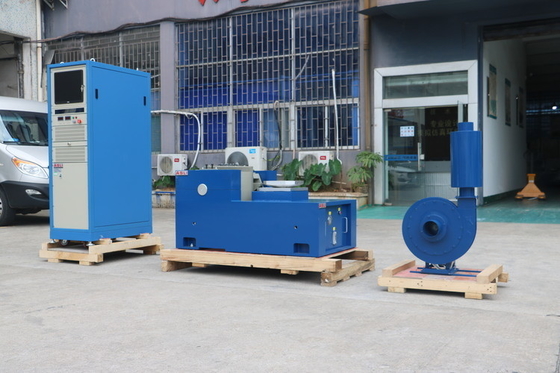

Eğer daha fazla bilgiye ihtiyacınız varsatLi-ion batarya modüllerinin titreşim testi için elektrodinamik titreşim test makinesi, Soruşturmanızı memnuniyetle karşılıyorum.
