Optik Aletler için OEM / ODM Kabul Titreşim Tablosu Test Cihazları
Ürün Detayları
| sinüs kuvveti: | ABEC-5 | Hız: | Güçlü Denize Uygun Ahşap Paket |
|---|---|---|---|
| titreşim yönü: | Hava akışı anahtarı | Başvuru: | Laboratuvar |
| Sıklık: | Elektrikli Ev Aletleri | Güç: | Soğutma/Nem Alma/Zamanlama |
| Vurgulamak |
OEM Titreşim Tablosu Test Cihazları,ODM Titreşim Tablosu Test Cihazları,3500hz Titreşim Test Cihazları |
||
Ürün Açıklaması

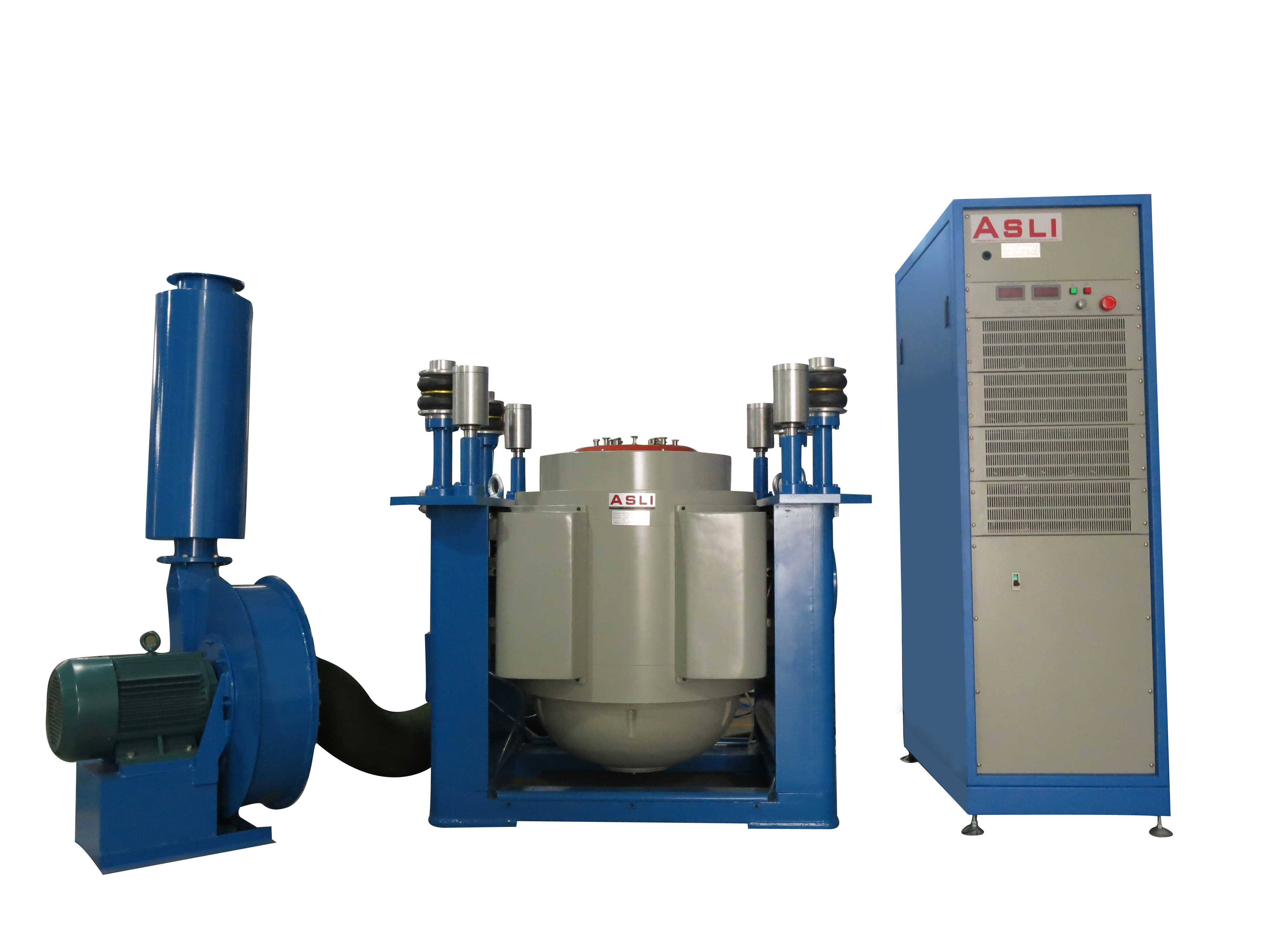

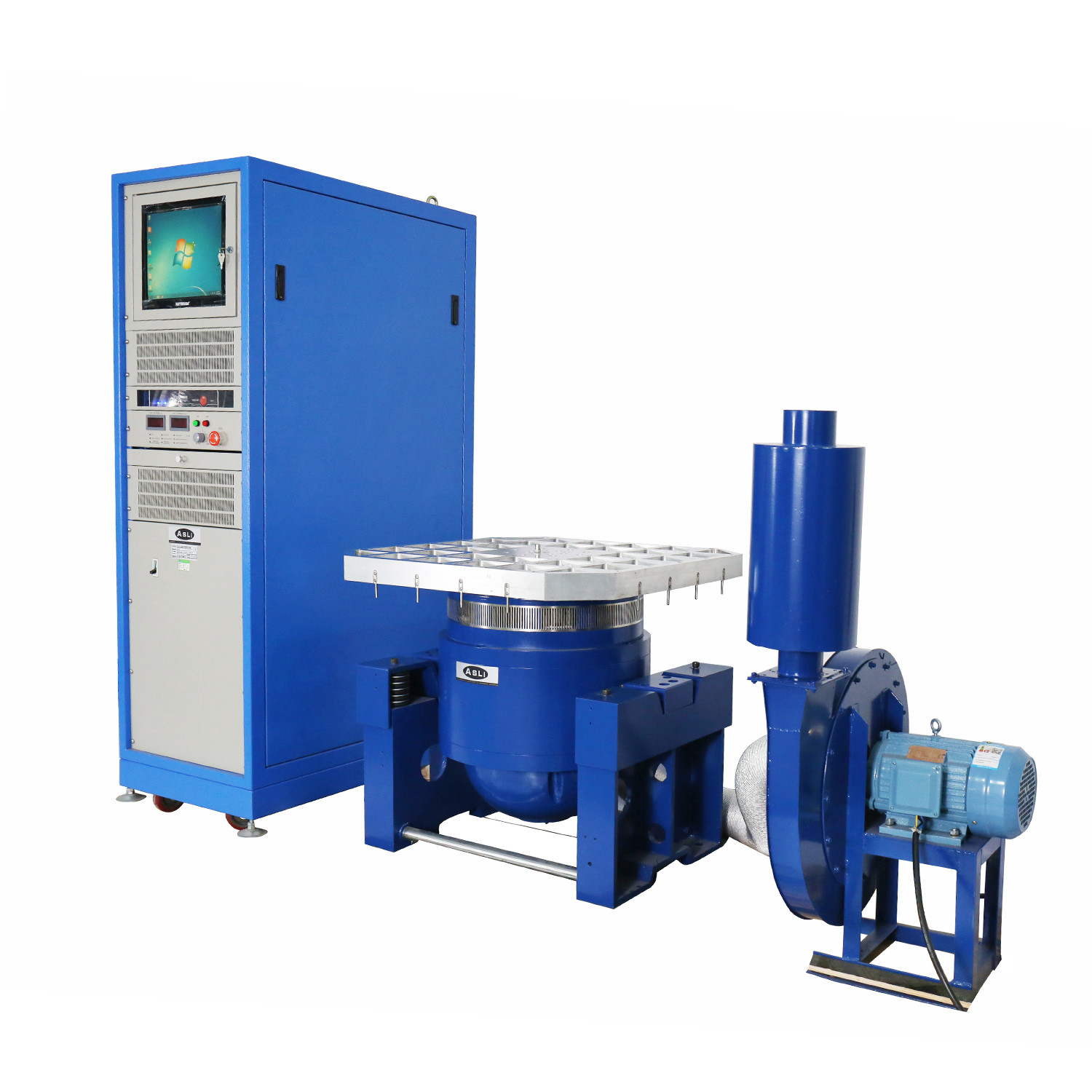

Bu elektromanyetik titreşim test sistemi, optik cihazların ve diğer hassas ekipmanların hassas testi için tasarlanmıştır. MIL-Std-810F ve MIL-Std-810G standartlarını laboratuvar uygulamaları için karşılayarak, geniş bir frekans aralığında güvenilir sinüs, rastgele ve şok titreşim testleri sunar.
- Daha yüksek aşama eksenel rezonans frekansına sahip iyi tasarlanmış dinamik daire iskeleti.
- İki manyetik devre, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel tasarım.
- Rocker kolu makaralı rulmanlar düz ve ithal yönelimli kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
- Hormon kullanımı için özel olarak tasarlanmış izole edilmiş temel, mobil kolaylık kurulumu.
- Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji hareket sistemi.
- Yeni kanal tasarımı ve geliştirilmiş soğutma etkisi.
- Yatak küçük balonun statik sertliği, dinamik sertliği, titreşim tablası kapasitesini yükseltir, düşük frekans performansını iyileştirir.
- Anma Kuvveti: Sinüs kuvveti 3000N; rastgele kuvvet 3000N; şok kuvveti 6000N
- Frekans Aralığı: 3Hz - 3500Hz — sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
- Süpürme Frekansı Modu: Doğrusal, logaritmik, ileri geri süpürme, sabit frekans
- Süpürme Frekansı Sayısı: 1 - 32767
- Süpürme Frekansı Süresi: Sabit frekans / tek 1-3600 dakika; süpürme frekansı eğrileri görüntülenebilir
- Maks. İvme: 1000 m/s² (yüksüz)
- Maks. Hız: 1.6 m/s
- Maks. Yer Değiştirme: 25 mm p-p (yüksüz), çift tepe
- Darbe Yer Değiştirme: 25 mm
- Hareketli Bobin Ağırlığı: 3.5 kg
- Titreşim Yönleri: Dikey
- Titreşim Dalgası: Sinüs, rastgele, şok
- Hareketli Bobin Çapı: Φ150 mm
- Titreşim Sistemi Boyutları: G750 × Y599 × D680 mm
- Titreşim Sistemi Ağırlığı: 490 kg
Elektromanyetik Yüksek Frekans Titreşim Sarsıcı serisi ürünlerinin üreticisiyiz. Sistemlerimiz "çift manyetik devre yapısı", "kendi kendine oluşan iskelet hareket daireleri", "Hava Desteği", "makaralı rulmanlar ve doğrusal kılavuzlama" ve "izole edilmiş temel" gibi gelişmiş modern teknolojileri benimser. Bu sistemler X, Y, Z üç eksenli sinüzoidal titreşim testlerini ve geniş bant rastgele titreşim testlerini, ayrıca klasik (yarım sinüs, yamuk, testere dişi dalga) darbe ve şok tepki spektrumu testlerini tamamlayabilir.
Bu ürünler savunma sanayi, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri alanlarında yaygın olarak kullanılmaktadır.
| Model | Anma Sinüs Kuvveti (N) | Anma Rastgele Kuvveti (N) | Frekans Aralığı (Hz) | Anma İvmesi (m/s²) | Anma Hızı (m/s) | Anma Yer Değiştirme (p-p) mm | Maks. Yük (kg) | Hareketli Bobin (kg) | Hareketli Bobin Boyutları (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Çift manyetik devre yapısı, yüksek manyetik alan yoğunluğu sağlar ve akı kaçağını azaltır. Özel bir manyetik giderme yapısı, akı kaçağını 1 mT'nin altına düşürebilir.
- U tipi yay, makaralar ve doğrusal yatak, sapma yüküne karşı güçlü direnç sağlar.
- Titreşim yalıtımı için hava yayları kullanılır. Titreşim sistemi, ağır yük altında bile sabit çalışır — özel bir temel gerekmez.
- Titreşim test cihazının aşırı ısınma, aşırı yük, aşırı akım, aşırı voltaj ve aşırı yer değiştirme durumları için koruyucu cihazlar sağlanır. Elektrik şebekesi koruyucu cihazları aşırı voltaj, düşük voltaj ve faz eksikliğini kapsar. Sürücü güç koruması akım sınırlama, yumuşak başlatma, aşırı sıcaklık, kısa akım ve modül arızası korumasını içerir.
- Sinüs, rastgele ve darbe çevresel testlerini tamamlayabilir.
- Bu sistemin voltaj dalgalanması için minimum gereksinimleri vardır — ≤±10% kabul edilebilir.
- Bu sistemin topraklama direnci için minimum gereksinimleri vardır — ≤4Ω kabul edilebilir.
- Yüksek güvenilirlik, özellikle uzun süreli çalışma için uygundur.
- Daha yüksek ivme ve çalışma frekansı elde etmek için küçük yükleme tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirir.

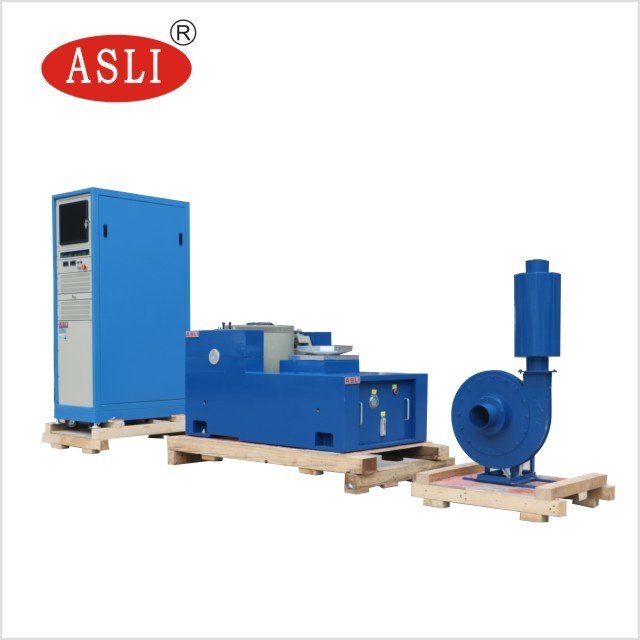

- Yatay tezgah ve titreşim tezgahı entegre tiptedir, mükemmel yapıya ve kurulum ve ayarlama kolaylığına sahiptir.
- Statik basınç rayı, V-şekilli, eğim direnci ve sapma yükü direnci kapasitesine sahiptir. Dahili yağ pompası, iyi yapı ve kolay kullanım.
| Model | Tezgah Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçalar Ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |

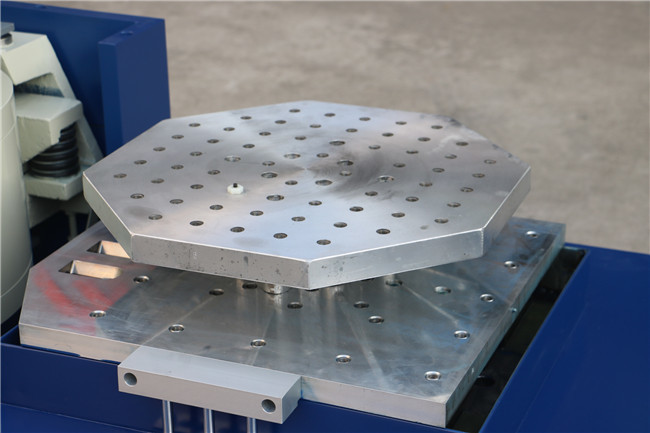

VT dikey genişletilmiş tezgah ve belirtilen kelepçeler, müşterinin mükemmel yapı, yüksek kaliteli malzeme ve işçiliğe göre en iyi performansı elde etmesini sağlamak için hassas bir şekilde hesaplanmış ve özenle tasarlanmıştır.
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Tezgah Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Yuvarlak Tezgah) | 220 | 350 | Φ1200 |
Elektromanyetik Yüksek Frekans Mekanik Test Makinesi Titreşim Yorgunluk Test Cihazı hakkında herhangi bir sorunuz varsa, lütfen çekinmeyinbize ulaşın.
