ES-6 Havacılık için Sinüs & Rastgele titreşim Deneme Makinesi NASA-STD-7001A ile tanışın

Marka Adı: ASLI
Model Numarası: ES-60
Menşe Yeri: ÇİN
Sertifikasyon: CE
Minimum Sipariş Miktarı: 1
Fiyat: USD 20000~50000
Tedarik Yeteneği: ayda 10 set
Teslimat süresi: Mevduattan sonra 30-35 iş günü
Ödeme Koşulları: D/A, D/P, T/T, L/C
standart paketleme: standart kontrplak durumda ihracat

Ürün Detayları


sinüs kuvveti: 40μm filtrelenmiş kuru basınçlı hava Hız: AC 220V, AC 110V
Yer Değiştirme: 51 mm Sıklık: Elektrikli Ev Aletleri
Yükleniyor: 800kg Hızlanma: 100g
armatür: 0,02 mm ila 1,5 mm Test Standardı: NASA-STD-7001A
Başvuru: Dikey Yatay İşlev: otomobil parçaları
Vurgulamak

Sinüs Titreşim Test Cihazı

,

3500HZ Titreşim Test Cihazı

,

NASA-STD-7001A Titreşim Çalkalayıcı Sistemi

Ürün Açıklaması

Havacılık ve Uzay için ES-6 Sinüs ve Rastgele Titreşim Test Makinesi — NASA-STD-7001A Uyumlu
Ürün Dokümantasyonunu İndir (PDF)

ES-6 Sinüs ve Rastgele Titreşim Test Makinesi, havacılık ve uzay testlerinin zorlu taleplerini karşılamak üzere tasarlanmıştır ve NASA-STD-7001A ile tam uyumludur. Bu titreşim test sistemi, yüksek frekanslı dikey çalkalayıcı uygulamaları için tasarlanmıştır ve kapsamlı bir uluslararası test standartları yelpazesini destekler.

Uyumlu Test Standartları
  • MIL-STD
  • DIN
  • ISO
  • ASTM
  • IEC
  • ISTA
  • NASA
  • GB
  • GJB
  • JIS
  • BS
Uygulamalar

IEC, ISTA ve MIL-STD test standartları için tasarlanmış Yüksek Frekans Titreşim Test Makinesi / Dikey Çalkalayıcı Sistemi, çift manyetik devre yapısı, kendi kendine oluşan iskelet hareketli halkaları, hava destekli, doğrusal kılavuzlu makaralı rulmanlar ve flanş izolasyonu gibi gelişmiş teknolojileri içerir. Bu özellikler, tam X, Y ve Z üç eksenli sinüzoidal titreşim testi, geniş bant rastgele titreşim testi ve klasik yarı sinüs darbesi ve şok tepki spektrumu testi yapılmasına olanak tanır.

Bu sistem, ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.

Teknik Parametreler — ES-60 Sistem Özellikleri
Sistem Modeli ES-60
Frekans Aralığı (Hz) 3–3500
Nominal Kuvvet — Sinüs (N) 60.000
Nominal Kuvvet — Rastgele (N) 60.000
Nominal Kuvvet — Şok (N) 120.000
Maksimum İvme — Sinüs (m/s²) 1.000
Maksimum İvme — Rastgele (m/s² RMS) 1.000
Maksimum İvme — Şok (m/s²) 2.000
Maksimum Hız — Sinüs (m/s) 1.8
Maksimum Hız — Şok (m/s) 1.8
Maksimum Yer Değiştirme / Seyahat — mm (p-p) 51
Hareketli Bobin Kütlesi 60 kg
Hareketli Bobin Boyutu Ø 450 mm
Dikey Masa Boyutu Özelleştirilmiş — test gereksinimlerine göre seçilir
Yatay Masa Boyutu Özelleştirilmiş — test gereksinimlerine göre seçilir
Maksimum Yük 800 kg
Model Karşılaştırması — Paketleme Titreşim Masası / Otomotiv Parçaları için Titreşim Masası Test Cihazı
Model

Nominal

Sinüs

Kuvveti

(N)

Nominal

Rastgele

Kuvveti (N)

Frekans

Aralığı

(Hz)

Nominal

İvme

(m/s²)

Nominal

Hız

(m/s)

Nominal

Yer değiştirme

(p-p) mm

Maks.

Yükleme

(kg)

Hareketli

Bobin (kg)

Boyut

Hareketli

Bobin (mm)

ES-6 6.000 6.000 3–3500 1.000 1.6 25 180 6.5 Ø230
ES-6a 6.000 6.000 3–3500 1.000 1.6 51 250 12 Ø230
ES-10 10.000 10.000 3–3000 1.000 1.8 51 270 14 Ø240
ES-20 20.000 20.000 3–3000 1.000 1.8 51 300 30 Ø320
ES-30 30.000 30.000 3–2800 1.000 1.8 51 450 40 Ø450
ES-40 40.000 40.000 3–2800 1.000 1.8 51 500 50 Ø450
ES-50 50.000 50.000 3–2700 1.000 1.8 51 750 50 Ø450
ES-60 60.000 60.000 3–2700 1.000 1.8 51 750 60 Ø450
ES-100 100.000 100.000 3–2500 1.000 1.8 51 1.000 90 Ø450
Temel Tasarım Özellikleri
  1. Daha yüksek aşamalı eksenel rezonans frekansı sağlayan iyi tasarlanmış dinamik halka iskeleti.
  2. Düşük manyetik akı kaçağına sahip çift manyetik devre tasarımı, kompakt ve rasyonel bir yapı sağlar.
  3. Düz ve ithal yönelimli kompozit gövde sertliği yönelimine sahip rocker kol makaralı rulmanlar, mükemmel eksantrik yük kapasitesi sunar.
  4. Flanş izolasyon temeli, uygun mobil kurulum sağlayan hormon kullanımı için özeldir.
  5. Gelişmiş teknolojiye sahip hareketli sistem, dinamik halkanın yüksek güvenilirliğini sağlar.
  6. Yeni kanal tasarımı soğutma etkisini artırır.
  7. Rulman küçük balonunun statik sertliği ve dinamik sertliği, titreşim masası taşıma kapasitesini artırır ve düşük frekans performansını iyileştirir.
Ürün Galerisi

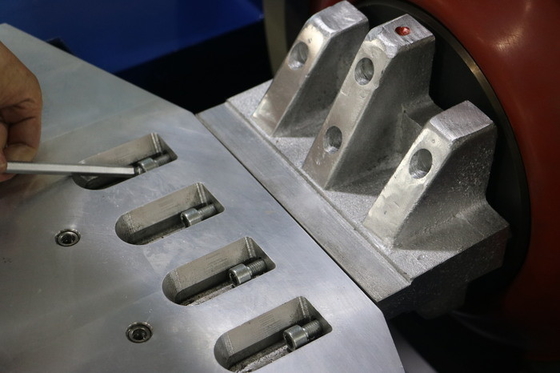

Close-up detail of vibration test machine armature and moving coil assembly

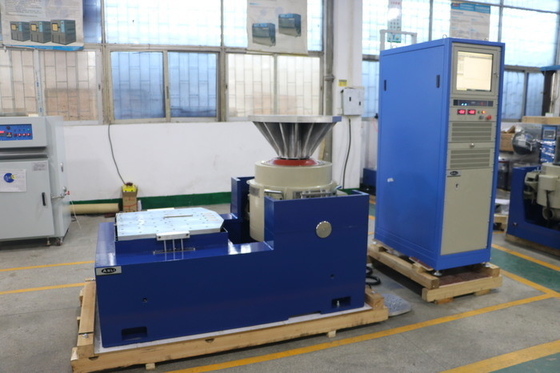

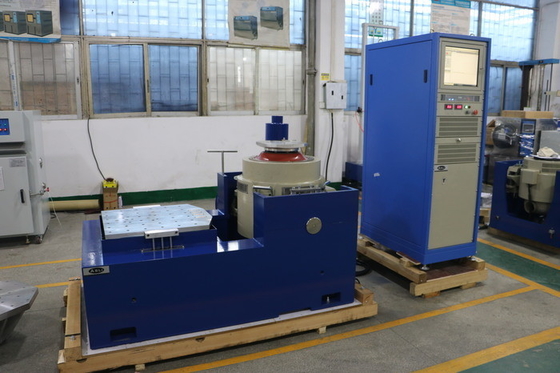

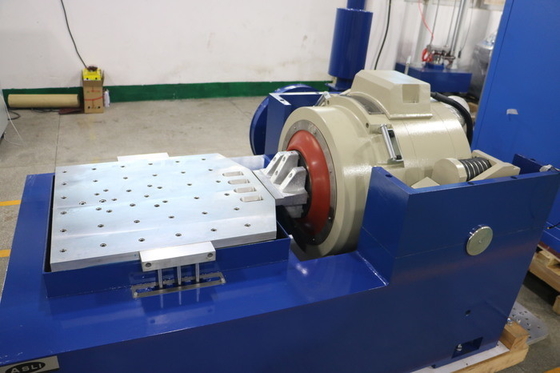

Vibration shaker system installed in testing laboratory with control instrumentation Trunnion isolation and roller bearing guidance system on vibration test machine Detailed view of dual magnetic circuit structure and cooling duct design
Yurt Dışı Hizmet
Overseas service and technical support team for vibration testing equipment

SSS:

S1: Elektrodinamik Titreşim Çalkalayıcı Nedir?
CE: Elektrodinamik titreşim çalkalayıcı, ürünlerin nakliye, operasyon veya servis sırasında karşılaşabileceği titreşim koşullarını simüle etmek için kullanılan bir test sistemidir. Güvenilirlik, dayanıklılık ve yeterlilik testleri için yaygın olarak kullanılır.


S2: Hangi ürünler test edilebilir?
CE: Elektronik bileşenler, otomotiv parçaları, piller, havacılık ve uzay bileşenleri, elektrikli ürünler, ambalajlar, iletişim ekipmanları ve titreşim testi gerektiren diğer ürünler için kullanılabilir.


S3: Çalkalayıcı hangi titreşim testlerini yapabilir?
CE: Sistem konfigürasyonuna bağlı olarak sinüs titreşimi, rastgele titreşim, şok testi, rezonans arama, frekans tarama ve diğer programlanabilir titreşim testlerini yapabilir.


S4: Maksimum test frekansı nedir?
CE: Maksimum frekans modele ve konfigürasyona bağlıdır. Farklı frekans gereksinimleri için farklı çalkalayıcı modelleri mevcuttur. Lütfen uygun bir model önerebilmemiz için gerekli frekans aralığını belirtin.


S5: Doğru çalkalayıcı modeli nasıl seçilir?
CE: Ana faktörler şunlardır:

  • Maksimum numune ağırlığı
  • Numune boyutları
  • Gerekli titreşim yönü
  • Frekans aralığı
  • Maksimum ivme
  • Yer değiştirme
  • Gerekli titreşim testi standardı

Bu parametrelere dayanarak uygun bir çalkalayıcı sistemi önerebiliriz.


S6: Çalkalayıcı hem dikey hem de yatay titreşim yapabilir mi?
CE: Evet. Konfigürasyona bağlı olarak sistem dikey test kurulumu, yatay test kurulumu veya her ikisi ile birlikte tedarik edilebilir.


S7: Rastgele titreşim testi yapabilir mi?
CE: Evet. PSD tabanlı test profilleri dahil olmak üzere rastgele titreşim testi için uygun bir titreşim kontrolörü yapılandırılabilir.


S8: Şok testi yapabilir mi?
CE: Evet, seçilen çalkalayıcı sisteminin gerekli şok profili için yeterli kuvvete, yer değiştirmeye ve ivme kapasitesine sahip olması koşuluyla.



Elektrodinamik titreşim çalkalayıcı, yüksek frekanslı titreşim testleri için çeşitli avantajlar sunar:

  • Geniş frekans aralığı: Hem düşük frekanslı hem de yüksek frekanslı titreşim testleri için uygundur, özellikle elektronik ve otomotiv bileşenleri için.
  • Yüksek kontrol doğruluğu: Frekans, ivme, yer değiştirme, hız ve test süresi hassas bir şekilde kontrol edilebilir.
  • Hızlı yanıt: Elektrodinamik tahrik sistemi kontrol sinyallerine hızlı yanıt verir, bu da tarama titreşim testleri için uygun olmasını sağlar.
  • Kararlı titreşim çıkışı: Kapalı döngü kontrol, test boyunca kararlı titreşim seviyelerinin korunmasına yardımcı olur.
  • Programlanabilir testler: Frekans aralığı, tarama hızı, ivme ve döngü sayısı gibi test parametreleri otomatik olarak programlanabilir.
  • Yüksek frekanslı testler için uygundur: Özellikle PCB/PCBA, otomotiv elektroniği, sensörler, konektörler, piller ve diğer elektronik bileşenler için uygundur.
  • Yüksek otomasyon: Test programları kaydedilebilir ve otomatik olarak yürütülebilir, bu da test verimliliğini ve tekrarlanabilirliğini artırır.



Ürün Özellikleri

ES-6 sinüs ve rastgele titreşim test cihazı, havacılık için NASA-STD-7001A'yı karşılar. 60000N kuvvet, 3-3500Hz, 800kg yük, 51mm deplasman. Çift manyetik devre, yüksek güvenilirlik, özel tablolar. Savunma ve havacılık testleri için idealdir.
