Elektrodinamik Titreşimli Çalkalayıcı DO-160G RTCA-160G ISTA 3A Stardard ile Tanışın
Ürün Detayları
| sinüs kuvveti: | 50000n | Hız: | 2.0m/s |
|---|---|---|---|
| Yer Değiştirme: | 100 mm | Sıklık: | 1 ~ 3500Hz |
| Yükleniyor: | WPC Plastik | Hızlanma: | 100g |
| armatür: | 0,02 mm ila 1,5 mm | Test Standardı: | DO-160G, RTCA-160G, ISTA 3A |
| Masa Boyutu: | IP65 | Başvuru: | 130g |
| Vurgulamak |
50000N Elektrodinamik Titreşim Çalkalayıcı,LED Elektrodinamik Titreşim Çalkalayıcı,RTCA-160G Titreşim Tablosu Test Cihazları |
||
Ürün Açıklaması
İndir: Yüksek Frekans Titreşim Test Standı ES-30 (PDF)

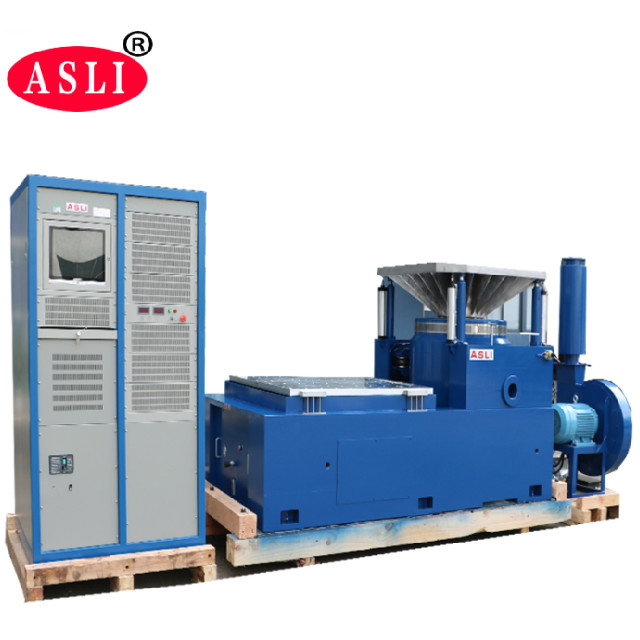

Rastgele, Sinüs ve Şok Fonksiyonlu Elektrodinamik Titreşim Çalkalayıcı Sistem, DO-160G, RTCA-160G ve ISTA 3A standartlarını karşılar. Savunma, havacılık, uzay, iletişim, elektronik, otomotiv, ev aletleri ve diğer sektörlerde yaygın olarak kullanılmaktadır. Bu ekipman, erken arızaları keşfetmek, gerçek çalışma koşullarını simüle etmek ve yapısal dayanıklılık testleri yapmak için tasarlanmıştır. Geniş uygulama alanı, dikkate değer test etkinliği ve güvenilir performansı, onu titreşim testi için vazgeçilmez bir araç haline getirmektedir.
Sistem sinüs dalgası, FM, süpürme, programlanabilir, frekans çarpanı, logaritma, maksimum ivme, genlik modülasyonu ve zaman kontrol fonksiyonlarını destekler. Basit sabit ivme ve sabit genlik modları ile tam bilgisayar kontrolüne sahiptir. Ekipman, 3 ay boyunca sürekli arızasız çalışma testinden geçirilmiş olup, kararlı performans ve güvenilir kaliteyi garanti etmektedir.
| Tepe Sinüs (Pk) | 5000 Kg.f tepe (50 KN) |
|---|---|
| Rastgele (RMS) | 5000 Kg.f r.m.s (50 KN) |
| Şok (Pk) | 10000 Kg.f tepe (100 KN) @ 6 ms |
| Kullanılabilir Frekans | 1 – 2500 Hz |
| Maksimum Deplasman (p-p) | 100 mm (4 inç), 76 mm (3 inç) sürekli |
| Maks. Hız | 2 m/s |
| Maks. İvme | Sinüs: 100 g (980 m/s²), Rastgele: 62 g (600 m/s²) |
| Dikey Yük Desteği | 500 kg |
| Gövde Süspansiyonu Doğal Frekansı (İtme Ekseni) | 2,5 Hz'den az |
| Armatür Çapı | Φ440 mm |
| Armatür Ağırlığı | 59 kg |
| Temel Rezonans Frekansı (Boş Masa) | 2.400 Hz (nom.) ± %5 |
| Yük Bağlantı Noktaları (Standart) | 16 paslanmaz çelik M10 ek parçası |
| Kaçak Akı Yoğunluğu | < 10 gauss |
| Çalkalayıcı Boyutları | 1670 mm U × 1150 mm D × 1300 mm Y |
| Çalkalayıcı Ağırlığı | Yaklaşık 4600 kg |
| Sıkıştırılmış Hava Gereksinimi | 0,6 MPa |
Aşağıdaki tablo, öne çıkan ES-50 modeli dahil olmak üzere, elektrodinamik titreşim çalkalayıcı serisinde bulunan ek modelleri listelemektedir. Bu sistemler, EN50604, IEC62133 ve UN38.3 standartları kapsamında otomotiv akü testleri için uygundur.
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s²) |
Nominal Hız (m/s) |
Nominal Deplasman (p-p) mm |
Maks. Yükleme (kg) |
Hareketli Bobin (kg) |
Boyut Hareketli Bobin (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Daha yüksek aşamalı eksenel rezonans frekansına sahip iyi tasarlanmış dinamik halka iskeleti.
- Düşük manyetik akı kaçağına sahip çift manyetik devre tasarımı, kompakt yapı ve rasyonel yerleşim.

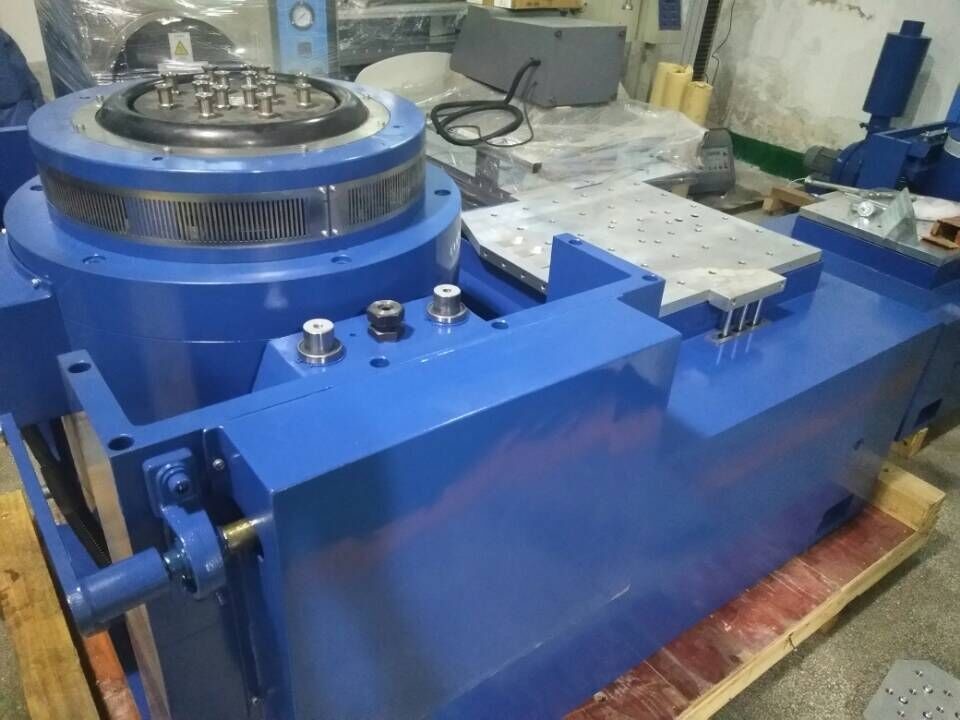

- Mükemmel eksantrik yük kapasitesi sağlayan düz ve ithal yönelimli kompozit gövde sertliğine sahip rocker kol makaralı rulmanlar.
- Titreşim izolasyonu için özel olarak tasarlanmış trunnion izolasyon temeli, kullanışlı mobil kurulum.
- Hareketli sistemdeki gelişmiş teknoloji, dinamik halkanın yüksek güvenilirliğini sağlar.

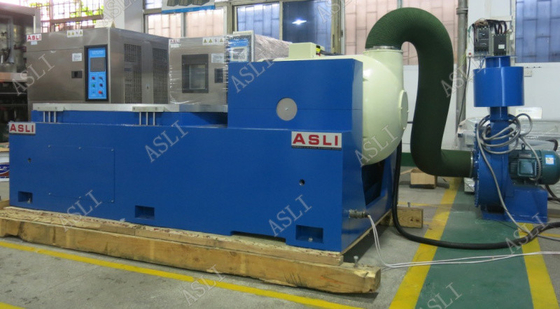

- Yeni kanal tasarımı soğutma etkisini artırır.
- Küçük balon etkisiyle yatağın statik ve dinamik sertliği, titreşim tablası taşıma kapasitesini yükseltir ve düşük frekans performansını iyileştirir.
SSS:
S1: Elektrodinamik Titreşim Çalkalayıcı Nedir?
Cevap: Elektrodinamik titreşim çalkalayıcı, ürünlerin nakliye, operasyon veya servis sırasında karşılaşabileceği titreşim koşullarını simüle etmek için kullanılan bir test sistemidir. Güvenilirlik, dayanıklılık ve yeterlilik testleri için yaygın olarak kullanılır.
S2: Hangi ürünler test edilebilir?
Cevap: Elektronik bileşenler, otomotiv parçaları, piller, havacılık bileşenleri, elektrikli ürünler, ambalajlar, iletişim ekipmanları ve titreşim testi gerektiren diğer ürünler için kullanılabilir.
S3: Çalkalayıcı hangi titreşim testlerini yapabilir?
Cevap: Sistem konfigürasyonuna bağlı olarak sinüs titreşimi, rastgele titreşim, şok testi, rezonans arama, frekans süpürme ve diğer programlanabilir titreşim testlerini yapabilir.
S4: Maksimum test frekansı nedir?
Cevap: Maksimum frekans modele ve konfigürasyona bağlıdır. Farklı frekans gereksinimleri için farklı çalkalayıcı modelleri mevcuttur. Lütfen gerekli frekans aralığınızı belirtin, böylece uygun bir model önerebiliriz.
S5: Doğru çalkalayıcı modeli nasıl seçilir?
Cevap: Ana faktörler şunlardır:
- Maksimum numune ağırlığı
- Numune boyutları
- Gerekli titreşim yönü
- Frekans aralığı
- Maksimum ivme
- Deplasman
- Gerekli titreşim testi standardı
Bu parametrelere dayanarak uygun bir çalkalayıcı sistemi önerebiliriz.
S6: Çalkalayıcı hem dikey hem de yatay titreşim yapabilir mi?
Cevap: Evet. Konfigürasyona bağlı olarak, sistem dikey test kurulumu, yatay test kurulumu veya her ikisi ile birlikte tedarik edilebilir.
S7: Rastgele titreşim testi yapabilir mi?
Cevap: Evet. PSD tabanlı test profilleri dahil olmak üzere rastgele titreşim testi için uygun bir titreşim kontrol cihazı yapılandırılabilir.
S8: Şok testi yapabilir mi?
Cevap: Evet, seçilen çalkalayıcı sisteminin gerekli şok profili için yeterli kuvvete, deplasmana ve ivme kapasitesine sahip olması koşuluyla.
Bir elektrodinamik titreşim çalkalayıcı, yüksek frekanslı titreşim testi için çeşitli avantajlar sunar:
- Geniş frekans aralığı: Hem düşük frekanslı hem de yüksek frekanslı titreşim testleri için uygundur, özellikle elektronik ve otomotiv bileşenleri için.
- Yüksek kontrol doğruluğu: Frekans, ivme, deplasman, hız ve test süresi hassas bir şekilde kontrol edilebilir.
- Hızlı yanıt: Elektrodinamik tahrik sistemi kontrol sinyallerine hızlı yanıt verir, bu da süpürme titreşim testleri için uygun olmasını sağlar.
- Kararlı titreşim çıkışı: Kapalı döngü kontrol, test boyunca kararlı titreşim seviyelerinin korunmasına yardımcı olur.
- Programlanabilir testler: Frekans aralığı, süpürme hızı, ivme ve döngü sayısı gibi test parametreleri otomatik olarak programlanabilir.
- Yüksek frekanslı testler için uygundur: Özellikle PCB/PCBA, otomotiv elektroniği, sensörler, konektörler, piller ve diğer elektronik bileşenler için uygundur.
- Yüksek otomasyon: Test programları kaydedilebilir ve otomatik olarak yürütülebilir, bu da test verimliliğini ve tekrarlanabilirliğini artırır.

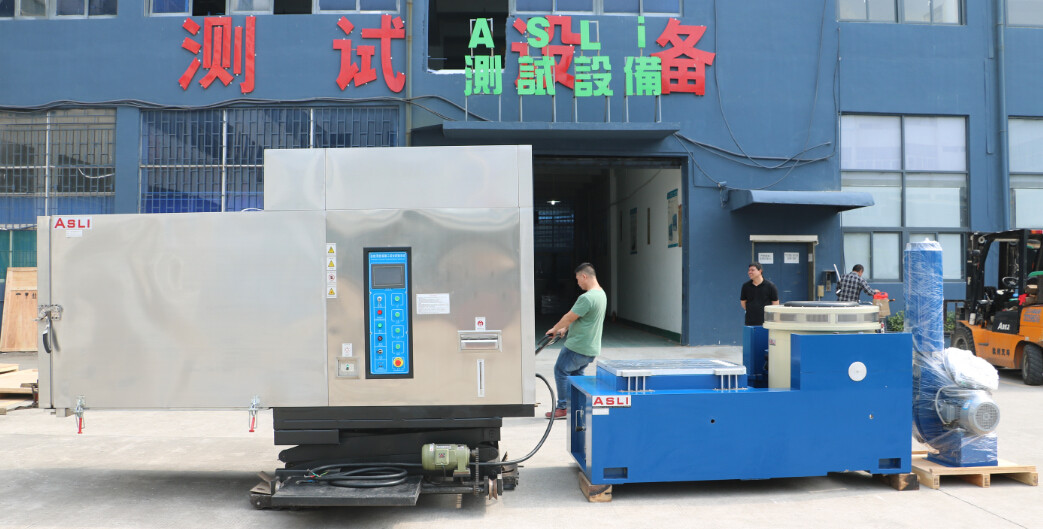

DO-160G, RTCA-160G ve ISTA 3A standartlarını karşılayan Elektrodinamik Titreşim Çalkalayıcı, kapsamlı çevresel testler için bir sıcaklık nem odası ile birleştirilebilir.
Ürün Özellikleri
50kN sinüs kuvveti, 1-3500Hz, 100g ivme, 750kg yük ile Elektrodinamik Titreşim Çalkalayıcı, DO-160G, RTCA-160G, ISTA 3A standartlarını karşılar. Dayanıklı, verimli, LED, otomobil parçaları testleri için idealdir.
ES-3 Li-ion pil modüllerinin titreşim testi için elektrodinamik titreşim test makinesi
ES-3 elektrodinamik titreşim test cihazı, Li-ion akü modülleri için UN38.3, IEC62133, MIL-STD-810G standartlarını karşılar. X,Y,Z üç eksenli titreşim, maksimum yük 750Kg, özelleştirilebilir kuvvet ve tabla boyutu, dayanıklı ve verimli özelliklere sahiptir.
IEC62133 6KN Laboratuvar Titreşim Ölçüm Cihazları
IEC62133 600x600mm kayar tablalı, Z ekseni, 12 kg hareketli bobinli 6KN titreşim test cihazı. Sinüs, rastgele ve şok testlerini (yarım sinüs, trapez, testere dişi) destekler. UL1642, UN38.3, GB31241, MIL-STD-810G/F, IEC60068-2-5'i karşılar. Pil, elektronik ve savunma laboratuvarları için idealdir.
Otomobil Parçaları için JIS D1601 Laboratuvar Titreşim Test Sistemi 380V
Otomobil parçaları için JIS D1601 uyumlu 3000N elektrodinamik titreşim sistemi. 3-3500Hz frekans, 100g hızlanma, 25mm yer değiştirme ve 380V güç özelliklerine sahiptir. Çift manyetik devre dayanıklılık sağlar. Özel seçenekler mevcut olup CE onaylıdır.
3KN Titreşim Tablosu Test Cihazları, SGS Elektromanyetik Çalkalayıcı
Lityum pil testi için 3KN 3 eksenli elektromanyetik titreşim masası, 5~3500Hz, 500*500mm. Özelleştirilebilir platformlara ve istikrarlı performansa sahip, SGS sertifikalı, dayanıklı, verimli.
