IEC62133 Elektromanyetik tip yüksek frekanslı yatay ve dikey titreşim test cihazı
Ürün Detayları
| titreşim kuvveti: | PVC Lamine | Maks. Hızlanma: | 100g |
|---|---|---|---|
| Test Standardı: | IEC62133 | titreşim yönü: | yatay ve dikey titreşim |
| maks. yer değiştirme: | 51 mm | hareketli bobinin ağırlığı: | 40kg |
| Vurgulamak |
IEC 62133 Titreşim Test Cihazı,30KN Titreşim Test Cihazı,IEC 62133 Elektromanyetik Çalkalayıcı Sistemi |
||
Ürün Açıklaması

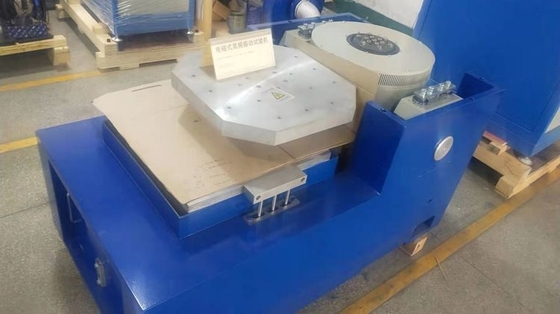

IEC62133 Elektromanyetik Yüksek Frekanslı Yatay ve Dikey Titreşim Test Makinesi, pillerin, batarya paketlerinin ve çok çeşitli endüstriyel ürünlerin zorlu titreşim ve şok testleri için tasarlanmış hassas mühendislik ürünü bir sistemdir. Uluslararası pil güvenlik ve nakliye standartlarına tam uyumludur, çevresel stres taraması ve güvenilirlik testi için güvenilir, tekrarlanabilir sonuçlar sunar.
Sistem, pili veya batarya paketini titreşim tablasına sabitler ve önceden belirlenmiş frekanslar, ivmeler ve yer değiştirmeler boyunca üç birbirine dik eksende kontrollü titreşim uygular. Testler boyunca numune sızdırmamalı, kapasite kaybetmemeli, kırılmamalı, alev almamalı veya patlamamalıdır — en yüksek güvenlik ve performans standartlarının karşılanmasını sağlar.
Uygulama alanı son derece geniştir; devre kartları, piller, uçaklar, gemiler, roketler, füzeler, otomobiller, ev aletleri ve diğer birçok endüstriyel ürünü kapsar.
| Parametre | Değer |
|---|---|
| Sinüs kuvveti (tepe) | 30 kN |
| Şok kuvveti (tepe) | 60 kN |
| Frekans aralığı | 5–2800 Hz |
| Yer değiştirme (sürekli) | 51 mm |
| Maks. hız | 1.8 m/s |
| Maks. ivme | 100 G |
| Armatür çapı | 445 mm |
| 1. derece rezonans frekansı | 2.400 Hz |
| İzin verilen eksantrik moment | >500 N·m |
| Armatür ağırlığı | 40 kg |
| HE/ST vida boyutu | M10 (metrik) |
| Eksenel titreşim izolasyon frekansı | <3 Hz |
| Maks. yük | 500 kg |
| Manyetik akı kaçağı | ≤1 mT |
| Boyutlar (U×G×Y, ambalajsız) | 1.330 × 860 × 1.250 mm |
| Ağırlık (ambalajsız) | 2.500 kg |
| Kurulum | Kauçuk mat (dübel gereklidir) |
| Parametre | Değer |
|---|---|
| Amplifikatör çıkışı | 30 kVA |
| SNR | >65 dB |
| Nominal çıkış voltajı | 120 Vrms |
| Boyutlar (U×G×Y, ambalajsız) | 800 × 900 × 2.100 mm |
| Parametre | Değer |
|---|---|
| Hava hacmi | 0.46 m³/s |
| Güç | 7.5 kW |
| Hava kanalı çapı | 200 mm |
| Hava basıncı | 8.8 kPa |
| Kurulum | Tavana bağlanabilir (en fazla iki adet 90° dirsek), maks. 20 ft hat |
- GB/T 31486-2015 — Elektrikli araç çekiş bataryası için elektriksel performans gereksinimleri ve test yöntemleri
- UL 1642:2012 — Lityum piller için standart
- UL 2054:2012 — Ev ve Ticari Piller
- UN38.3 (2012) — Bölüm 3: Tehlikeli malların taşınması için öneri — test ve standart kılavuzu
- IEC62133-2:2017 — Taşınabilir uygulamalarda kullanılmak üzere taşınabilir sızdırmaz ikincil hücreler ve bunlardan yapılmış piller için güvenlik gereksinimleri — Bölüm 2: Lityum sistemleri
- IEC 62281:2004 — Lityum pil ve bataryanın taşınmasındaki güvenlik gereksinimleri
- IEC 60068:2007 — Galvanik hücre bölüm 4: lityum-iyon pillerin güvenlik gereksinimleri
- Rahat bir çalışma ortamı için ultra sessiz çalışma
- Kolay kurulum ve sorunsuz çalışma için yüksek kaliteli makine tabanı
- Gelişmiş stabilite ve güvenilirlik için frekans göstergesi ve PID ayarlı dijital kontrol devresi
- Çeşitli test gereksinimlerini karşılamak için hem süpürme frekansı hem de sabit frekans çalışma modlarını destekler
- Kontrol devresi üzerindeki güçlü elektromanyetik alan girişimini ortadan kaldırmak için tasarlanmıştır
- Genişletilmiş çalışma süresi ayarları, test ürünlerinin doğru, tekrarlanabilir test sürelerine ulaşmasını sağlar
SSS:
S1: Elektrodinamik Titreşim Tablası nedir?
CEVAP: Elektrodinamik titreşim tablosu, ürünlerin nakliye, çalışma veya servis sırasında karşılaşabileceği titreşim koşullarını simüle etmek için kullanılan bir test sistemidir. Güvenilirlik, dayanıklılık ve yeterlilik testleri için yaygın olarak kullanılır.
S2: Hangi ürünler test edilebilir?
CEVAP: Elektronik bileşenler, otomotiv parçaları, piller, havacılık bileşenleri, elektrikli ürünler, ambalajlar, iletişim ekipmanları ve titreşim testi gerektiren diğer ürünler için kullanılabilir.
S3: Titreşim tablosu hangi titreşim testlerini yapabilir?
CEVAP: Sistem yapılandırmasına bağlı olarak sinüs titreşimi, rastgele titreşim, şok testi, rezonans arama, frekans süpürme ve diğer programlanabilir titreşim testlerini yapabilir.
S4: Maksimum test frekansı nedir?
CEVAP: Maksimum frekans modele ve yapılandırmaya bağlıdır. Farklı frekans gereksinimleri için farklı titreşim tablosu modelleri mevcuttur. Lütfen uygun bir model önerebilmemiz için gerekli frekans aralığınızı belirtin.
S5: Doğru titreşim tablosu modeli nasıl seçilir?
CEVAP: Ana faktörler şunlardır:
- Maksimum numune ağırlığı
- Numune boyutları
- Gerekli titreşim yönü
- Frekans aralığı
- Maksimum ivme
- Yer değiştirme
- Gerekli titreşim test standardı
Bu parametrelere dayanarak uygun bir titreşim tablosu sistemi önerebiliriz.
S6: Titreşim tablosu hem dikey hem de yatay titreşim yapabilir mi?
CEVAP: Evet. Yapılandırmaya bağlı olarak sistem dikey test kurulumu, yatay test kurulumu veya her ikisi ile birlikte tedarik edilebilir.
S7: Rastgele titreşim testi yapabilir mi?
CEVAP: Evet. PSD tabanlı test profilleri dahil olmak üzere rastgele titreşim testi için uygun bir titreşim kontrolörü yapılandırılabilir.
S8: Şok testi yapabilir mi?
CEVAP: Evet, seçilen titreşim tablosu sisteminin gerekli şok profili için yeterli kuvvet, yer değiştirme ve ivme kapasitesine sahip olması koşuluyla.
Elektrodinamik titreşim tablosu, yüksek frekanslı titreşim testleri için çeşitli avantajlar sunar:
- Geniş frekans aralığı: Hem düşük frekanslı hem de yüksek frekanslı titreşim testleri için uygundur, özellikle elektronik ve otomotiv bileşenleri için.
- Yüksek kontrol doğruluğu: Frekans, ivme, yer değiştirme, hız ve test süresi hassas bir şekilde kontrol edilebilir.
- Hızlı tepki: Elektrodinamik tahrik sistemi kontrol sinyallerine hızlı tepki verir, bu da süpürme titreşim testleri için uygun olmasını sağlar.
- Kararlı titreşim çıkışı: Kapalı döngü kontrol, test boyunca kararlı titreşim seviyelerinin korunmasına yardımcı olur.
- Programlanabilir testler: Frekans aralığı, süpürme hızı, ivme ve döngü sayısı gibi test parametreleri otomatik olarak programlanabilir.
- Yüksek frekanslı testler için uygundur: Özellikle PCB/PCBA, otomotiv elektroniği, sensörler, konektörler, piller ve diğer elektronik bileşenler için uygundur.
- Yüksek otomasyon: Test programları kaydedilebilir ve otomatik olarak yürütülebilir, bu da test verimliliğini ve tekrarlanabilirliğini artırır.
Ürün Özellikleri
IEC62133 elektromanyetik titreşim test cihazı, yatay ve dikey akü testleri için 30kN kuvvet, 100g ivme ve 5-2800Hz frekans sağlar. 51 mm deplasman, 500 kg taşıma kapasitesi ve son derece sessiz çalışma özelliklerine sahiptir. UL, UN38.3 ve IEC standartlarına uygundur. Güvenilir, hassas testler için özel seçenekler mevcuttur.
