Elektrikli Aksesuarlar için 20KN Titreşim Tablosu Test Cihazları 1.8m / s
Ürün Detayları
| sinüs kuvveti: | Su kristali yok | Frekans aralığı: | 3hz - 2500hz |
|---|---|---|---|
| Hız: | AC 220V, AC 110V | Doğrudan: | x,y,z |
| Hızlanma: | 100g | hareketli sarma: | 30kg |
| Yük: | 300kg | ||
| Vurgulamak |
20KN Titreşim Tablosu Test Cihazları,1.8m/s Titreşim Tablosu Test Cihazları,20KN Titreşim Test Cihazı |
||
Ürün Açıklaması

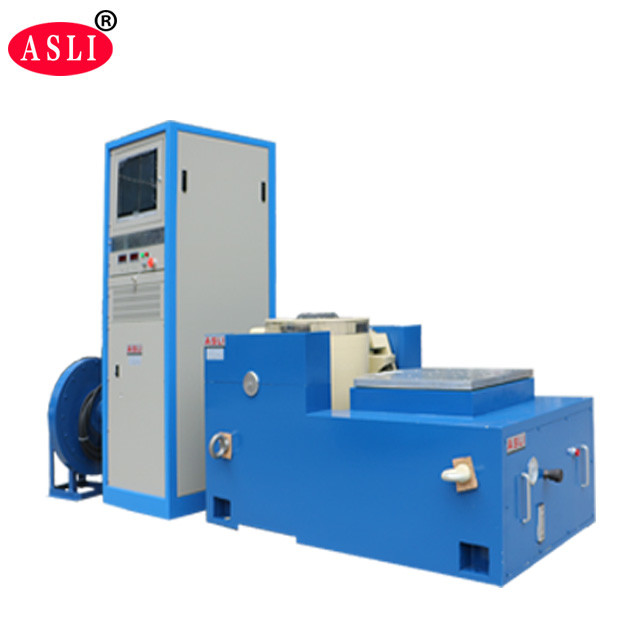

ES-20 Dijital Elektrodinamik Tipi titreşim denetleyicisi, elektrikli aksesuarların ve bileşenlerin kesin ve güvenilir test edilmesi için tasarlanmış yüksek frekanslı titreşim test makinesi.ASLi tarafından üretildi., simülasyon çevre test ekipmanları ve mekanik titreşim ve şok test makineleri konusunda 28 yıllık deneyime sahip bir şirket,Bu sistem, CE sertifikası almış bir yıldız ürünüdür..
28 yıllık uzun bir geçmişe sahip olan ASLi, simülasyon çevre test ekipmanları, mekanik titreşim ve şok test makineleri geliştirmeye ve üretmeye adanmıştır.ES-20 Dijital Elektrodinamik Tipi titreşim Denetleyicisi ve Yüksek Frekanslı titreşim Deneme Makinesi amiral gemimiz ürünleridir, kalite ve güvenlik için CE sertifikası aldıktan sonra.
Her makine güvenli küresel nakliye için dikkatlice paketlenmiştir: Önce PP filmi uygulanır, ardından makine ile kasa arasında 10 mm köpük,en yüksek koruma için dış standart ihracat kontrplak kabı ile.
| Model |
Rated Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
Rated Hızlandırma (m/s2) |
Rated Hız (m/s) |
Rated Yer değiştirme (p-p) mm |
- Max. - Hayır. Yükleme (Kg) |
Taşınmak Bobin (Kg) |
Boyut Taşınma Bobin (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
- İki manyetik devre tasarımı, düşük manyetik akış sızdırmasını, kompakt yapıyı ve rasyonel düzeni sağlar.
- Mükemmel eksantrik yük kapasitesi için düz ve ithalat odaklı kompozite gövde sertliği yönelimli kaygan çubuk rulmanları.
- Trunnion, hormon kullanımı için özel bir izolasyon temeli, uygun bir mobil kurulum sunuyor.
- Gelişmiş teknoloji hareket-aran sistem dinamik daire yüksek güvenilirliği sağlar.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Küçük balon etkisiyle yatakın statik sertliği ve dinamik sertliği, titreşim masasının kapasitesini artırır ve düşük frekanslı performansı iyileştirir.
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5 ¢ 1000 5 ¢ 1500 5 ¢2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 ¢ 1000 5 ¢1400 5 ¢2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5 ¢ 1000 5 ¢ 1500 5 ¢2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5 ¢ 1000 5 ¢1200 5 ¢2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5 ¢800 5 ¢ 1000 5 ¢ 1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5 ¢ 1000 5 ¢ 1500 5 ¢2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5 ¢ 1000 5 ¢1300 5 ¢ 1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5 ¢800 5 ¢1100 5 ¢1400 |
126 168 210 |
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Tür banyo) | 220 | 350 | Φ1200 |
ASLi, ES-20 Dijital Elektrodinamik Tipi titreşim denetleyicisi ve Yüksek Frekanslı titreşim denetim makinesi serisini üretir."Çifte manyetik devre yapısı" gibi gelişmiş modern teknolojileri içeren"Kendinden üretilen iskelet hareket daireleri", "Havadaki destek", "rol rulmanları ve doğrusal rehberlik" ve "trunnion izolasyonu". Bu sistemler X, Y,Z Üç eksenli sinüzoidal titreşim testleri ve geniş bant tesadüfi titreşim testleri, klasik darbe testleri (yarım sinüs, trapez, testere dalgası) ve şok tepkisi spektrumu testleri.
Bu ürünler ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli aletler ve ev aletleri endüstrilerinde yaygın olarak kullanılır.
Sıkça sorulan sorular:
S1: Elektrodinamik titreşim sallayıcısı nedir?
RE: Elektrodinamik titreşim sarsıntıcısı, ürünlerin nakliye, işletme veya hizmet sırasında yaşayabileceği titreşim koşullarını simüle etmek için kullanılan bir test sistemidir.Güvenilirlik için yaygın olarak kullanılır., dayanıklılık ve nitelik testleri.
S2: Hangi ürünler test edilebilir?
RE: Elektronik bileşenler, otomotiv parçaları, piller, havacılık bileşenleri, elektrikli ürünler, ambalajlama, iletişim ekipmanları için kullanılabilir,ve titreşim testi gerektiren diğer ürünler.
S3: Sallayıcı hangi titreşim testlerini yapabilir?
RE: Sistem yapılandırmasına bağlı olarak sinüs titreşimleri, rastgele titreşimler, şok testleri, rezonans aramaları, frekans taramaları ve diğer programlanabilir titreşim testleri yapabilir.
S4: En fazla test sıklığı nedir?
RE: Maksimum frekans model ve yapılandırmaya bağlıdır.Lütfen gerekli frekans aralığını belirtin böylece uygun bir modeli önerebiliriz..
S5: Doğru şeker modelini nasıl seçebilirim?
RE: Ana faktörler şunlardır:
- En fazla numune ağırlığı
- Örnek boyutları
- Gerekli titreşim yönü
- Frekans aralığı
- Maksimum hızlandırma
- Yer değiştirme
- Gerekli titreşim testi standardı
Bu parametrelere dayanarak, uygun bir salıncak sistemi önerebiliriz.
S6: Salkım hem dikey hem de yatay titreşim yapabilir mi?
RE: Evet. Yapılandırmaya bağlı olarak, sistem dikey test kuruluşu, yatay test kuruluşu veya her ikisiyle birlikte sağlanabilir.
S7: Rastgele titreşim testi yapabilir mi?
RE: Evet. PSD tabanlı test profilleri de dahil olmak üzere rastgele titreşim testi için uygun bir titreşim denetleyicisi yapılandırılabilir.
S8: Şok testi yapabilir mi?
RE: Evet, seçilen salkım sisteminin gerekli şok profiline yeterli kuvvete, yer değiştirmeye ve hızlandırma kapasitesine sahip olması koşuluyla.
Bir elektrodinamik titreşim salkım cihazı, yüksek frekanslı titreşim testi için birkaç avantaj sunar:
- Geniş frekans aralığı: Özellikle elektronik ve otomotiv bileşenleri için hem düşük frekanslı hem de yüksek frekanslı titreşim testleri için uygundur.
- Yüksek kontrol doğruluğu: Frekans, hızlanma, yer değiştirme, hız ve test süresi kesin bir şekilde kontrol edilebilir.
- Hızlı tepki: Elektrodinamik tahrik sistemi, kontrol sinyallerine hızlı bir şekilde yanıt verir ve bu da süpürme titreşim testleri için uygundur.
- Sabit titreşim çıkışı: Kapalı döngü kontrolü, test boyunca sabit titreşim seviyelerinin korunmasına yardımcı olur.
- Programlanabilir test: Frekans aralığı, süpürme hızı, ivme ve döngü sayısı gibi test parametreleri otomatik olarak programlanabilir.
- Yüksek frekanslı test için uygundur: Özellikle PCB/PCBA, otomotiv elektroniği, sensörler, konektörler, piller ve diğer elektronik bileşenler için uygundur.
- Yüksek otomasyon: Test programları otomatik olarak kaydedilebilir ve uygulanabilir, test verimliliğini ve tekrarlanabilirliğini arttırır.
Dikey ve yatay titreşim testçisi hakkında herhangi bir sorunuz varsa, lütfen bizimle iletişime geçin.
Ürün Özellikleri
ES-20 titreşim masası: 20KN sinüs kuvveti, 3-2500Hz, 1,8m/s, XYZ ekseni, 300kg yük. CE sertifikalı, 28 yıllık üretici. Elektrikli aksesuar testleri için dayanıklı, verimli ve özelleştirilebilir.
ES-3 Li-ion pil modüllerinin titreşim testi için elektrodinamik titreşim test makinesi
ES-3 elektrodinamik titreşim test cihazı, Li-ion akü modülleri için UN38.3, IEC62133, MIL-STD-810G standartlarını karşılar. X,Y,Z üç eksenli titreşim, maksimum yük 750Kg, özelleştirilebilir kuvvet ve tabla boyutu, dayanıklı ve verimli özelliklere sahiptir.
IEC62133 6KN Laboratuvar Titreşim Ölçüm Cihazları
IEC62133 600x600mm kayar tablalı, Z ekseni, 12 kg hareketli bobinli 6KN titreşim test cihazı. Sinüs, rastgele ve şok testlerini (yarım sinüs, trapez, testere dişi) destekler. UL1642, UN38.3, GB31241, MIL-STD-810G/F, IEC60068-2-5'i karşılar. Pil, elektronik ve savunma laboratuvarları için idealdir.
Otomobil Parçaları için JIS D1601 Laboratuvar Titreşim Test Sistemi 380V
Otomobil parçaları için JIS D1601 uyumlu 3000N elektrodinamik titreşim sistemi. 3-3500Hz frekans, 100g hızlanma, 25mm yer değiştirme ve 380V güç özelliklerine sahiptir. Çift manyetik devre dayanıklılık sağlar. Özel seçenekler mevcut olup CE onaylıdır.
3KN Titreşim Tablosu Test Cihazları, SGS Elektromanyetik Çalkalayıcı
Lityum pil testi için 3KN 3 eksenli elektromanyetik titreşim masası, 5~3500Hz, 500*500mm. Özelleştirilebilir platformlara ve istikrarlı performansa sahip, SGS sertifikalı, dayanıklı, verimli.
