Yatay Kayma Tablalı ASTM 2000Hz Rastgele Titreşim Test Cihazları
Ürün Detayları
| titreşim dalgası: | Özelleştirilmiş | Sıklık: | % 30 TT peşin, bakiye ödemesi sevkiyattan önce ödenir. |
|---|---|---|---|
| titreşim yönü: | Yatay | hareketli bobin: | CAD/ CAM/ CorelDraw/ PRO/ E/ UG/ IGS/ STP |
| Başvuru: | LED, otomobil parçaları, paket | Kullanım: | ISO 9001:2015 |
| Vurgulamak |
2000Hz rastgele titreşim test ekipmanı,ASTM rastgele titreşim test ekipmanı,2000Hz kayma tablosu titreşim testi |
||
Ürün Açıklaması

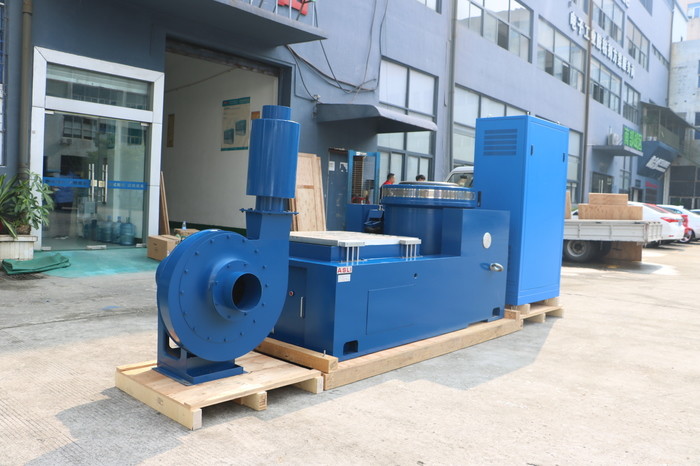

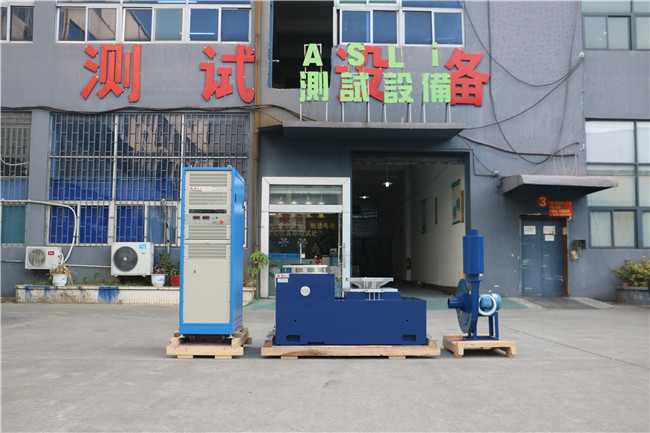

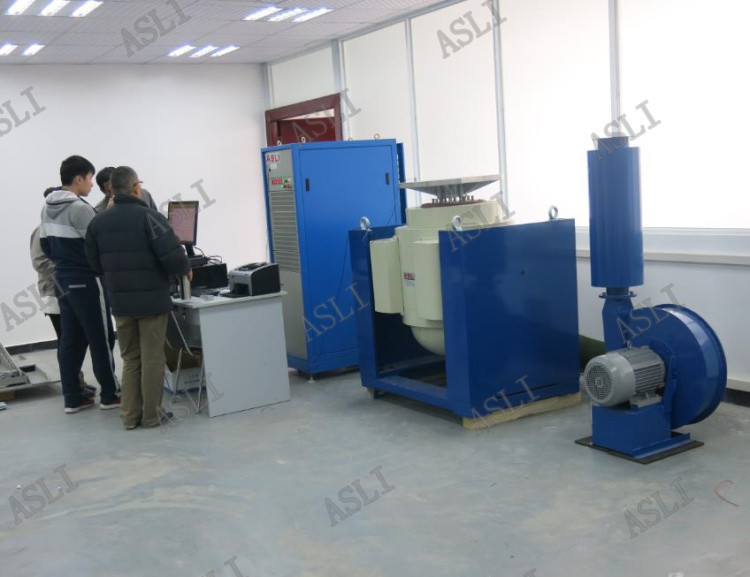

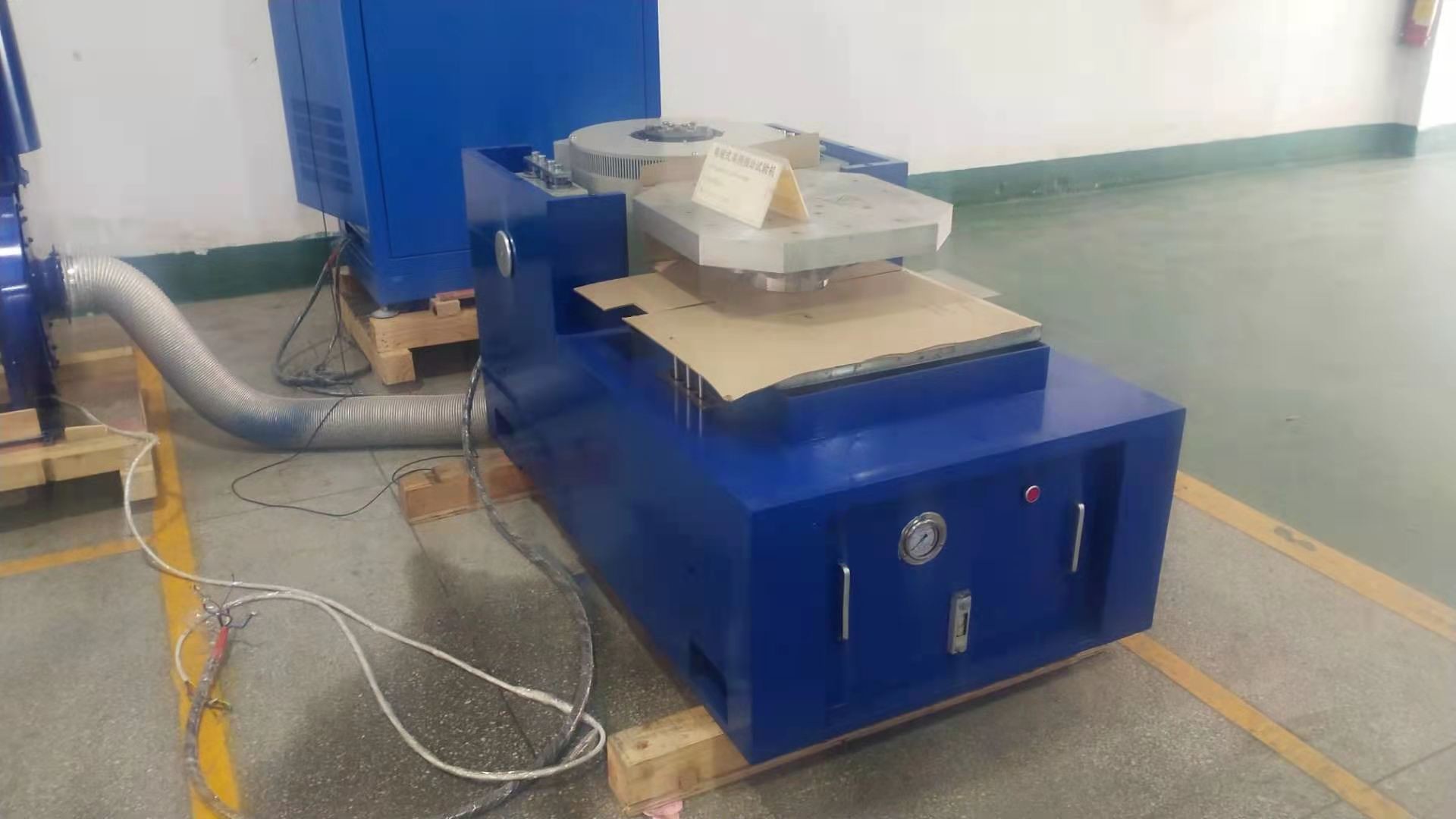

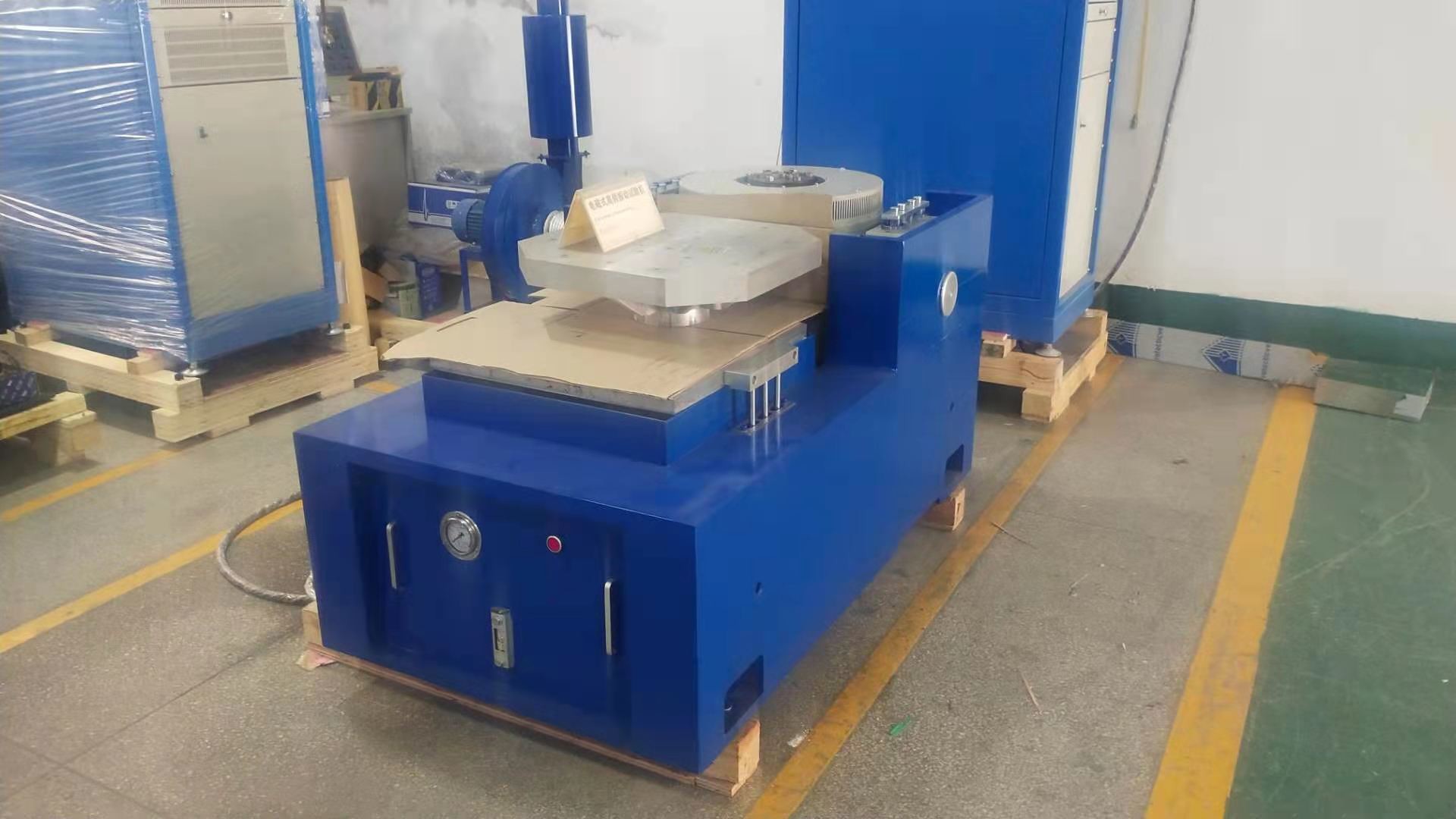

2000Hz Sinüs ve Rastgele Titreşim Test Ekipmanı Yatay Kayma Tablalı ürün titreşim ve şok çevresel testleri, çevresel stres taraması ve güvenilirlik testleri için tasarlanmıştır. Havacılık, iletişim, elektronik, elektrik, ev aletleri ve diğer sektörlerde kritik test ihtiyaçlarını karşılar.
Bu sistem, IEC, MIL-STD, JIS ve ASTM standartları dahil olmak üzere çok çeşitli test spesifikasyonlarını karşılayan çok yönlü bir test platformudur.
- Esnek süspansiyon sistemi ve düz çizgi kılavuzu güçlü taşıma kapasitesi, mükemmel kılavuz performansı ve yüksek stabilite sağlar.
- Merkezi yük hava yastığı, yüksek statik rijitlik ve düşük dinamik rijitlik sağlayarak güçlü taşıma kapasitesi ve üstün dinamik performans sağlar.
- Hızlı kendi kendine teşhis ve zincir koruma sistemi yüksek güvenlik ve güvenilirlik sağlar.
- Hava yastığı izolasyonu ve sönümleme cihazı özel bir temel ihtiyacını ortadan kaldırır, titreşim dalgalarını mükemmel bir şekilde yeniden üretir ve titreşim iletimini azaltır.
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s²) |
Nominal Hız (m/s) |
Nominal Yer değiştirme (p-p) mm |
Maks. Yükleme (Kg) |
Hareketli Bobin (Kg) |
Boyut Hareketli Bobin (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
SSS:
S1: Elektrodinamik Titreşim Sarsıcısı Nedir?
C: Elektrodinamik titreşim sarsıcısı, ürünlerin nakliye, çalışma veya servis sırasında karşılaşabileceği titreşim koşullarını simüle etmek için kullanılan bir test sistemidir. Güvenilirlik, dayanıklılık ve yeterlilik testleri için yaygın olarak kullanılır.
S2: Hangi ürünler test edilebilir?
C: Elektronik bileşenler, otomotiv parçaları, piller, havacılık bileşenleri, elektrikli ürünler, ambalajlar, iletişim ekipmanları ve titreşim testi gerektiren diğer ürünler için kullanılabilir.
S3: Sarsıcı hangi titreşim testlerini yapabilir?
C: Sistem konfigürasyonuna bağlı olarak sinüs titreşimi, rastgele titreşim, şok testi, rezonans arama, frekans tarama ve diğer programlanabilir titreşim testlerini yapabilir.
S4: Maksimum test frekansı nedir?
C: Maksimum frekans modele ve konfigürasyona bağlıdır. Farklı frekans gereksinimleri için farklı sarsıcı modelleri mevcuttur. Lütfen uygun bir model önerebilmemiz için gerekli frekans aralığını belirtin.
S5: Doğru sarsıcı modeli nasıl seçilir?
C: Ana faktörler şunlardır:
- Maksimum numune ağırlığı
- Numune boyutları
- Gerekli titreşim yönü
- Frekans aralığı
- Maksimum ivme
- Yer değiştirme
- Gerekli titreşim testi standardı
Bu parametrelere dayanarak uygun bir sarsıcı sistemi önerebiliriz.
S6: Sarsıcı hem dikey hem de yatay titreşim yapabilir mi?
C: Evet. Konfigürasyona bağlı olarak sistem dikey test kurulumu, yatay test kurulumu veya her ikisi ile birlikte sağlanabilir.
S7: Rastgele titreşim testi yapabilir mi?
C: Evet. PSD tabanlı test profilleri dahil olmak üzere rastgele titreşim testi için uygun bir titreşim kontrolörü yapılandırılabilir.
S8: Şok testi yapabilir mi?
C: Evet, seçilen sarsıcı sisteminin gerekli şok profili için yeterli kuvvet, yer değiştirme ve ivme kapasitesine sahip olması koşuluyla.
Elektrodinamik bir titreşim sarsıcısı, yüksek frekanslı titreşim testleri için çeşitli avantajlar sunar:
- Geniş frekans aralığı: Hem düşük frekanslı hem de yüksek frekanslı titreşim testleri için uygundur, özellikle elektronik ve otomotiv bileşenleri için.
- Yüksek kontrol doğruluğu: Frekans, ivme, yer değiştirme, hız ve test süresi hassas bir şekilde kontrol edilebilir.
- Hızlı yanıt: Elektrodinamik tahrik sistemi kontrol sinyallerine hızlı yanıt verir, bu da tarama titreşim testleri için uygun olmasını sağlar.
- Kararlı titreşim çıkışı: Kapalı döngü kontrol, test boyunca kararlı titreşim seviyelerini korumaya yardımcı olur.
- Programlanabilir testler: Frekans aralığı, tarama hızı, ivme ve döngü sayısı gibi test parametreleri otomatik olarak programlanabilir.
- Yüksek frekanslı testler için uygundur: Özellikle PCB/PCBA, otomotiv elektroniği, sensörler, konektörler, piller ve diğer elektronik bileşenler için uygundur.
- Yüksek otomasyon: Test programları kaydedilebilir ve otomatik olarak yürütülebilir, bu da test verimliliğini ve tekrarlanabilirliğini artırır.
Ürün Özellikleri
Yatay kayma tablalı 2000Hz sinüs/rastgele titreşim test cihazı. Esnek süspansiyon, hava yastığı sönümleme ve hızlı kendi kendine teşhis özelliklerine sahiptir. IEC, MIL-STD, JIS, ASTM ile uyumludur. LED, otomobil parçaları ve paket testleri için idealdir. Özel seçenekler mevcut.
