10000N Mekanik Çalkalayıcı Tablosu, AC380V Rastgele Titreşim Tablosu
Ürün Detayları
| titreşim yönü: | XYZ Ekseni | titreşim dalgası: | Rastgele Sinüs |
|---|---|---|---|
| Yer Değiştirme: | 51 mm | Masa Boyutu: | 800*800mm |
| Başvuru: | 130g | Güç: | AC380V 3 faz 5 hat |
| Vurgulamak |
AC380V mekanik çalkalayıcı masası,10000N mekanik çalkalayıcı masası,AC380V rastgele titreşim tablosu |
||
Ürün Açıklaması

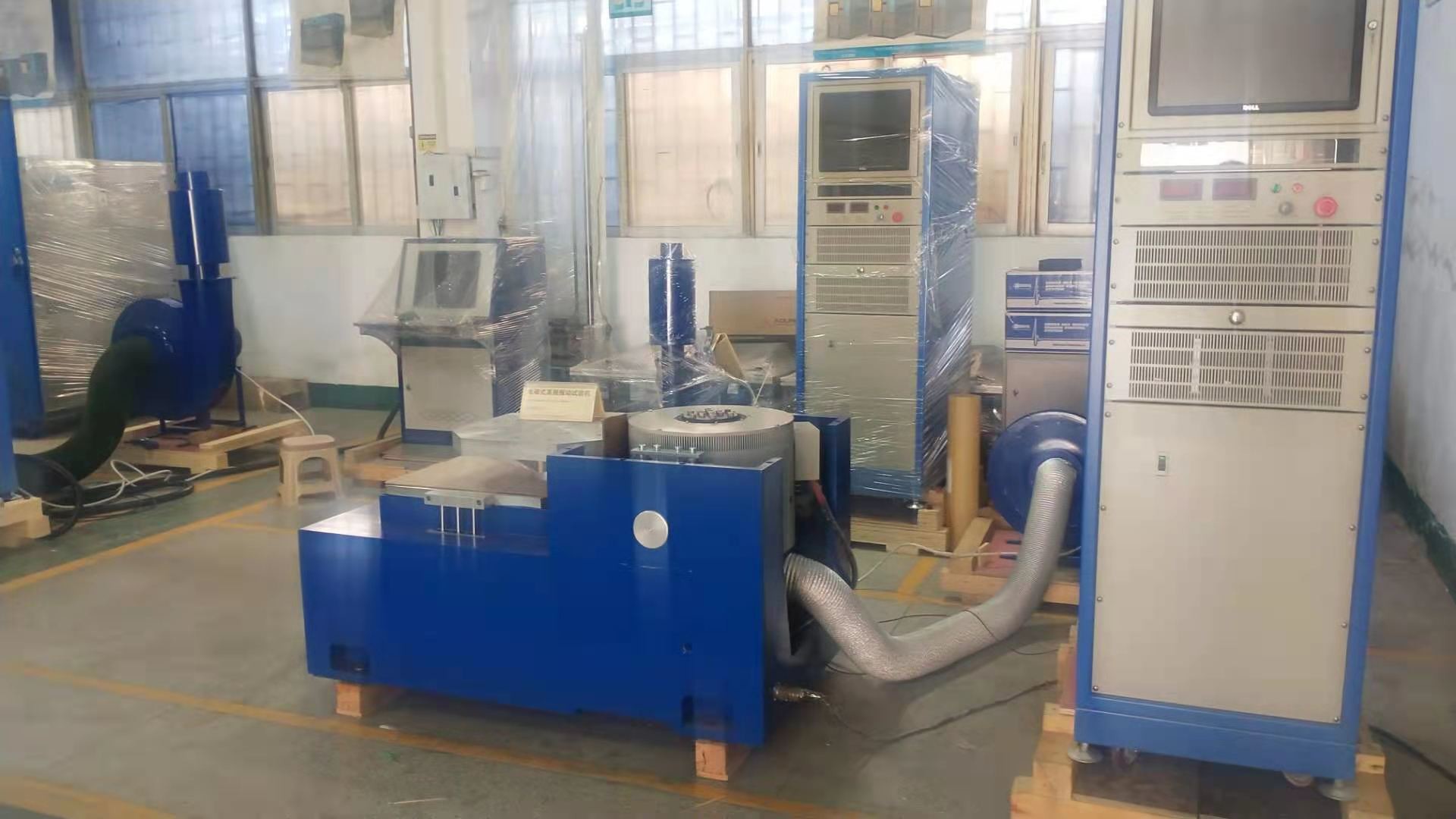

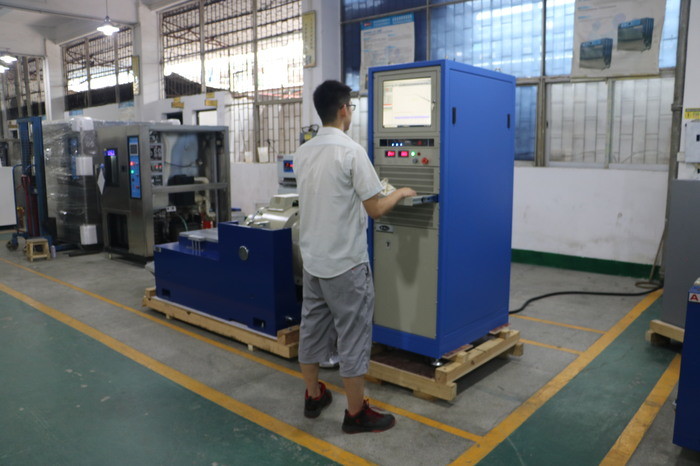

Bu 10000N Mekanik Titreşim Masası (AC380V), rastgele, sinüs ve mekanik şok testi için tasarlanmış yüksek frekanslı XYZ eksenli bir titreşim test cihazıdır. Endüstriyel ve üretim uygulamalarında ürün güvenilirliği ve dayanıklılık değerlendirmesi için hassas, tekrarlanabilir titreşim simülasyonu sağlar.
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Deplasman (p-p) mm | Maks. Yük (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| Model | Masa Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| Model | Ağırlık (kg) | Maksimum Frekans (Hz) | Masa Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
Kapsamlı titreşim testi için sinüs, rastgele, rezonans arama ve bekleme, tipik darbe ve yol simülasyon modlarını destekler.
Merkezi yük hava yastığı, büyük statik sertlik, küçük dinamik sertlik ve güçlü taşıma kapasitesi ile mükemmel genlik değişimi tepkisi sunar.

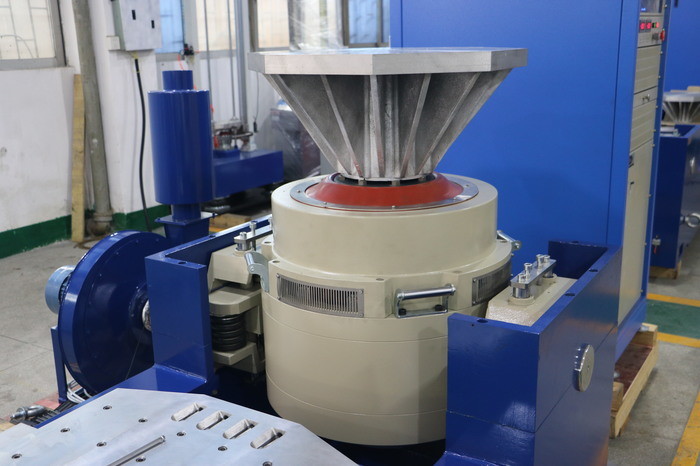

Çift manyetik tasarım, akı kaçağını azaltır ve manyetik alan, güçlü elektromanyetik alan kontrol devresi girişimi sağlamak için homojen bir şekilde çözülür.
SSS:
S1: Elektrodinamik Titreşim Shaker Nedir?
CE: Elektrodinamik titreşim shaker, ürünlerin nakliye, çalışma veya servis sırasında karşılaşabileceği titreşim koşullarını simüle etmek için kullanılan bir test sistemidir. Güvenilirlik, dayanıklılık ve yeterlilik testi için yaygın olarak kullanılır.
S2: Hangi ürünler test edilebilir?
CE: Elektronik bileşenler, otomotiv parçaları, piller, havacılık bileşenleri, elektrikli ürünler, ambalajlar, iletişim ekipmanları ve titreşim testi gerektiren diğer ürünler için kullanılabilir.
S3: Shaker hangi titreşim testlerini yapabilir?
CE: Sistem yapılandırmasına bağlı olarak sinüs titreşimi, rastgele titreşim, şok testi, rezonans arama, frekans taraması ve diğer programlanabilir titreşim testlerini gerçekleştirebilir.
S4: Maksimum test frekansı nedir?
CE: Maksimum frekans modele ve yapılandırmaya bağlıdır. Farklı frekans gereksinimleri için farklı shaker modelleri mevcuttur. Lütfen uygun bir model önermemizi sağlamak için gerekli frekans aralığınızı belirtin.
S5: Doğru shaker modeli nasıl seçilir?
CE: Ana faktörler şunlardır:
- Maksimum numune ağırlığı
- Numune boyutları
- Gerekli titreşim yönü
- Frekans aralığı
- Maksimum ivme
- Deplasman
- Gerekli titreşim testi standardı
Bu parametrelere dayanarak uygun bir shaker sistemi önerebiliriz.
S6: Shaker hem dikey hem de yatay titreşim yapabilir mi?
CE: Evet. Yapılandırmaya bağlı olarak sistem dikey test kurulumu, yatay test kurulumu veya her ikisi ile birlikte tedarik edilebilir.
S7: Rastgele titreşim testi yapabilir mi?

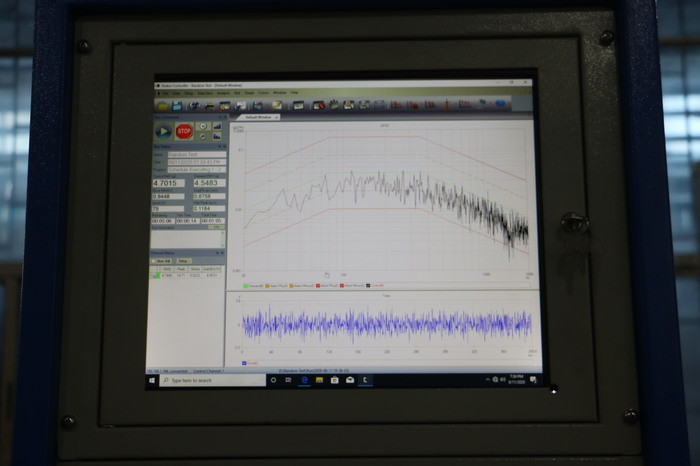

CE: Evet. PSD tabanlı test profilleri dahil olmak üzere rastgele titreşim testi için uygun bir titreşim kontrolörü yapılandırılabilir.
S8: Şok testi yapabilir mi?
CE: Evet, seçilen shaker sisteminin gerekli şok profili için yeterli kuvvete, deplasmana ve ivme kapasitesine sahip olması koşuluyla.
Elektrodinamik titreşim shaker, yüksek frekanslı titreşim testi için çeşitli avantajlar sunar:
- Geniş frekans aralığı: Hem düşük frekanslı hem de yüksek frekanslı titreşim testleri için uygundur, özellikle elektronik ve otomotiv bileşenleri için.
- Yüksek kontrol doğruluğu: Frekans, ivme, deplasman, hız ve test süresi hassas bir şekilde kontrol edilebilir.
- Hızlı yanıt: Elektrodinamik tahrik sistemi kontrol sinyallerine hızlı yanıt verir, bu da tarama titreşim testleri için uygun olmasını sağlar.
- Kararlı titreşim çıkışı: Kapalı döngü kontrol, test boyunca kararlı titreşim seviyelerini korumaya yardımcı olur.
- Programlanabilir testler: Frekans aralığı, tarama hızı, ivme ve döngü sayısı gibi test parametreleri otomatik olarak programlanabilir.
- Yüksek frekanslı testler için uygundur: Özellikle PCB/PCBA, otomotiv elektroniği, sensörler, konektörler, piller ve diğer elektronik bileşenler için uygundur.
- Yüksek otomasyon: Test programları kaydedilebilir ve otomatik olarak yürütülebilir, bu da test verimliliğini ve tekrarlanabilirliğini artırır.
Titreşim test cihazlarına ek olarak, ürün yelpazemiz şunları da kapsamaktadır:
- Sıcaklık / Nem Test Serisi: Sıcaklık nem test kabini, yürüme tipi stabilite kabini, termal şok test kabini, sıcaklık nem UV test kabini, eğim oranı sıcaklık kabini.
- Yaşlandırma Test Serisi: Yüksek sıcaklık fırını, vakum kurutma fırını, hava havalandırmalı yaşlandırma test kabini, buharlı yaşlandırma test kabini, ozon test kabini, yanma test ekipmanı.
- Hava Simülasyon Test Serisi: Yağmur sprey test kabini, toz test kabini, ksenon lamba yaşlandırma test kabini, UV direnci test kabini.
- Mekanik Test Serisi: Titreşim test makinesi, düşürme test makinesi, çarpma test makinesi, ivme mekanik şok test cihazı ve daha fazlası.
Ürün Özellikleri

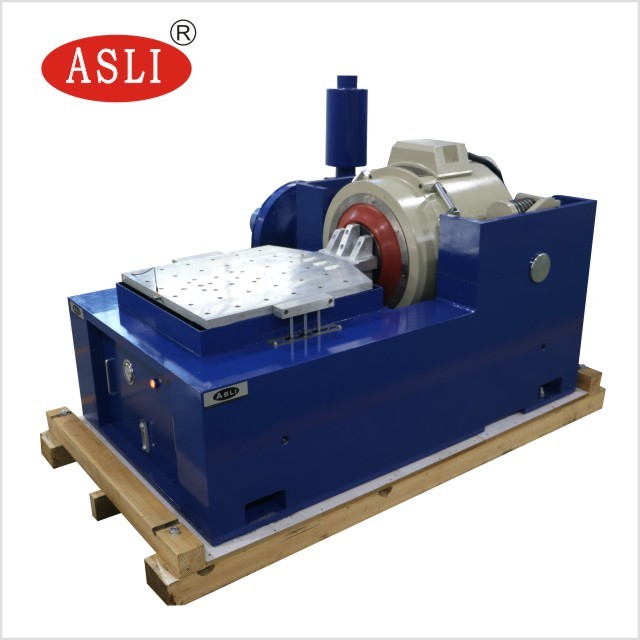

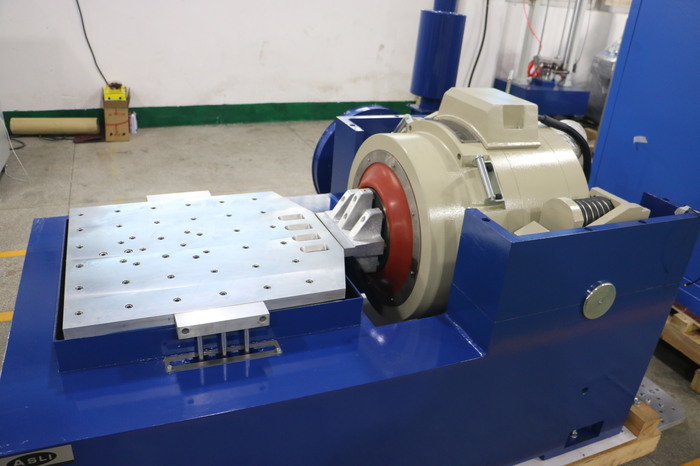

XYZ eksenli, rastgele sinüs titreşimli, 51 mm deplasmanlı, 800x800 mm tablalı 10000N mekanik çalkalayıcı tabla. LED ve otomobil parçaları testleri için idealdir. AC380V 3 fazlı güç. Çok modlu düzenleme, güçlü taşıma kapasitesi ve girişim kontrolü özelliklerine sahiptir. Özel seçenekler mevcut.
