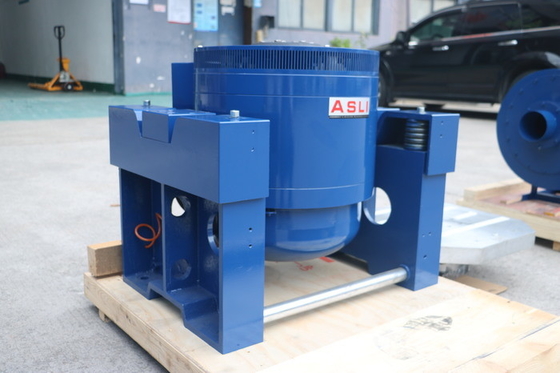

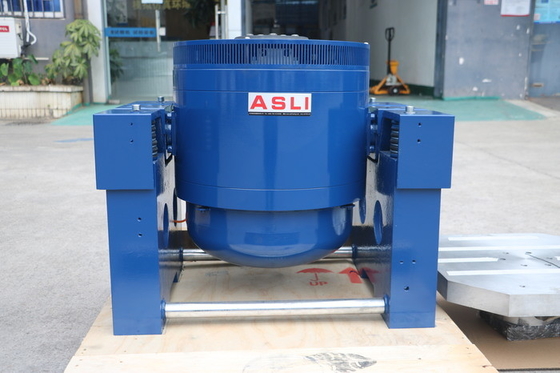

JIS D1601 600kg.F Elektromanyetik Titreşim Test Makinesi Laboratuvar İçin
Ürün Detayları
| sinüs kuvveti: | 1,5 mm-300 mm | Standart: | JIS D1601 Standardı |
|---|---|---|---|
| Tip: | Elektromanyetik | Sıklık: | T/T |
| Başvuru: | LED, otomobil parçaları, paketleme | Maks. Yük: | 180kg |
| Vurgulamak |
JIS D1601 titreşim test makinesi,600kg.f titreşim test makinesi,600kg.f titreşim laboratuvarı ekipmanları |
||
Ürün Açıklaması

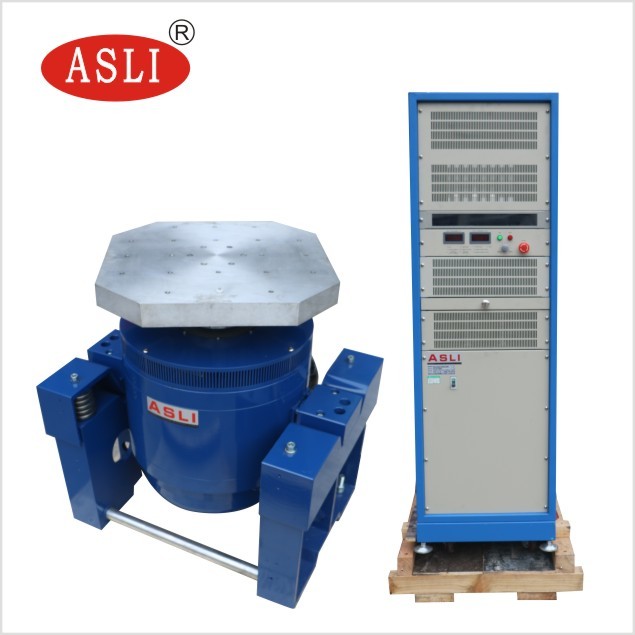

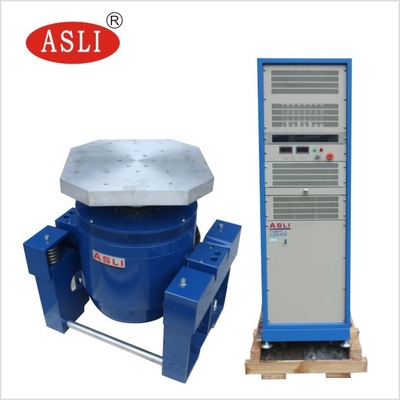

Titreşim test sistemi bir çalkalayıcı, güç amplifikatörü ve titreşim ölçüm kontrol sisteminden oluşur. Ürün kalitesi denetiminin oluşturulması için güvenilir teknik destek sağlamak üzere MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB ve BS dahil olmak üzere ilgili ulusal ve uluslararası standartlara uygun olarak tasarlanmıştır.
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s²) |
Nominal Hız (m/s) |
Nominal Yer değiştirme (p-p) mm |
Maks. Yükleme (Kg) |
Hareketli Bobin (Kg) |
Boyut Hareketli Bobin (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
- Sağlam süspansiyon sistemi ve doğrusal hareket kılavuzu, güçlü taşıma kapasitesi, mükemmel kılavuz işlevleri ve yüksek stabilite sağlar. Yük merkezi hava yastığı, yüksek statik sertlik ve düşük dinamik sertlik sunarak güçlü taşıma kapasitesi ve genlik değişiminde mükemmel performans sağlar.
- Yüksek verimli D sınıfı güç anahtarlama, 3 sigma tepe akımı ile en iyi güç tüketimini sağlar ve harmonik bozulmayı en aza indirir.
- Güvenlik kilidi ile hızlı kendi kendine teşhis, yüksek güvenlik ve güvenilirlik sağlar.
- Titreşim platformu için hava yastığı şok izolasyon cihazı, ek bir temel ihtiyacını ortadan kaldırır, titreşim dalgasını mükemmel bir şekilde yeniden üretir ve titreşim iletimini azaltır.
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Tezgah Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Yuvarlak Tezgah) | 220 | 350 | Φ1200 |
SSS:
S1: Elektrodinamik Titreşim Çalkalayıcı Nedir?
CE: Elektrodinamik titreşim çalkalayıcı, ürünlerin nakliye, operasyon veya servis sırasında karşılaşabileceği titreşim koşullarını simüle etmek için kullanılan bir test sistemidir. Güvenilirlik, dayanıklılık ve yeterlilik testleri için yaygın olarak kullanılır.
S2: Hangi ürünler test edilebilir?
CE: Elektronik bileşenler, otomotiv parçaları, piller, havacılık bileşenleri, elektrikli ürünler, ambalajlar, iletişim ekipmanları ve titreşim testi gerektiren diğer ürünler için kullanılabilir.
S3: Çalkalayıcı hangi titreşim testlerini yapabilir?
CE: Sistem konfigürasyonuna bağlı olarak sinüs titreşimi, rastgele titreşim, şok testi, rezonans arama, frekans tarama ve diğer programlanabilir titreşim testlerini yapabilir.
S4: Maksimum test frekansı nedir?
CE: Maksimum frekans modele ve konfigürasyona bağlıdır. Farklı frekans gereksinimleri için farklı çalkalayıcı modelleri mevcuttur. Lütfen gerekli frekans aralığınızı belirtin, böylece uygun bir model önerebiliriz.
S5: Doğru çalkalayıcı modeli nasıl seçilir?
CE: Ana faktörler şunlardır:
- Maksimum numune ağırlığı
- Numune boyutları
- Gerekli titreşim yönü
- Frekans aralığı
- Maksimum ivme
- Yer değiştirme
- Gerekli titreşim testi standardı
Bu parametrelere dayanarak uygun bir çalkalayıcı sistemi önerebiliriz.
S6: Çalkalayıcı hem dikey hem de yatay titreşim yapabilir mi?
CE: Evet. Konfigürasyona bağlı olarak, sistem dikey bir test kurulumu, yatay bir test kurulumu veya her ikisi ile birlikte tedarik edilebilir.
S7: Rastgele titreşim testi yapabilir mi?
CE: Evet. PSD tabanlı test profilleri dahil olmak üzere rastgele titreşim testi için uygun bir titreşim kontrolörü yapılandırılabilir.
S8: Şok testi yapabilir mi?
CE: Evet, seçilen çalkalayıcı sisteminin gerekli şok profili için yeterli kuvvete, yer değiştirmeye ve ivmelenme kapasitesine sahip olması koşuluyla.
Elektrodinamik bir titreşim çalkalayıcı, yüksek frekanslı titreşim testi için çeşitli avantajlar sunar:
- Geniş frekans aralığı: Hem düşük frekanslı hem de yüksek frekanslı titreşim testleri için uygundur, özellikle elektronik ve otomotiv bileşenleri için.
- Yüksek kontrol doğruluğu: Frekans, ivme, yer değiştirme, hız ve test süresi hassas bir şekilde kontrol edilebilir.
- Hızlı yanıt: Elektrodinamik tahrik sistemi kontrol sinyallerine hızlı yanıt verir, bu da tarama titreşim testleri için uygun olmasını sağlar.
- Kararlı titreşim çıkışı: Kapalı döngü kontrol, test boyunca kararlı titreşim seviyelerini korumaya yardımcı olur.
- Programlanabilir testler: Frekans aralığı, tarama hızı, ivme ve döngü sayısı gibi test parametreleri otomatik olarak programlanabilir.
- Yüksek frekanslı testler için uygundur: Özellikle PCB/PCBA, otomotiv elektroniği, sensörler, konektörler, piller ve diğer elektronik bileşenler için uygundur.
- Yüksek otomasyon: Test programları kaydedilebilir ve otomatik olarak yürütülebilir, bu da test verimliliğini ve tekrarlanabilirliğini artırır.
Titreşim test tezgahının yanı sıra, ürün yelpazemiz şunları da kapsamaktadır:
- Sıcaklık / Nem Test Serisi: Sıcaklık nem test kabini, Yürüyüş tipi stabilite kabini, Termal şok test kabini, Sıcaklık nem UV test kabini, Yükselme oranı sıcaklık kabini.
- Yaşlandırma Test Serisi: Yüksek sıcaklık fırını, Vakum kurutma fırını, Hava havalandırmalı yaşlandırma test kabini, Buharlı yaşlandırma test kabini, Ozon test kabini, Yanma testi ekipmanı.
- Hava Simülasyon Test Serisi: Yağmur sprey test kabini, Toz test kabini, Ksenon lamba yaşlandırma test kabini, UV direnci test kabini.
- Mekanik Test Serisi: Titreşim test makinesi, Düşürme test makinesi, Çarpma test makinesi, İvme mekanik şok test cihazı ve daha fazlası.
Yüksek Frekanslı Dikey Titreşimli Elektrodinamik Titreşim Tablası Test Makinesi hakkında daha fazla bilgi almak isterseniz, lütfen çekinmeyinsorularınızı gönderin.
