3000kg.F Rastgele Titreşim Test Cihazları
Ürün Detayları
| Rastgele güç: | Altı ay | maks. hız: | AC 220V, AC 110V |
|---|---|---|---|
| Maks. Yerinden etme: | 75mm | titreşim yönü: | Üç Eksen |
| başvuru: | test laboratuvarı, pil, otomobil parçaları | Standart: | <90 bağıl nem (yoğuşmasız) |
| Vurgulamak |
3000kg.f Rastgele Titreşim Test Cihazları,CE Rastgele Titreşim Test Cihazları,3000kg.f Elektrodinamik Titreşim Makinesi |
||
Ürün Açıklaması

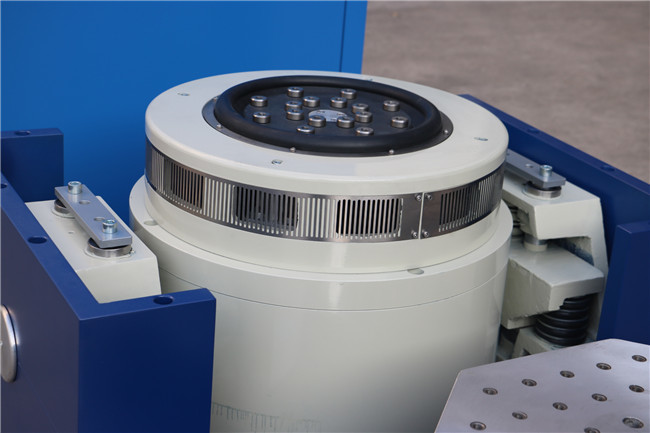

Hava soğutmalı seri titreşim masası, küçük ve orta ölçekli test numuneleri için tasarlanmış geniş frekanslı bir titreşim test sistemidir. Frekans aralığı 3000 Hz'e kadar ulaşabilir (385 modeli 5000 Hz'e ulaşabilir). Her titreşim masası modeli, güvenilir yerinde doğrulama (616, 816 ve 624 modelleri için karbon fiber levha) ile metal yarım daire destek bileşenleri ve hareketli bobin kılavuz sistemi olarak yüksek rijitlikte lineer rulman kullanır.
| Model |
Nominal Kuvvet (N) |
Maks. Kuvvet (N) |
Frekans Aralığı (Hz) |
Maks. Yer değiştirme (mm) |
Maks. İvme (g) |
Maks. Hız (m/s) |
Armatür Kütlesi (kg) |
Maks. Yük (kg) |
Armatür Çapı (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 5 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
Titreşim kontrol ve ölçüm sistemi öncelikli olarak titreşim testi ve sinyal analizi için tasarlanmıştır. Temel sistem özellikleri şunları içerir:
- Sinüs süpürme test yeteneği
- 1 kontrol ve ölçüm kanalı
- 5000 Hz'e kadar frekans aralığı
- Süpürme frekansı, zarf, eşit genlik, eşit hız, eşit ivme ve değişken ivme modları
- Analiz modları: RMS ve izleme filtreleme
- Süpürme frekansı modları: doğrusal logaritmik, pozitif ve negatif süpürme ve sabit frekans
Rezonans arama: Sistem, rezonans noktalarını belirleyerek rezonans durumu aramalarını tamamlayabilir. Bu işlev, kullanıcıların rezonans sorunlarını önlemek için ürün kurulumunu, üretim süreçlerini ve fikstürleri daha iyi değerlendirmelerine yardımcı olur.
Bekletme işlevi: Rezonans noktasında test ürününün güvenilirliğini artırmak gerektiğinde, bekletme işlevi kullanıcının rezonans noktasındaki numuneye verilen hasar derecesini değerlendirmesine olanak tanır. Bekletme süresi tamamen yapılandırılabilir.
Yukarıda açıklanan dört fonksiyona ek olarak, titreşim test sistemi sinüsoidal rastgele ve rastgele titreşim testi de gerçekleştirebilir.
SSS:
S1: Elektrodinamik Titreşim Sarsıcısı Nedir?
CE: Elektrodinamik titreşim sarsıcısı, ürünlerin nakliye, çalışma veya servis sırasında karşılaşabileceği titreşim koşullarını simüle etmek için kullanılan bir test sistemidir. Güvenilirlik, dayanıklılık ve yeterlilik testleri için yaygın olarak kullanılır.
S2: Hangi ürünler test edilebilir?
CE: Elektronik bileşenler, otomotiv parçaları, piller, havacılık bileşenleri, elektrikli ürünler, ambalajlar, iletişim ekipmanları ve titreşim testi gerektiren diğer ürünler için kullanılabilir.
S3: Sarsıcı hangi titreşim testlerini yapabilir?
CE: Sistem konfigürasyonuna bağlı olarak, sinüs titreşimi, rastgele titreşim, şok testi, rezonans arama, frekans süpürme ve diğer programlanabilir titreşim testlerini gerçekleştirebilir.
S4: Maksimum test frekansı nedir?
CE: Maksimum frekans modele ve konfigürasyona bağlıdır. Farklı frekans gereksinimleri için farklı sarsıcı modelleri mevcuttur. Lütfen uygun bir model önermemiz için gerekli frekans aralığınızı belirtin.
S5: Doğru sarsıcı modeli nasıl seçilir?
CE: Ana faktörler şunlardır:
- Maksimum numune ağırlığı
- Numune boyutları
- Gerekli titreşim yönü
- Frekans aralığı
- Maksimum ivme
- Yer değiştirme
- Gerekli titreşim testi standardı
Bu parametrelere dayanarak uygun bir sarsıcı sistemi önerebiliriz.
S6: Sarsıcı hem dikey hem de yatay titreşim yapabilir mi?
CE: Evet. Konfigürasyona bağlı olarak, sistem dikey test kurulumu, yatay test kurulumu veya her ikisi ile birlikte tedarik edilebilir.
S7: Rastgele titreşim testi yapabilir mi?
CE: Evet. PSD tabanlı test profilleri dahil olmak üzere rastgele titreşim testi için uygun bir titreşim kontrol ünitesi yapılandırılabilir.
S8: Şok testi yapabilir mi?
CE: Evet, seçilen sarsıcı sisteminin gerekli şok profili için yeterli kuvvete, yer değiştirmeye ve ivme kapasitesine sahip olması koşuluyla.
Elektrodinamik titreşim sarsıcısı, yüksek frekanslı titreşim testi için çeşitli avantajlar sunar:
- Geniş frekans aralığı: Hem düşük frekanslı hem de yüksek frekanslı titreşim testleri için uygundur, özellikle elektronik ve otomotiv bileşenleri için.
- Yüksek kontrol doğruluğu: Frekans, ivme, yer değiştirme, hız ve test süresi hassas bir şekilde kontrol edilebilir.
- Hızlı yanıt: Elektrodinamik tahrik sistemi kontrol sinyallerine hızlı yanıt verir, bu da süpürme titreşim testleri için uygun olmasını sağlar.
- Kararlı titreşim çıkışı: Kapalı döngü kontrol, test boyunca kararlı titreşim seviyelerini korumaya yardımcı olur.
- Programlanabilir testler: Frekans aralığı, süpürme hızı, ivme ve döngü sayısı gibi test parametreleri otomatik olarak programlanabilir.
- Yüksek frekanslı testler için uygundur: Özellikle PCB/PCBA, otomotiv elektroniği, sensörler, konektörler, piller ve diğer elektronik bileşenler için uygundur.
- Yüksek otomasyon: Test programları kaydedilebilir ve otomatik olarak yürütülebilir, bu da test verimliliğini ve tekrarlanabilirliğini artırır.
Ürün Özellikleri
3000kg.F üç eksenli rastgele titreşim test cihazı, 30000N kuvvet, 1,8 m/s hız, 75 mm yer değiştirme sağlar, MIL STD 810G uyumludur. Güvenilir, verimli dayanıklılık doğrulaması için hava soğutmalı, yüksek sertlikte doğrusal yatak kılavuzlu ve rezonans aramalı pil, otomobil parçaları ve laboratuvar testleri için idealdir.
