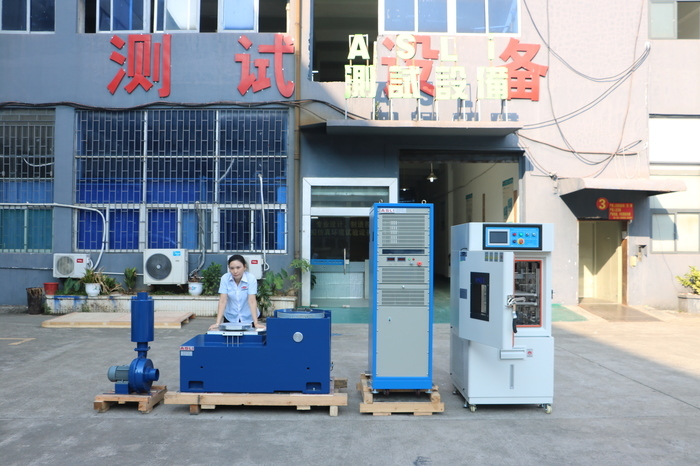

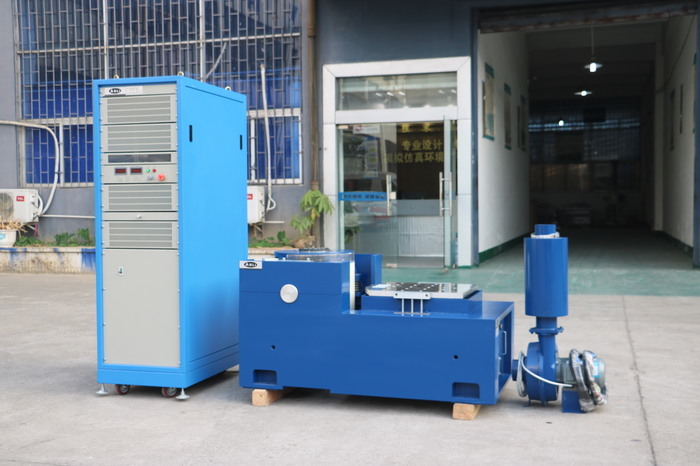

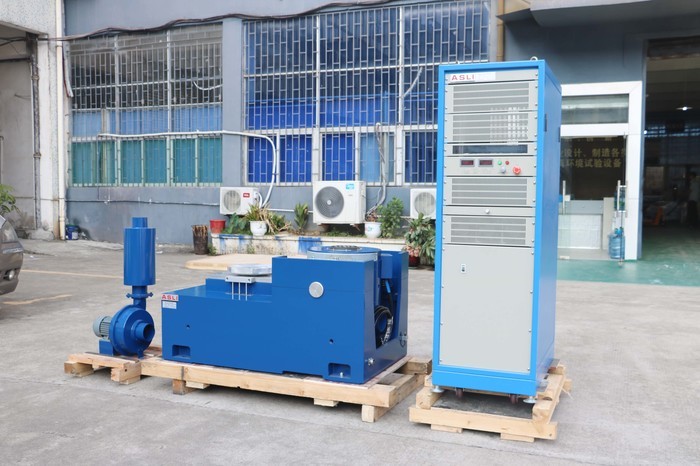

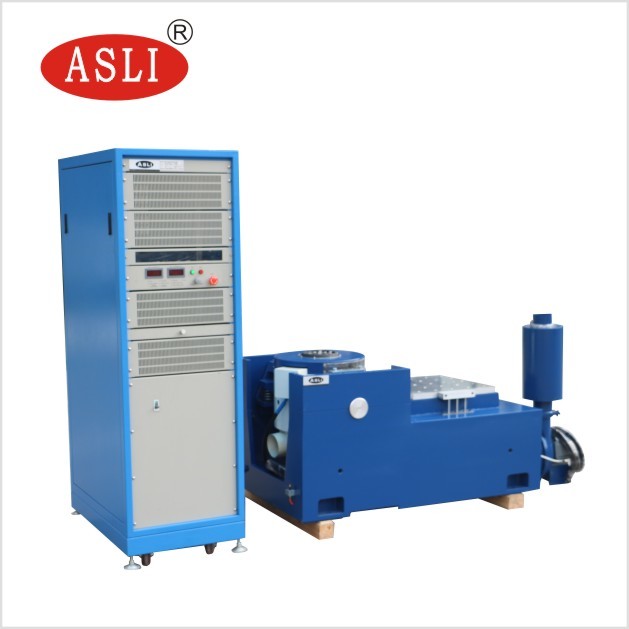

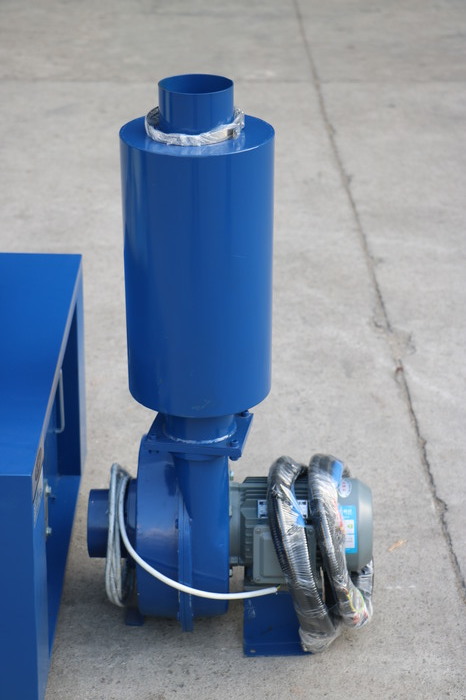

Yüksek Frekanslı Elektrodinamik Sarsıcı Titreşim Test Tezgahı
Uygulama:
Elektrodinamik Yüksek Frekanslı Titreşim sarsıcı serisi ürünlerin üreticisiyiz, 'çift manyetik devre yapısı', 'kendi kendine üretilen iskelet hareket daireleri', 'Hava Desteği’ ve 'makaralı rulmanlar ve lineer kılavuzluk', 'trunnion izolasyonu’ gelişmiş modern teknoloji ve özel teknoloji benimsenerek, X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testleri tamamlanabilir, klasik (yarım - sinüs, yamuk, testere dişi dalga) darbe ve şok tepki spektrumu testi ile tamamlanabilir. Bu ürünler, ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli cihazlar, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
Elektrodinamik Yüksek Frekanslı Titreşim Test Cihazı teknik parametreleri:
| Ağırlık (kg) |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s2) | Nominal Hız(m/s) |
Nominal yer değiştirme (p-p)mm |
Maks. Yükleme (Kg) | hareketli bobin(Kg) |
Boyutu Hareketli bobin(mm) |
| ES-1 | Φ600 | Φ600 | 3-3500 | 400 | 1.2 | 1500 | 70 | 2.5 | Φ150 |
| ES-2 | 300×300 | 300×300 | 3-3500 | 800 | 1.6 | 1500 | 70 | 2.5 | Φ150 |
| ES-2a | 300×300 | 300×300 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | Φ600 | 1.6 | 1500 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | Φ600 | 1.6 | 1500 | 350 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | Φ600 | 1.6 | 51 | 350 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | Φ600 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | Φ600 | 1.8 | 51 | 300 | 500 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | Φ600 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | Φ600 | 1.8 | 51 | 500×500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | Φ600 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | Φ600 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | Φ600 | 1.8 | 51 | Φ600 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | Φ600 | 1.8 | 51 | 1100 | 90 | VT600 |
| ES-160 | 160000 | 160000 | 3-2100 | Φ600 | 1.8 | 51 | 400×400 | 150 | VT0303 |
| ES-200 | 200000 | 200000 | 3-2000 | Φ600 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | Φ600 | 1.8 | 51 | 4500 | 300 | Φ870 |
Titreşim Sarsıcı Özellikleri:
1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek bir aşama eksenel rezonans frekansına sahiptir.
2. Çift manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithal yönlendirmeli kompozit gövde sertliği yönlendirmesi, eksantrik yük kapasitesi.

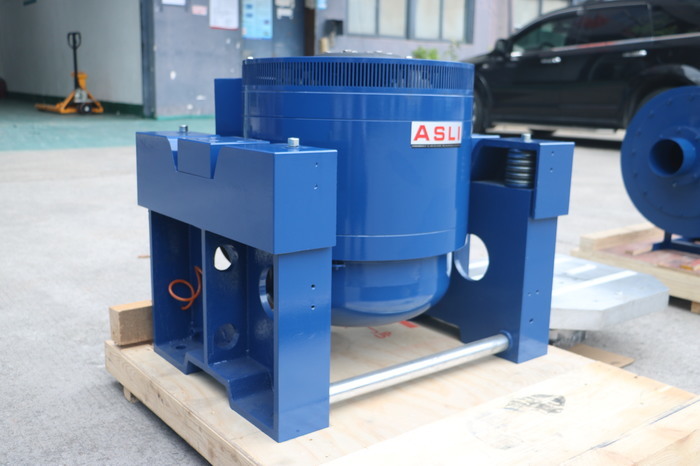

4. Trunnion izolasyon temeli, hormon kullanımı için özel olarak tasarlanmıştır, mobil kurulum kolaylığı.
5. Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji sistemi.
6. Yeni kanal tasarımı ve soğutma etkisini artırın.
7. Statik sertlik, dinamik sertlik, küçük balonlu yatak, titreşim tablası kapasitesini artırır, düşük frekans performansını iyileştirir.2-1 Teknik parametreler
(1) Nominal Kuvvet: sinüs kuvveti 3000N; rastgele kuvvet 3000N; şok kuvveti 6000N;
(2) Frekans Aralığı: 3Hz ila 3500Hz, Sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
(3) Süpürme Frekansı Modu: doğrusal, logaritmik, ileri geri süpürme, sabit frekans
(4) Süpürme Frekansı Sayısı: 1 ila 32767
(5) Süpürme Frekansı Süresi: sabit frekans/tek 1-3600 dakika, süpürme frekansı eğrileri görüntülenebilir.
(6) Maks. İvme ;1000m/s
2 (yük yok)(7) Maks. Hız: 1.6m/s
(8) Maks. Yer Değiştirme:25mmp-p (yük yok), çift tepe
(9) Darbe Yer Değiştirme: 25mm
(10) Hareketli Bobinin Ağırlığı: 3.5 kg
(11) Titreşim Yönleri: dikey
(12) Titreşim Dalgası: sinüs, rastgele, şok
(13) Hareketli Bobinin Çapı: Φ150mm
(14) Titreşim Sistemi Boyutu: G750xY599xD680 mm
(15) Titreşim Sistemi ağırlığı: 490KG
Titreşim Sistemi Hakkında
(1) Yüksek manyetik alan yoğunluğunu sağlamak ve akı kaçağını azaltmak için çift manyetik devre yapısı;
Özel degaussing yapısı, akı kaçağını 1 mt'nin altına düşürebilir
(2) Saptırma yüküne karşı güçlü direnç için U tipi yay, makaralar ve lineer yatak
(3) Hava yayı, titreşim izolasyonu için kullanılır; Ağır yük altında bile titreşim sistemi istikrarlı bir şekilde çalışır;
özel bir temel gerekmez
(4) Titreşim test cihazının aşırı ısınma, aşırı yük, aşırı akım, aşırı gerilim ve
aşırı yer değiştirmesi için koruma cihazları sağlanmıştır;
Aşırı gerilim, düşük gerilim, faz eksikliği için elektrik şebekesi koruma cihazları;
Sürücü gücü, akım sınırlama, yumuşak başlatma, aşırı sıcaklık, kısa devre, modül arızası koruması
(5) Sinüs, rastgele, darbe çevresel testlerini tamamlayabilir
(6) Bu sistem, voltaj dalgalanması için az gereksinim duyar, ≤±%10 OK'dir
(7) Bu sistem, Topraklama direnci için az gereksinim duyar, ≤4Ω OK'dir
(8) Yüksek güvenilirlik, özellikle uzun süreli çalışma için uygundur
yatay stand özellikleri:
1. Daha yüksek ivme ve çalışma frekansını gerçekleştirmek, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için küçük yükleme tezgahı içinde.
2. Yatay tezgah ve titreşim tezgahı, mükemmel yapıya, kurulum ve ayarlama kolaylığına sahip entegre tiptedir.
3. Eğim dirençli ve önyükleme dirençli kapasiteye sahip statik basınç izi, V şekli.
Dahili yağ pompası, iyi yapı ve kolay kullanım.
yatay genişletici teknik parametreleri:
Model
| Ağırlık (kg) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) | LT0303 |
| 300×300×22 |
300×300×26 300×300×30 5-1000 |
5-1300 89.1 57.7 |
7.8 9.0 LT0404 |
| 400×400×22 |
400×400×26 400×400×30 5-l000 |
5-1400 126 57.7 |
13.2 16.0 LT0505 |
| 500×500×25 |
500×500×30 500×500×35 5-1000 |
5-1300 89.1 57.7 |
23.1 27.0 LT0606 |
| 600×600×25 |
600×600×30 600×600×40 5-1000 |
5-1300 5-2000 57.7 |
33.0 45 LT0707 |
| 700×700×25 |
700×700×30 700×700×35 5-800 |
5-1100 5-1500 89.1 |
44.2 52 LT0808 |
| 800×800×30 |
800×800×40 800× 800×45 5-1000 |
5-1300 89.1 57.7 |
76.9 86.5 LT 1010 |
| 1000× 1000×30 |
1000× 1000×40 1000× 1000×50 5-1000 |
5-1300 5-1500 89.1 |
118.8 147 LT 1212 |
| 1200× 1200×30 |
1200× 1200×40 1200× 1200×50 5-800 |
5-1100 5-1400 126 |
168 210 dikey uzatılmış tezgah özellikleri: |
VT dikey uzatılmış tezgah ve belirtilen kelepçeler, hassas hesaplama, ayrıntılı tasarım, müşterinin mükemmel yapıya, yüksek kaliteli malzemeye göre en iyi performansı elde etmesini sağlamak
ve işçilik.
dikey genişletici teknik parametreleri:
Model
| Ağırlık (kg) | Maks. Frekans (Hz) | Tezgah Boyutu | VT300 |
| 10 | 2000 | 300×300 | VT400 |
| 16 | 2000 | 300×300 | VT500 |
| 25 | 1500 | 400×400 | VT600 |
| 35 | 1000 | Φ600 | VT0303 |
| 15 | 2000 | 300×300 | VT0404 |
| 22 | 1500 | 400×400 | VT0505 |
| 30 | 500 | 500×500 | VT0606 |
| 58 | 350 | Φ1200 | VT0808 |
| 140 | 350 | Φ1200 | VTl010 |
| 180 | 350 | Φ1200 | VT1212 |
| 250 | 350 | Φ1200 | VT1212 (Yuvarlak tezgah) |
| 220 | 350 | Φ1200 | Yüksek Frekanslı Elektrodinamik Sarsıcı Titreşim Test Tezgahı hakkında herhangi bir sorunuz varsa, lütfen benimle iletişime geçmekten çekinmeyin. |
