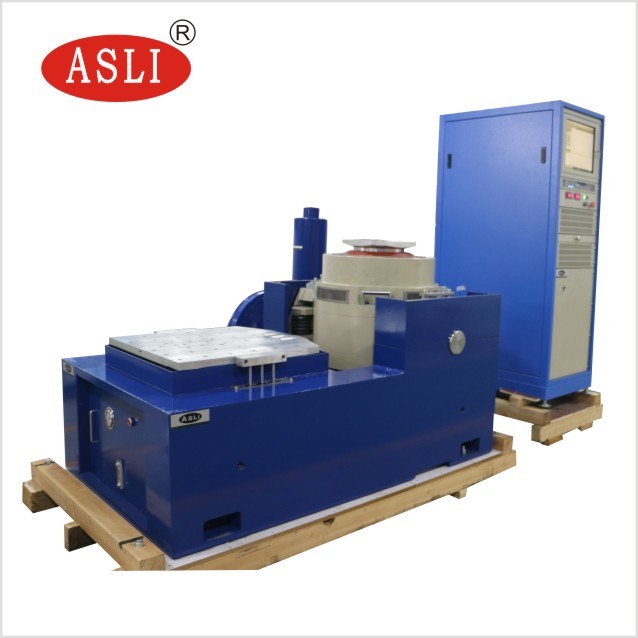

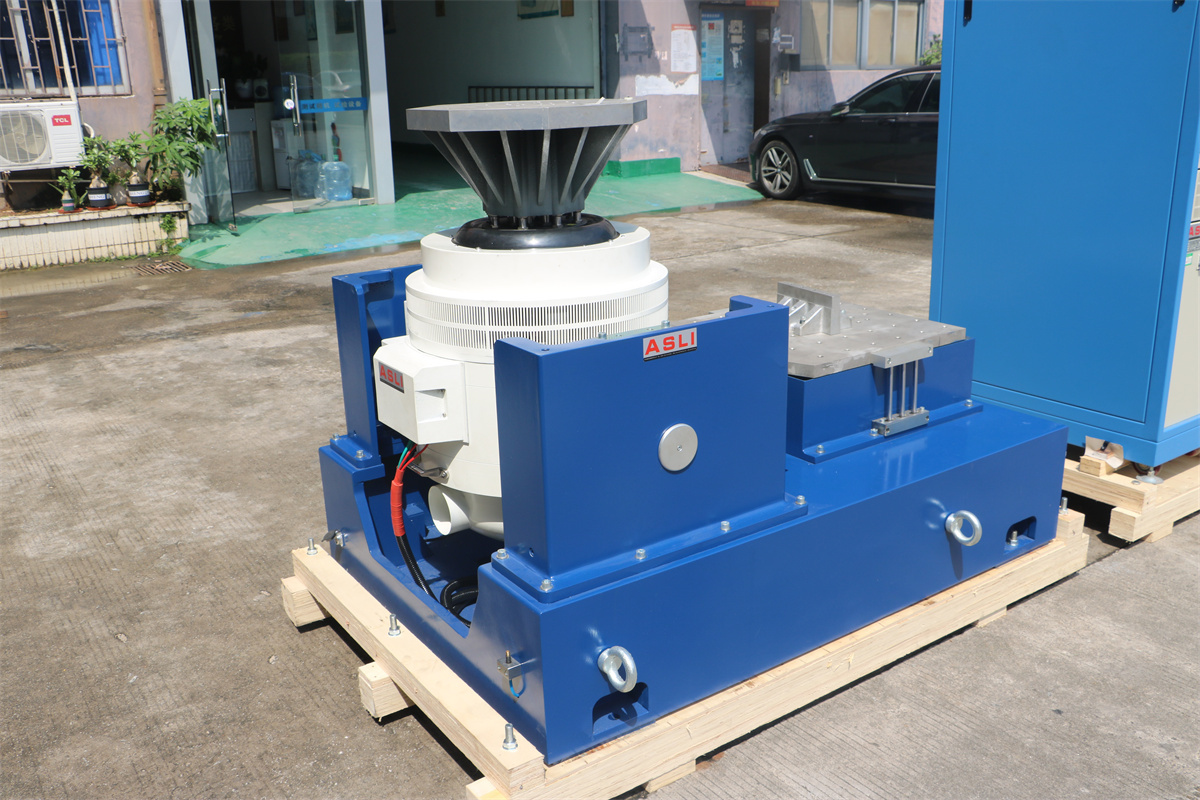

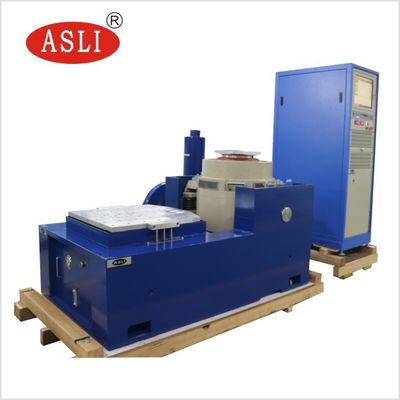

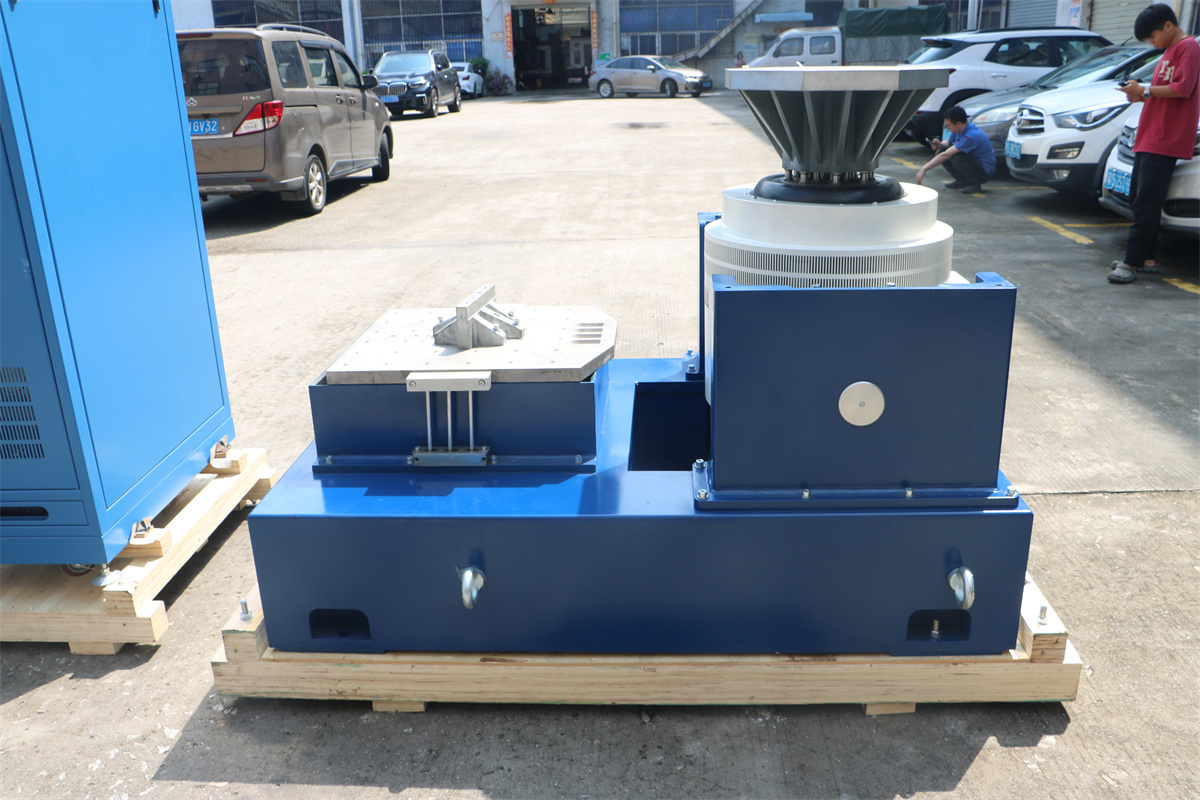

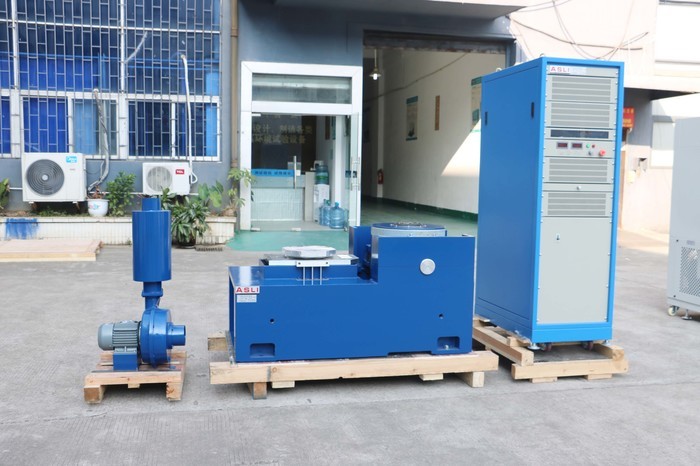

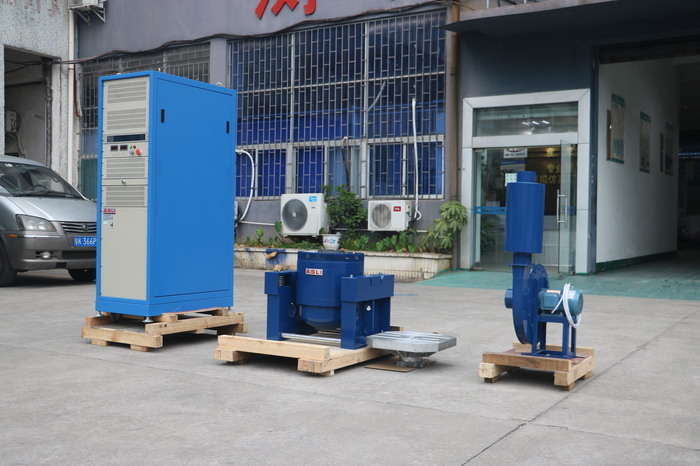

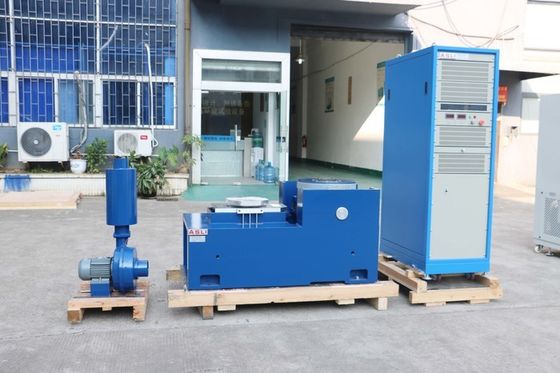

Taşıma Simülasyonu Yüksek Frekanslı Elektromanyetik Titreşim Sarsıcı (Yatay Tabla)
Product Details
| sine force: | 60000N | speed: | 1.8m/s |
|---|---|---|---|
| displacement: | 51mm | frequency: | 3~3500HZ |
| loading: | 250kg | Acceleration: | 100g |
| armature: | 230mm | vibration direction: | 3 Axis |
| application: | Aerospace | function: | Sine & Random |
| Vurgulamak |
yüksek frekanslı titreşim çalkalayıcı,Elektromanyetik Titreşim Sarsıcı Tabla,yatay tabla titreşim sarsıcı |
||
Product Description
Yatay Tablalı Taşıma Simülasyonu Yüksek Frekanslı Elektromanyetik Titreşim Çalkalayıcı, titiz uluslararası test standartlarını karşılamak üzere tasarlanmış yüksek performanslı bir titreşim test sistemidir. Üç eksende (X, Y, Z) sinüzoidal, rastgele ve şok titreşim testleri gerçekleştirebilme yeteneğine sahiptir, bu da onu çok çeşitli endüstriyel ve araştırma uygulamaları için uygun hale getirir.
Bu sistem aşağıdaki test standartlarına uygundur: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS, ve diğerleri.
Yüksek Frekanslı Titreşim Test Makinesi / Dikey Çalkalayıcı Sistemi, IEC, ISTA ve MIL-STD test standartları için tasarlanmıştır. Çift manyetik devre yapısı, kendi kendine oluşan iskelet hareket daireleri, havadan destek, doğrusal kılavuzlu makaralı yataklar ve mafsal izolasyonu gibi gelişmiş teknolojileri içerir. Bu özellikler, X, Y, Z üç eksenli sinüzoidal titreşim testlerinin, geniş bant rastgele titreşim testlerinin, klasik (yarım sinüs) darbe testlerinin ve şok tepki spektrumu testlerinin tamamlanmasını sağlar.
Ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
| Parametre | Değer |
|---|---|
| Sistem Modeli | ES-60 |
| Frekans Aralığı (Hz) | 3 ~ 3500 |
| Nominal Kuvvet — Sinüs (N) | 60000 |
| Nominal Kuvvet — Rastgele (N) | 60000 |
| Nominal Kuvvet — Şok (N) | 120000 |
| Maksimum İvme — Sinüs (m/s²) | 1000 |
| Maksimum İvme — Rastgele (m/s² rms) | 1000 |
| Maksimum İvme — Şok (m/s²) | 2000 |
| Maksimum Hız — Sinüs (m/s) | 1.8 |
| Maksimum Hız — Şok (m/s) | 1.8 |
| Maksimum Yer Değiştirme — Seyahat (mm p-p) | 51 |
| Hareketli Bobin Kütlesi (kg) | 60 |
| Hareketli Bobin Boyutu | Çap 40 mm |
| Dikey Tablo Boyutu | Özelleştirilmiş — test gereksinimlerine göre seçilir |
| Yatay Tablo Boyutu | Özelleştirilmiş — test gereksinimlerine göre seçilir |
| Maksimum Yük (kg) | 800 |
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p mm) | Maks. Yük (kg) | Hareketli Bobin (kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
- Daha yüksek aşama eksenel rezonans frekansına sahip iyi tasarlanmış dinamik daire iskeleti.
- Çift manyetik devre tasarımı, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel düzen sağlar.
- Rocker kolu makaralı yatakları, düz ve ithal yönelimli kompozit gövde sertliği yönelimi ile mükemmel eksantrik yük kapasitesi sağlar.
- Mafsal izolasyon temeli, hormon kullanımı için özeldir ve mobil kurulum kolaylığı sağlar.
- Gelişmiş teknoloji hareketli sistem, dinamik dairenin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Yatağın küçük balonunun statik sertliği ve dinamik sertliği, titreşim tablosu yatak kapasitesini yükseltir ve düşük frekans performansını iyileştirir.
Yatay Tablalı Taşıma Simülasyonu Yüksek Frekanslı Elektromanyetik Titreşim Çalkalayıcı hakkında daha fazla bilgiye ihtiyacınız olursa, lütfen sorgunuzu göndermekten çekinmeyin.
