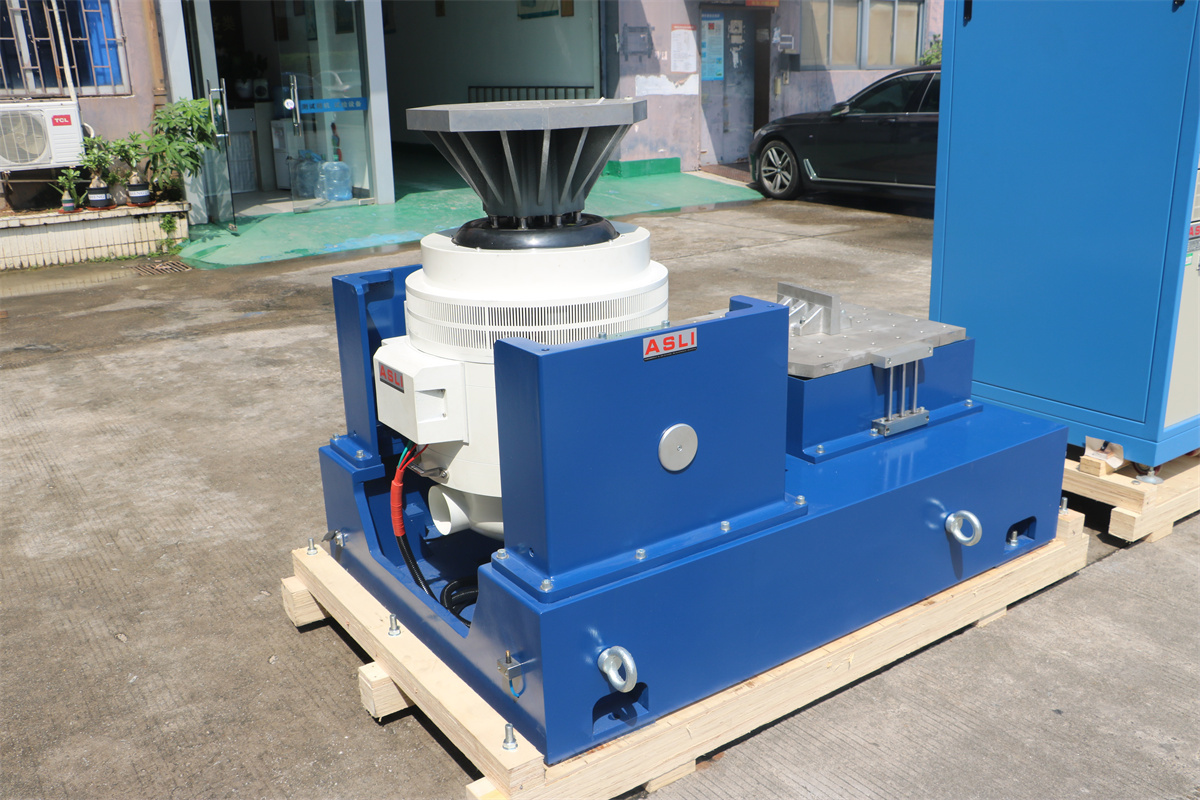

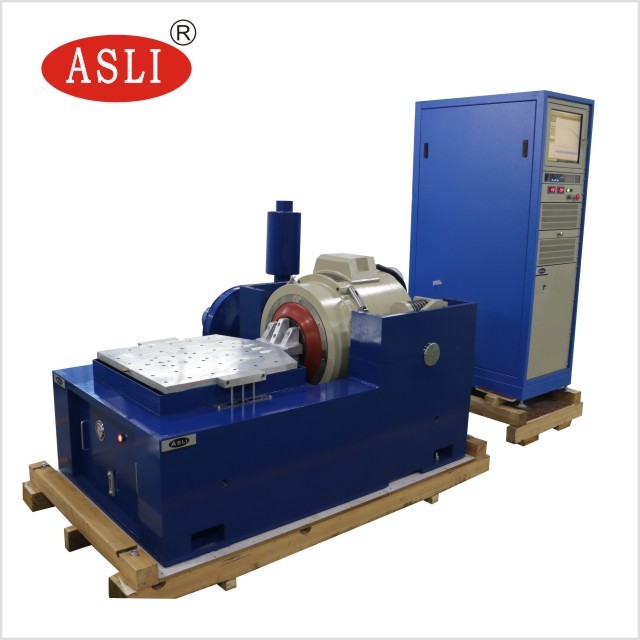

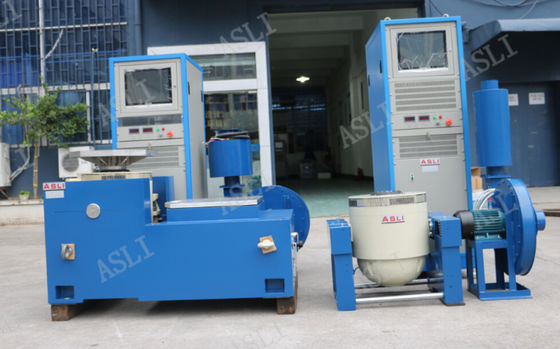

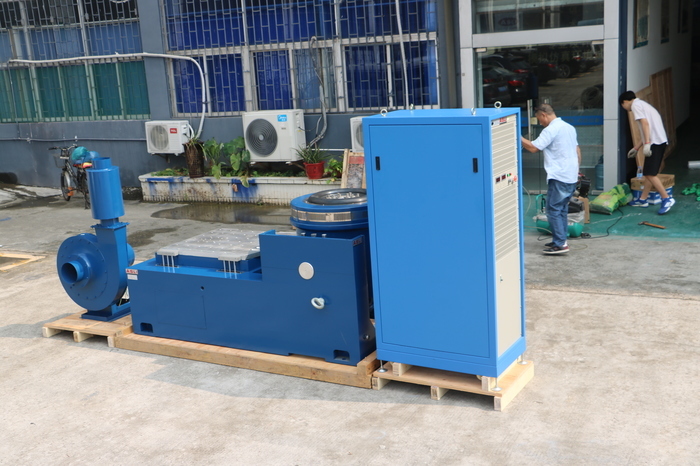

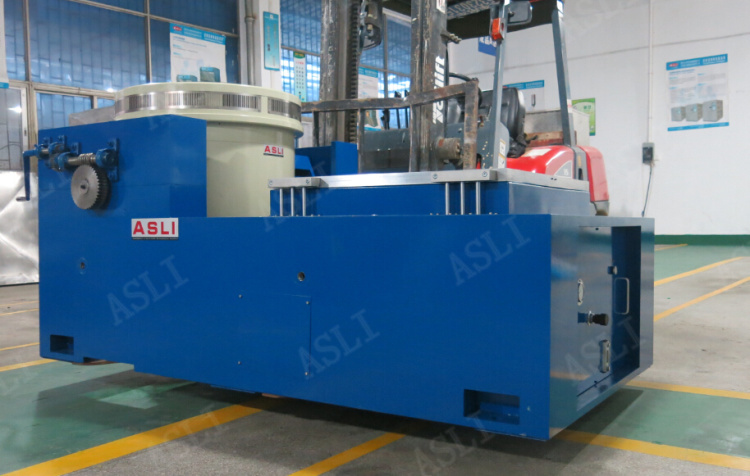

XYZ Ekseni Elektromanyetik Yatay ve Dikey Titreşim Rastgele Titreşim Test Ekipmanı
Uygulama
Yüksek Frekans Titreşim Sarsıcısı, 'çift manyetik devre yapısı', 'kendi kendine oluşan iskelet hareket halkaları', 'Havadan Destek' ve 'rulmanlar ve doğrusal kılavuz', 'kaldıraç izolasyonu' gibi gelişmiş modern teknolojileri ve özel teknolojileri benimsemiştir, X, Y, Z üç eksenli sinüs titreşim testi ve geniş bant rastgele titreşim testlerini tamamlayabilir, klasik (yarım - sinüs) darbe ve şok tepki spektrumu testlerini tamamlayabilir. Ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
(1) Nominal Kuvvet: sinüs kuvveti10000N; rastgele kuvvet 10000N; şok kuvveti 20000N;
(2) Frekans Aralığı:3Hz ila 3000Hz, Sabit frekans, ileri geri tarama, sinüs, rastgele, şok
(3) Frekans Tarama Modu: doğrusal, logaritmik, ileri geri tarama, sabit frekans
(4) Frekans Tarama Sayısı: 1 ila 32767
(5) Frekans Tarama Süresi: sabit frekans/tek 1-3600 dakika, frekans tarama eğrileri görüntülenebilir.
(6) Maks. İvme1000m/s2 (yüksüz)
(7) Maks. Hız: 1.8/s
(8) Maks. Yer Değiştirme:51mmp-p (yüksüz), çift tepe
(9) Darbe Yer Değiştirme: 51mm
(10) Hareketli Bobin Ağırlığı:14kg
(12) Titreşim Dalgası: sinüs, rastgele, şok
(13) Hareketli Bobin Çapı: Φ240 mm
(14) Titreşim Sistemi Boyutu: G1060xY750xD845mm
(15) Titreşim Sistemi Ağırlığı: 960KG

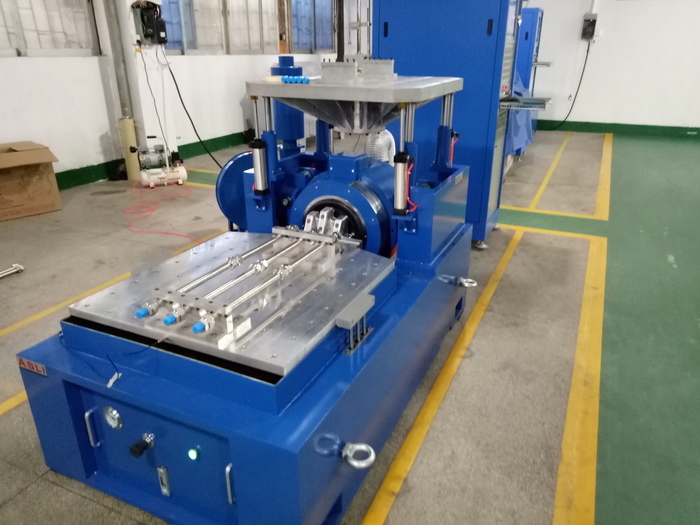

(16) 600mm*600mm dikey genişletici ve 600*600mm yatay kaydırma tablası
Teknik Parametreler:
| Ad | Otomotiv Parçaları İçin Ambalaj Titreşim Tablası/Titreşim Tablası Test Cihazı | ||||||||
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s2) | Nominal Hız(m/s) | Nominal Yer Değiştirme (p-p)mm | Maks. Yük (Kg) | hareketli bobin (Kg) | Hareketli Bobin Boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Titreşim Jeneratörü 1 set
(2) Titreşim Kontrol Cihazı 1 set
(3) İletişim Bağlantı Odası 1 set
(4) DA-10 Güç Amplifikatörü 1 set
(5) Uyarma Gücü 1 adet
(7) Sürücü Yazılımı 1 set
(8) Soğutma Sistemi 1 set
(9) Endüstriyel Bilgisayar 1 set
(10) Renkli Yazıcı 1 set (Opsiyonel)
(11) İvme Sensörü (çıkış hattı dahil) 1 adet
(12) Titreşim Fikstürü 1 set (isteğe bağlı, test örneğine göre
Dijital Titreşim Kontrol Cihazı
Titreşim kontrol cihazı, şirketimiz tarafından uluslararası gelişmiş dağıtılmış sistem mimarisini benimseyen en son tasarımdır ve çekirdeği TI şirketinin en son TMS320 serisi 32-bit kayan noktalı yüksek hızlı işlemcisidir. Test raporu otomatik olarak Word'de oluşturulur. Test sırasında veya sonrasında test raporu düzenlenebilir ve ardından otomatik veya manuel olarak oluşturulabilir.
XYZ Ekseni Elektromanyetik Yatay ve Dikey Titreşim Rastgele Titreşim Test Ekipmanı hakkında herhangi bir şüpheniz veya ihtiyacınız olursa lütfen benimle iletişime geçmekten çekinmeyin.
