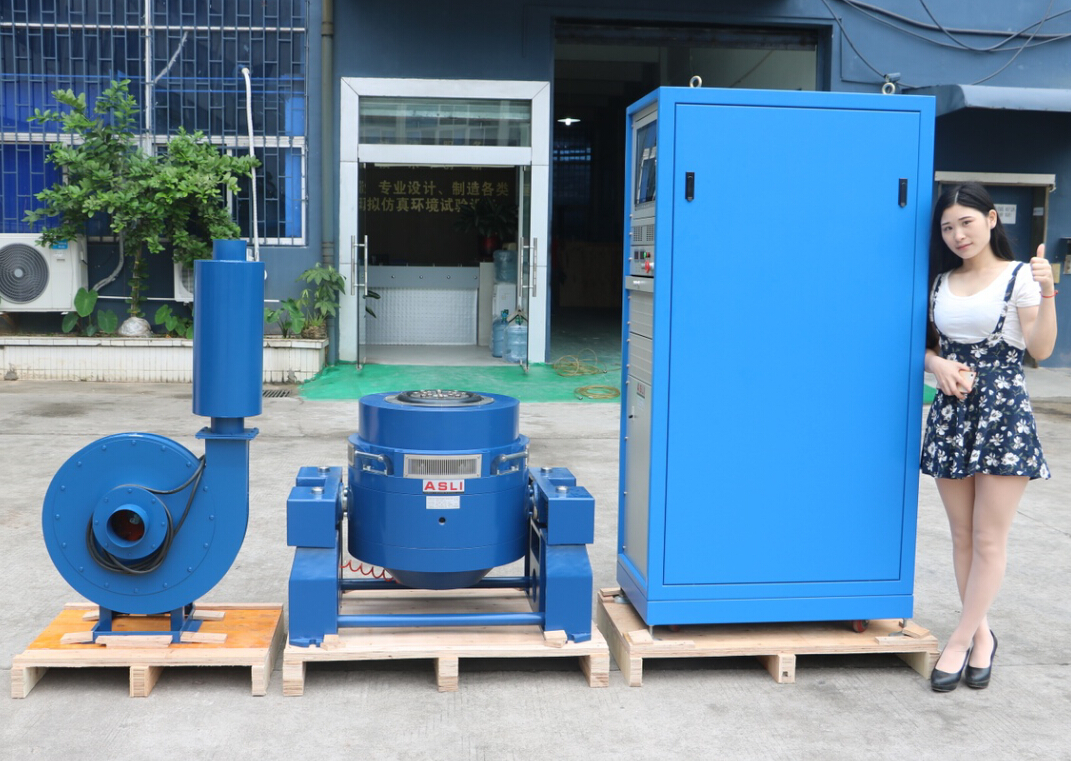

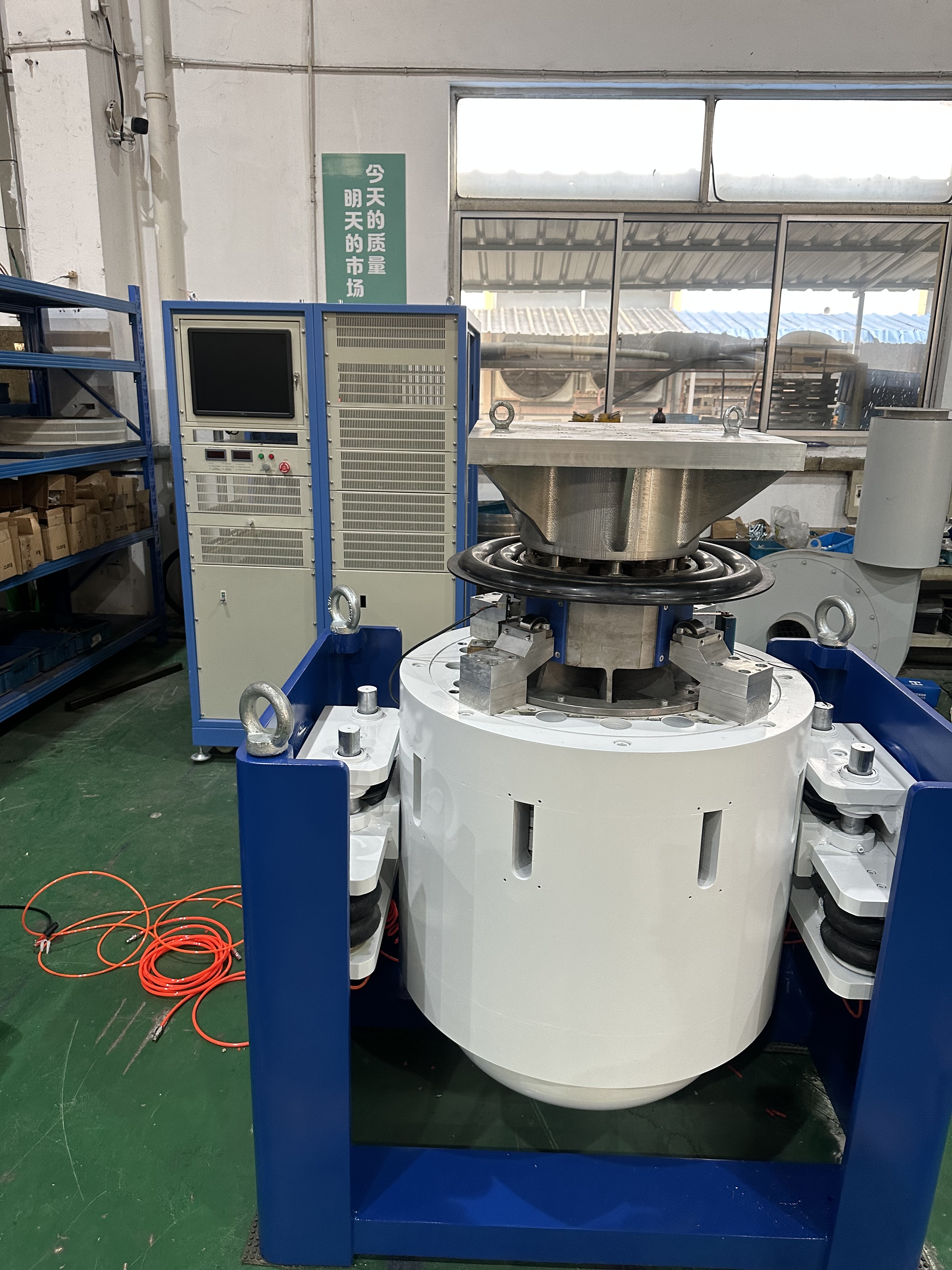

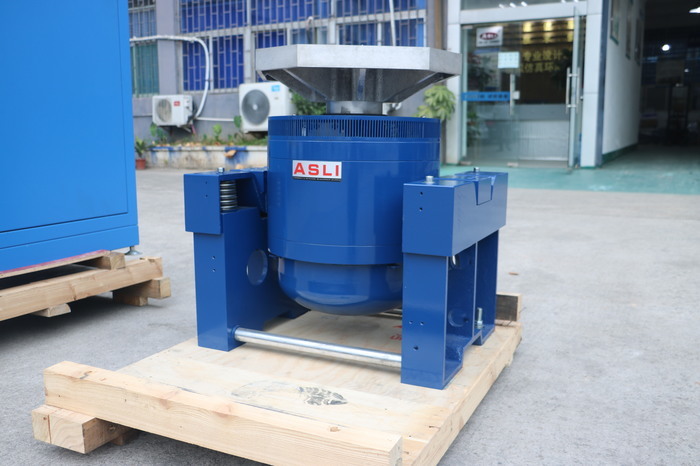

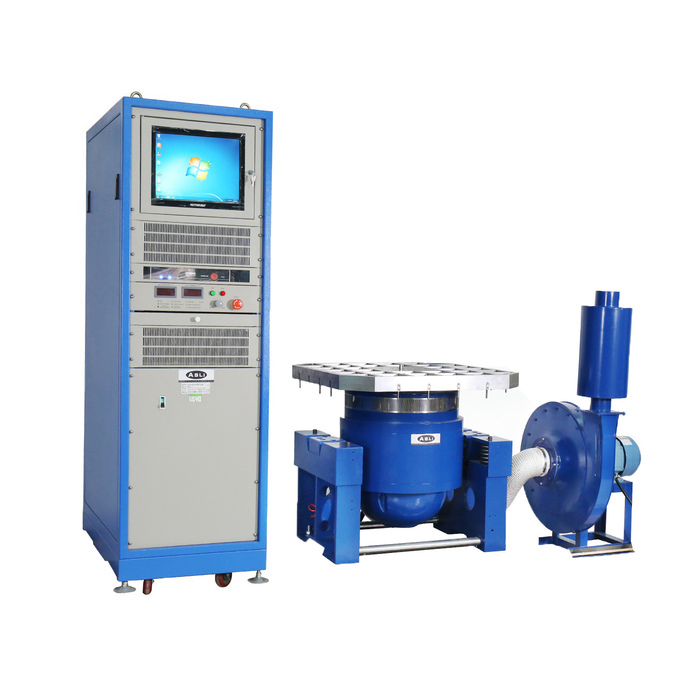

RTCA DO-227 UN68.3 Piller için Dikey Titreşim Elektrodinamik Çalkalayıcı
Titreşim çalkalayıcı için çeşitli endüstrilerde kullanılan terminoloji:
Uygulama:
Biz üreticisiyizDikey Titreşim Elektrodinamik Çalkalayıcı serisi ürünler, 'çift manyetik devre yapısı', 'kendi kendine üretilen iskelet hareket daireleri', 'Hava Desteği' ve 'makaralı rulmanlar ve lineer kılavuzluk', 'boyunduruk izolasyonu' gelişmiş modern teknoloji ve özel teknoloji benimsenmiştir, X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testlerinde tamamlanabilir, klasik (yarım - sinüs, yamuk, testere dişi dalga) darbe ve şok tepki spektrumu testi ile tamamlanacaktır. Bu ürünler savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
Elektrodinamik Yüksek Frekanslı Titreşim Test Cihazı teknik parametreleri:
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s2) | Nominal Hız(m/s) |
Nominal yer değiştirme (p-p)mm |
Maks. Yükleme (Kg) | hareketli bobin(Kg) |
Boyutu Hareketli bobin(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Yüksek Frekanslı Titreşim Test Cihazı Özellikleri:
1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek bir aşama eksenel rezonans frekansına sahiptir.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Roker Kolu makaralı rulmanlar düz ve ithal yönelimli kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Boyunduruk izolasyon temeli hormon kullanımı için ayrılmıştır, mobil kurulum kolaylığı.
5. Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji sistemi etrafında hareket edin.
6. Yeni kanal tasarımı ve soğutma etkisini artırın.
7. Rulmanların statik sertliği, dinamik sertliği küçük balon, titreşim tablası kapasitesini artırarak, düşük frekans performansını iyileştirir.
yatay stand özellikleri: (isteğe bağlı)
1. Daha yüksek ivme ve çalışma frekansını gerçekleştirmek için küçük yükleme tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için.
2. Yatay tezgah ve titreşim tezgahı entegre tiptedir, mükemmel yapıya, kurulum ve ayarlama kolaylığına sahiptir.
3. Statik basınç izi, V şeklinde, eğime dayanıklı ve önyüklemeye dayanıklı kapasiteye sahiptir.
Dahili yağ pompası, iyi yapı ve kolay kullanım.
yatay genişletici teknik parametreleri:
| Model | Tezgah Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
dikey uzatılmış tezgah özellikleri:
VT dikey uzatılmış tezgah ve belirtilen kelepçeler, hassas hesaplama, ayrıntılı tasarım, müşterinin mükemmel yapıya, yüksek kaliteli malzemeye göre en iyi performansı elde etmesini sağlamak için
ve işçilik.
dikey genişletici teknik parametreleri:
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Tezgah Boyutu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Yuvarlak tezgah) | 220 | 350 | Φ1200 |
Hakkında herhangi bir ilgili sorunuz varsa SRTCA DO-227 UN68.3 Piller için Dikey Titreşim Elektrodinamik Çalkalayıcı, lütfen benimle iletişime geçmekten çekinmeyin.
