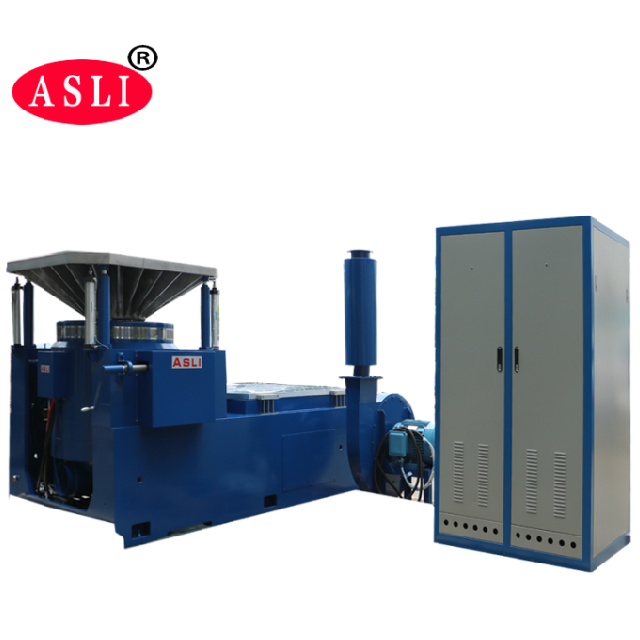

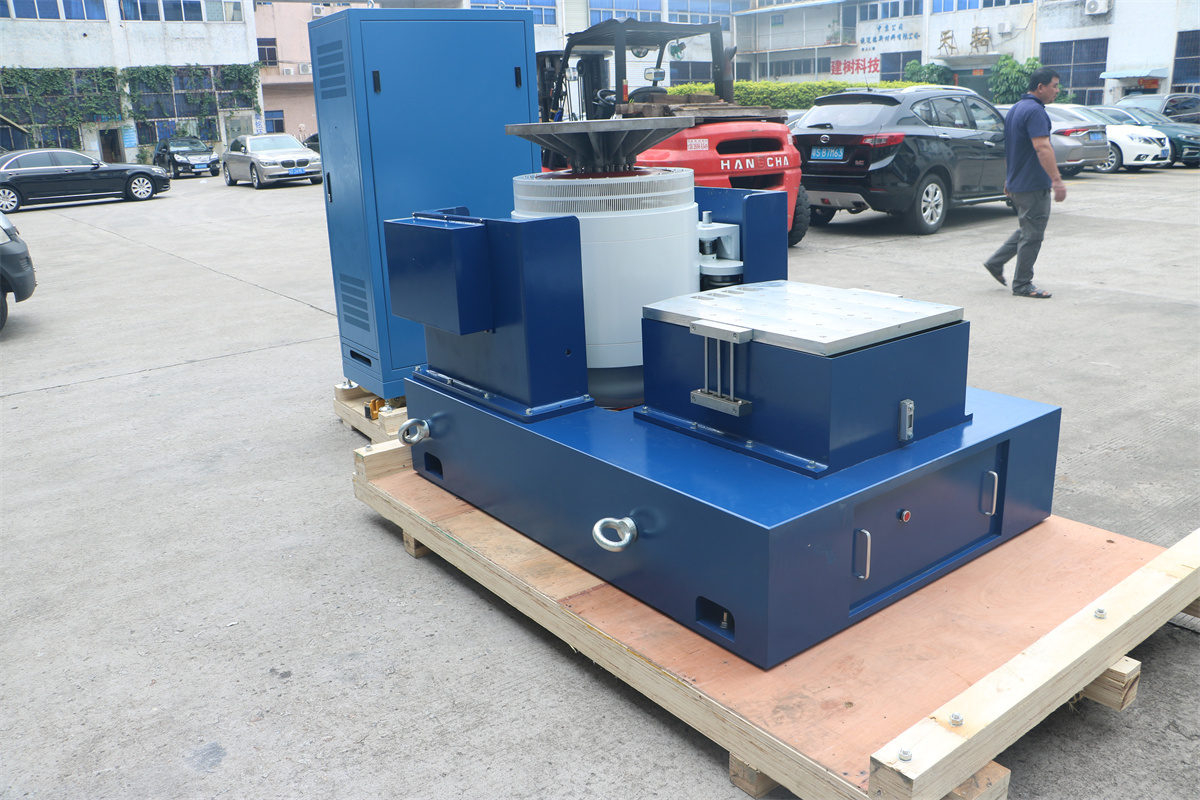

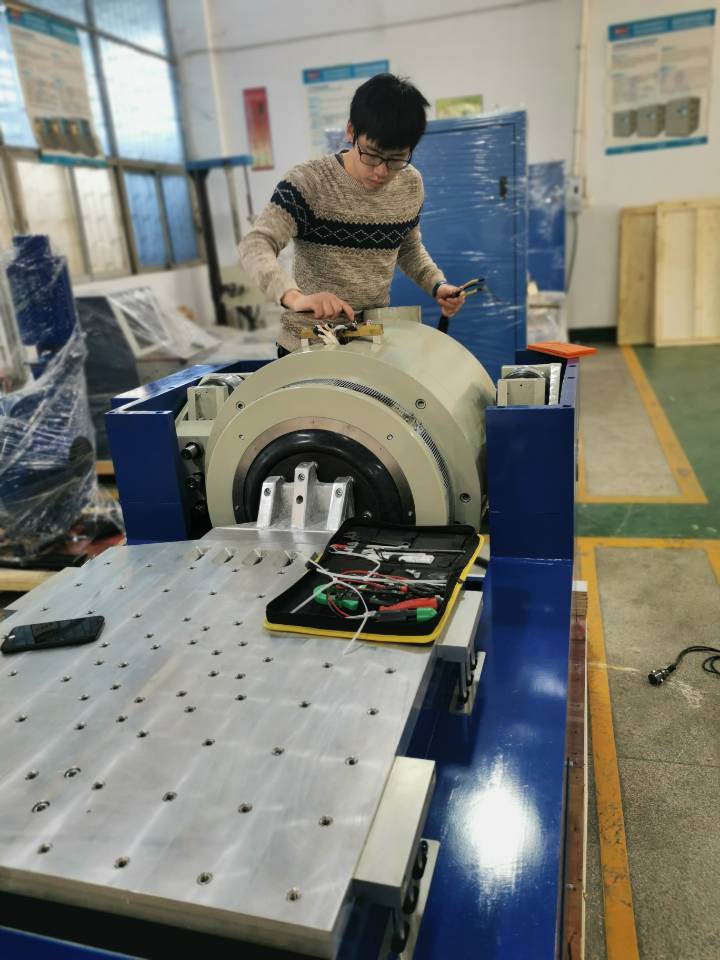

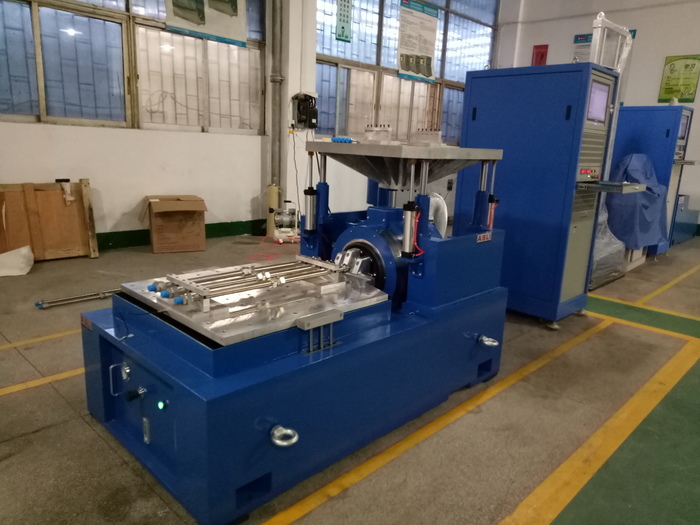

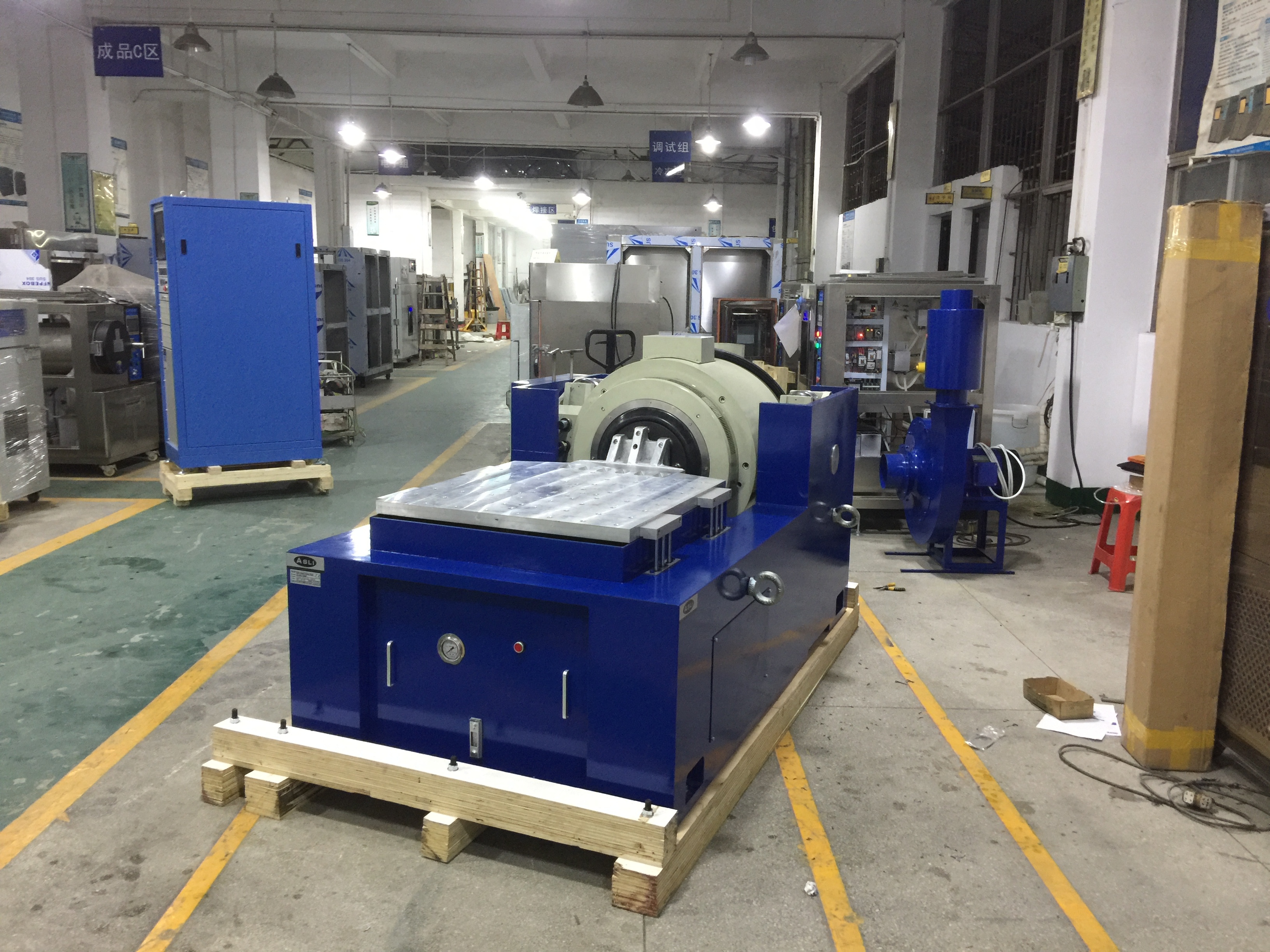

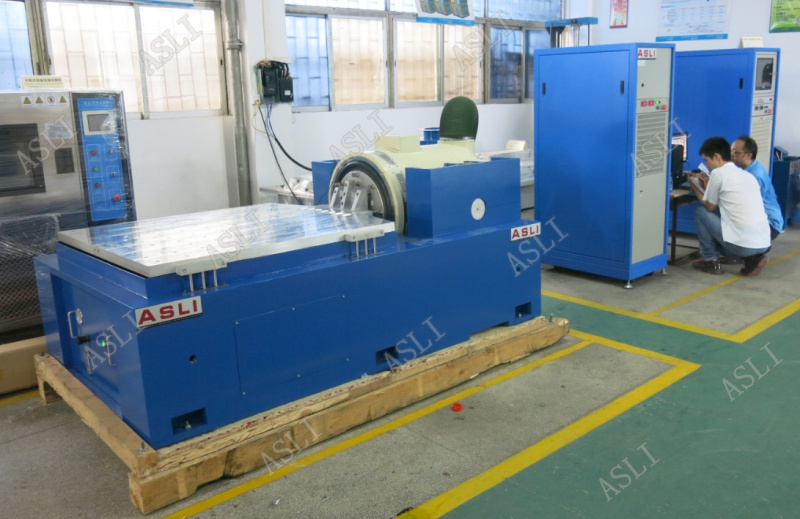

MIL-STD-810H Büyük Yer değiştirme Yüksek Frekanslı Elektromanyetik titreşim Deneme Makinesi
Product Details
| sinüs kuvveti: | 40KN | Hız: | 1,8 m/s |
|---|---|---|---|
| Yer değiştirme: | 85mm | Sıklık: | 3~2000HZ |
| yükleme: | 500kg | hızlanma: | 100 g |
| armatür: | 450mm | Tablo Boyutu: | 1000x1000mm |
| Vurgulamak |
Büyük Yer değiştirme Elektromanyetik Test Makineleri,Elektromanyetik titreşim test makinesi,Yüksek frekanslı elektromanyetik test makineleri |
||
Product Description
Titreşim tablası, test edilen yapıyı uyarmak için titreşim testinde kullanılan elektromanyetik bir cihazdır. Genellikle modal analiz veya dayanıklılık testleri için kullanılır. Titreşim tablaları, farklı test gereksinimlerine uyacak şekilde çeşitli tasarımlarda mevcuttur.
Yüksek frekanslı elektromanyetik titreşim tablası, ürün ve paket tasarımlarının rezonans frekanslarını değerlendirmek ve dağıtım veya kullanım ortamlarında meydana gelen rastgele titreşimi simüle etmek için tasarlanmıştır. Makinenin kullanımı basittir ve devlet, endüstri ve kurumsal spesifikasyonlara uygun geniş bir titreşim testi yelpazesini gerçekleştirebilir.
- Kompakt ve zarif tasarıma sahip test odası ve soğutma sistemi kombinasyonu; bağımsız konsol.
- Uygun kullanım; orijinal soğutma kompresör ünitesi ve ana aksesuarları yurt dışından ithal edilmiştir.
- Sıcaklık ve nem programlarının otomatik kontrolünü sağlayan ithal LCD renkli dokunmatik ekran kontrol cihazı.
- RS-232 telekomünikasyon arayüzü ile donatılmıştır. Müşterinin benzersiz taleplerini karşılamak için, iyi soğutma performansı sağlamak üzere kullanıcılar farklı titreşim test sehpası modelleri arasından seçim yapabilir.
- Isı ve hava sızdırmazlık sistemi; bu titreşim sehpası ayrıca mekanik titreşim güvenilirlik test ekipmanı ve şok titreşimi açısından dikkate değer bir etkiye sahiptir.
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p) mm | Maks. Yük (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Titreşim tablası, kapsamlı çevresel testler için bir sıcaklık nem test odası ile de birleştirilebilir.
| Model | THV-408(A~F) | |
|---|---|---|
| İç Boyut | G600 x Y850 x D800 (mm) | |
| Dış Boyut | G850 x Y1950 x D2100 (mm) | |
| Sıcaklık Aralığı | Düşük sıcaklık: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) Yüksek sıcaklık: 100°C (150°C) | |
| Nem Aralığı | 20%–98% RH (10%–98% RH / 5%–98% RH özel isteğe bağlı bir koşuldur, nemlendirici gerektirir) | |
| Sıcaklık ve Nem Analitik Doğruluğu / Dağılım Tekdüzeliği | 0.1°C; 0.1% RH / ±2.0°C; ±3.0% RH | |
| Sıcaklık ve Nem Kontrol Doğruluğu | ±0.5°C; ±2.5% RH | |
| Sıcaklık Yükselme / Düşme Hız Oranı | Sıcaklık yükselmesi yaklaşık 0.1–3.0°C/dak / sıcaklık düşmesi yaklaşık 0.1–1.5°C/dak (Düşme hızı oranı min. 1.5°C/dak özel isteğe bağlı bir koşuldur) | |
| İç ve Dış Malzeme | İç kutu malzemesi SUS 304# paslanmaz çelik; dış kutu paslanmaz çelik veya boya kaplı SEE soğuk haddelenmiş çeliktir. | |
| Yalıtım Malzemesi | Yüksek sıcaklığa dayanıklı, yüksek yoğunluklu, format klor, etil asetat köpük yalıtım malzemeleri | |
| Soğutma Sistemi | Rüzgar soğutmalı veya su soğutmalı / tek kademeli kompresör (-40°C), çift kademeli kompresör (-70°C) | |
| Koruma Cihazları | Sigortasız anahtar, kompresör için aşırı yük koruma anahtarı, yüksek ve düşük voltajlı soğutucu koruma anahtarı, aşırı nem ve aşırı sıcaklık koruma anahtarı, sigortalar, arıza uyarı sistemi, su kısa depolama uyarı koruması | |
| Opsiyonel Aksesuarlar | İşlem deliği olan iç kapı (isteğe bağlı), kaydedici (isteğe bağlı), su arıtma cihazı, nemlendirici | |
| Titreşim Test Ekipmanı | Müşterinin test koşullarına göre uygun titreşim test sehpası seçin; teknik parametreler için lütfen bu katalogdaki Elektrodinamik Tip Titreşim Test Cihazı parametrelerine bakın | |
| Güç | AC380V 3 faz 5 hat, 50/60Hz | |
- Daha yüksek aşamalı eksenel rezonans frekansına sahip iyi tasarlanmış dinamik daire iskeleti.
- İki manyetik devre, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel tasarım.
- Rocker kolu makaralı rulmanlar düz ve ithal yönelimli kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
- Hormon kullanımı için özel trunnion izolasyon temeli, kullanışlı mobil kurulum.
- Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji hareketli sistem.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Rulman küçük balonun statik sertliği ve dinamik sertliği, titreşim tablası taşıma kapasitesini artırır ve düşük frekans performansını iyileştirir.
MIL-STD-810H Büyük Yer Değiştirmeli Yüksek Frekanslı Elektromanyetik Titreşim Test Makinesi hakkında daha fazla ayrıntı isterseniz, lütfen sorgunuzu göndermekten çekinmeyin.
