* Titreşim testi, gerçek ortamdaki tepkisini gözlemlemek için bir parçayı veya cihazı uyarma veya şok etme işlemidir. yüksek frekanslı titreşim sallayıcı uyarma kuvveti 3kN ile 50kN arasında değişir ve maksimum yük 200kg ile 800kg arasında değişir.
* Test Modları: Ayarlanabilir çoklu test modları: sinüs, rastgele, rezonans arama ve bekleme, tipik darbe ve yol simülasyon modları.
* Uygulama: havacılık, uzay, silah, gemi, iletişim, otomotiv, elektronik, elektrikli ev aletleri ve diğer alanlar.
Model özellikleri Hava Soğutmalı Titreşim Test Sistemi Dinamik Sallayıcı Masa Numune Sabitleme Aparatı Özelleştirilmiş
| Sistem Özellikleri | |||
| Sistem Modeli: | ES- 3 | ||
| Frekans Aralığı: | 3~3500 | ||
| Nominal Kuvvet | Sinüs N | 3000 | |
| Rastgele N | 3000 | ||
| Şok N | 6000 | ||
| Maksimum İvme. | sinüs (m/s2) | 1000 | |
| Rastgele (m/s2 rms) | 1000 | ||
| Şok (m/s2) | 2000 | ||
| Maksimum Hız. | sinüs (m/s2) | 1.6 | |
| Şok (m/s2) | 1.6 | ||
| Maksimum Yer Değiştirme. | Maksimum Hareket mm (p-p) |
25 | |
| Hareketli Bobin | 3.5kg | ||
| Hareketli bobin boyutu | Çap 230mm | ||
| Maksimum Yük: | 100kg | ||
Diğer mevcut titreşim sallayıcı seçenekleri
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s2) | Nominal Hız (m/s) |
Nominal yer değiştirme (p-p)mm |
Maks. Yükleme (Kg) | hareketli bobin (Kg) |
Boyut Hareketli bobin (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Rastgele test için titreşim örneği

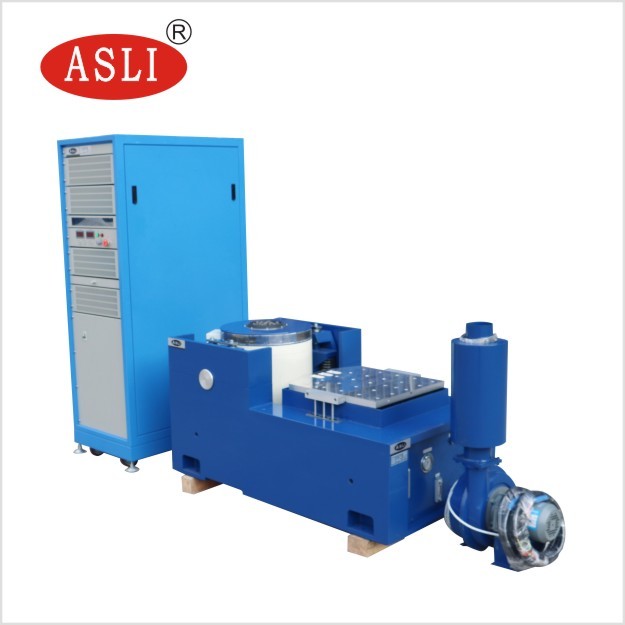

Yüksek Frekanslı Elektromanyetik Laboratuvar Titreşim Sallayıcı Masa Özellikler:
1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek aşamalı eksenel rezonans frekansı ile.
2. İki manyetik devre, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithal yönelimli kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Trunnion izolasyon temeli hormon kullanımı için özel, kurulumu kolay.
5. Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji hareketli sistem.
6. Yeni kanal tasarımı ve soğutma etkisini artırır.
7. Statik sertlik, rulman küçük balonun dinamik sertliği, titreşim masası kapasitesini yükseltir, düşük frekans performansını iyileştirir.
Yatay Titreşim Masası Teknik Parametreleri (X,Y ekseni testi)
Dikey Titreşim Masası Teknik Parametreleri (Z, ekseni testi):

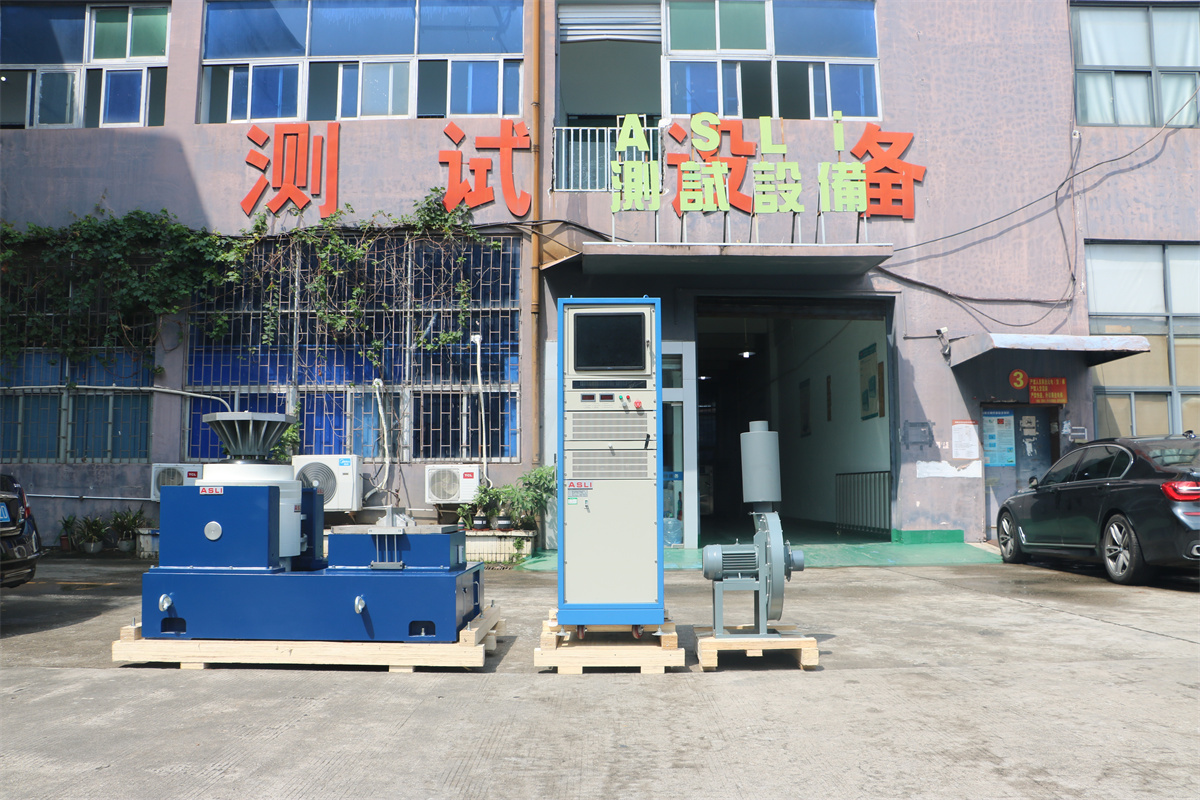

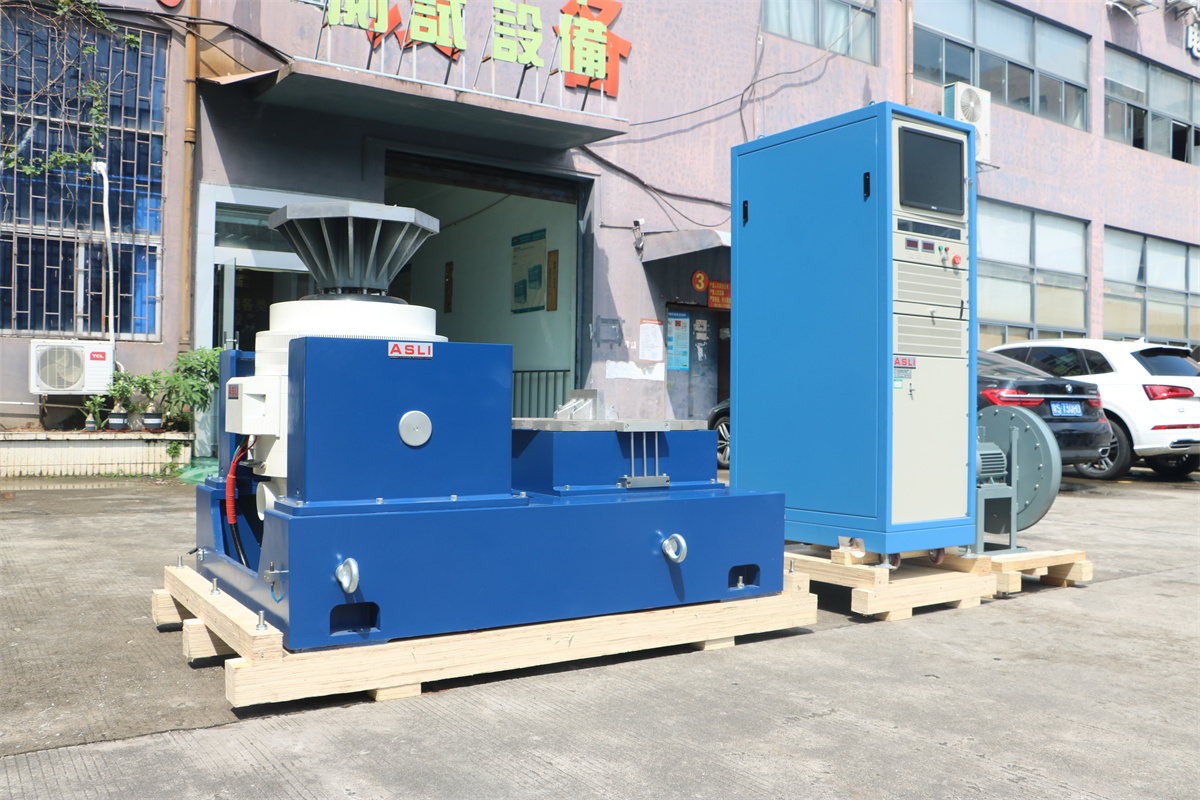

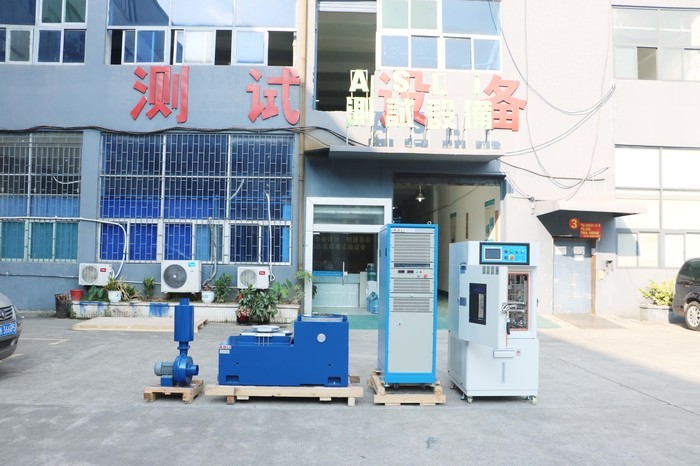

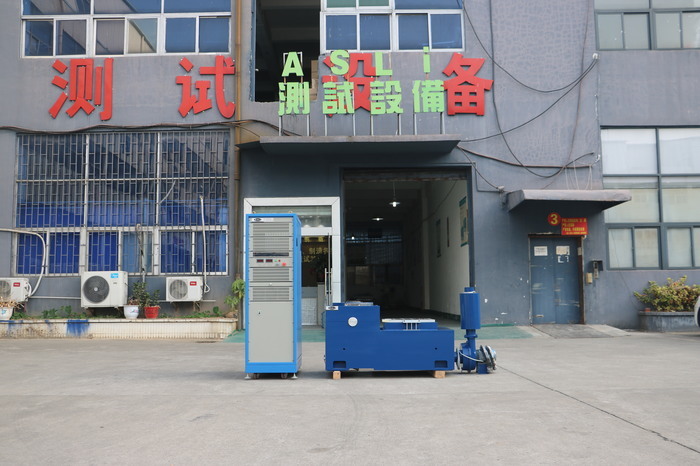

Referans için resimler

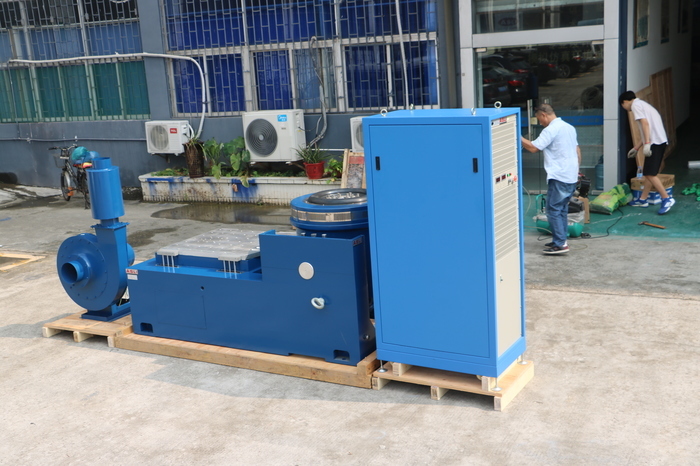

Paketleme resmi:
Yüksek Frekanslı Elektromanyetik Laboratuvar Titreşim Sallayıcı Masa için Rastgele Test hakkında herhangi bir sorunuz varsa, bizimle iletişime geçebilirsiniz~
