EN 60068-2-64 Starter pilleri için standart rastgele titreşim test ekipmanları
Product Details
| sinüs kuvveti: | alaşım kasa | Hız: | AC 220V, AC 110V |
|---|---|---|---|
| Yer Değiştirme: | Hava ve agresif olmayan gazlar | Sıklık: | Beyaz toz |
| yükleniyor: | 270 kilo | hızlanma: | 100G |
| armatür: | 240mm | ||
| Vurgulamak |
Başlatıcı piller Rastgele titreşim test cihazı,Rastgele Titreşim Test Cihazları,EN 60068-2-64 Rastgele titreşim testi |
||
Product Description

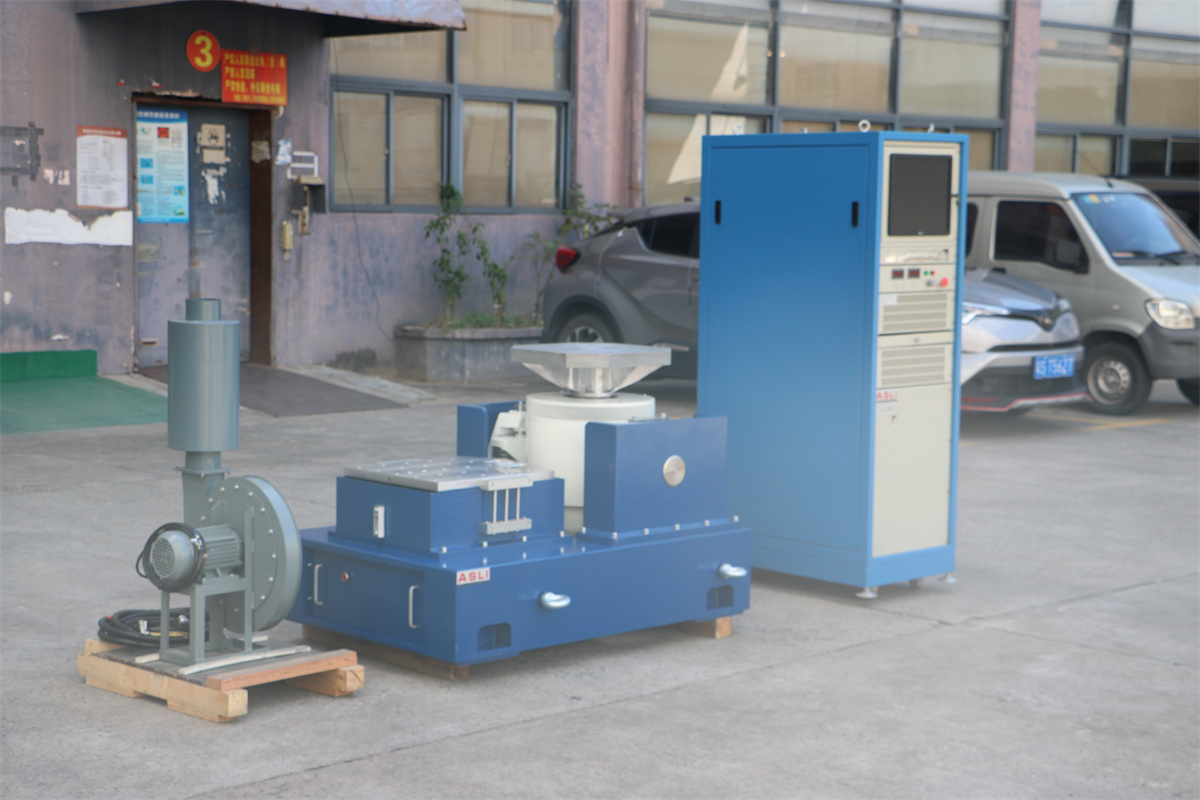

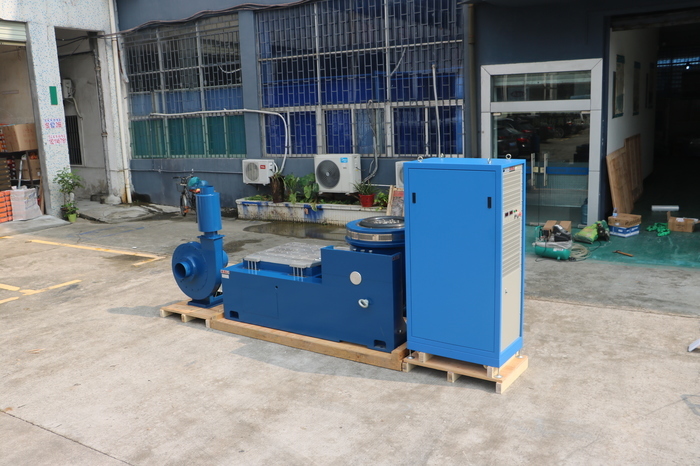

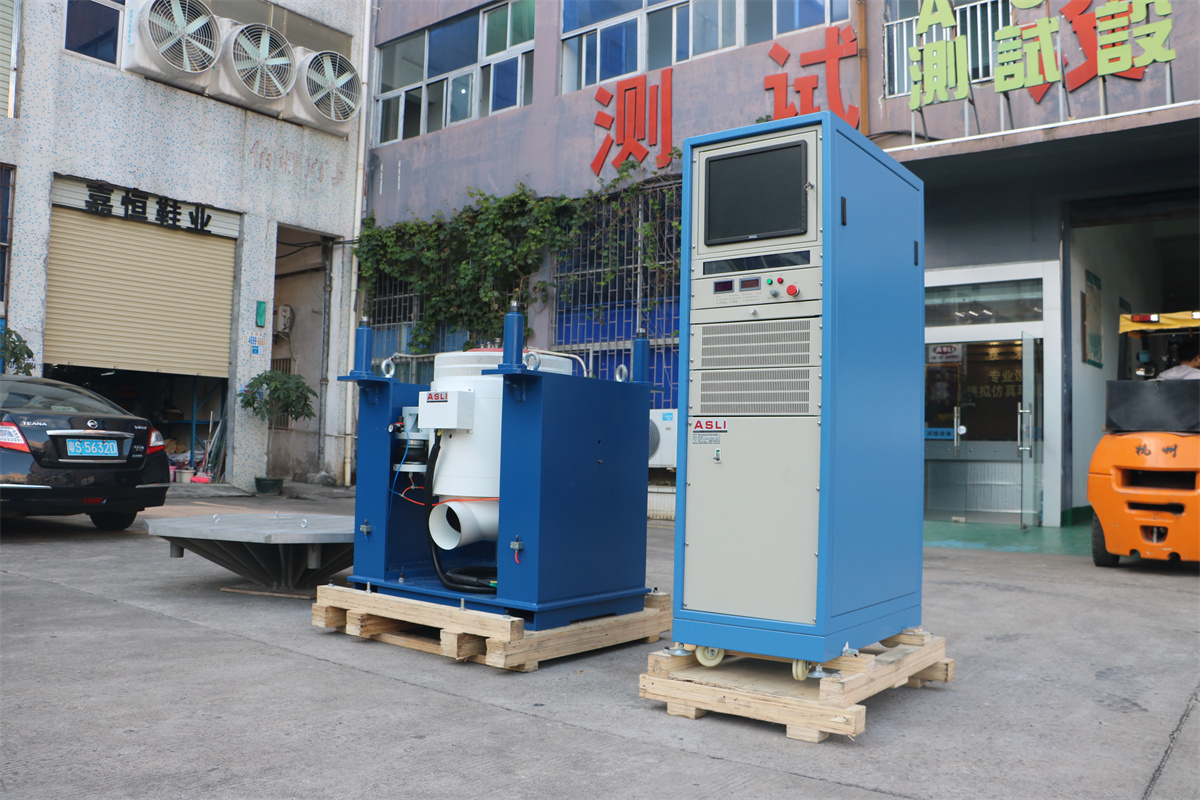

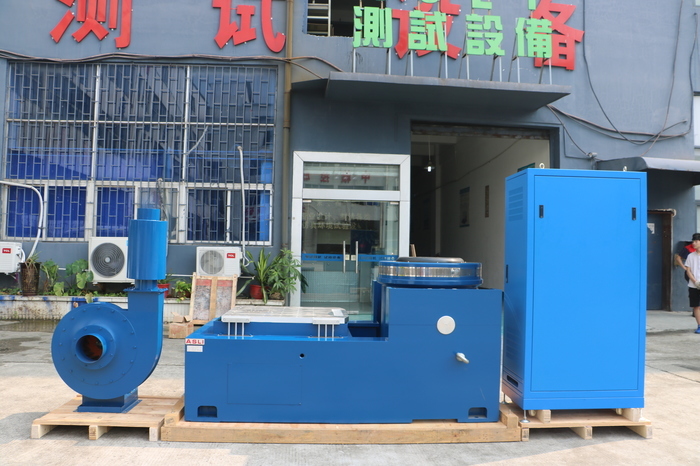

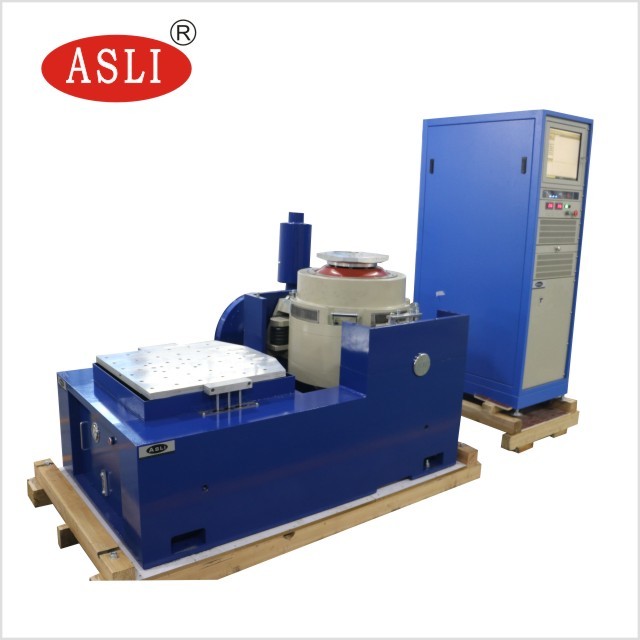

Bu yüksek frekanslı titreşim çalkalayıcı sistemi, X, Y ve Z eksenlerinde sinüzoidal, geniş bant rastgele ve şok tepki spektrumu testleri yapmak üzere tasarlanmıştır. Ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Deplasman (p-p) mm | Maks. Yük (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Titreşim Jeneratörü — 1 set
- Titreşim Kontrol Cihazı — 1 set
- İletişim Bağlantı Odası — 1 set
- DA-10 Güç Amplifikatörü — 1 set
- Uyarma Gücü — 1 adet
- Sürücü Yazılımı — 1 set
- Soğutma Sistemi — 1 set
- Endüstriyel Bilgisayar — 1 set
- Renkli Yazıcı — 1 set (Opsiyonel)
- İvme Sensörü (çıkış hattı dahil) — 1 adet
- Titreşim Fikstürü — 1 set (Opsiyonel, test örneğine göre)
- Çift manyetik devre yapısı, yüksek manyetik alan yoğunluğu sağlar ve akı kaçaklarını azaltır. Özel bir manyetik giderme yapısı, akı kaçaklarını 1 mT'nin altına düşürür.
- U tipi yay, makaralar ve lineer yatak, sapma yüküne karşı güçlü direnç sağlar.
- Hava yayları titreşim izolasyonu için kullanılır. Titreşim sistemi, ağır yük altında bile kararlı çalışır, özel bir temel gerektirmez.
- Aşırı ısınma, aşırı yüklenme, aşırı akım, aşırı voltaj ve aşırı deplasman koşulları için koruma cihazları sağlanır. Elektrik şebekesi koruması aşırı voltaj, düşük voltaj ve faz kaybını kapsar. Sürücü güç koruması akım sınırlama, yumuşak başlatma, aşırı sıcaklık, kısa devre ve modül arızası korumasını içerir.
- Sinüs, rastgele ve darbe çevresel testlerini tamamlama kapasitesine sahiptir.
- Voltaj dalgalanmasına düşük hassasiyet — ≤±10% kabul edilebilir.
- Topraklama direncine düşük hassasiyet — ≤4Ω kabul edilebilir.
- Yüksek güvenilirlik, özellikle uzun süreli çalışma için uygundur.
- Nominal Kuvvet: sinüs kuvveti 10000 N; rastgele kuvvet 10000 N; şok kuvveti 20000 N
- Frekans Aralığı: 3 Hz ila 3000 Hz; sabit frekans, ileri geri tarama, sinüs, rastgele, şok
- Tarama Frekansı Modu: doğrusal, logaritmik, ileri geri tarama, sabit frekans
- Tarama Frekansı Sayısı: 1 ila 32767
- Tarama Frekansı Süresi: sabit frekans / tek 1–3600 dakika; tarama frekansı eğrileri görüntülenebilir
- Maks. İvme: 1000 m/s² (yüksüz)
- Maks. Hız: 1.8 m/s
- Maks. Deplasman: 51 mm p-p (yüksüz), çift tepe
- Darbe Deplasmanı: 51 mm
- Hareketli Bobin Ağırlığı: 14 kg
- Titreşim Dalgası: sinüs, rastgele, şok
- Hareketli Bobin Çapı: Φ240 mm
- Titreşim Sistemi Boyutları: G1060 × Y750 × D845 mm
- Titreşim Sistemi Ağırlığı: 960 kg
- 600 mm × 600 mm dikey genişletici ve 600 mm × 600 mm kayar tabla
Titreşim kontrol cihazı, şirketimizin en son tasarımı olup, uluslararası gelişmiş dağıtılmış sistem mimarisini benimsemektedir. Çekirdeği, TI'dan en son TMS320 serisi 32-bit kayan noktalı yüksek hızlı işlemcidir. Test raporları otomatik olarak Word formatında oluşturulur. Test sırasında veya sonrasında rapor düzenlenebilir ve ardından otomatik veya manuel olarak oluşturulabilir.
- Daha yüksek aşama eksenel rezonans frekansına sahip iyi tasarlanmış dinamik daire iskeleti.
- Düşük manyetik akı kaçaklı çift manyetik devre tasarımı, kompakt ve rasyonel yapı.
- Rocker kol makaralı rulmanlar, düz ve ithal yönelimli kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi ile.
- Titreşim izolasyonu için özel trunnion izolasyon temeli, kullanışlı mobil kurulum ile.
- Sistemdeki gelişmiş teknoloji, dinamik dairenin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Yatağın statik sertliği ve dinamik sertliği balonlaşmayı azaltır, titreşim tablası taşıma kapasitesini yükseltir ve düşük frekans performansını iyileştirir.
EN 60068-2-64 Standard Rastgele Titreşim Test Ekipmanı Marş Aküleri İçin hakkında daha fazla bilgiye ihtiyacınız olursa, lütfen bize bildirmekten çekinmeyin.
