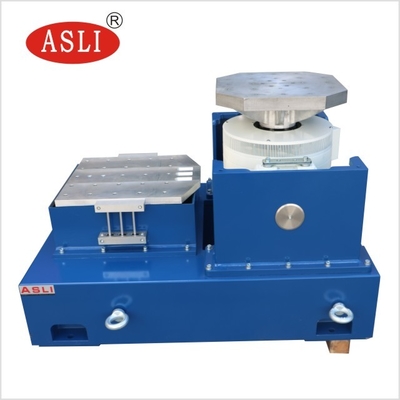

Sinüs Süpürme ve Rastgele Testler için 2-4000Hz Frekans Aralığına Sahip Elektrodinamik Titreşim Çalkalayıcı
Ürün uygulaması
Titreşim testi, gerçek bir ortamda nasıl tepki verdiğini görmek için bir bileşeni veya cihazı motive etmek veya vurmakla ilgilidir.Titreşim testi, devre kartları, uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri ve diğer endüstriyel ürünlerden geniş bir uygulama alanına sahiptir.
Van Code şirketi size tüm şok ve test şemasını sağlayabilir ve ürünün kalitesini GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC gibi ulusal ve uluslararası standartlara göre sizin için kanıtlayabilir. ASTM.
3. Titreşim üretecinin makine seçim formülü ve yapı şeması
① Şirketiniz tarafından sağlanan test koşulları;
② Test tipi: Sinüs taraması;Rastgele;
③ Frekans ses aralığı: 2-4000Hz
④ Formül: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg) ×A(g)
4. Sistem ilkesinin blok diyagramı
|

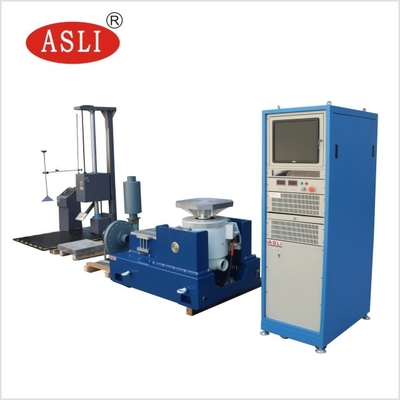

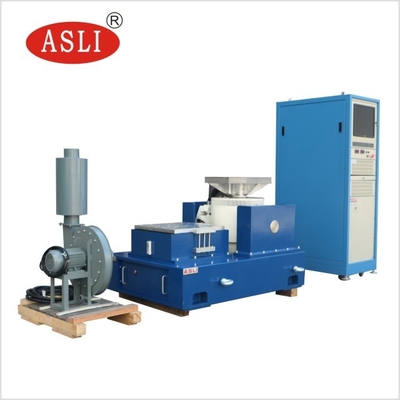

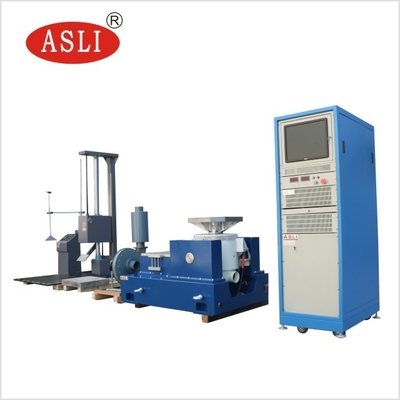

5.Cihaz yapılandırma açıklaması
| proje | Yapılandırma açıklaması | miktar |
| 1. | titreşim tablası gövdesi | |
| elektromanyetik uyarma jeneratörü | 1 | |
| soğutma fanı (susturucu dahil) | 1 | |
| VT0606 dikey uzatma platformu 600mm * 600mm | 1 | |
| HT0606 yatay yağ filmi slayt tablosu 600mm * 600mm | 1 | |
| 2. | Dijital anahtar güç amplifikatörü | |
| güç amplifikatörü | 1 | |
| Servo koruma sistemi | 1 | |
| alan güç kaynağı | 1 | |
| 3. | Dijital titreşim denetleyicisi | |
| Dijital Vibratör denetleyici ana bilgisayarı | 1 | |
| Sistem ivme sensörü | 1 | |
| kontrol bilgisayarı | 1 | |
| Yazılım yükleme diskini kontrol edin | 1 | |
| 4. | Rastgele bağlanma | |
| Kablo hattını ve hava kanalını uzatın | 1 | |
| Çalıştırma talimatları, muayene raporu, yeterlilik belgesi, bakım kılavuzu, vb. | 1 | |
| Ekli özel araçlar | 1 | |
| Titreşimli basınç çubuğu / basınç çubuğu armatürü | 1 | |
| sismik hava yastığı | 4 |
VI.teknik parametreler
| ES-3 elektromanyetik uyarma üreteci parametreleri | |
| maksimum sinüs kuvveti | 300Kg.f zirve |
| Maksimum rastgele kuvvet | 300Kg.f r.ms |
| Maksimum şok şok kuvveti | 600Kg.f zirve |
| Frekans aralığı | 1～3500Hz |
| maksimum yer değiştirme | 24 mm pp |
| azami hız | 1,6 m/s |
| maksimum hızlanma | 100G(980 m/sn2) |
| maksimum yük | 100 kilo |
| Titreşim izolasyon frekansı | 2,5Hz |
| Hareket eden dairenin çapı | Ø 150 mm |
| Dinamik daire kalitesi | 3kg |
| Mesa vidası | 13×M8 |
| manyetik kaçak | <10gauss |
| Masa boyutu | 750mm 560mm 670mm (dikey tabla) |
| Masa ağırlığı | Yaklaşık 560 Kg |
| ES-3 dijital anahtarlı güç amplifikatörü | |
| çıkış gücü | 4KVA |
| çıkış gerilimi: | 110V |
| çıktı: | 30A |
| Güç boyutu | 720mm×545mm×1270mm |
| ağırlık | 230kg |
| Servo koruma sistemi | |
| işlev: | Sıcaklık, rüzgar basıncı, aşırı yer değiştirme, aşırı voltaj, aşırı akım, giriş düşük voltajı, harici arıza, kontrol güç kaynağı, mantık hatası, giriş eksikliği, vb. |
| Dijital titreşim denetleyicisi VCSusb-2 | |
| Donanım yapılandırması: |
2 kanallı giriş ve 1 çıkış kanalı Sinüs, rastgele Tipik Etki, Rezonans Eğitimi ve Rezidans (satın al) |
| kontrol bilgisayarı | Orijinal marka bilgisayar, LCD ekran (klavye / fotoelektrik fare dahil) |
| yazılım | Çince / İngilizce operasyon, zaman alanı ve frekans alanı analizi, sinyal kaynağı, sinüs tarama analizi vb. yürütebilir. WORD test raporu, sinyal ve veri görüntüleme, depolama, test parametrelerini ayarlama ve analiz işlevleri |
| işletim sistemi | Windows 10 |
| Hızlanma sensörü, LAB24112 |
Frekans aralığı: 1- -12.000 Hz Hassasiyet: 50 mv/g Sıcaklık aralığı: -24-250 ℃ |
| VT 0606 Dikey uzatma platformu | |
| malzeme kalitesi | alüfer |
| Mesa boyutu | 600 mm×600 mm |
| Sabit delik konumu | M8 paslanmaz çelik vida kovanı, uzun süreli aşınma direnci |
| Üst limit kullanım sıklığı |
Sinüsoid 1000 HZ stokastik 2000HZ |
| ağırlık | 35kg |
| H T0606 Yatay yağ filmi slayt aşaması | |
| malzeme kalitesi | alüfer |
| Mesa boyutu | 600 mm×600 mm |
| Sabit delik konumu | M8 paslanmaz çelik vida kovanı, uzun süreli aşınma direnci |
| Üst limit kullanım sıklığı |
Sinüzoid 800 HZ stokastik 2000HZ |
| ağırlık | 35 |
| BL-300 soğutma fanı (eleme hoparlörü dahil) | |
| fan gücü: | 1,1 kW |
| akış hızı | 1404m3/H |
| elektrik gereksinimi: | |
| kaynak | 3 fazlı 380V / 50Hz, 15 KVA |
| topraklama direnci | ≤4Ω |
Vii.Ekipman Performansı Giriş:
7.1, vibrasyon masası gövdesi VG 300-38
7.1.1.Hareketli bobin
Titreşim tablası, döküm ve elle işlenmiş hareketli bobin, fotoelektrik pnömatik yük destek sistemi ve çift yataklı eksenel kılavuz ile donatılmıştır.Çift yatak kılavuzu, üstün dayanıklılıkla birlikte titreşim testi sırasında eksenel dinamik geçişi ve dönüşü azaltmaya yardımcı olan benzersiz bir işlevdir.
7.1.2.uyarma bobini
Çift manyetik yol yapısı, düşük manyetik kaçak ve düzgün manyetik alan
7.1.3.Platform Yüzeyi
Uzun süreli aşınma ve pas önleme etkisi ile gelişmiş fosforizasyon işlemi ve otomobil boyası teknolojisinin kullanılması.
7.1.4.Tayvan sistemi soğuk:
Platformun hava giriş yapısını iyileştirmek için düşük gürültülü fan benimsenmiştir, uyarma bobini petek hava kanalını benimser, orta manyetik halka çift katmanlı şönt hava kanalını vb. benimser. Soğutma etkisini artırmak için yeni hava kanalı tasarımı benimsenmiştir.
7.2.SA dijital anahtar güç amplifikatörü
Güvenilir MOSFET veya IGBT teknolojisine sahip SA serisi dijital anahtarlı güç amplifikatörü,
A.Yüksek kararlılık ve güvenilirlik
B.AB "CE" standardı gerekliliklerine uygunluk
C.Yüksek güç amplifikatörü ile sinüzoidal frekans darbe genişlik modülasyon teknolojisini kullanma.
D.Anahtarlamalı güç kaynağının çalışma prensibini kullanarak, dönüşüm verimliliği yüksektir.
e.Elektronik otomatik akış paylaşım teknolojisi kullanılır
F.İyi güvenlik performansı.
7.3.Servo koruma sistemi
Aşırı gerilim, düşük gerilim, faz eksikliği, mantık hatası, güç modülü geçişleri, aşırı sıcaklık, aşırı çıkış akımı, aşırı çıkış gerilimi, sürücü güç kaynağı, gövde aşırı yer değiştirmesi, vücut sıcaklığı, harici bağlantı vb. dahil olmak üzere koruma fonksiyonları eksiksizdir.
7.4.Dikey genişleme platformu
Genişletme platformu genellikle kare veya yuvarlak olabilen veya kullanıcıya özel olabilen daha büyük bir kurulum numunesi platformu olarak kullanılır.Genişletilmiş platformların dinamik özelliklerini azaltmak için, tüm genişletilmiş platformlar modelleme ile analiz edilmelidir.
7.5.Fotoelektrik otomatik eşleştirme sistemi
Dengede kalmak için hareketli bobin konumunu otomatik olarak ayarlayın.Otomatik hizalama sistemi, yükleme ve boşaltma sırasında hareketli bobinin daima merkezde olmasını sağlar.
7.6.Yatay kayar platform
Yatay kayar tabla tasarımı, yüksek devrilme momentine ve yanal sınırlamaya sahiptir.Standart yatay kayar tabla cihazıyla birleştirilen bu tasarım konsepti, kılavuz yağ filmi sönümleme özelliklerini korurken yüksek bir dinamik tork sınırına sahiptir.Yatay platform, kaykay, konektör, doğal granit plaka, yatay kızak tabanı ve bağımsız yağ kaynağından oluşmaktadır.
sekiz.Dijital titreşim denetleyicisinin tanıtımı
Titreşim kontrolörü, gelişmiş dağıtılmış yapı sistemini benimser ve kapalı döngü kontrolü, DSP işlemcisi tarafından gerçekleştirilir.PC, kontrol sisteminin gerçek zamanlı ve yüksek verimliliğini sağlayan, test sistemindeki herhangi bir değişikliğe zamanında ve hızlı bir şekilde yanıt verebilen ve kontrolün kararlılığını ve yüksek hassasiyetini sağlayan kontrol halkasından bağımsızdır.Donanım, ana frekansı 300 MHz'e kadar olan 32-bit kayan noktalı DSP işlemci, 24-bit çözünürlüklü ADC / DAC, yüksek hassasiyetli kayan noktalı dijital filtreleme ve donanım devresinin düşük gürültülü tasarım teknolojisini benimser, kontrolör dinamik aralığı rastgele kontrol eder 90dB'den fazladır ve sinyal-gürültü oranı 100dB'den fazladır.
7.1.Titreşim denetleyicisinin özellikleri:
A. Yüksek performans ve güvenilirlik
Kapalı döngü kontrolü, DSP işlemcisi tarafından gerçekleştirilir.PC, kontrol halkasından bağımsızdır ve kontrol sisteminin gerçek zamanlı ve yüksek verimliliğini, test sistemindeki herhangi bir değişikliğe zamanında ve hızlı yanıt vermesini ve kontrolün güvenilirliğini ve yüksek hassasiyetini sağlar.Tüm giriş kanallarında 24 bit çözünürlüklü bir ADC, düşük gürültülü donanım tasarımı ve yerleşik analog ve dijital kenar yumuşatma filtreleri bulunur ve bu da analizin yüksek doğruluğunu etkili bir şekilde sağlar.
B.Basit kullanım
Windows tabanlı uygulama yazılımının kullanımı kolaydır ve zengin yardımcı işlevlere sahiptir.Sistemin güçlü otomatik sihirbazı ve test raporu otomatik oluşturma işlevi, tekrarlayan ve sıkıcı test görevlerini kolaylaştırır.Test parametreleri zengin ve titizdir ve USB2.0 arabirimi, bilgisayara daha yakından ve uyumlu bir şekilde bağlanmasını sağlar.
C, güçlü özellikler ve esneklik
Vibration Controller Birden fazla karmaşık görevi tamamlayabilen güçlü bir titreşim kontrol platformu.Aynı donanım platformunda, farklı uygulama yazılımı yapılandırması, farklı test analizi ihtiyaçlarınızı karşılamak için çeşitli analiz görevlerini tamamlayabilir.Kontrolör, kullanıcıların farklı ihtiyaçlarını karşılamak için ilgili donanım ve yazılımı farklı kullanıcı ihtiyaçlarına göre yapılandırabilen modüler tasarımı benimser.
