Titreşim masasının ürün tanıtımı
Ürün uygulaması
Titreşim testi, bir bileşeni veya cihazı gerçek ortamda nasıl tepki vereceğini görmek için motive etmek veya ona çarpmakla ilgilidir. Titreşim testinin devre kartları, uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri ve diğer endüstriyel ürünlere kadar geniş bir uygulama yelpazesi vardır.
Van Code şirketi size tüm şok ve test şemasını sağlayabilir ve ürünün kalitesini GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC ve ASTM gibi ulusal ve uluslararası standartlara göre kanıtlayabilir.
3. Makine seçim formülü ve titreşim jeneratörünün yapı şeması
① Şirketiniz tarafından sağlanan test koşulları;
② Test tipi: Sinüs taraması; Rastgele;
③ Frekans ses aralığı: 2-4000Hz
④ Formül: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg) ×A(g)
4. Sistem prensibinin blok diyagramı
|

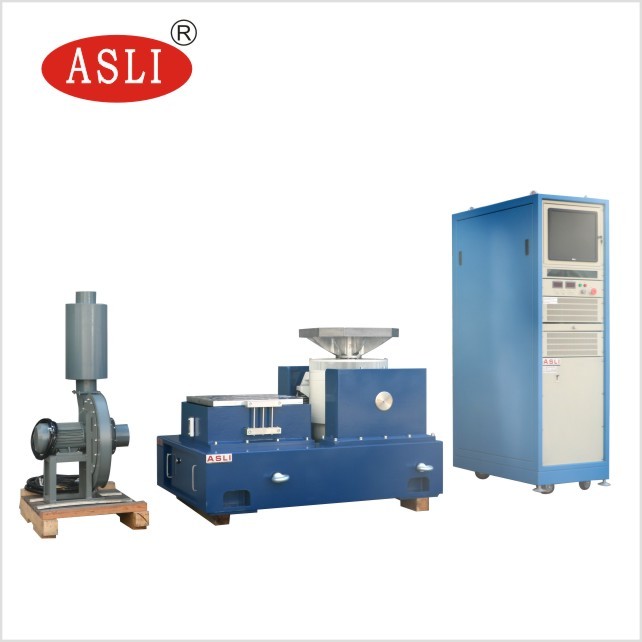

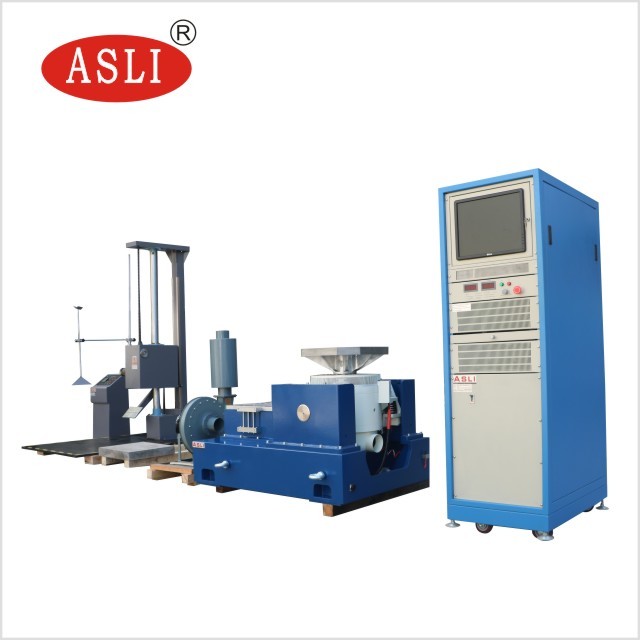

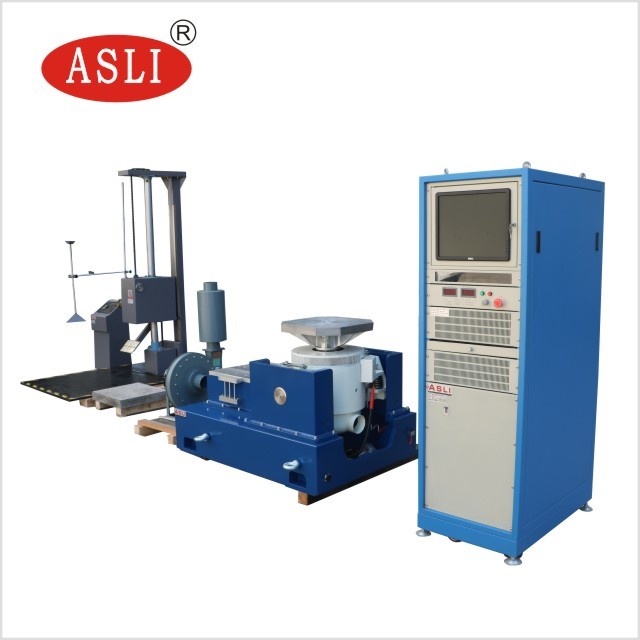

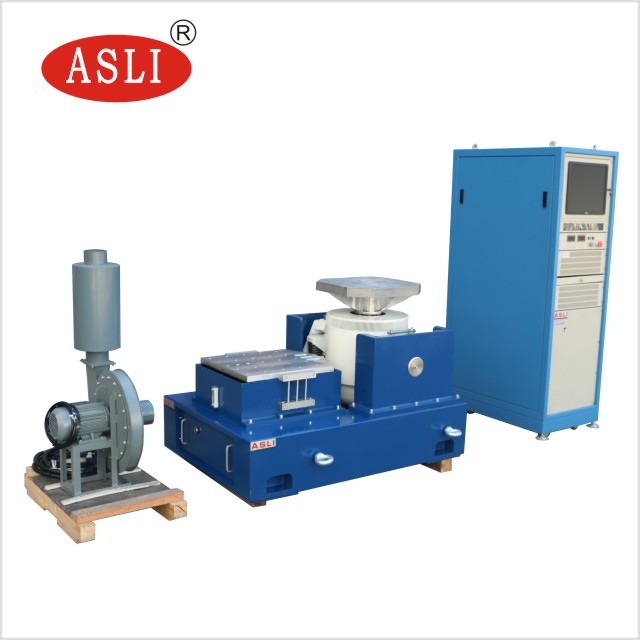

5.Cihaz yapılandırma açıklaması
| proje | Yapılandırma açıklaması | miktar |
| 1. | Titreşim masası gövdesi | |
| elektromanyetik uyarma jeneratörü | 1 | |
| soğutma fanı (susturucu dahil) | 1 | |
| VT0606 dikey uzatma platformu 600mm * 600mm | 1 | |
| HT0606 yatay yağlı film slayt tablası 600mm * 600mm | 1 | |
| 2. | Dijital anahtar güç amplifikatörü | |
| güç amplifikatörü | 1 | |
| Servo koruma sistemi | 1 | |
| saha güç kaynağı | 1 | |
| 3. | Dijital titreşim kontrolörü | |
| Dijital Vibratör denetleyici ana bilgisayarı | 1 | |
| Sistem hızlanma sensörü | 1 | |
| kontrol bilgisayarı | 1 | |
| Yazılım yükleme diskini kontrol edin | 1 | |
| 4. | Rastgele ek | |
| Kablo hattını ve hava kanalını uzatın | 1 | |
| Çalıştırma talimatları, muayene raporu, yeterlilik sertifikası, bakım kılavuzu vb. | 1 | |
| Ekli özel aletler | 1 | |
| Titreşimli basınç çubuğu / basınç çubuğu fikstürü | 1 | |
| sismik hava yastığı | 4 |
VI. Teknik parametreler
| ES-3 elektromanyetik uyarma jeneratörü parametreleri | |
| maksimum sinüs kuvveti | 300Kg.f zirve |
| Maksimum rastgele kuvvet | 300Kg.f r.ms |
| Maksimum şok şok kuvveti | 600Kg.f zirve |
| frekans aralığı | 1~3500Hz |
| maksimum yer değiştirme | 24 mm sayfa |
| maksimum hız | 1,6 m/sn |
| maksimum hızlanma | 100G(980 m/s2) |
| maksimum yük | 100 kg |
| Titreşim izolasyon frekansı | 2,5Hz |
| Hareketli dairenin çapı | Ç 150 mm |
| Dinamik daire kalitesi | 3 kg |
| Mesa vidası | 13×M8 |
| manyetik sızıntı | <10gauss |
| Tablo boyutu | 750mm 560mm 670mm (dikey tabla) |
| Masa ağırlığı | Yaklaşık 560 kg |
| ES-3 dijital anahtarlı güç amplifikatörü | |
| çıkış gücü | 4KVA |
| çıkış voltajı: | 110V |
| çıktı: | 30A |
| Güç boyutu | 720mm×545mm×1270mm |
| ağırlık | 230kg |
| Servo koruma sistemi | |
| işlev: | Sıcaklık, rüzgar basıncı, aşırı yer değiştirme, aşırı voltaj, aşırı akım, giriş düşük voltajı, harici arıza, kontrol güç kaynağı, mantık hatası, giriş eksikliği vb. |
| Dijital titreşim kontrol cihazı VCSusb-2 | |
| donanım yapılandırması: |
2 kanallı giriş ve 1 çıkış kanalı Sinüs, rastgele Tipik Etki, Rezonans Eğitimi ve İkamet (satın al) |
| kontrol bilgisayarı | Orijinal marka bilgisayar, LCD ekran (klavye / fotoelektrik fare dahil) |
| yazılım | Çince/İngilizce çalışma, zaman alanı ve frekans alanı analizi, sinyal kaynağı, sinüs tarama analizi vb. gerçekleştirebilir. WORD test raporu, sinyal ve veri görüntüleme, depolama, test parametrelerini ayarlama ve analiz fonksiyonları. |
| işletim sistemi | Windows |
| Hızlanma sensörü, LAB24112 |
Frekans aralığı: 1- -12.000 Hz Hassasiyet: 50 mv/g Sıcaklık aralığı: -24-250°C |
| VT 0606 Dikey uzatma platformu | |
| malzeme kalitesi | alüfer |
| Mesa boyutu | 600mm×600mm |
| Sabit delik konumu | M8 paslanmaz çelik vida kovanı, uzun süreli aşınma direnci |
| Üst limit kullanım sıklığı |
Sinüzoid 1000 HZ stokastik 2000HZ |
| ağırlık | 35kg |
| H T0606 Yatay yağ filmi slayt aşaması | |
| malzeme kalitesi | alüfer |
| Mesa boyutu | 600mm×600mm |
| Sabit delik konumu | M8 paslanmaz çelik vida kovanı, uzun süreli aşınma direnci |
| Üst limit kullanım sıklığı |
Sinüzoid 800 HZ stokastik 2000HZ |
| ağırlık | 35 |
| BL-300 soğutma fanı (eleme hoparlörü dahil) | |
| Fan gücü: | 1,1 KW |
| akış hızı | 1404m3/H |
| elektrik gereksinimi: | |
| kaynak | 3 fazlı 380V / 50Hz, 15 KVA |
| topraklama direnci | ≤4Ω |
VII. Ekipman Performansına Giriş:

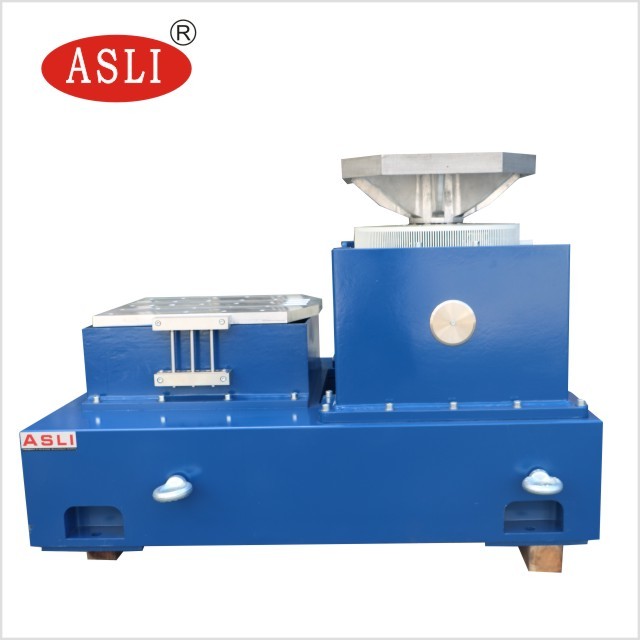

7.1, titreşim tablası gövdesi VG 300-38
7.1.1. Hareketli bobin
Titreşim tablası, döküm ve elle işlenmiş hareketli bobin, fotoelektrik pnömatik yük destek sistemi ve çift yataklı eksenel kılavuzla donatılmıştır. Çift yataklı kılavuz, üstün dayanıklılıkla titreşim testi sırasında eksenel dinamik geçişi ve dönüşü azaltmaya yardımcı olan benzersiz bir işlevdir.
7.1.2. Uyarma bobini
Çift manyetik yol yapısı, düşük manyetik sızıntı ve düzgün manyetik alan
7.1.3. Platform Yüzeyi
Uzun süreli aşınma ve pas önleme etkisi ile gelişmiş fosforizasyon işlemi ve otomobil boya teknolojisinin kullanılması.
7.1.4. Tayvan sistemi soğuk:
Düşük gürültülü fan, platformun hava giriş yapısını iyileştirmek için benimsenmiştir, uyarma bobini petek hava kanalını benimser, orta manyetik halka çift katmanlı şönt hava kanalını vb. benimser. Yeni hava kanalı tasarımı, soğutma etkisini arttırmak için benimsenmiştir.
7.2. SA dijital anahtar güç amplifikatörü
Güvenilir MOSFET veya IGBT teknolojisine sahip SA serisi dijital anahtar güç amplifikatörü,
A. Yüksek stabilite ve güvenilirlik
B. AB "CE" standardı gerekliliklerine uygunluk
C. Yüksek güçlü amplifikatör ile sinüzoidal frekanslı darbe genişliği modülasyon teknolojisini kullanma.
D. Güç kaynağının değiştirilmesinin çalışma prensibini kullanarak dönüşüm verimliliği yüksektir.
e. Elektronik otomatik akış paylaşım teknolojisi kullanılır
F. İyi güvenlik performansı.
7.3. Servo koruma sistemi
Aşırı voltaj, düşük voltaj, faz eksikliği, mantık arızası, güç modülü geçişi, aşırı sıcaklık, çıkış aşırı akımı, çıkış aşırı voltajı, sürücü güç kaynağı, gövde aşırı yer değiştirmesi, gövde sıcaklığı, harici bağlantı vb. dahil olmak üzere koruma fonksiyonları eksiksizdir.
7.4. Dikey genişleme platformu
Genişletme platformu genellikle kare veya yuvarlak veya kullanıcıya özel olabilen daha büyük bir kurulum numune platformu olarak kullanılır. Genişletilmiş platformların dinamik özelliklerini azaltmak için tüm genişletilmiş platformların modellenerek analiz edilmesi gerekmektedir.
7.5. Fotoelektrik otomatik eşleştirme sistemi
Dengede kalmak için hareketli bobin konumunu otomatik olarak ayarlayın. Otomatik hizalama sistemi, yükleme ve boşaltma sırasında hareketli bobinin daima ortalanmış olmasını sağlar.
7.6. Yatay kayar platform
Yatay kayar tabla tasarımı yüksek bir devrilme momentine ve yanal sınırlamaya sahiptir. Standart yatay kayar tabla cihazıyla birleştirilen bu tasarım konsepti, kılavuz yağ filmi sönümleme özelliklerini korurken yüksek bir dinamik tork sınırına sahiptir. Yatay platform kaykay, konektör, doğal granit plaka, yatay kaydırma tabanı ve bağımsız yağ kaynağından oluşur.
sekiz. Dijital titreşim kontrol cihazının tanıtımı
Titreşim kontrolörü gelişmiş dağıtılmış yapı sistemini benimser ve kapalı döngü kontrolü DSP işlemci tarafından gerçekleştirilir. PC, kontrol sisteminin gerçek zamanlı ve yüksek verimliliğini sağlayan, test sistemindeki herhangi bir değişikliğe zamanında ve hızlı bir şekilde yanıt verebilen ve kontrolün stabilitesini ve yüksek hassasiyetini sağlayan kontrol halkasından bağımsızdır. Donanım, ana frekansı 300 MHz'e kadar olan 32 bit kayan noktalı DSP işlemciyi, 24 bit çözünürlüklü ADC / DAC'yi, yüksek hassasiyetli kayan nokta dijital filtrelemeyi ve donanım devresinin düşük gürültülü tasarım teknolojisini benimser, denetleyici dinamik aralığı rastgele kontrol eder 90dB'den fazladır ve sinyal-gürültü oranı 100dB'den fazladır.
7.1. Titreşim kontrol cihazının özellikleri:
A. Yüksek performans ve güvenilirlik
Kapalı çevrim kontrolü DSP işlemcisi tarafından gerçekleştirilir. PC, kontrol halkasından bağımsız olup, kontrol sisteminin gerçek zamanlı ve yüksek verimliliğini sağlar, test sistemindeki herhangi bir değişikliğe zamanında ve hızlı yanıt verir ve kontrolün güvenilirliğini ve yüksek hassasiyetini sağlar. Tüm giriş kanallarında 24 bit çözünürlüklü bir ADC, düşük gürültülü donanım tasarımı ve yerleşik analog ve dijital kenar yumuşatma filtreleri bulunur ve bu sayede analizin yüksek doğruluğu etkin bir şekilde sağlanır.
B. Basit operasyon
Windows tabanlı uygulama yazılımının kullanımı kolaydır ve zengin yardımcı işlevlere sahiptir. Sistemin güçlü otomatik sihirbazı ve otomatik test raporu oluşturma işlevi, tekrarlanan ve sıkıcı test görevlerini kolaylaştırır. Test parametreleri zengin ve titizdir ve USB2.0 arayüzü bilgisayara daha yakından ve uyumlu bağlanmasını sağlar.
C, güçlü özellikler ve esneklik
Titreşim Kontrol Cihazı Birden fazla karmaşık görevi tamamlayabilen güçlü bir titreşim kontrol platformu. Aynı donanım platformunda, farklı uygulama yazılımı konfigürasyonu, farklı test analizi ihtiyaçlarınızı karşılamak için çeşitli analiz görevlerini tamamlayabilir. Kontrolör, kullanıcıların farklı ihtiyaçlarını karşılamak için ilgili donanım ve yazılımı farklı kullanıcı ihtiyaçlarına göre yapılandırabilen modüler tasarımı benimser.
