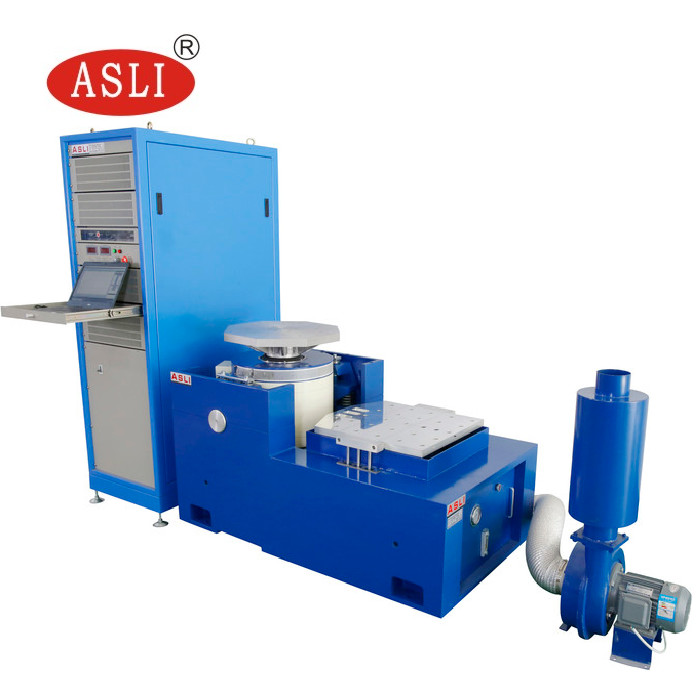

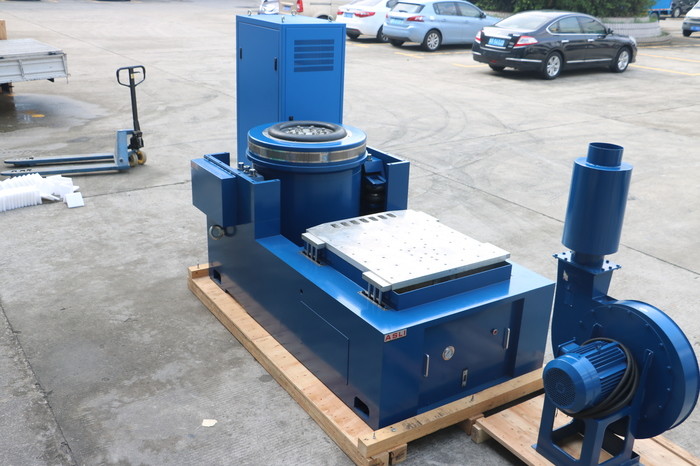

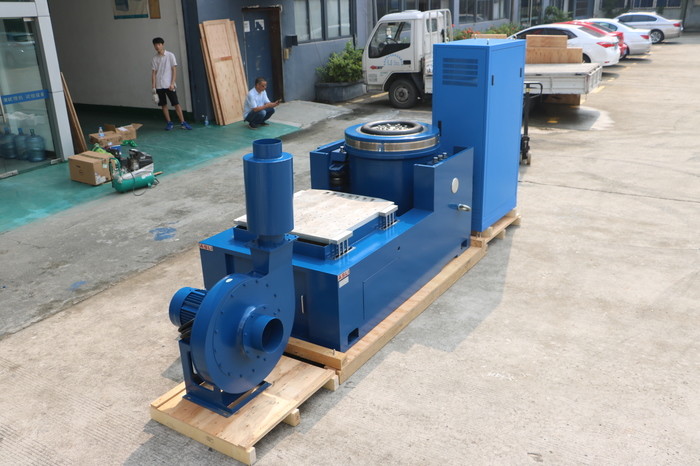

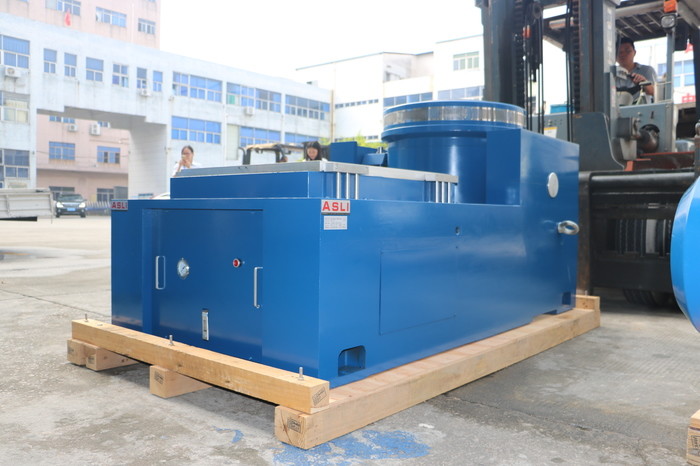

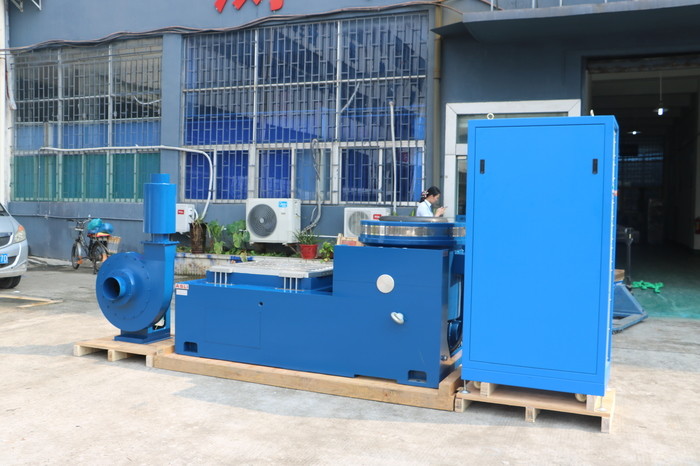

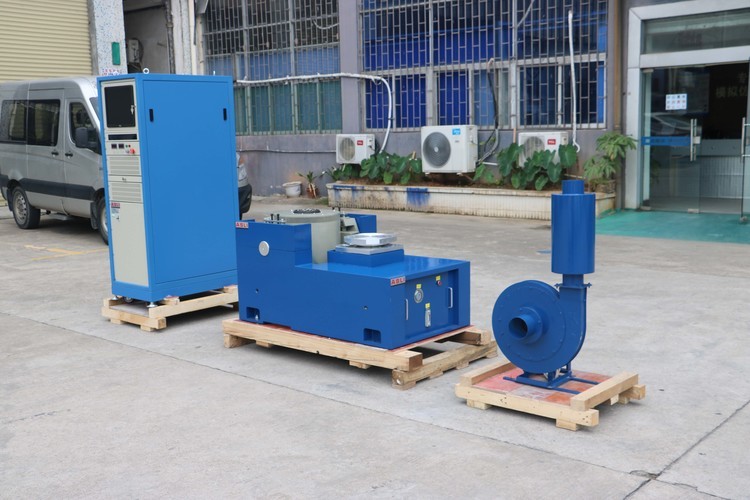

IEC61300-2-1 Yüksek Frekanslı Dikey ve Yatay Elektrodinamik Titreşim Test Cihazı
Product Details
| sinüs kuvveti: | 3000n ~ 150000n | Boyut: | 730*550*650mm l*w*h veya özelleştirilmiş |
|---|---|---|---|
| Masa Boyutu: | 300*300MM | Başvuru: | Otomobil parçaları |
| Güç: | AC380V, 3 Faz 5 Çizgi | Hız: | AC 220V, AC 110V |
| titreşim yönü: | C01 | test standardı: | IEC61300-2-1 |
| Vurgulamak |
Titreşim Test Cihazı 300x300mm,Elektrodinamik Titreşim Test Cihazı,3000N Titreşim Test Cihazı |
||
Product Description
Titreşim test makinesi, farklı malzeme, bileşen ve sistemler üzerinde titreşim testi yapmak için kullanılan özel bir mekanik cihazdır. Ürünün normal kullanımı veya nakliye ve depolama sırasında karşılaşabileceği çevresel koşulları ve operasyonel stresleri simüle eden kontrollü mekanik titreşimler üreterek çalışır.
Titreşim test makinesinin temel işlevi, geniş bir dinamik ve titreşimsel yük aralığında ürünün mekanik dayanıklılığını, yapısal bütünlüğünü ve güvenilirliğini belirlemektir. Makine, test numunesini değişen frekans ve genliklerde bir dizi kuvvet girdisine tabi tutar ve ürünün kalitesini ve güvenliğini değerlendirmek için tepkisini ve davranışını ölçer.
Titreşim test makineleri rastgele, sinüzoidal ve şok titreşimleri dahil olmak üzere çeşitli dinamik yük türlerini simüle edebilir. Makineler genellikle elektromekanik veya hidroliktir ve bir titreşim tablası veya platformu, bir sarsıcı veya aktüatör ve titreşim girdisini senkronize eden ve düzenleyen bir kontrol sisteminden oluşur.
Titreşim test makinesinin ana uygulamaları, ürünlerin belirli standartları ve düzenlemeleri karşılaması gereken ürün geliştirme, kalite kontrol ve uyumluluk testlerini içerir. Makine, sıcaklık, nem ve rakım dahil olmak üzere çeşitli çevresel koşulları simüle ederek mühendislerin tasarım kusurlarını belirlemelerine ve ürün performansını iyileştirmelerine yardımcı olur.
Genel olarak, titreşim test makinesinin işlevi, simüle edilmiş gerçek dünya koşulları altında ürün dayanıklılığını ve performansını test etmek için güvenilir ve tekrarlanabilir bir araç sağlamak ve ürün kalitesini ve güvenliğini iyileştirmeye yardımcı olmaktır.
- Model: ES-1, ES-2, ES-3 … ES-350
- Nominal Sinüs Kuvveti (N): 1.000 ila 3.500.000
- Nominal Rastgele Kuvvet (N): 1.000 ila 3.500.000
- Frekans Aralığı (Hz): 3 ila 3.500
- Nominal İvme (m/s²): 400 ila 1.000
- Nominal Hız (m/s): 1,2 ila 1,8
- Nominal Deplasman (p-p, mm): 25 ila 51
- Maks. Yük (kg): 70 ila 4.500
- Hareketli Bobin (kg): 2,5 ila 300
- Hareketli Bobin Boyutu (mm): 150 ila 870
- Daha yüksek ivme ve çalışma frekansı elde etmek için küçük yükleme tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek.
- Yatay tezgah ve titreşim tezgahı entegre tiptedir, mükemmel yapıya sahiptir, kurulumu ve ayarlanması kolaydır.
- Statik basınç rayı, V-şekilli, eğim direnci ve eğik yük direnci kapasitesine sahiptir.
- Dahili yağ pompası, iyi yapı ve kolay kullanım.
| Model | Tezgah Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
VT dikey uzatılmış tezgah ve belirtilen kelepçeler, hassas hesaplanmış, özenli tasarım, müşterinin mükemmel performansla en iyi performansı elde etmesini sağlamak için.
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Tezgah Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Yuvarlak tezgah) | 220 | 350 | Φ1200 |
