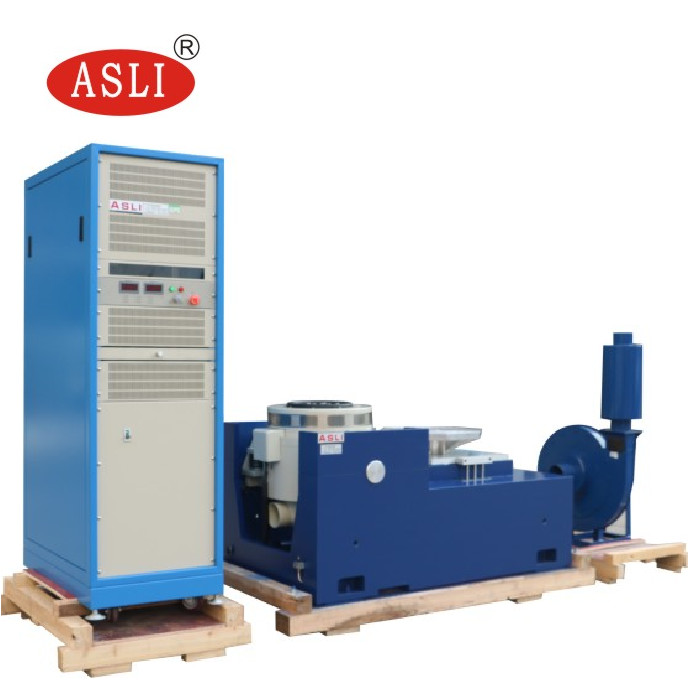

Jis D1601 Standardı ile Dikey ve Yatay Yüksek Frekanslı Elektrodinamik Çalkalayıcı
Product Details
| standardı karşıla: | Jis D1601 | Menşe yeri: | Guangdong, Çin |
|---|---|---|---|
| Güç: | Elektronik | Başvuru: | Otomobil parçaları |
| Titreşim: | Dikey ve yatay | titreşim kuvveti: | Özelleştirilmiş |
| Masa Boyutu: | Özelleştirilmiş | Maksimum yük: | 750kg |
| Vurgulamak |
Elektrodinamik Çalkalayıcı 4000Hz,750kg Elektrodinamik Çalkalayıcı,Jis D1601 Elektrodinamik Titreşim Çalkalayıcı |
||
Product Description
- Hava soğutmalı elektrodinamik çalkalayıcı tasarımı
- Titreme denetleyicisi ve güç güçlendirici, her şeyi bir kabin içinde birleştirilmiştir
- 2400 Newton sinüs itiş gücüne ulaşıyor.
- X, Y, Z üç ekseni test yeteneği
| Maksimum sinüs uyarı kuvveti | 5000 Kg.f zirve |
| Maksimum rastgele titreşim kuvveti | 5000 Kg.f.r.m.s. |
| En yüksek şok titreşim gücü | 10000 Kg.f zirve |
| Frekans aralığı | DC ~ 4000 Hz |
| Maksimum yer değiştirme | 75 mm p-p (tepe-tepe) |
| En yüksek hız | 1.8 m/s |
| Maksimum hızlandırma | 100 G (980 m/s2) |
| İlk rezonans frekansı | 3500 Hz |
| Maksimum yük | 750 kg |
| Hareketli bobin çapı (iş mesa çapı) | 450 mm |
| Hareketli sarmalın kalitesi | 50 kg |
| Mesa vida | 13 x M8 |
| Manyetik akış sızıntısı | < 10 gauss |
| Boyutları | 800 mm x 800 mm x 800 mm ( dikey makine) |
| Ağırlık | Yaklaşık 1500 kg |
| Görev | Sıcaklık, hava basıncı, yer değiştirme, aşırı voltaj, aşırı akım, giriş alt voltajı, harici hata, kontrol güç kaynağı, mantık ve eşit olmayan giriş koruması |
| Donanım yapılandırması | 2 kanal giriş, 1 kanal giriş |
| Kontrol bilgisayarı | LCD ekranlı endüstriyel bilgisayar (klavye ve optik fare dahil) |
| Yazılım | Çince/İngilizce işletim arayüzü; zaman alanı ve frekans alanı analizi; sinyal kaynağı; sinüs süpürme frekans analizi; otomatik WORD test raporu üretimi; sinyal ve veri gösterimi, depolama,Test parametre ayarları, ve analiz fonksiyonları |
| İşletim sistemi | Windows 2000 / XP |
| Hızlandırma sensörü B&W | Frekans alanı: 1 ̇2000 Hz; duyarlılık: 50 mV/g; sıcaklık aralığı: -24 ila 250 °C |
| Elektrik kaynağı | Üç fazlı, 380 V / 50 Hz |
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme p-p (mm) | Maks. Yükleme (kg) | Hareketli bobin (kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Sabit frekanslı sinüzoidal titreşim
- Sıfırlama titreşimleri
- Rastgele titreşim
- Klasik şok
- Çevre Testleri
- Stres tarama testi
- titreşim testi
- Kullanıcı tarafından kolay bir şekilde kurulabilir
- Kullanıcı arayüzü: Lokal mod için LCD dokunmatik ekran ve uzaktan mod için PC-Windows (Ethernet üzerinden)
- Yerel mod: önceden tanımlanmış bir testin hızlı bir şekilde başlaması; düzinelerce test özelliği saklanabilir
- Uzak mod: test tanımını, test özelliklerini saklamayı, test kontrolünü, test verilerini incelemeyi ve belgeleri içeren tam sistem çalışması
Yüksek Frekanslı Elektrodinamik Shaker Sistemi, öncelikle ürün titreşim ve şok ortamı testleri, çevresel stres tarama testleri ve güvenilirlik testleri için kullanılır.Elektromanyetik titreşim denetleyicisi, pille ilgili test standartlarına tamamen uygun olarak tasarlanmıştır., belirtilen parametreler altında titreşim koşullarını simüle eder.Pil veya pil paketi titreşim tablosuna sabitlenir ve belirtilen frekansta birbirine dik üç yönde titreşime maruz kalır.Test sırasında batarya sızdırılmamalı, kapasitesini kaybetmemelidir, kırılmamalı, yanmamalı veya patlamamalıdır.
titreşim testinin uygulama kapsamı son derece geniştir, devre kartları, piller, uçaklar, gemiler, roketler, füzeler, otomobiller, ev aletleri ve diğer endüstriyel ürünleri kapsar.
JIS D1601 Standart ile Dikey ve Yatay Yüksek Frekanslı Elektrodinamik Salkım hakkında daha fazla bilgiye ihtiyacınız varsa, lütfen bizimle iletişime geçin.
