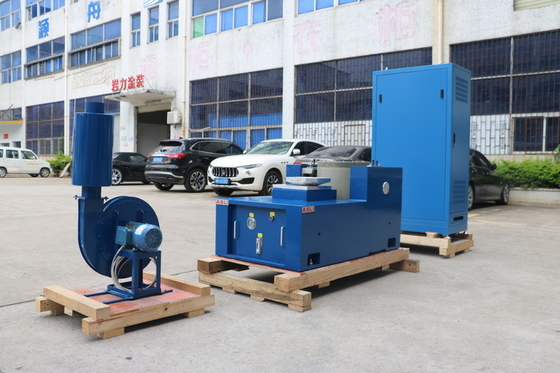

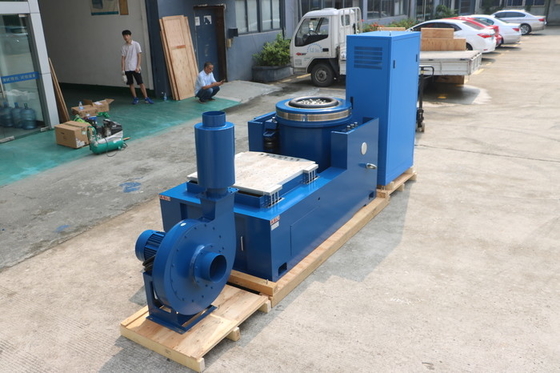

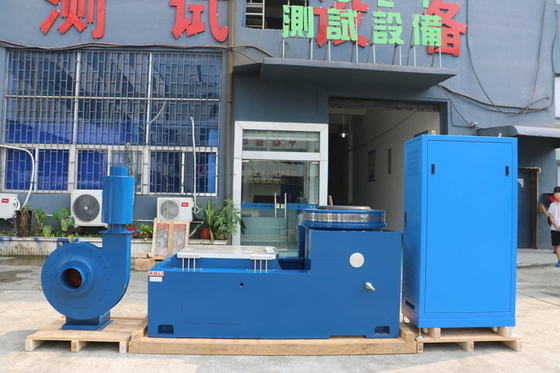

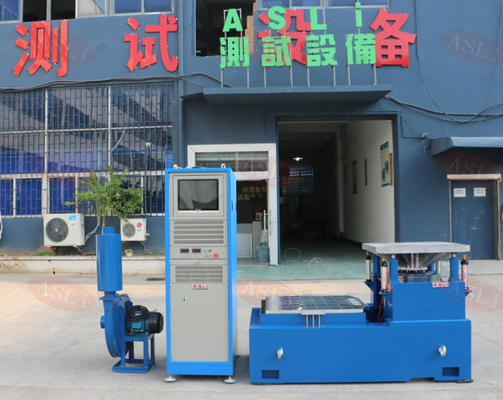

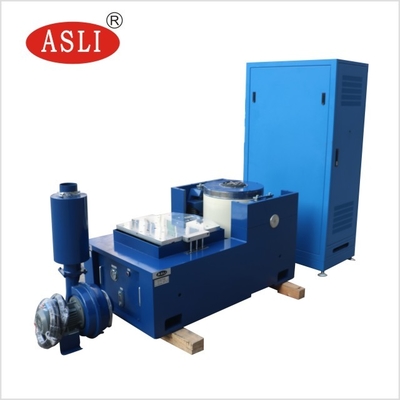

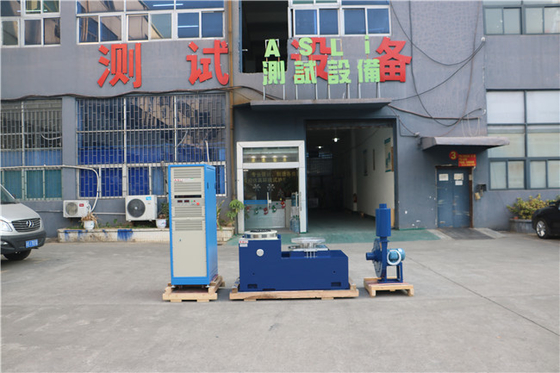

Sinüzoidal Titreşim Testi için 3 Eksen Büyük Kuvvet Elektrodinamik Vibratör Çalkalayıcı Tablosu
Product Details
| sinüs kuvveti: | 60000n | Hız: | 1.8m/s |
|---|---|---|---|
| Yer değiştirme: | 51 mm | Sıklık: | 3~3500HZ |
| Yükleme: | 250kg | Hızlanma: | 100g |
| armatür: | 230mm | Titreşim yönü: | 3 Eksen |
| Başvuru: | Havacılık | İşlev: | Sinüs ve rastgele |
| Vurgulamak |
MIL-STD Sarsıcı Tablası,1.8m/s Hızlı Sarsıcı Tablası,230mm Titreşimli Çalkalayıcı Tablası |
||
Product Description
3 Eksenli Büyük Kuvvet Elektrodinamik Titreşim Çalkalayıcı Tabla, sinüs titreşim testi için tasarlanmıştır ve aşağıdaki test standartlarını karşılayabilir: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS ve diğerleri.
IEC, ISTA ve MIL-STD test standartları için tasarlanmış Yüksek Frekanslı Titreşim Test Makinesi / Dikey Çalkalayıcı Sistem, çift manyetik devre yapısı, kendi kendine oluşan iskelet eylem halkaları, hava destekli destek, makaralı yataklar ve doğrusal kılavuzlar ve mafsal izolasyonu dahil olmak üzere gelişmiş modern teknolojileri benimser. X, Y ve Z üç eksenli sinüs titreşim testleri ve geniş bant rastgele titreşim testlerinin yanı sıra klasik (yarım sinüs) darbe ve şok tepki spektrumu testleri yapabilir.
Ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
| Sistem Modeli | ES-60 |
|---|---|
| Frekans Aralığı (Hz) | 3 ~ 3500 |
| Nominal Kuvvet — Sinüs (N) | 60000 |
| Nominal Kuvvet — Rastgele (N) | 60000 |
| Nominal Kuvvet — Şok (N) | 120000 |
| Maksimum İvme — Sinüs (m/s²) | 1000 |
| Maksimum İvme — Rastgele (m/s² rms) | 1000 |
| Maksimum İvme — Şok (m/s²) | 2000 |
| Maksimum Hız — Sinüs (m/s) | 1.8 |
| Maksimum Hız — Şok (m/s) | 1.8 |
| Maksimum Yer Değiştirme / Seyahat (mm p-p) | 51 |
| Hareketli Bobin Kütlesi (kg) | 60 |
| Hareketli Bobin Boyutu | Çap 40 mm |
| Dikey Tabla Boyutu | Özelleştirilmiş — test gereksinimlerine göre seçilir |
| Yatay Tabla Boyutu | Özelleştirilmiş — test gereksinimlerine göre seçilir |
| Maksimum Yük (kg) | 800 |
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p) mm | Maks. Yükleme (kg) | Hareketli Bobin (kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Daha yüksek aşama eksenel rezonans frekansına sahip iyi tasarlanmış dinamik halka iskeleti.
- Düşük manyetik akı kaçağına sahip çift manyetik devre tasarımı, kompakt yapı ve rasyonel düzen.
- Eksantrik yük kapasitesine sahip rocker çubuk makaralı yataklar, düz ve ithal odaklı kompozit gövde sertliği yönü.
- Hormon kullanımı için özel mafsal izolasyon temeli, kullanışlı mobil kurulum.
- Gelişmiş teknoloji hareketli sistem, dinamik halka yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Yatak küçük balonun statik sertliği ve dinamik sertliği, titreşim tablası yatak kapasitesini artırır ve düşük frekans performansını iyileştirir.
Sinüs Titreşim Testi için 3 Eksenli Büyük Kuvvet Elektrodinamik Titreşim Çalkalayıcı Tabla hakkında daha fazla bilgiye ihtiyacınız olursa, lütfen sorgunuzu göndermekten çekinmeyin.
