Titreme testinde RMS değeri nedir?
Titreme testinde, genellikle rastgele bir sinyalin RMS değerinin üç katı zirve değerleri içermesi talep edilir.Bir uyarıcı tarafından üretilen kuvvet, esas olarak akımın ısıtma etkisiyle sınırlıdır.. yani RMS değeri. Güç amplifikatörünün değerlendirmesi ise zirve değerleri tarafından etkilenir.
Kaydetmek için belgeyi indirin -- buraya tıklayın ----→titreşim test ekipmanları ES-10.pdf

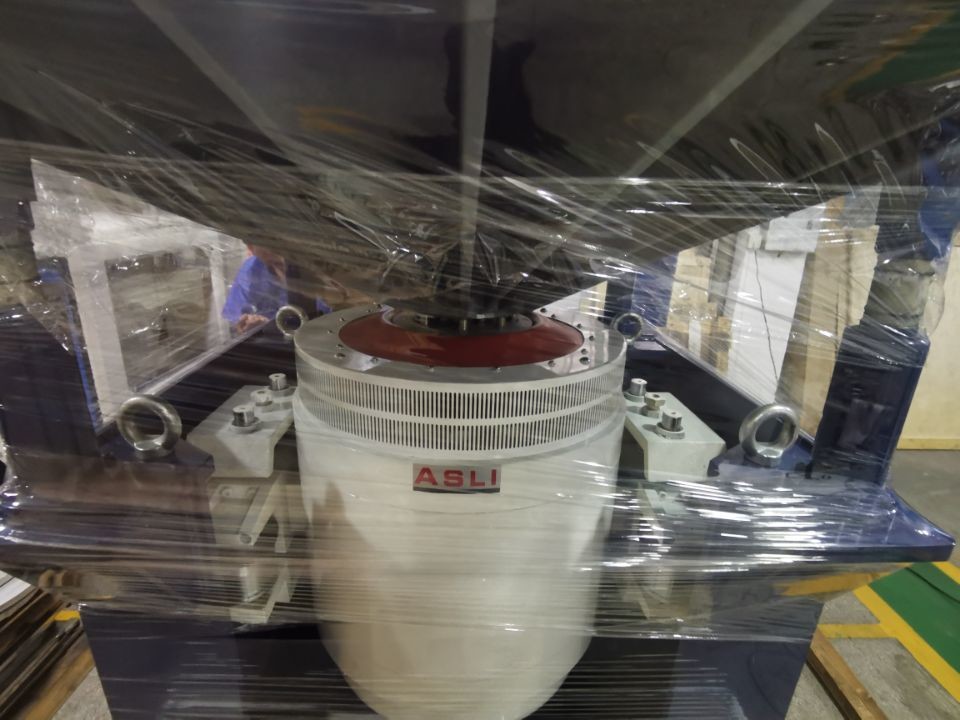

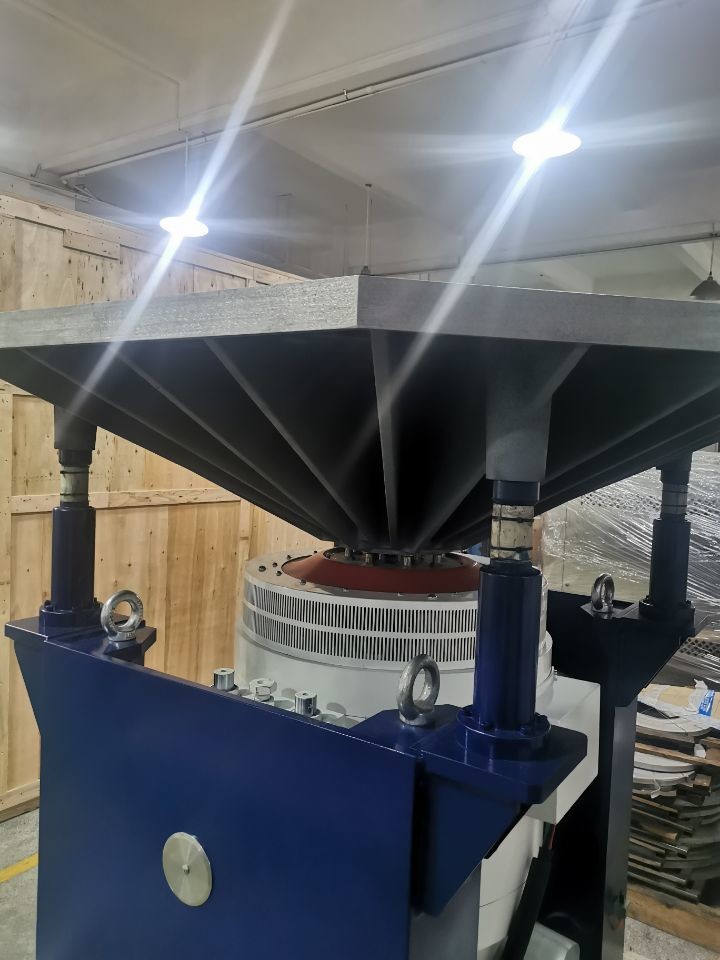

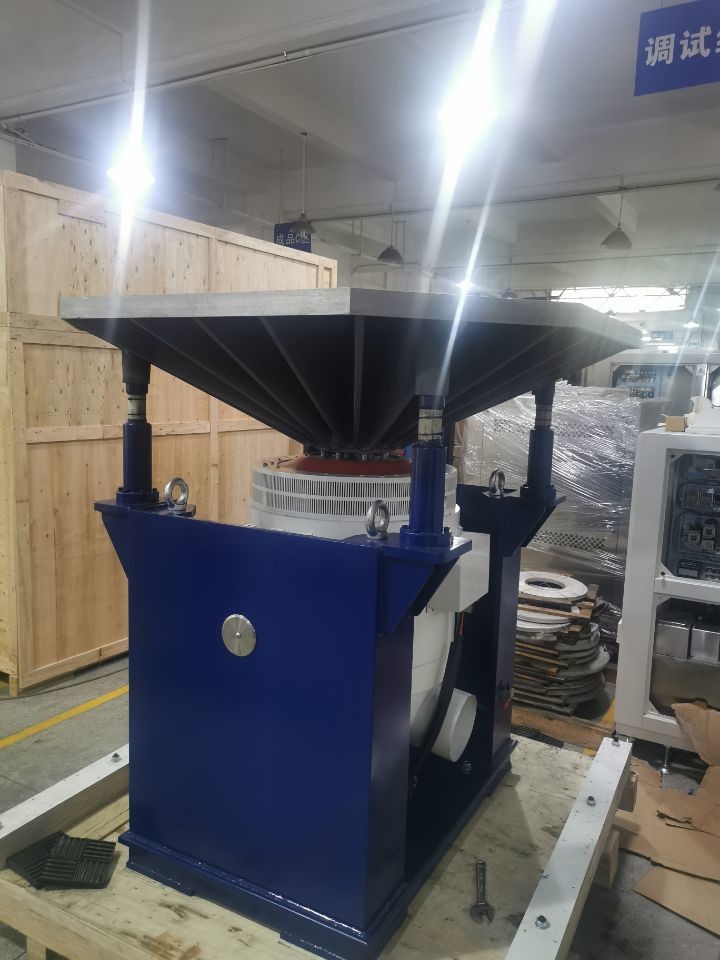

Elektrodinamik Shaker Vibratörü Rastgele titreşim direnci testi için İSTA standardını karşılıyor
Sinüs ve rastgele yüksek frekanslı elektromanyetik titreşim testitamamen standart tasarım pil ile ilgili test, simülasyon, pil titreşim testinin belirli koşulları altında,Pil veya pil paketi titreşim masasına sabitlenmiştir.Belirtilen frekans, ivme ve hareket moduna göre, birbirine dik üç yönde ölçülen pilin batarya örneği titreşimi boyunca sızıntısı olmamalıdır.Cesaretini kaybetme., kırılmadı, yangın ve patlama olmadı.
Teknik parametreler:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Güç Güçlendirici | |
| Güçlendirici çıkışı | 30 kVA |
| SNR | > 65 dB |
| Adlık çıkış voltajı | 120 Vrms |
| Boyutlar (L×W×H, paketlenmemiş) | 800x900x2,100 mm |
| Nefes veren | |
| Hava hacmi | 0.46 m3/s |
| Güç | 7.5 kW |
| Havalandırma borusu çapı | 200 mm |
| Hava basıncı | 8.8kPa |
| Kurulum | Tavana bağlanabilir (iki 90 dereceye kadar bükülebilir), maksimum 20 ̊ çalıştır |

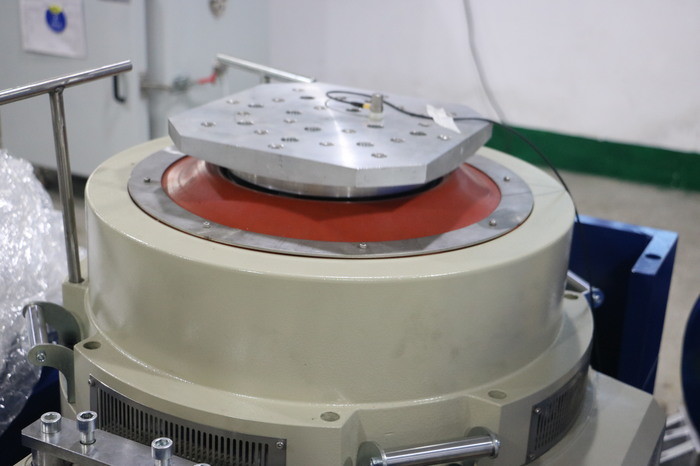

Titreşim sallayıcısı Özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası kapasitesini yükseltmek, düşük frekanslı performans geliştirmek.

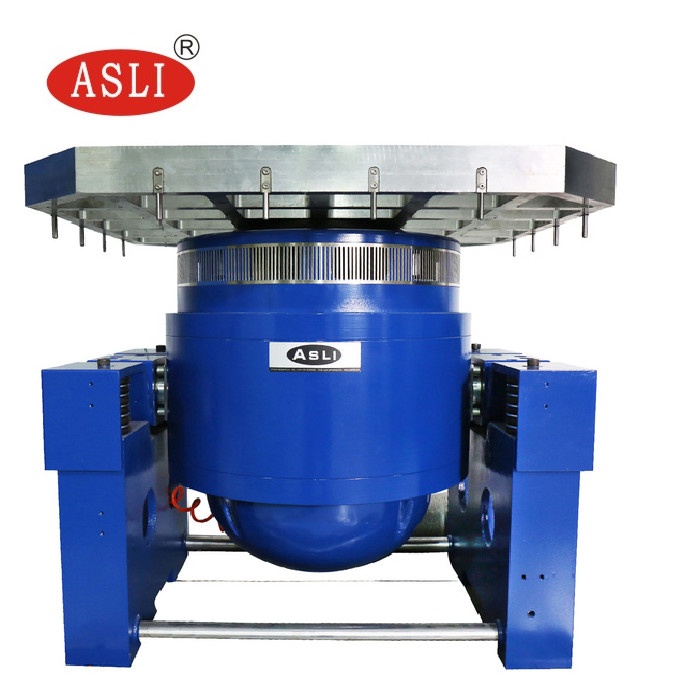

Elektrodinamik Shaker Vibratör Rastgele titreşim direnci testi için ISTA standardını karşılar. Sıcaklık nem testi odası ile birlikte kullanılabilir.
