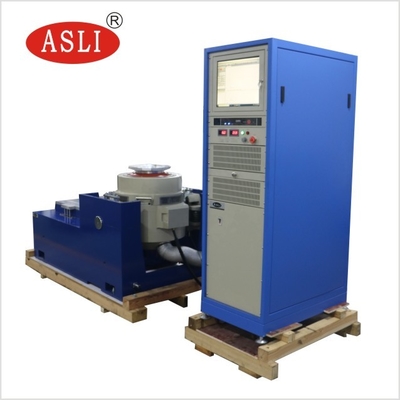

Yüksek Frekanslı Elektrodinamik Tip Yüksek Frekanslı Çalkalayıcı Test Sistemleri
Product Details
| titreşim kuvveti: | Yedek bir iç köpük kartona 1 adet ve harici ahşap karton ile paketleyin | titreşim yönü: | C01 |
|---|---|---|---|
| hareketli bobin ağırlığı: | 16°C ila 32°C | Yer Değiştirme: | 25mm |
| Maks. Hızlanma: | 100G | Başvuru: | Küçük Bileşen |
| tip: | Elektrodinamik Tipi | Frekans Aralığı: | 5~2000Hz |
| Vurgulamak |
SGS Elektrodinamik Titreşim Çalkalayıcı Sistemi,6000N Elektrodinamik Titreşim Çalkalayıcı Sistemi,Titreşim Çalkalayıcı Sistemi 5hz |
||
Product Description
Dikey, yatay, çok eksenli, döner ve akustik test uygulamaları için tasarlanmış yüksek frekanslı, yüksek performanslı hidrolik titreşim test sistemleri.,Baş genişleticileri, hidrolik güç kaynakları, rulmanlar, bağlantılar ve torksiyon titreşim tabloları, zorlu test profillerinde güvenilir ve tekrarlanabilir sonuçlar sağlar.
Bu sistemler üçüncü taraf denetimleri ve elektromanyetik titreşim testleri için de kullanılabilir.
Depolama için belge indirin ES-10 Mekanik titreşim test sistemi.pdf
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (Kg) | Hareketli sarmal (Kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |

- Sağlam süspansiyon sistemi ve doğrusal hareket kılavuzu güçlü taşıma kapasitesi, mükemmel kılavuzlama fonksiyonları ve yüksek istikrar sağlar.
- Yüksek statik sertliği ve düşük dinamik sertliği olan yük merkezi hava yastığı, güçlü taşıma kapasitesi ve amplituda değişiminde mükemmel performans sağlar.
- 3-sigma zirve akımı ile yüksek verimli D sınıfı güç anahtarlaması düşük güç tüketimi ve minimum harmonik bozulmayı sağlar.
- Yüksek güvenlik güvenilirliği için güvenlik kilitli hızlı kendi kendine teşhis.
- Vibrasyon platformu için hava yastığı şok yalıtım aygıtı, ek bir temel ihtiyacını ortadan kaldırır.titreşim dalgasının mükemmel yeniden üretilmesini ve titreşim iletiminin azaltılmasını sağlamak.

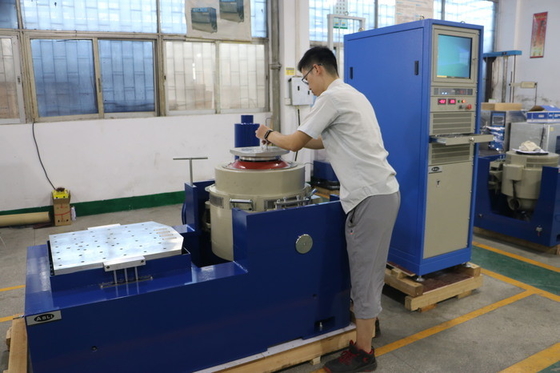

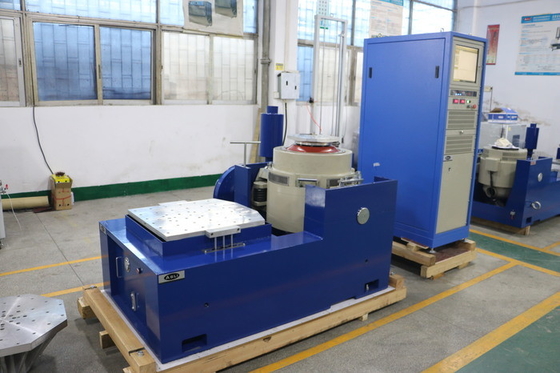

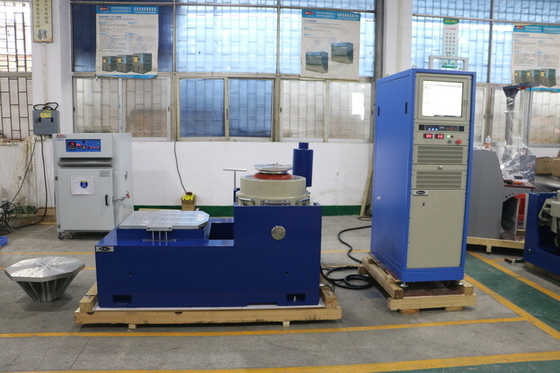

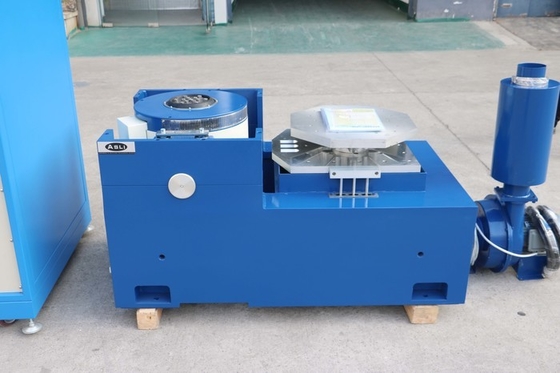

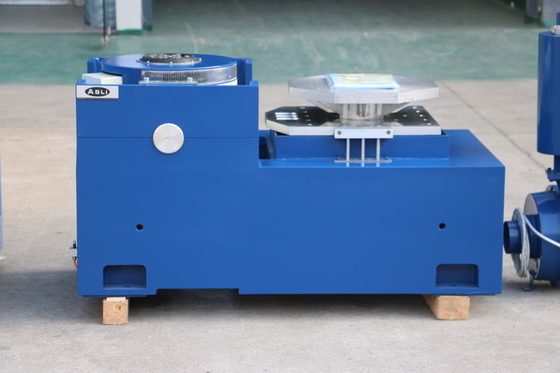

- Farklı uygulamalara uygun yatay ve dikey genişleme platformları.
- Basit bir denetim işlevi.
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5 ¢ 1000 5 ¢1200 5 ¢2000 | 27.5 33.0 45 |




Elektromanyetik titreşim uyarıcısının çalışma prensibi, bir hoparlörün elektrik iletkeninin manyetik alanın içinde elektromanyetik kuvvetin etkisiyle hareket ettirilmesine benzer.Hareketli parçayı hızlandırmak için kuvvet sürücü akım ve manyetik akım arasındaki denge tarafından üretilirBu nedenle, sürücü akımı kontrol ederek, titreşim jeneratörünü kontrol edebilirsiniz.
Elektromanyetik titreşim uyarıcısının maksimum hızlanma seviyesi maksimum akım ve yükle belirlenir.Hareketli parçanın yer değiştirmesi hızlanmanın yüksek seviyeye ulaşmayacağı şekilde kısıtlanmıştır.Hareketli elementin rezonans frekansı frekans aralığının üst sınırından daha yüksek ayarlanır.
Titreşme jeneratörünün performansı, farklı frekanslarda maksimum hızlanmayı gösteren bir grafikle yansıtılabilir.Yer değiştirme kısıtlaması, 6 dB/oktav eğimli düz bir çizgi ile ifade edilebilir..
Yüksek Frekanslı Elektrodinamik Tipi Yüksek Frekanslı Sallayıcı Test Sistemleri hakkında daha fazla bilgiye ihtiyacınız varsa, lütfen sorunuzu göndermekten çekinmeyin.
