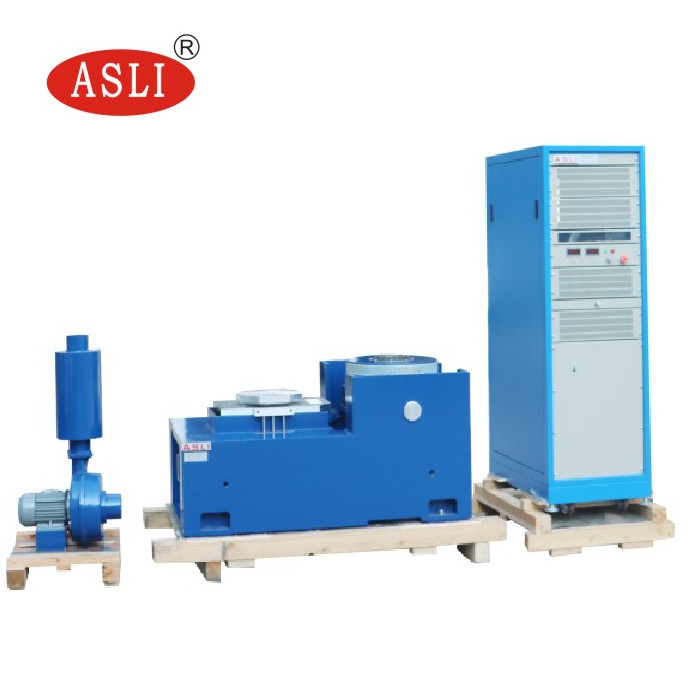

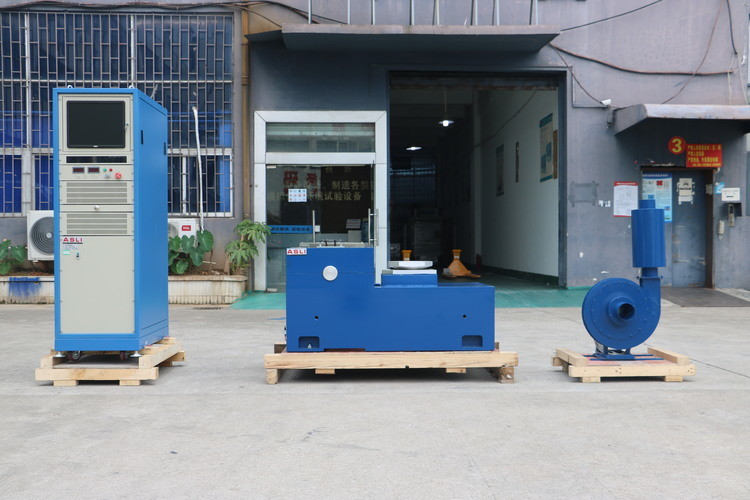

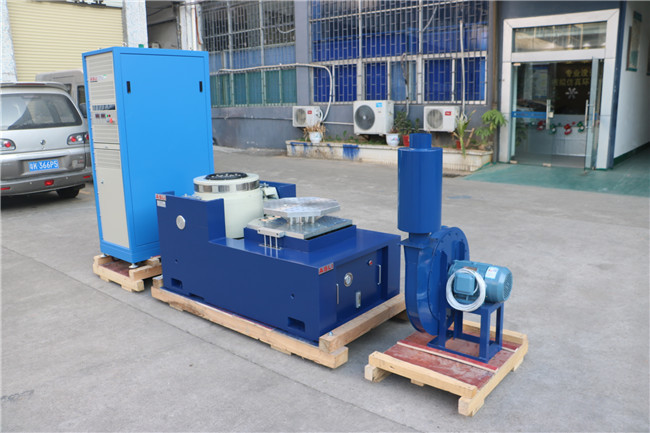

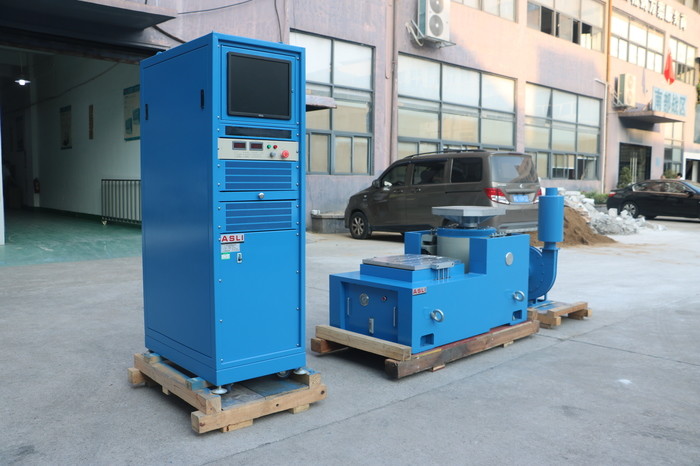

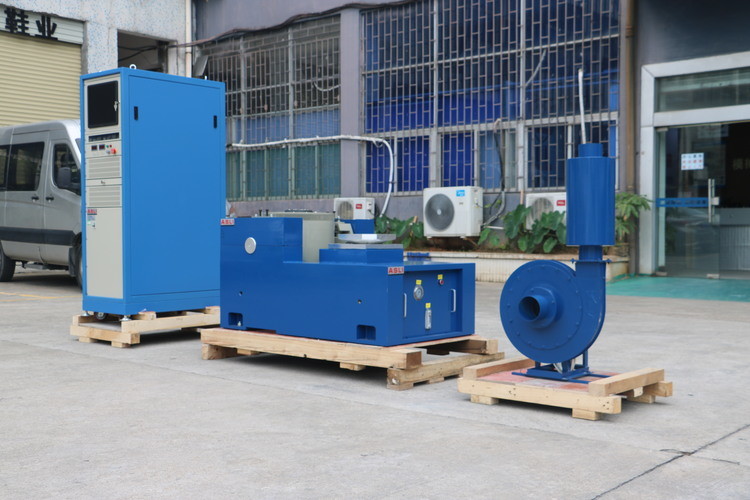

100g Hızlandırma ile Lider Üretici Yüksek Frekanslı Elektrodinamik Titreşim Direnci Test Sistemleri
Product Details
| sinüs kuvveti: | Altı ay | test standardı: | iec 60068 standardı |
|---|---|---|---|
| Hız: | 2.0m/s | Yer Değiştirme: | 100 mm |
| Sıklık: | Elektrikli Ev Aletleri | yükleniyor: | 500kg |
| hızlanma: | 100G | Başvuru: | pil, otomobil parçaları |
| Vurgulamak |
Elektrodinamik Titreşim Test Sistemleri,2.0m/s Titreşim Test Sistemleri,IEC60068 Titreşim Masası Test Cihazları |
||
Product Description
Elektromanyetik titreşim tabloları savunma, havacılık, havacılık, iletişim, elektronik, otomotiv, ev aletleri ve diğer endüstrilerde yaygın olarak kullanılır.Bu tür ekipmanlar hataları erken tespit etmek için kullanılır., gerçek çalışma koşullarını simüle etmek ve yapı dayanıklılığı testleri yapmak.
Sistem sinüs dalgası, FM, süpürme, programlanabilir, frekans çarpanı, logaritma, maksimum hızlanma, amplitud modülasyonu ve zaman kontrolünü destekler.Tam işlevli bilgisayar kontrolü ve basit sabit hızlanma / sabit amplitudlu işletimEkipman 3 ay boyunca sürekli arızasız çalışma testinden geçti ve istikrarlı performans ve güvenilir kaliteyi gösterdi.
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (Kg) | Hareketli sarmal (Kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Sinüs kuvveti (peak) | 30 kN |
|---|---|
| Şok kuvveti (peak) | 60 kN |
| Frekans aralığı | 5 ¢2.800 Hz |
| Yer değiştirme (sürekli) | 100 mm |
| Maks. Hız | 1.8 m/s |
| Maks. Hızlanma | 100 G |
| Zırhın çapı | 445 mm |
| Birinci sıra rezonans frekansı | 2,400 Hz |
| İzin verilen eksantrik moment | > 500 N·m |
| Zırh ağırlığı | 40 kg |
| HE/ST vida boyutu | M10 (metrik) |
| Eksensel titreşim izolasyon sıklığı | 3 Hz |
| En fazla. | 500 kg |
| Manyetik akış sızıntısı | ≤1 mT |
| Boyutlar (L×W×H, paketlenmemiş) | 1330 × 860 × 1.250 mm |
| Ağırlık (paketlenmemiş) | 2500 kg |
| Kurulum | Kauçuk paspas (ankaralı bultlar gereklidir) |
| Güçlendirici çıkışı | 30 kVA |
|---|---|
| SNR | > 65 dB |
| Adlık çıkış voltajı | 120 Vrms |
| Güçlendirici verimliliği | >90% |
| Boyutlar (L×W×H, paketlenmemiş) | 800 × 900 × 2,100 mm |
| Ağırlık (paketlenmemiş) | 500 kg |
| Hava hacmi | 0.46 m3/s |
|---|---|
| Güç | 7.5 kW |
| Havalandırma borusu çapı | 200 mm |
| Hava basıncı | 8.8 kPa |
| Kurulum | Tavana bağlanabilir (iki 90° eğime kadar), en fazla 20'lik yürüyüş |
| Boyutları | 600 × 600 mm |
|---|---|
| Kalınlığı | 45 mm |
| Frekans sınırı | 2,000 Hz |
| Etkili kütle | 54 kg |
Not: Daha iyi tekdüzelik için yüksek basınçlı yağ filmi rulmanı kullanılır.
| titreşim kontrolörü | Sinüs, rastgele, şok ve kendi kendini kalibre eden titreşim kontrolörü |
|---|---|
| Hızlandırıcı | 100 mV/g, Aralık: 50g, Çalışma Frekansı: 1 ̇10 kHz, Ağırlık: 11 gram, 10 ft düşük gürültü kablosuyla |
| Çevre odası | Desteklenen |
|---|---|
| Mobil cihazlar | Özelleştirilebilir |
| İzolasyon levhaları | Özelleştirilebilir |
| Dökme | Özelleştirilebilir |
| Sıcaklık aralığı | 0°40°C |
|---|---|
| Nem aralığı | 0 ̊ 90%, yoğunlaşma yok |
| Güç gereksinimleri | 380V / 3ph / 50Hz, 40kVA |
| Sıkıştırılmış hava basıncı | 0.6 MPa |
- İyi tasarlanmış dinamik daire iskeleti, daha yüksek aşamalı aksyal rezonans frekansı ile.
- İki manyetik devre, düşük manyetik akış sızıntısı, kompakt yapı ve rasyonel tasarım.
- Rocker Rod rulo rulmanları, eksantrik yük kapasitesi ile düz ve ithalat odaklı bileşik vücut sertlik yönelimi.
- Trunnion hormon kullanımı için özel bir izolasyon temeli, uygun bir mobil kurulumla.
- Gelişmiş teknoloji, dinamik döngünün yüksek güvenilirliğini sağlamak için sistemin etrafında hareket eder.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Taşıma küçük balonun statik sertliği ve dinamik sertliği titreşim masasının taşıma kapasitesini arttırır ve düşük frekanslı performansı geliştirir.
Titreme testleri ve verileri, makinenin sağlığını, verimliliğini ve verimliliğini, ayrıca tahminleri ve çalışma programlarını daha iyi anlamalarını sağlar.Herhangi bir makinenin aşınma ve gerginlik ömrü verilerini kısa bir süre içinde derleyip birleştirerek, titreşim testi, makinelerin, yapıların ve hatta ürünlerin çalışma durumuna ve durumuna dair bilgiler sağlayarak yardımcı olur.
Eğer 100g Hızlandırma ile Lider Üretici Yüksek Frekanslı Elektrodinamik titreşim Direnci Test Sistemleri hakkında daha fazla bilgiye ihtiyacınız varsa, lütfen sorgu göndermekten çekinmeyin.
Product Highlights
100g ivme, 30kN sinüs kuvveti, 500kg yük ve 3-3500Hz aralığına sahip yüksek frekanslı elektrodinamik titreşim test sistemi. IEC 60068 ile uyumludur. Pil ve otomobil parçaları testleri için idealdir. Çok yönlü, güvenilir performans için özelleştirilebilir armatürler, odalar ve mobil seçenekler sunar.
