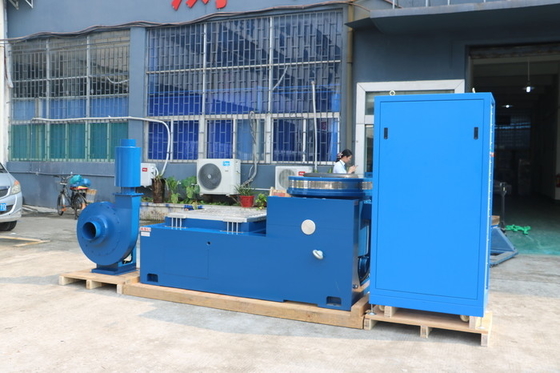

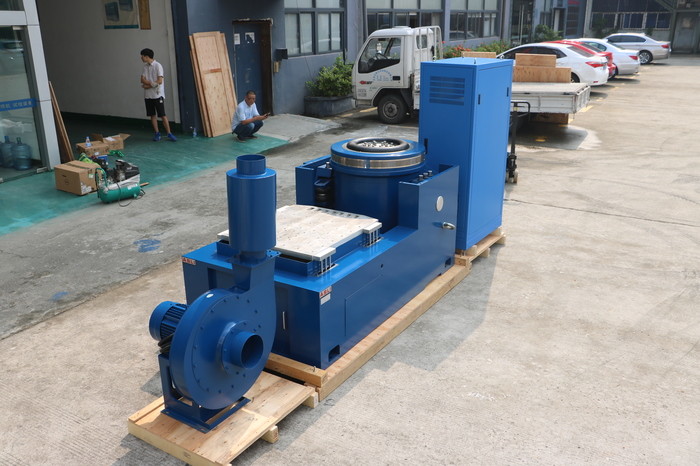

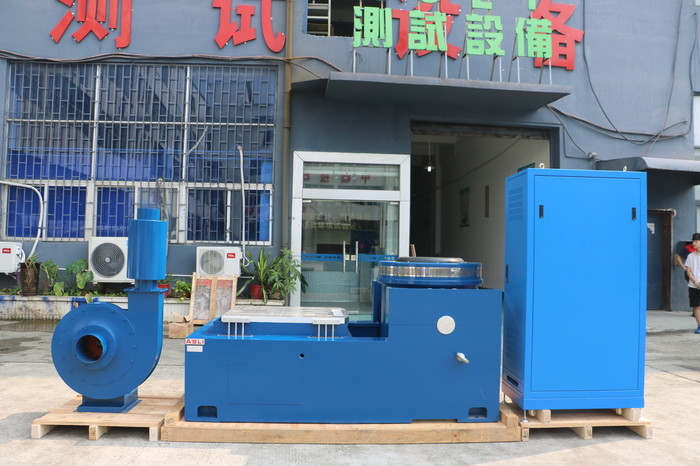

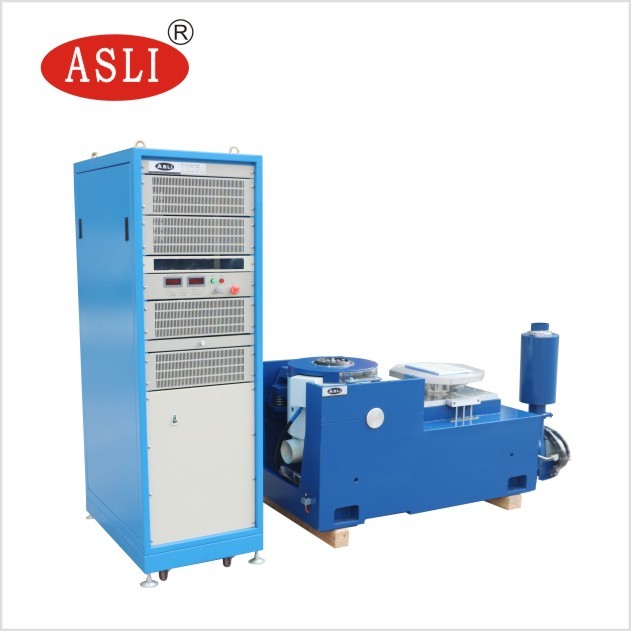

Sinüsoidal Titreşim Testi için Un38.3 Test Standardı Pil Titreşim Test Cihazı
Product Details
| sinüs kuvveti: | 3000N | Hız: | 1.6m/s |
|---|---|---|---|
| Titreşim yönü: | dikey yatay | Başvuru: | Pil |
| Sıklık: | 3~3500HZ | Güç: | 380V 3 faz |
| Yer değiştirme: | 25mm | Test standardı: | UN38.3 |
| İşlev: | Sinüzoidal Titreşim Testi | ||
| Vurgulamak |
Titreşim Test Cihazı 1.6m/s,Titreşim Test Cihazı,Akü Sinüzoidal Titreşim Test Cihazı |
||
Product Description
Elektrodinamik Yüksek Frekanslı titreşimli santraller üreticisiyiz. Sistemlerimiz çift manyetik devre yapısı da dahil olmak üzere gelişmiş teknolojileri kullanıyor.self-generated skeleton action circles (kendi kendine oluşturulan iskelet eylem çemberleri)Bu teknolojiler, X, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y,Z Üç eksenli sinüzoidal titreşim testleri ve geniş bant tesadüfi titreşim testleri, klasik darbe testleri (yarım sinüs, trapez, testere dalgası) ve şok tepkisi spektrumu testleri.
Bu ürünler ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli aletler, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
- İyi tasarlanmış dinamik daire iskeleti, daha yüksek aşamalı aksyal rezonans frekansı ile.
- İki manyetik devre tasarımı, düşük manyetik akış sızıntısı, kompakt ve rasyonel yapı.
- Düz ve ithalat odaklı kompozit vücut sertliği yönelimine sahip, güçlü eksantrik yük kapasitesi sağlayan kaygan çubuk rulo rulmanları.
- Trunnion izolasyon temeli, titreşim izolasyonu için tasarlanmıştır, uygun mobil montajla.
- Gelişmiş teknoloji hareket-aran sistem dinamik daire yüksek güvenilirliği sağlar.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Yerin statik sertliği ve dinamik sertliği optimize edilir, titreşim masası kapasitesini artırır ve düşük frekanslı performansı iyileştirir.
- Rated Force:Sinüs kuvveti 3000N; rastgele kuvvet 3000N; çarpma kuvveti 6000N
- Frekans aralığı:3Hz'den 3500Hz'e; Sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
- Sıfırlama frekansı modu:Doğrusal, logaritmik, ileri geri süpürme, sabit frekans
- Sıfırlama sıklığı:1 ila 32767
- Sıfırlama frekansı zamanı:Sabit frekans / tek 1 ′′ 3600 dakika; süpürme frekansı eğreleri görüntülenebilir
- Hızlandırma:1000 m/s2 (yüklenmemiş)
- Hız:1.6 m/s
- En fazla yer değiştirme:25 mm p-p (yük olmadan), çift zirve
- Etki Yer değiştirme:25 mm
- Hareketli Bobin Ağırlığı:3.5 kg
- titreşim yönleri:Dikey
- titreşim dalgası:Sinüs, rastgele, şok
- Hareketli bobinin çapı:Φ150 mm
- Vibration System Boyutu:W750 × H599 × D680 mm
- Vibration System Ağırlığı:490 kg
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (kg) | Hareketli bobin (kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Çift manyetik devre yapısı yüksek manyetik alan yoğunluğunu sağlar ve akış sızıntısını azaltır.
- U tipi yaylar, rulolar ve doğrusal rulmanlar, kaydırma yüküne karşı güçlü direnç sağlar.
- Vibrasyon sistemi, özel bir temele gerek kalmadan, ağır yük altında bile istikrarlı bir şekilde çalışır.
- Sıcaklık, aşırı yük, aşırı akım, aşırı gerilim ve titreşim testçisinin aşırı kaydırılması için koruma cihazları sağlanmıştır.Alt gerilimSürücü gücü koruması, akımı sınırlayan, yumuşak başlangıç, aşırı sıcaklık, kısa devre ve modül hatası korumasını içerir.
- Sinüs, rastgele ve çevresel etki testlerini tamamlayabilir.
- Bu sistem, voltaj dalgalanması için minimum gereksinimlere sahiptir. % ≤ ± 10 kabul edilebilir.
- Bu sistem topraklama direnci için minimum gereksinimlere sahiptir.
- Yüksek güvenilirlik, özellikle uzun süre çalışmaya uygun.
- Küçük bir yükleme tezgahında, daha yüksek hızlanma ve çalışma sıklığı gerçekleştirilir, böylece tüm makine tezgahının yükleme kapasitesi ve performansı iyileştirilir.

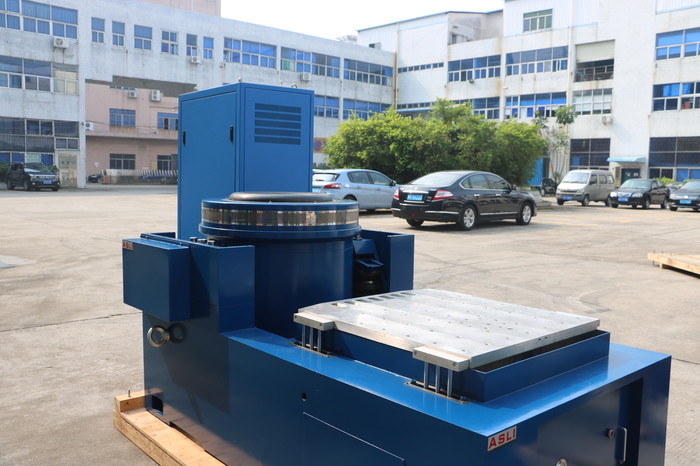

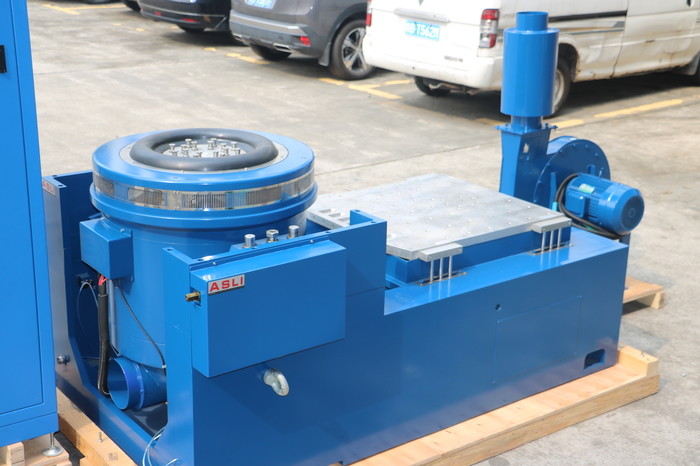

- Yatay bank ve titreşim bankı, mükemmel bir yapıya ve uygun montaj ve ayarlamaya sahip, bütünleşik bir türdür.
- Statik basınç pisti, V şeklinde, eğim direnci ve yan çizgi yükleme direnci kapasitesi ile.
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5 ¢ 1000 5 ¢1200 5 ¢2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 ¢800 5 ¢ 1000 5 ¢ 1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5 ¢ 1000 5 ¢1300 5 ¢ 1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT dikey uzatılmış bank ve belirtilen klemler, müşteriyi mükemmel bir yapıyla, yüksek kaliteli malzemelerle en iyi performansı elde etmesini sağlamak için hassas bir şekilde hesaplanmış ve ayrıntılı bir şekilde tasarlanmıştır.,Ve mükemmel bir iş yapısı.
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Döner Bench) | 220 | 350 | Φ1200 |
Sinusoidal titreşim testi için UN38.3 Test Standart Batarya titreşim test makinesi hakkında herhangi bir sorunuz varsa, lütfen bizimle iletişime geçmekten çekinmeyin.
