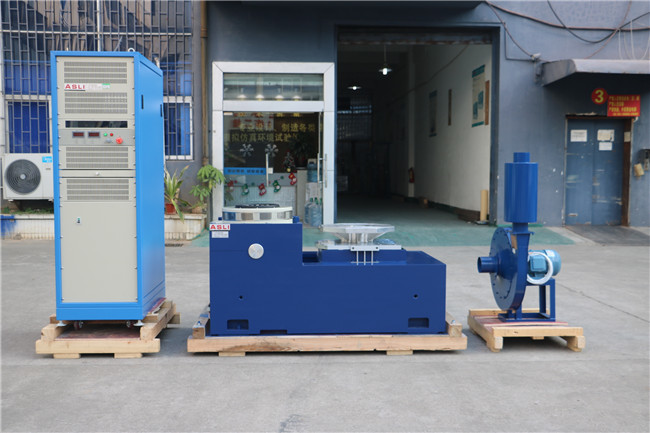

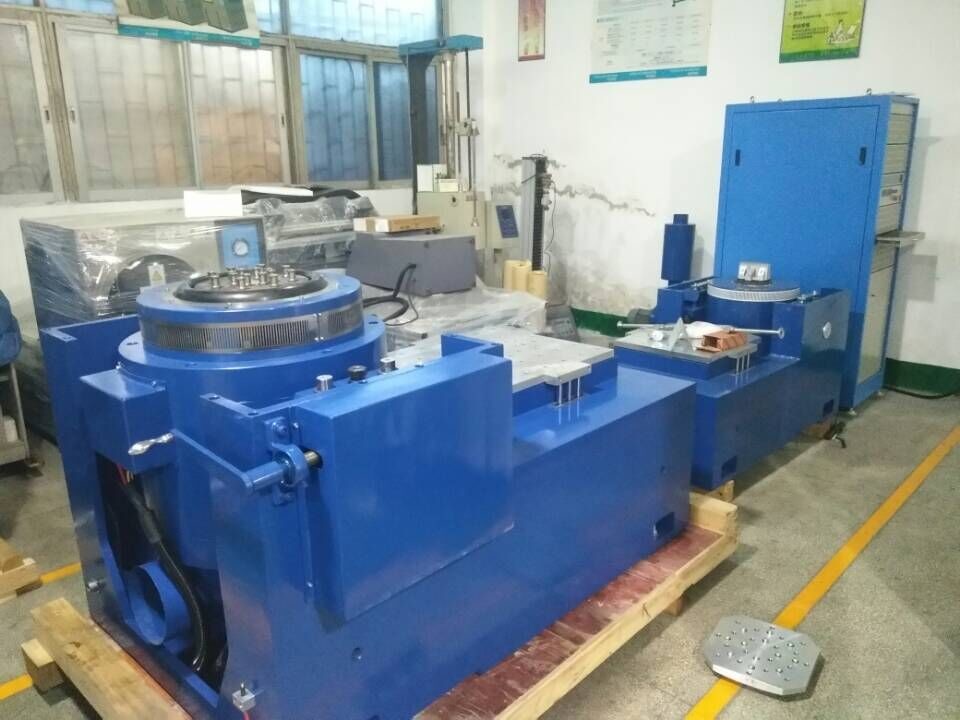

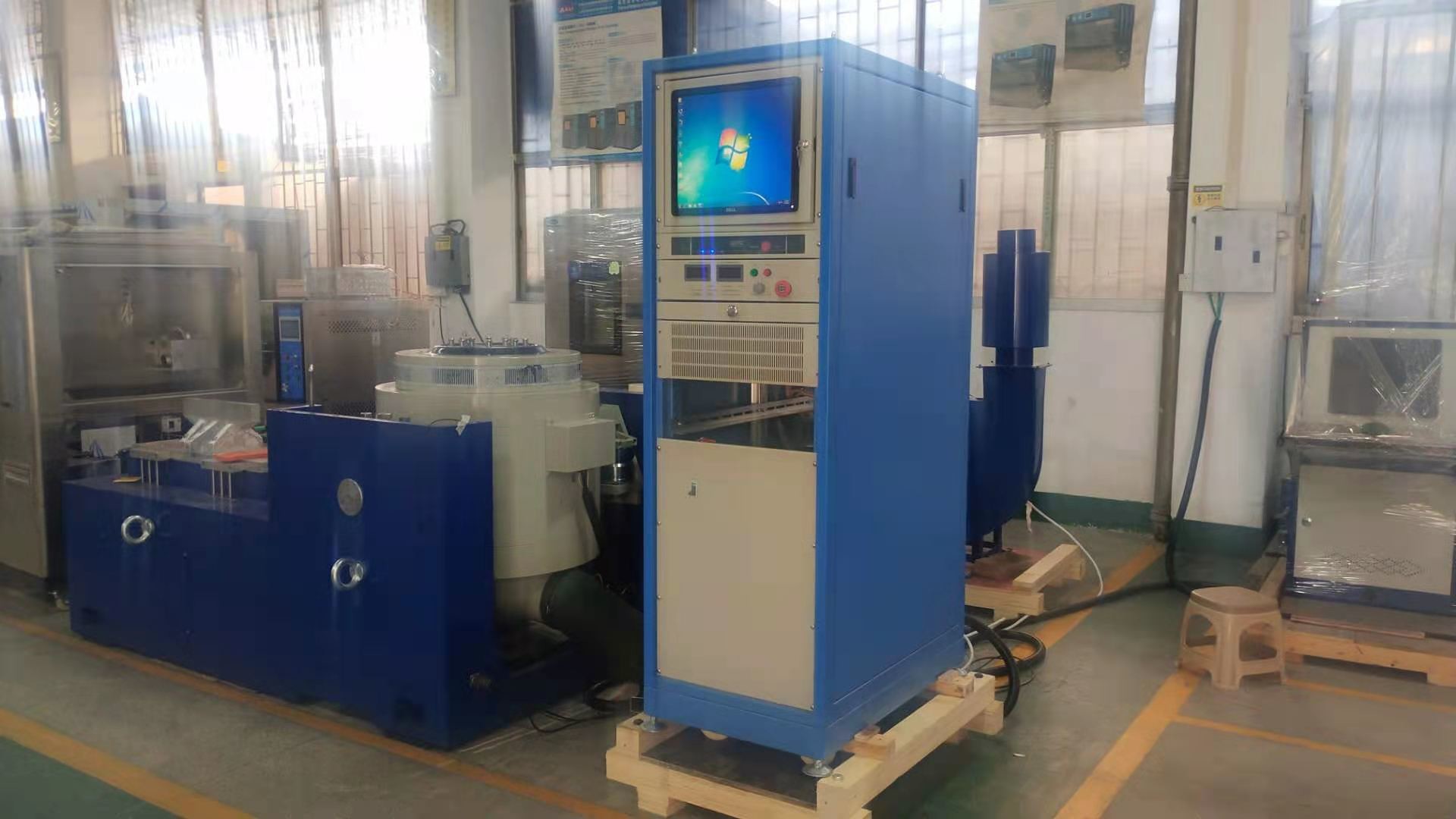

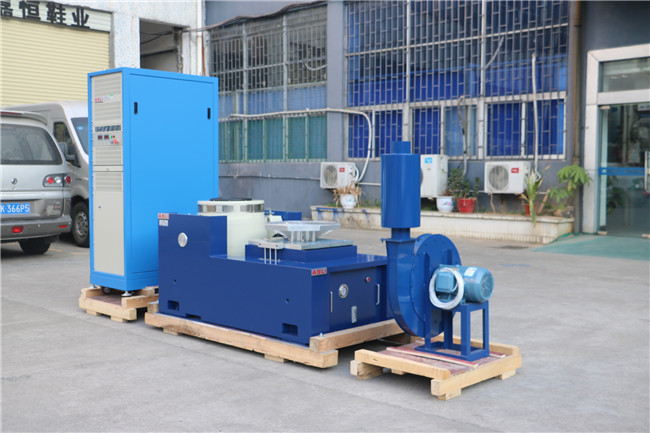

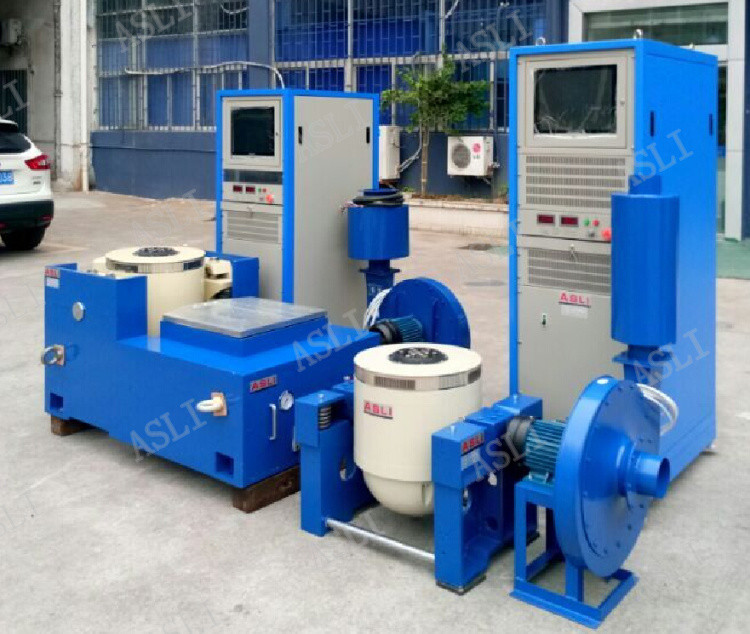

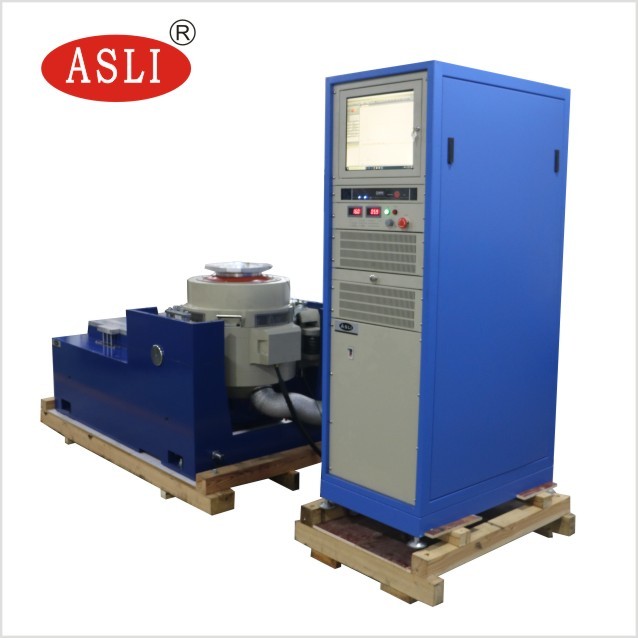

Şok ve Titreşim Testi için 3 Eksen Sinüs Titreşim Test Cihazı
Product Details
| Test standardı: | MIL-STD-810G | Titreşim yönü: | 3 Eksen |
|---|---|---|---|
| Çalkalayıcı gücü: | 20kn | Uygun: | Maksimum yükleme 300kgs test öğeleri |
| Frekans aralığı: | 3 ~ 3500Hz | Hızlanma: | 100g |
| uygulama: | Otomobil parçaları | İşlev: | Şok ve Titreşim Testi |
| Vurgulamak |
300kgs Titreşim Test Cihazı,20KN Titreşim Test Cihazı,Sinüs Titreşim Ölçüm Ekipmanı Yükleme |
||
Product Description
Sizin için en uygun modeli önermemize yardımcı olmak için3 Eksen Sinüs titreşim testi makinesi(Şok ve titreşim testi için titreşim ölçüm cihazı), lütfen aşağıdaki bilgileri hazırlayın ve sorgunuzla birlikte gönderin:
- Örnek açıklaması
- Örnek test kütlesi
- Örnek boyutları
- Test profili (mümkünse)
- Test için gerekli olan en yüksek hızlanma
- Test yönü: X, Y, Z eksenleri veya sadece Z yönü
| Sistem Özellikleri | ||
|---|---|---|
| Sistem Modeli | ES-20 | |
| Frekans aralığı (Hz) | 3 ~ 3500 | |
| Rütbeli kuvvet (N) | Sine | 20000 |
| Rastgele | 20000 | |
| Şok | 40000 | |
| Maksimum Hızlanma | Sinus (m/s2) | 1000 |
| Rastgele (m/s2 rms) | 1000 | |
| Şok (m/s2) | 2000 | |
| Maksimum Hız | Sinus (m/s) | 1.8 |
| Şok (m/s) | 1.8 | |
| Maksimum yer değiştirme (mm p-p) | 51 | |
| Hareketli sarmal kütlesi | 30 kg | |
| Hareketli sarmalın boyutu | 320 mm çapı | |
| Maksimum Yük | 300 kg | |
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p mm) | Maks. Yükleme (kg) | Hareketli bobin (kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- İyi tasarlanmış dinamik daire iskeleti, daha yüksek aşamalı aksyal rezonans frekansı ile.
- İki manyetik devre, düşük manyetik akış sızıntısı, kompakt yapı ve rasyonel tasarım.
- Rocker rod roller bearings with straight and import-oriented composite body stiffness orientation, providing excellent eccentric load capacity. Doğrudan ve ithal odaklı kompozit vücut sertliği yönlendirmesi ile rocker rod roller bearings, mükemmel eksantrik yük kapasitesi sağlar.
- Montaj için mobil kolaylığı olan hormon kullanımına adanmış Trunnion izolasyon temeli.
- Gelişmiş teknoloji hareket sistemi dinamik çemberin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Küçük balon etkisiyle yatakın statik sertliği ve dinamik sertliği, titreşim masasının kapasitesini artırır ve düşük frekanslı performansı iyileştirir.
Eğer daha fazla bilgi istiyorsanız3 Eksen Sinüs titreşim testi makinesi(Şok ve titreşim testi için titreşim ölçüm cihazı), lütfen sorunuzu göndermekten çekinmeyin.
