Aşağı yük dosyasıES-3A titreşim testi.pdf
titreşim test sistemi için, lütfen aşağıda hazır ve sorgu gönderin, biz size uygun model önermek yardımcı olacaktır
Örnek Tarifi
Örnek test kütlesi
Örnek Boyutları
Eğer mevcutsa test profili
Testin maksimum hızlanması
X,Y,Z yönü testi veya sadece Z yönü testi
Model özellikleriHava Soğutma titreşim testi sistemi Özel numune sabitleyici ile dinamik shaker masa
| Sistem Özellikleri | |||
| Sistem modeli: | ES- 3 | ||
| Frekans aralığı: | 3 ~ 3500 | ||
| Rütbeli Güç | Sinus N | 3000 | |
| Rastgele N | 3000 | ||
| Şok N | 6000 | ||
| Maksimum Acc. | Sinüs (m/s2) | 1000 | |
| Rastgele (m/s2 rms) | 1000 | ||
| Şok ((m/s2) | 2000 | ||
| Maksimum Vel. | Sinüs (m/s2) | 1.6 | |
| Şok ((m/s2) | 1.6 | ||
| Maksimum Disp. | En Fazla Yolculuk mm (p-p) |
25 | |
| Hareketli sarmal | 3.5kg | ||
| Hareketli sarmalın boyutu | 230 mm çapı | ||
| En fazla yük: | 100kg | ||
Diğer mevcut titreşim salkımları seçimleri
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

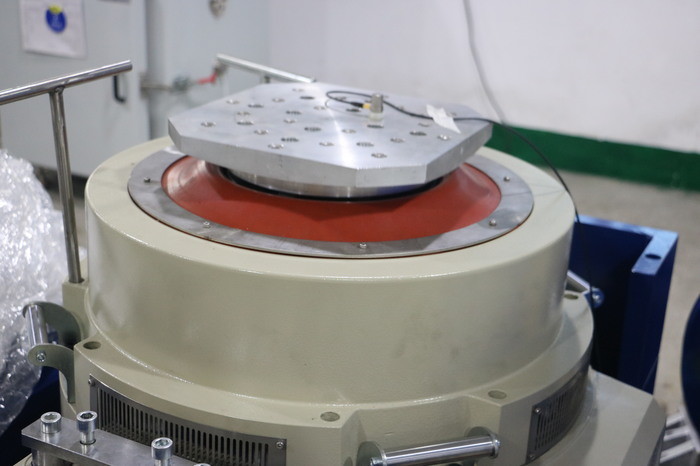

Rastgele test için titreşim örneği
Özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası kapasitesini yükseltmek, düşük frekanslı performans geliştirmek.
Yatay titreşim tablosunun teknik parametreleri (X,Y eksen testi)
Dikey titreşim tablosunun teknik parametreleri ((Z, eksen testi):

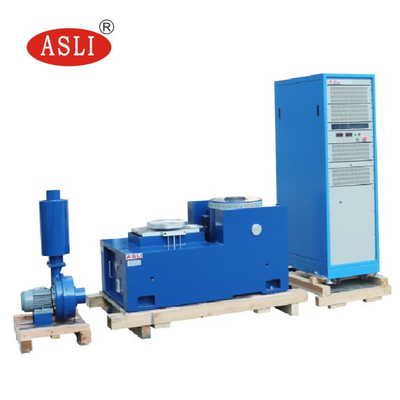

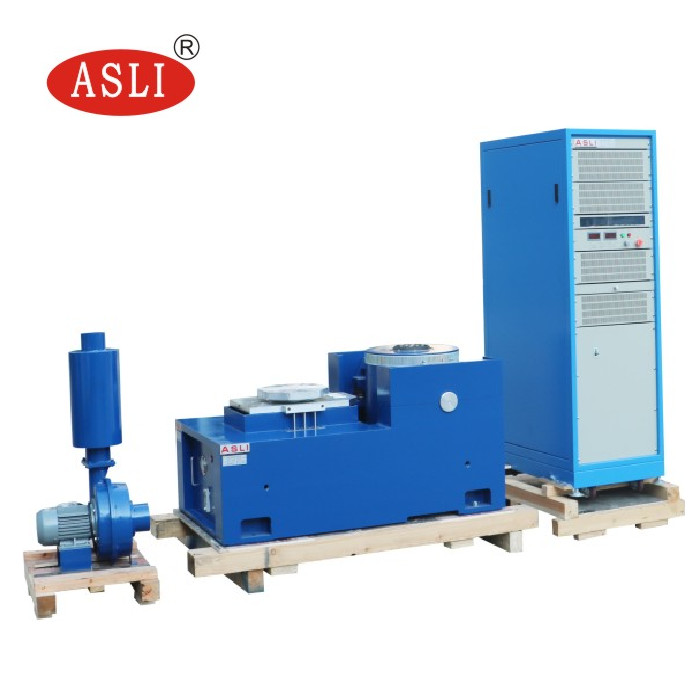

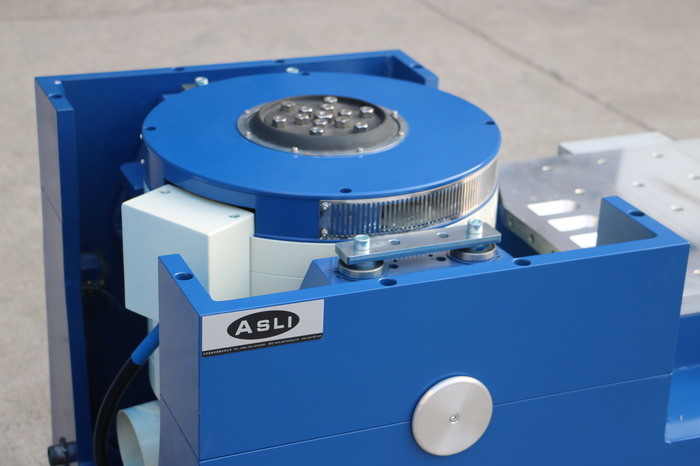

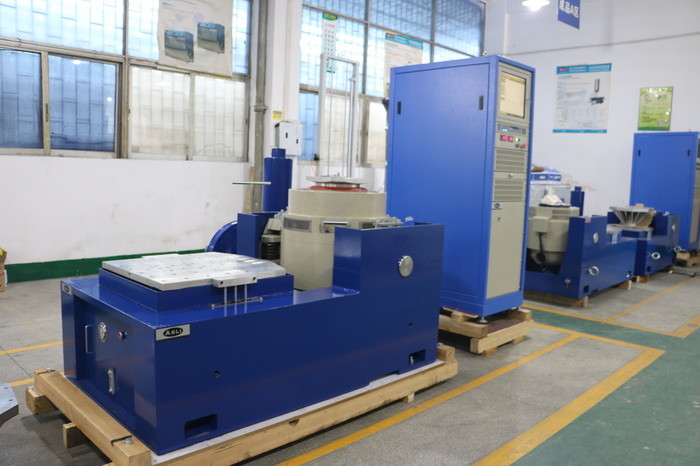

Referans için resimler

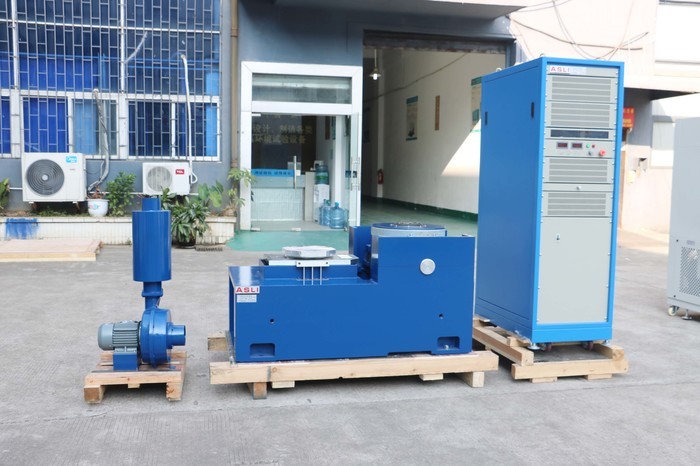

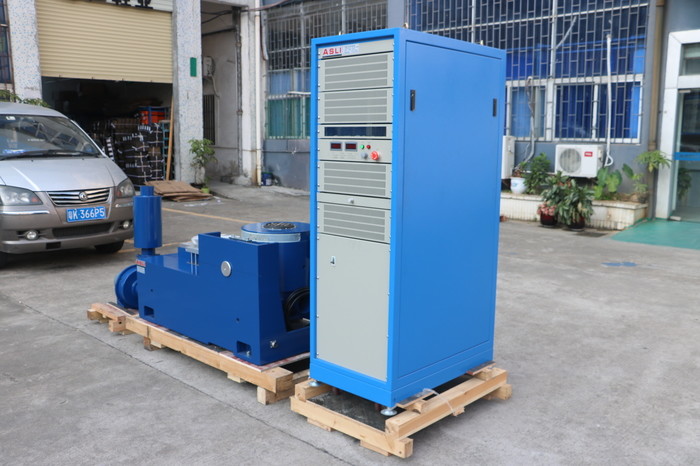

Paket görüntüsü:
Hızlı titreşim testi için Elektromanyetik Yüksek Frekanslı titreşim Test Makinesi hakkında herhangi bir soru, iletişime hoş geldiniz
