Yüksek Frekanslı Titreşim Test Standı ES-30.pdf
Titreşim tablası hangi endüstri için uygundur?
Ürün Açıklaması
Titreşim Test Cihazı, çift manyetik devre yapısını, kendi kendine oluşan iskelet hareket halkalarını, Hava Destek ve makaralı rulmanları ve doğrusal kılavuzları, flanş izolasyonu gelişmiş modern teknolojiyi ve özel teknolojiyi benimsemiştir, X,Y,Z üç eksenli sinüzoidal titreşim testi ve geniş bantlı rastgele titreşim testlerini tamamlayabilir, klasik (yarım - sinüs, yamuk, testere dişi dalga) darbe ve şok tepki spektrumu testini tamamlamak için.
Sadece Otomotiv Parçaları ile sınırlı kalmayıp, aynı zamanda ulusal savunma, silah, havacılık, uzay uçuşu, iletişim, elektronik, elektrikli aletler, ulaşım ve ev aletleri alanlarında da yaygın olarak kullanılmaktadır.
Teknik Parametreler:
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralık (Hz) |
Nominal İvme (m/s2) | Nominal Hız(m/s) |
Nominal yer değiştirme (p-p)mm |
Maks. Yük (Kg) | hareketli bobin(Kg) |
Boyut Hareketli bobin(mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Yatay genleşme cihazının teknik parametreleri:
Dikey genleşme cihazının teknik parametreleri:
Tablo Boyutu özelleştirilebilir~

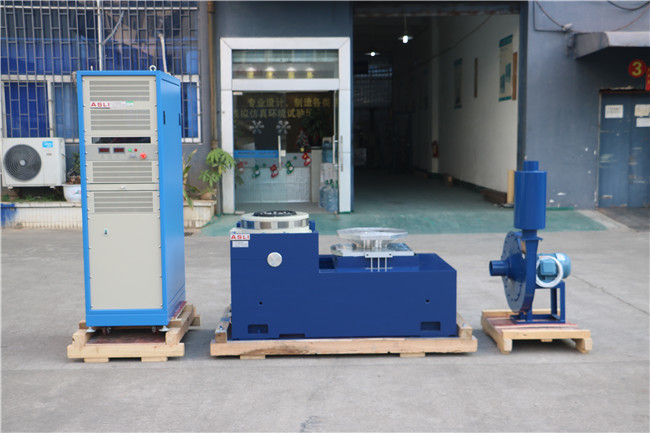

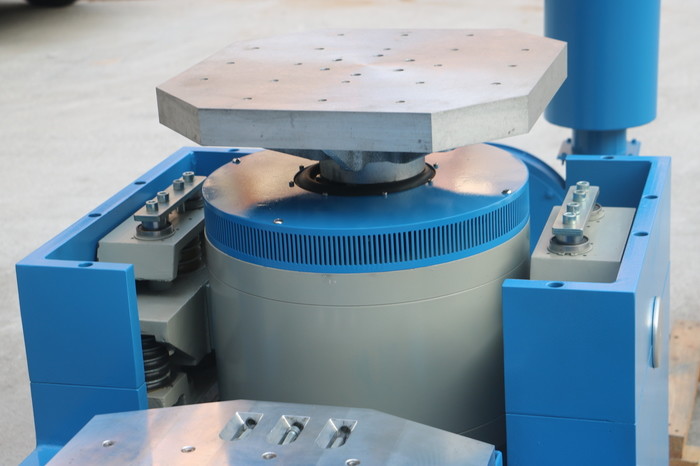

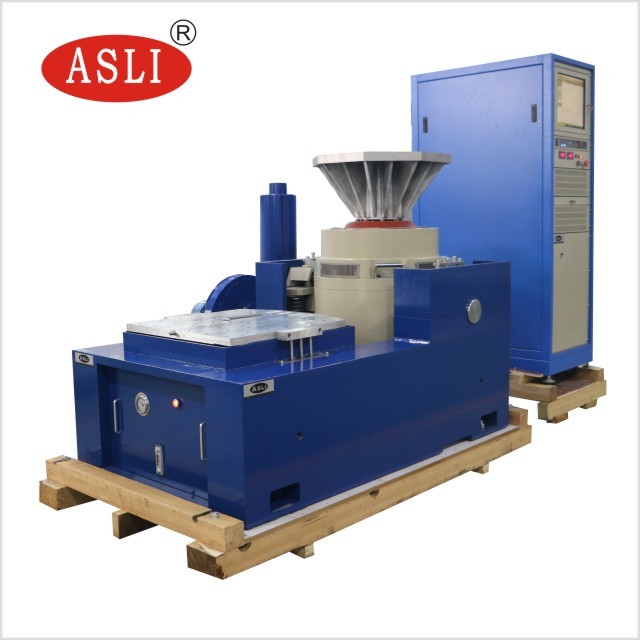

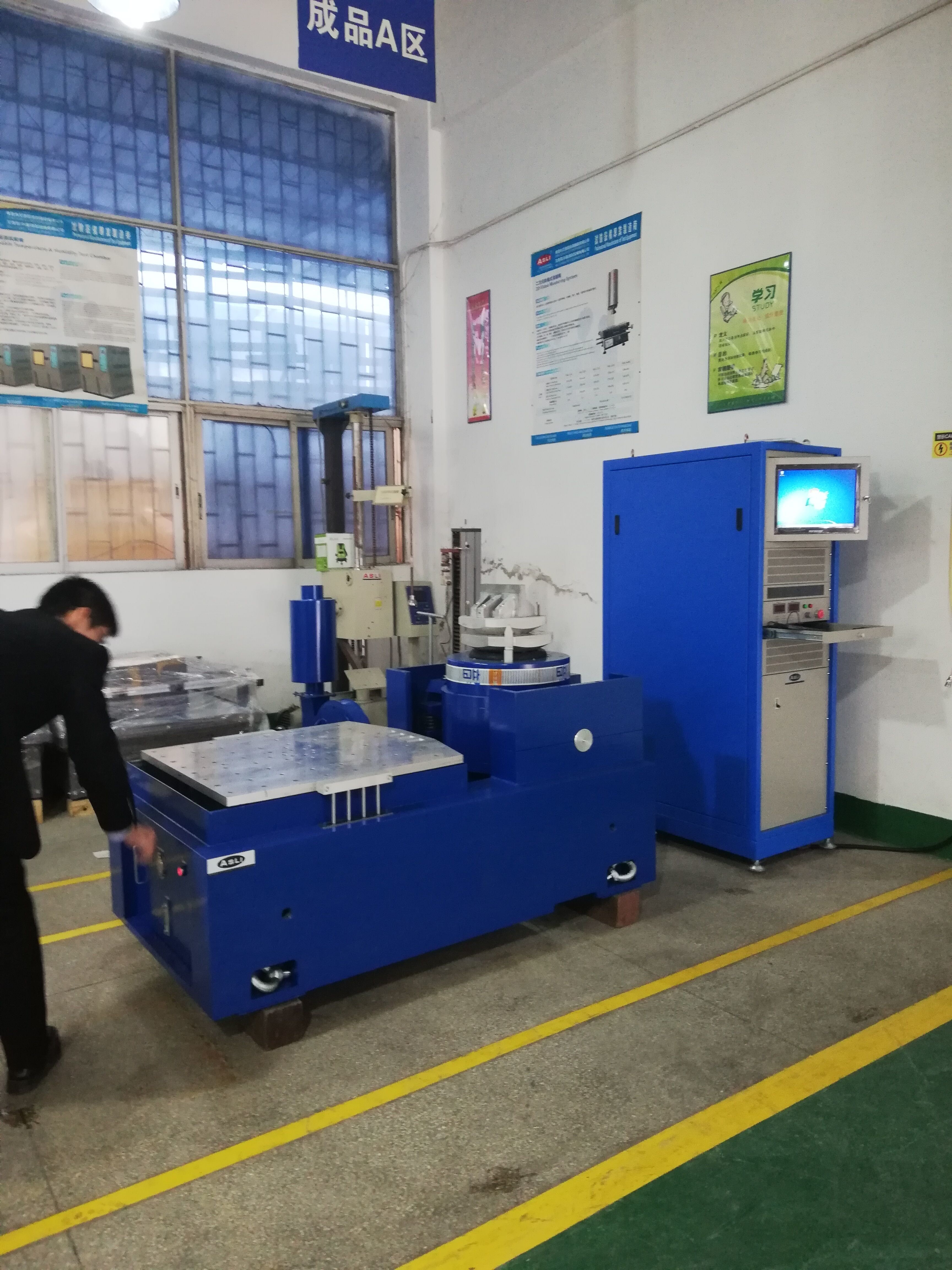

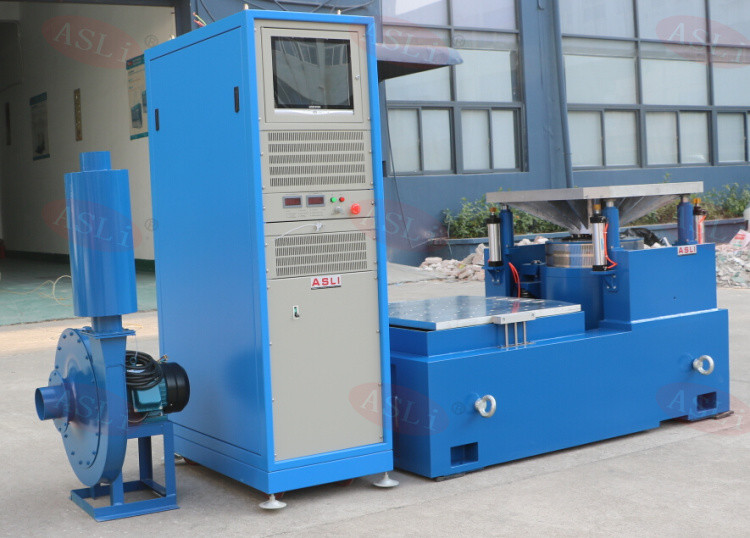

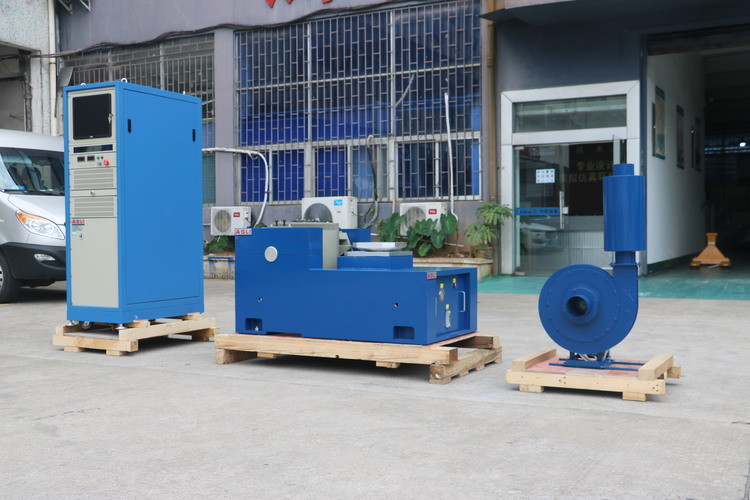

Referans için Elektromanyetik Titreşim Tablası resimleri:
Lityum Sinüzoidal Titreşim Testi İçin Elektromanyetik Titreşim Tablası iklimlendirme odası ile birleştirilebilir:
Sorgunuzu bekliyoruz~ ^_^
