Sinüzoidal Titreşim Testi için Taşıma Simülasyonu Yüksek Frekanslı Elektrodinamik Titreşim Test Cihazı
Product Details
| sinüs kuvveti: | 6000N | Hız: | 1.6m/s |
|---|---|---|---|
| Yerinden etme: | 25 mm | Sıklık: | 3 ~ 3500Hz |
| Yükleme: | 180kg | Hızlanma: | 100g |
| armatür: | 230mm | İşlev: | Sinüzoidal Titreşim Testi |
| Vurgulamak |
3500HZ Elektrodinamik Titreşim Test Cihazı,6KN Elektrodinamik Titreşim Test Cihazı,Sinüzoidal 3 Eksen Titreşim Tablosu |
||
Product Description
ES-6 titreşim testi donanımı PDF (spesifikasyon belgesi) indir

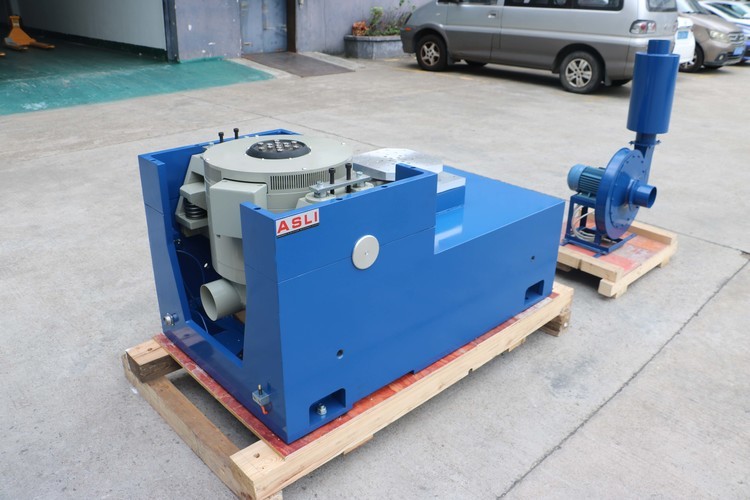

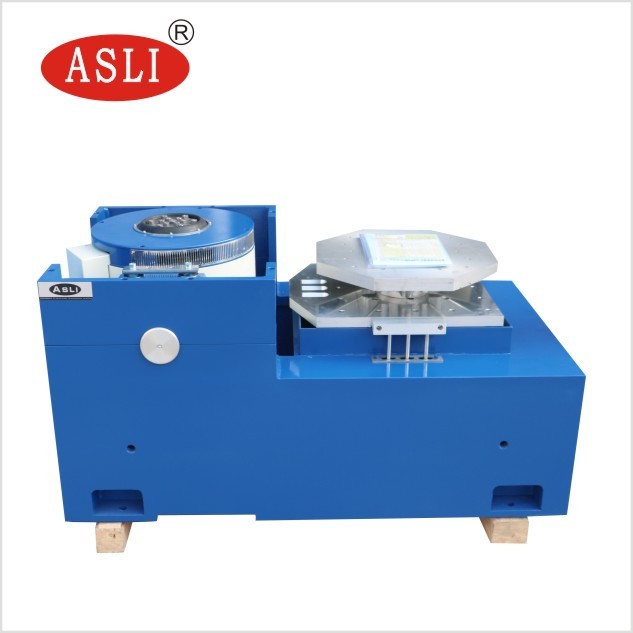

Yüksek frekanslı titreşim sallayıcısı, çift manyetik devre yapısı, kendi kendine üretilen iskelet hareket daireleri, hava desteği,Roller bearings and linear guidance (rol rulmanları ve doğrusal rehberlik)X, Y ve Z üç eksenli sinüzoidal titreşim testleri, geniş bant rastgele titreşim testleri,ve klasik (yarım sinüs) nabız ve şok tepkisi spektrumu testleriUlusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli cihazlar ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
- Rated Force:Sinüs kuvveti 6000N; rastgele kuvvet 6000N; çarpma kuvveti 12000N
- Frekans aralığı:5Hz ile 3500Hz arasında; sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
- Sıfırlama frekansı modu:Doğrusal, logaritmik, ileri geri süpürme, sabit frekans
- Sıfırlama sıklığı:1 ila 32767
- Sıfırlama frekansı zamanı:Sabit frekans / tek 1 ′′ 3600 dakika; süpürme frekansı eğreleri görüntülenebilir
- Hızlandırma:1000 m/s2 (yüklenmemiş)
- Maks. Yükleme:180 kg
- En fazla yer değiştirme:25 mm p-p (yük olmadan), çift zirve
- Etki Yer değiştirme:25 mm
- Hareketli Bobin Ağırlığı:6.5 kg
- titreşim yönleri:Dikey
- titreşim dalgası:Sinüs, rastgele, şok
- Hareketli bobinin çapı:Φ230 mm
- Titreşim sistemi boyutu (mm):W850 × H750 × D550 mm
- Vibration System Ağırlığı:590 kg

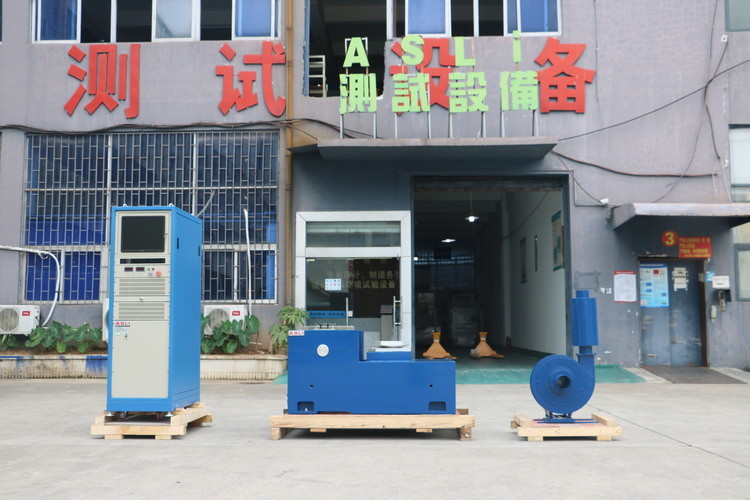

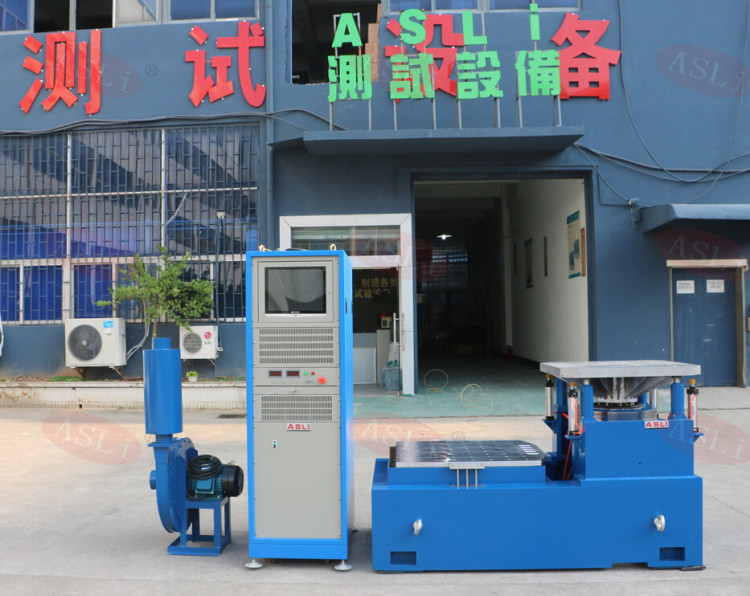

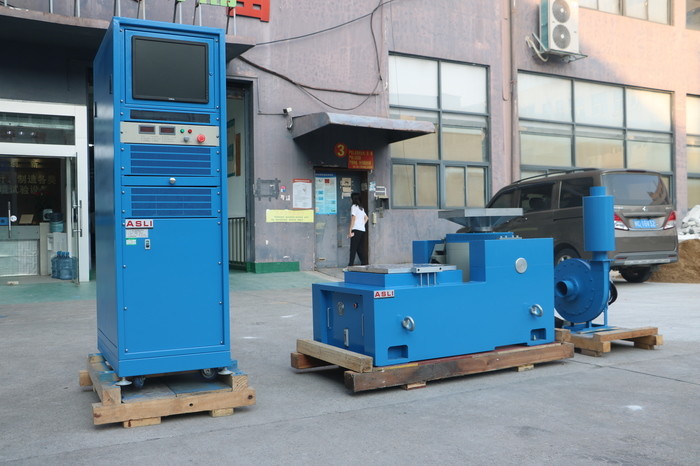

- Titreşme Jeneratörü 1 set
- Titreme denetleyicisi 1 set
- İletişim Bağlantı Odası 1 set
- DA-6 Güç Güçlendirici 1 set
- Heyecan Gücü 1 pc
- Sürücü Yazılımı ¢ 1 set
- Soğutma Sistemi 1 set
- Endüstriyel Bilgisayar 1 set
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (Kg) | Hareketli sarmal (Kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Not: Bu ürün listesi için ES-6 modeli birincil yapılandırma olarak vurgulanmaktadır.
- İyi tasarlanmış dinamik daire iskeleti, daha yüksek aşamalı aksyal rezonans frekansı ile.
- İki manyetik devre tasarımı, düşük manyetik akış sızıntısı, kompakt ve rasyonel yapı.

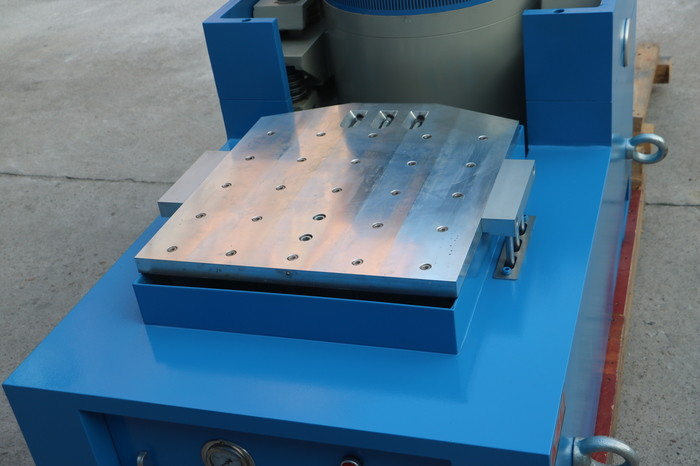

- Yüksek eksantrik yük kapasitesi sağlayan düz ve ithalat odaklı kompozit vücut sertliği yönelimi olan kaygan çubuk rulo rulmanları.
- Trunnion izolasyon temeli, titreşim izolasyonu için tasarlanmıştır, uygun mobil montajla.
- Gelişmiş teknoloji hareket sistemi dinamik çemberin yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Küçük balon etkisiyle yatakın statik sertliği ve dinamik sertliği, titreşim masasının taşıma kapasitesini artırır ve düşük frekanslı performansı iyileştirir.
Sinusoidal titreşim testi için Taşıma Simülasyon Yüksek Frekanslı Elektrodinamik titreşim testçisi hakkında daha fazla bilgiye ihtiyacınız varsa, lütfen sorgu göndermekten çekinmeyin.
