Dikey ve Yatay Yüksek Frekanslı Elektrodinamik Tip Titreşim Sistemi
Yarım sinüs dalgası şok testi Özellikleri:
1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek bir aşama eksenel rezonans frekansına sahip.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Roker Kolu makaralı rulmanlar düz ve ithal yönelimli kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Trunnion izolasyon temeli hormon kullanımı için ayrılmıştır, mobil kurulum kolaylığı.
5. Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji sistemi.
6. Yeni kanal tasarımı ve soğutma etkisini artırın.
7. Rulman küçük balonun statik sertliği, dinamik sertliği, titreşim tablosu kapasitesini artırarak, düşük frekans performansını iyileştirir.

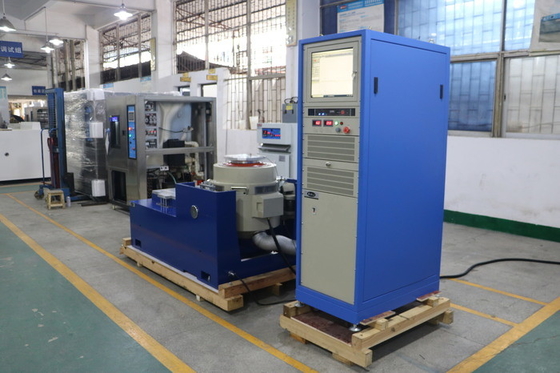

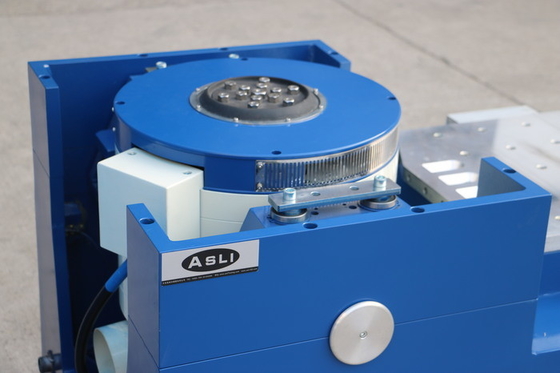

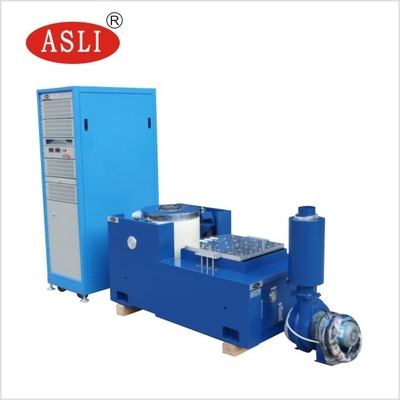

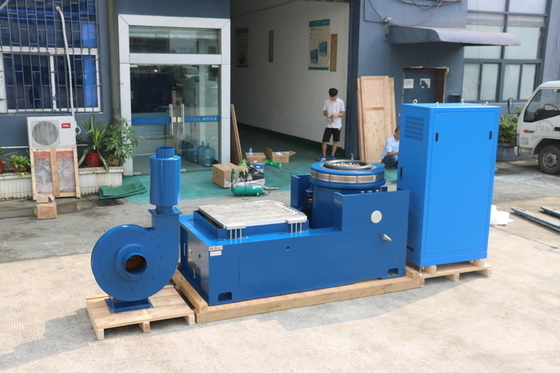

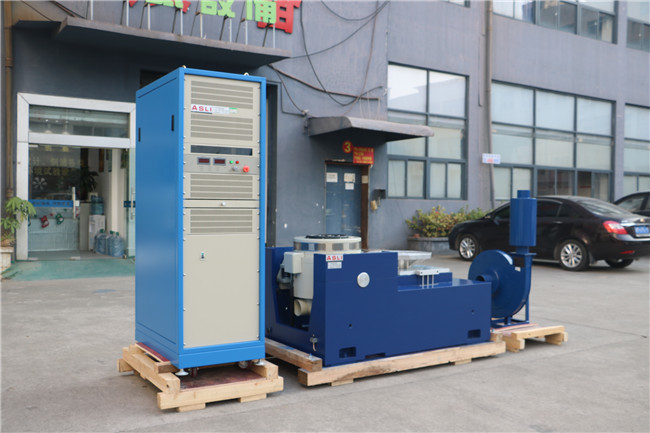

Titreşim Sistemi (ES-10)
1 Teknik parametreler Dikey ve Yatay Yüksek Frekanslı Elektrodinamik Tip Titreşim Sistemi:
(1) Nominal Kuvvet: sinüs kuvveti 10000N; rastgele kuvvet 10000N; şok kuvveti 10000N;
(2) Frekans Aralığı: 5 Hz - 3500Hz, Sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
(3) Süpürme Frekansı Modu: doğrusal, logaritmik, ileri geri süpürme, sabit frekans
(4) Süpürme Frekansı Sayısı: 1 ila 32767.
(5) Süpürme Frekansı Süresi: sabit frekans/tek 1-3600 dakika, süpürme frekansı eğrileri görüntülenebilir.
(6) Maks. İvme 1000m/s 2 (yüksüz)
(7) Maks. Hız: 1.8m/s
(8) Maks. Yer Değiştirme: 51mmp-p (yüksüz), çift tepe
(9) Darbe Yer Değiştirme: 51mm
(10) Hareketli Bobinin Ağırlığı: 14 kg
(11) Titreşim Yönleri: Dikey + Yatay titreşim
(12) Titreşim Dalgası: sinüs, rastgele, şok
(13) Hareketli Bobinin Çapı: Φ240 mm
(14) Titreşim Sistemi Boyutu (mm): G1046*Y660*D783mm
(15) Titreşim Sistemi ağırlığı: 900kg

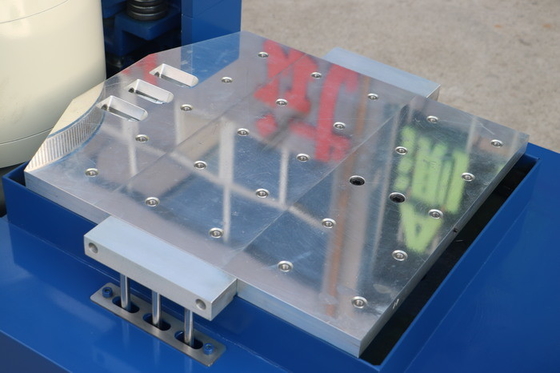

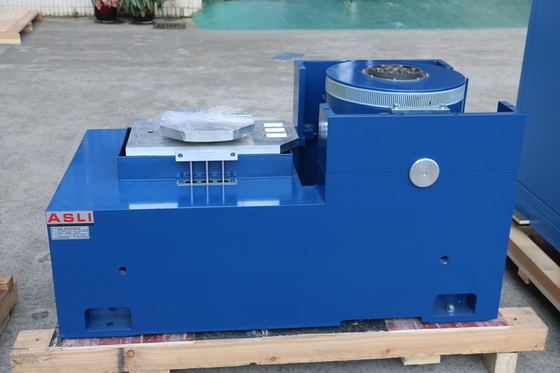

Titreşim Test Makinesi hakkında yatay stand özellikleri:
Daha yüksek ivme ve çalışma frekansını gerçekleştirmek, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için küçük yükleme tezgahı içinde.
Yatay tezgah ve titreşim tezgahı, mükemmel yapıya, kurulum ve ayarlama kolaylığına sahip entegre tiptedir.
Statik basınç izi, V şeklinde, eğime dayanıklı ve önyüklemeye dayanıklı kapasiteye sahip.
Dahili yağ pompası, iyi yapı ve kolay kullanım.
Titreşim test cihazı makinesi ile kurulum gereksinimi:
(1) Kullanıcılar, ekipmanı taşımak için forkliftler ve taşıma araçları hazırlamalıdır, çünkü çok ağırdır, lütfen ayrıca emin olun
kapı, ekipmanı içeri almak için yeterince büyüktür
(2) Makinenin çalışma ortamı oda sıcaklığında ve iyi havalandırmalı olmalıdır. Çalışma alanına klima takmanızı şiddetle tavsiye ederiz. Makinenin alanı
sol/sağ/arka tarafı Min. 700mm, ön tarafı Min. 1500mm olmalıdır.
Hakkında Teknik Parametreler Üç eksenli Elektrodinamik Çalkalayıcı Test Makinesi Ürün Güvenilirliği İçin
| Model | Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal Hız (m/s) | Nominal Değiştirme (p-p)mm |
Maks. Yükleme (Kg) | hareketli bobin (Kg) | Boyutu Hareketli bobin (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Uygulama Dikey ve Yatay Yüksek Frekanslı Elektrodinamik Tip Titreşim Sistemi :
Elektrikli titreşim serisi ürünlerin üreticisiyiz, 'çift manyetik devre yapısı', 'kendi kendine üretilen iskelet hareket daireleri', 'Havadan Destek' ve 'makaralı rulmanlar ve lineer kılavuzluk', 'trunnion izolasyonu' gelişmiş modern teknolojisini benimsemiştir
ve özel teknoloji, X, Y, Z üç eksenli sinüzoidal titreşim testinde ve geniş bant rastgele titreşim testlerinde tamamlanabilir, tamamlanacak
klasik (yarım - sinüs, yamuk, testere dişi dalga) darbe ve şok tepki spektrumu testi ile. Yüksek Frekanslı Titreşim Test Cihazı yaygın olarak kullanılmaktadır
milli savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli cihazlar, iletişim,
ev aletleri ve diğer alanlarda. --- endüstriyel çalkalayıcı titreşim test cihazı
Büyük kuvvetli elektro dinamik titreşim çalkalayıcı sistemi için paket:
Önce PP film, ardından makine ile kasa arasına 10mm köpük ve dışı standart ihracat kontrplak kasadır.
