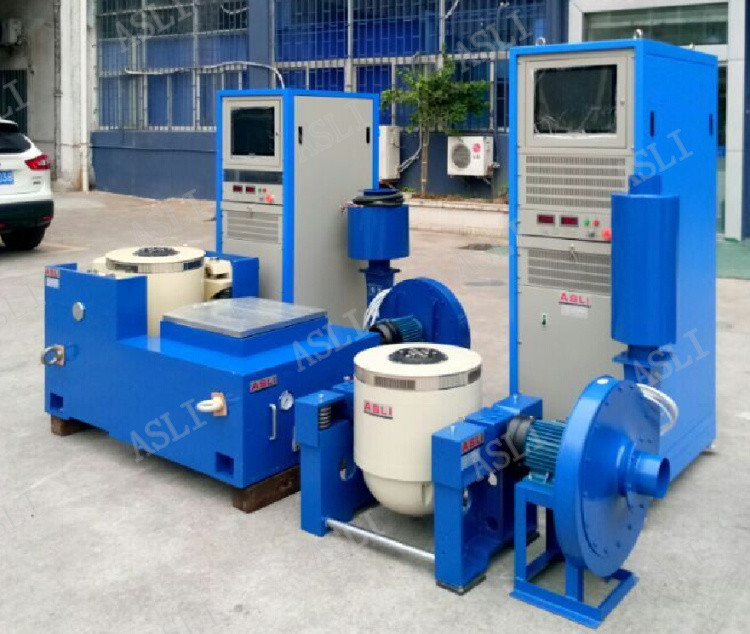

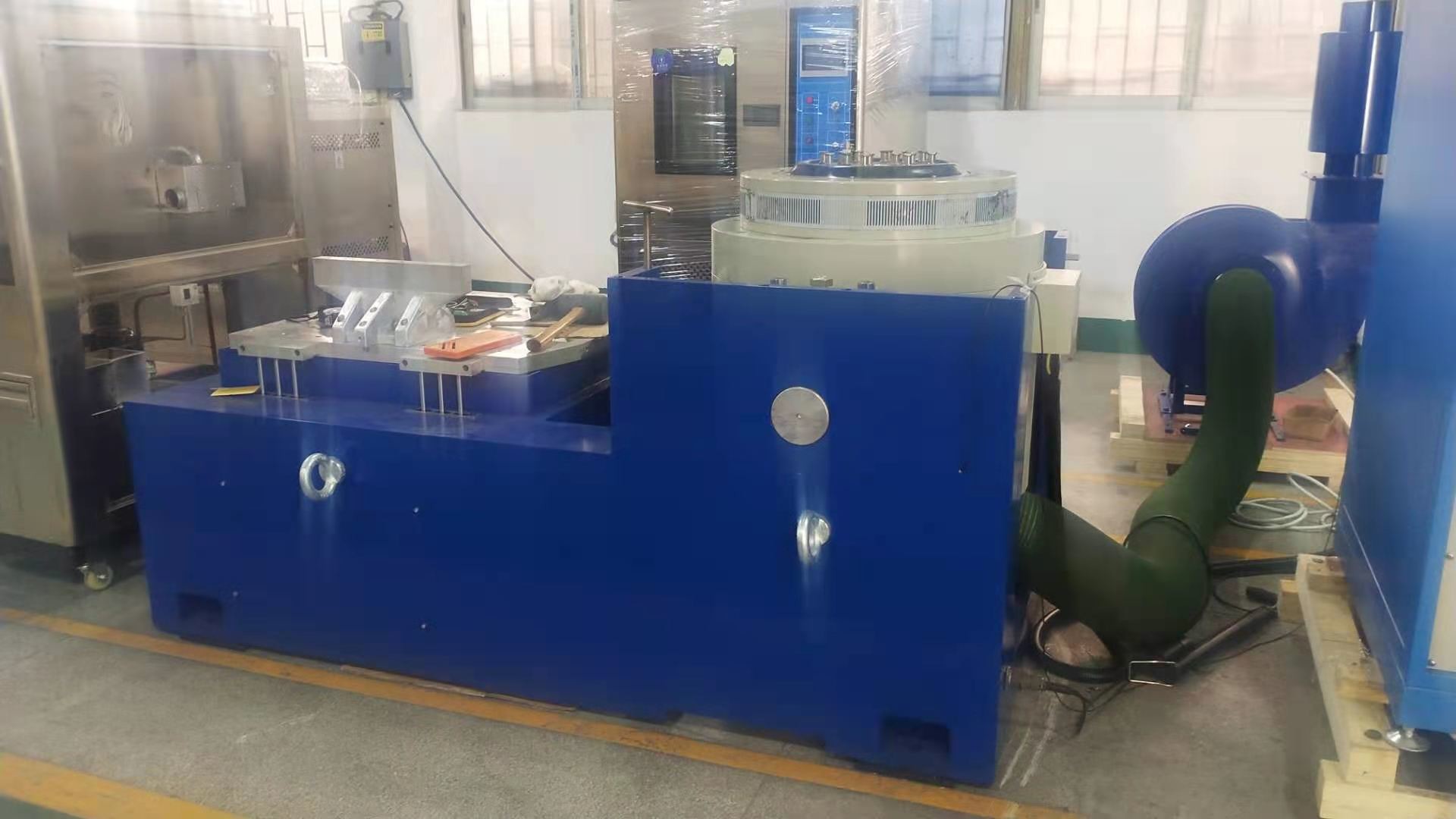

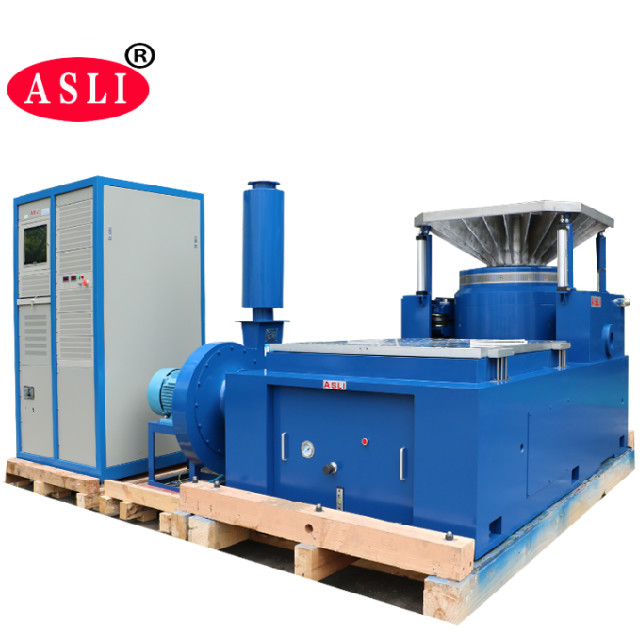

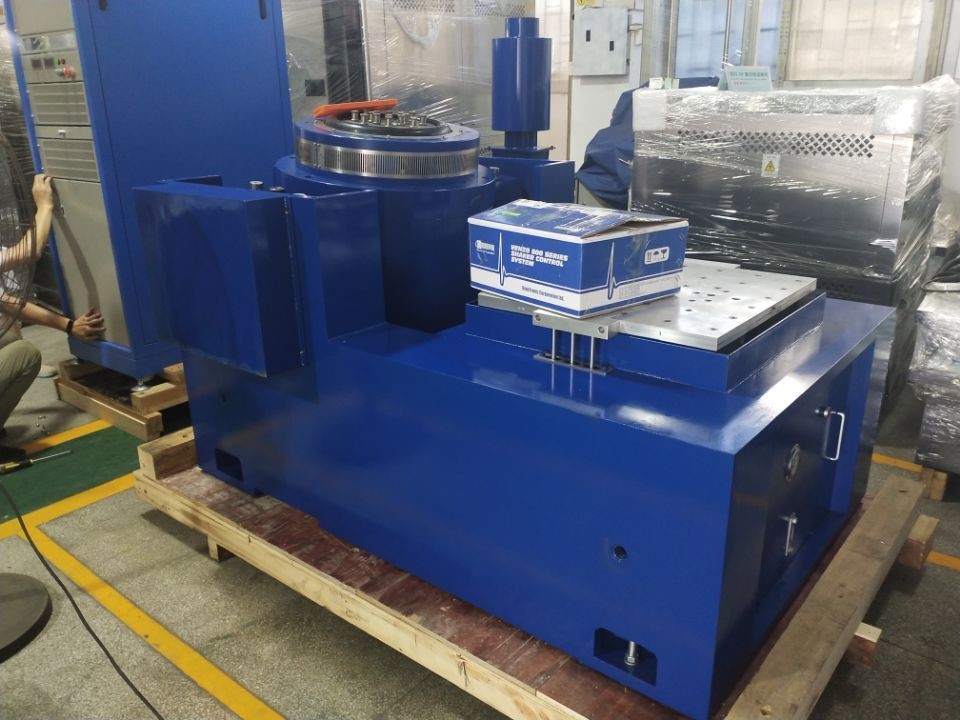

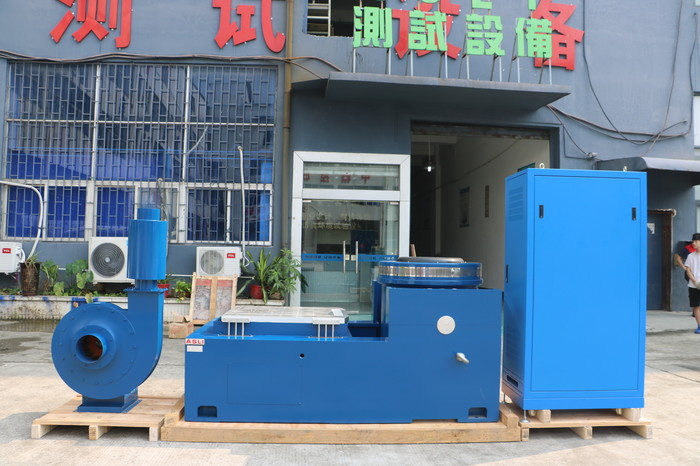

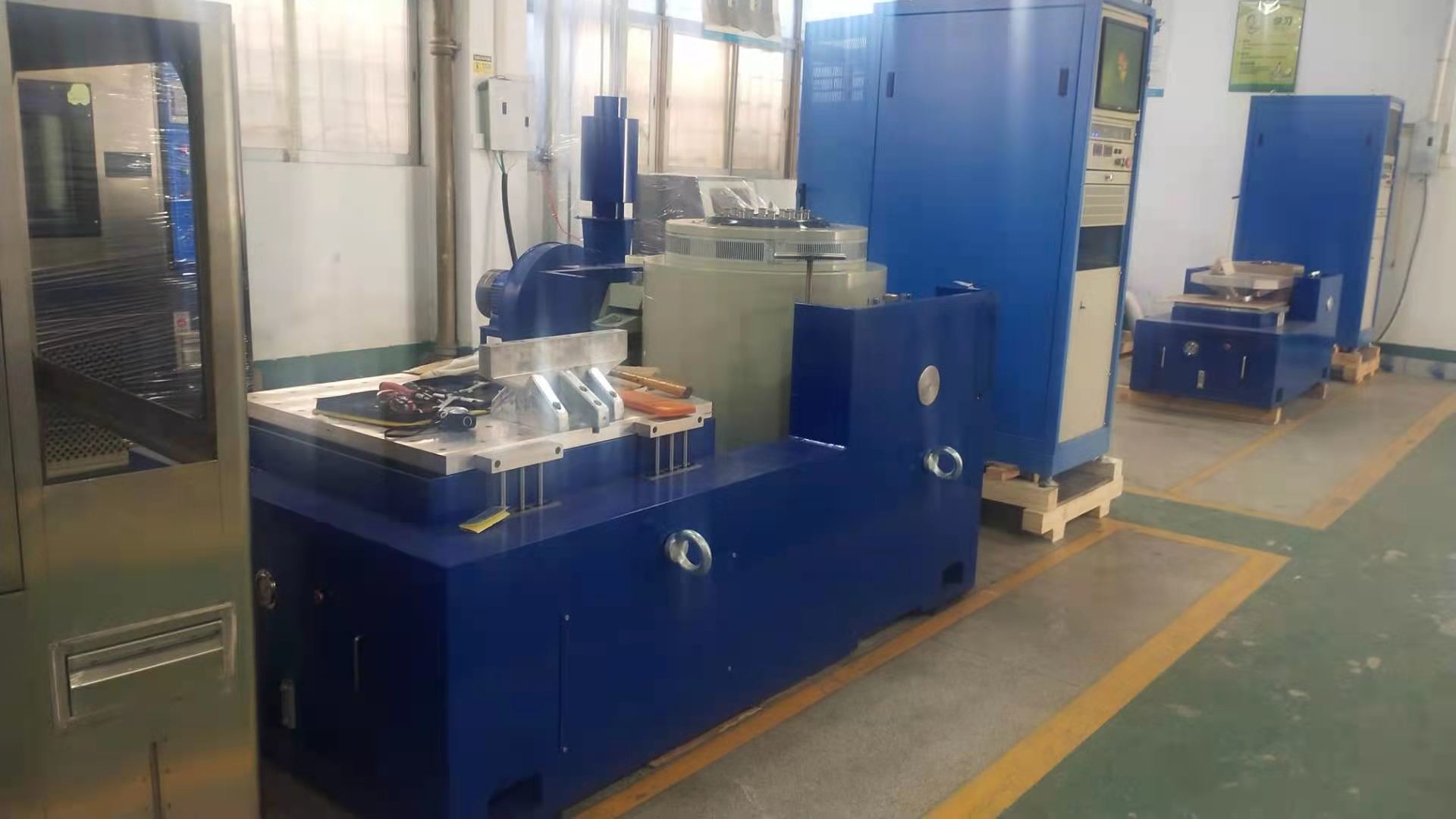

Yüksek Frekanslı Titreşim test sistemi, esas olarak ürünlerin titreşim ve şok ortamı testi, çevresel stres tarama testi, güvenilirlik testi için kullanılır. Elektromanyetik titreşim test cihazı, pil ile ilgili testlerin standardına tamamen uygun olarak tasarlanmıştır, pilin belirli bir koşul altında titreşim testini simüle eder, pil veya pil takımı titreşim tablasına sabitlenir, belirtilen frekans, ivme ve yer değiştirme moduna göre pil numunesinin üç birbirine dik yönde titreşimi ölçülür, pil sızdırmamalı, kalbini kaybetmemeli, kırılmamalı, yangın ve patlama olmamalıdır. Titreşim testinin uygulama alanı son derece geniştir, devre kartından, pile, uçaktan, gemiye, rokete, füzeye, arabalara ve ev aletlerine ve diğer endüstriyel ürünlere kadar.
Ana Özellikler
* Hava soğutmalı bir elektro-dinamik sarsıcı
* Hepsi bir arada kabine yapılandırılmış titreşim kontrol cihazı ve güç amplifikatörü
* 2400 newton'luk tepe sinüs itme kuvveti elde etme.
* X,Y, Z 3 Eksen Testi
Kontrol Fonksiyonları
* Sabit frekanslı sinüzoidal titreşim
* Süpürmeli titreşim * Rastgele titreşim
* Klasik şok
Tipik sistem uygulamaları
* Çevresel test
* Stres tarama testi
* Titreşim Testi
| Elektromanyetik Titreşim Sarsıcı Parametreleri: | ||||
| Maksimum sinüs uyarma kuvveti | 5000Kg.f tepe | |||
| En büyük rastgele titreşim kuvveti | 5000Kg.f r.ms | |||
| En büyük şok titreşim kuvveti | 10000Kg.f tepe | |||
| Frekans Aralığı | DC~4000 Hz | |||
| Maksimum yer değiştirme | 75mm p-p (tepeden tepeye değer) | |||
| Maksimum hız | 1.8m/s | |||
| Maksimum ivme | 100G(980 m/s2) | |||
| İlk rezonans frekansı | 3500Hz | |||
| Maksimum yük | 750kg | |||
| Hareketli bobin çapı (çalışma tablası çapı) | 450 mm çap | |||
| Hareketli bobinin kalitesi | 50kg | |||
| Maksimum yük | 750Kg | |||
| Vida tablası | 13 x M8 | |||
| Manyetik akı kaçağı | <10gauss | |||
| Boyut | 800mm x 800mm x 800mm (Dikey makine) | |||
| Ağırlık | Yaklaşık 1500Kg | |||
| Servo Sistemi | ||||
| Fonksiyon | Sıcaklık, hava basıncı, yer değiştirme, aşırı gerilim, aşırı akım, giriş düşük gerilimi, harici arıza, kontrol güç kaynağı, mantık, eşit giriş eksikliği. | |||
| Dijital Titreşim Kontrol Cihazı | ||||
| Donanım yapılandırması | 2 Kanal Girişi, 1 Kanal Girişi | |||
| Kontrol bilgisayarı | Orijinal bilgisayarlar, sıvı kristal ekran (Klavye/optik fare ile) | |||
| Yazılım | Çince/İngilizce çalışma, zaman etki alanı ve frekans etki alanı analizi, sinyal kaynağı, sinüs süpürme frekansı analizi, vb. WORD, test raporlarını, sinyalleri ve veri görüntülemeyi, depolamayı, test parametrelerini ayarlamayı ve işlevin analizini otomatik olarak oluşturabilir. | |||
| İşletim sistemi | Windows 2000/ XP | |||
| İvme sensörü B&W |
frekans etki alanı:1—2000Hz hassasiyet:50mv/g sıcaklık aralığı:-24 - 250℃ |
|||
| Elektriksel Gereksinim | ||||
| Elektrik kaynağı | 3 faz, 380V/50Hz | |||
Kullanıcı Faydaları
* Kolay kurulum kullanıcı tarafından yapılabilir
* Kullanıcı arayüzü: yerel mod için lcd dokunmatik ekran ve uzaktan kumanda için pc-windows (ethernet aracılığıyla)
modu;
* Yerel mod: önceden tanımlanmış bir testi hızlı bir şekilde başlatın, düzinelerce test spesifikasyonu saklanabilir;
* Uzak mod: test tanımlama ve test spesifikasyonlarını mostar'a kaydetme, test kontrolü, test verilerini inceleme ve dokümantasyon dahil olmak üzere sistemin tüm işlemleri.
Hızlandırılmış Titreşim Testi için Üç Eksenli Elektrodinamik Titreşim Test Makinesi hakkında daha fazla bilgiye ihtiyacınız varsa, lütfen sorgunuzu göndermekten çekinmeyin.
