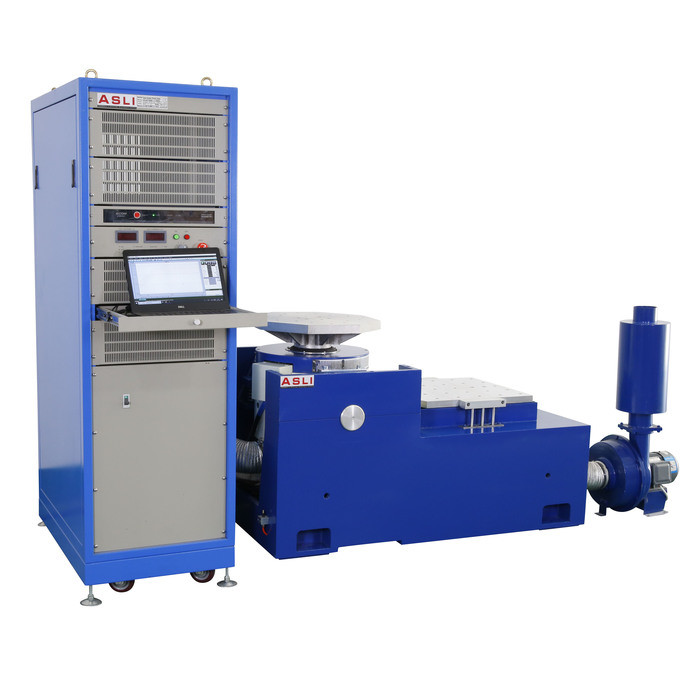

Otomobil Endüstrisi için 3 Eksenli Elektrodinamik Yüksek Frekanslı Titreşim Test Tablosu
Product Details
| sinüs kuvveti: | alaşım kasa | Hız: | AC 220V, AC 110V |
|---|---|---|---|
| Yer Değiştirme: | Hava ve agresif olmayan gazlar | Sıklık: | Beyaz toz |
| yükleniyor: | 270 kilo | titreşim yönü: | C01 |
| armatür: | 240mm | ||
| Vurgulamak |
Oto Sanayi Titreşim Test Tablosu,3000HZ Titreşim Test Tablosu,10KN 3 Eksen Titreşim Tablosu |
||
Product Description
Yüksek frekanslı titreşim sallayıcısı, çift manyetik devre yapısı, kendi kendine üretilen iskelet hareket daireleri, hava desteği,Roller bearings and linear guidance (rol rulmanları ve doğrusal rehberlik)X, Y ve Z üç eksenli sinüzoidal titreşim testleri ve geniş bant rastgele titreşim testleri yapabilir.Klasik (yarım sinüs) nabız ve şok tepkisi spektrum testleriUlusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli cihazlar ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
- Rated Force:Sinüs kuvveti 10000N; rastgele kuvvet 10000N; darbe kuvveti 20000N
- Frekans aralığı:3Hz ila 3000Hz; sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
- Sıfırlama frekansı modu:Doğrusal, logaritmik, ileri geri süpürme, sabit frekans
- Sıfırlama sıklığı:1 ila 32767
- Sıfırlama frekansı zamanı:Sabit frekans / tek 1 ′′ 3600 dakika; süpürme frekansı eğreleri görüntülenebilir
- Hızlandırma:1000 m/s2 (yüklenmemiş)
- Hız:1.8 m/s
- En fazla yer değiştirme:51 mm p-p (yük olmadan), çift zirve
- Etki Yer değiştirme:51 mm
- Hareketli Bobin Ağırlığı:14 kg
- titreşim dalgası:Sinüs, rastgele, şok
- Hareketli bobinin çapı:Φ240 mm
- Vibration System Boyutu:W1060 × H750 × D845 mm
- Vibration System Ağırlığı:960 kg
- İçeriyor Aksesuarlar:600 mm × 600 mm dikey genişletici ve 600 mm × 600 mm yatay kaydırma masası
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (kg) | Hareketli bobin (kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Titreşim denetleyicisi, uluslararası gelişmiş dağıtılmış sistem mimarisini benimseyen şirketimizin en son tasarımıdır.Çekirdek TI'den en son TMS320 serisi 32 bit hareketli nokta yüksek hızlı işlemci.Test raporları Word formatında otomatik olarak oluşturulur. Test sırasında veya sonrasında rapor düzenlenebilir ve daha sonra otomatik veya manuel olarak oluşturulabilir.
- Titreşme Jeneratörü 1 set
- Titreme denetleyicisi 1 set
- İletişim Bağlantı Odası 1 set
- DA-10 Güç Güçlendirici 1 set
- Heyecan Gücü 1 pc
- Sürücü Yazılımı ¢ 1 set
- Soğutma Sistemi 1 set
- Endüstriyel Bilgisayar 1 set
- Renkli yazıcı 1 set (Farklı)
- Hızlandırma sensörü (çıkış hattı da dahil) 1 pc
- Titreme Aygıtı 1 set (test numunesine göre isteğe bağlı)
- Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
- İki manyetik devre tasarımı, düşük manyetik akış sızıntısı, kompakt ve rasyonel yapı.
- Düz ve ithalat odaklı kompozite gövde sertliği yönelimi olan eksantrik yük kapasitesi sağlayan kaygan çubuk rulo rulmanları.
- Trunnion hormon kullanımı için özel bir izolasyon temeli, uygun bir mobil kurulumla.
- Gelişmiş teknoloji hareket-aran sistem dinamik daire yüksek güvenilirliği sağlar.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Taşıma küçük balonun statik sertliği ve dinamik sertliği titreşim masasının taşıma kapasitesini arttırır ve düşük frekanslı performansı geliştirir.
Otomobil Endüstrisi için 3 Eksenli Elektrodinamik Yüksek Frekanslı titreşim Test Masası ile ilgili herhangi bir sorunuz veya ihtiyacınız varsa, lütfen sorunuzu göndermekten çekinmeyin.
