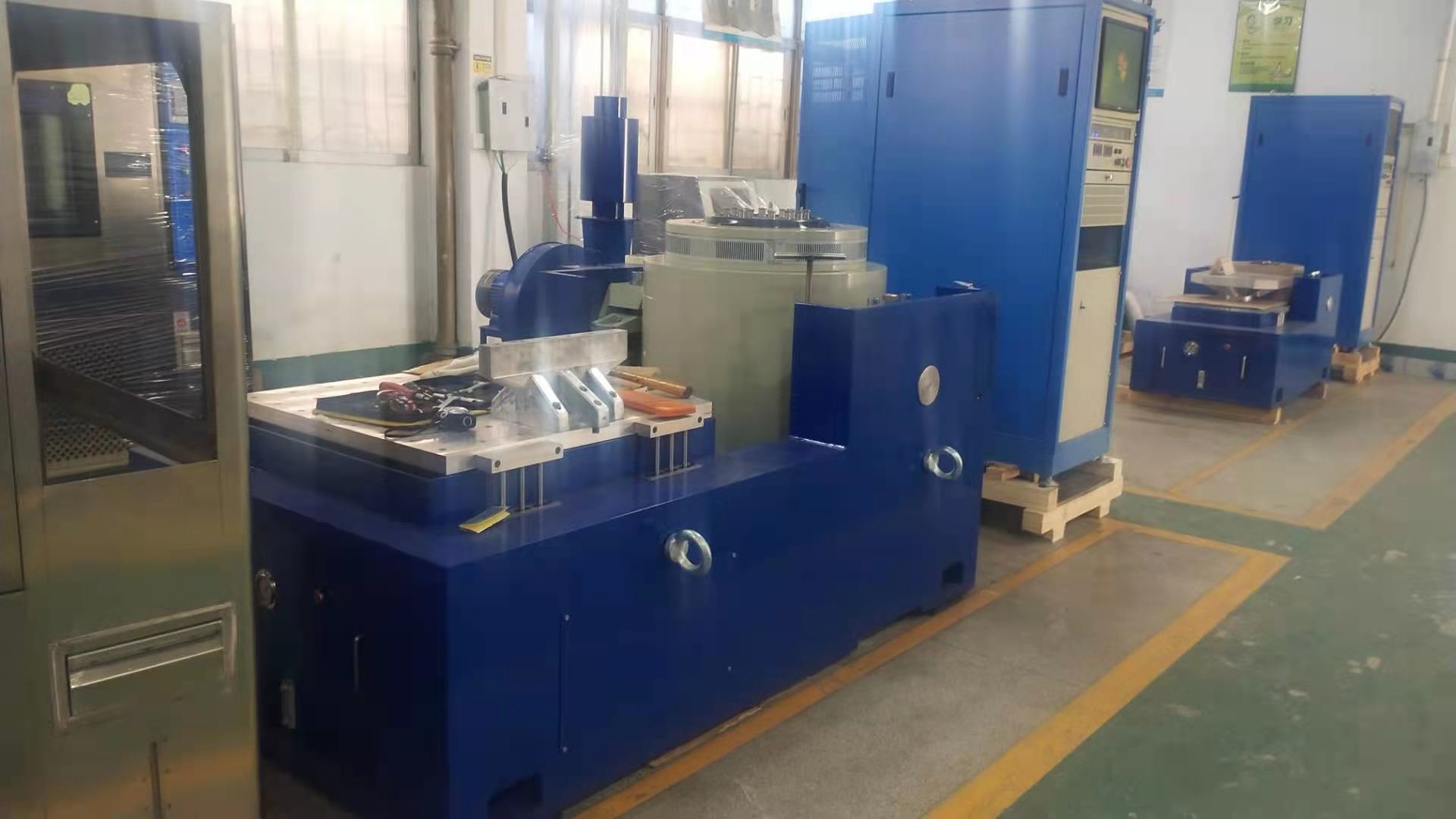

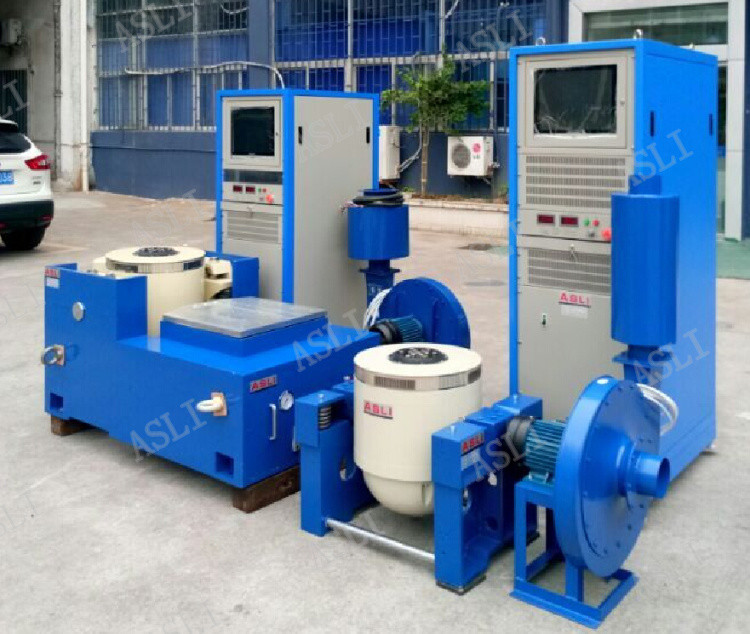

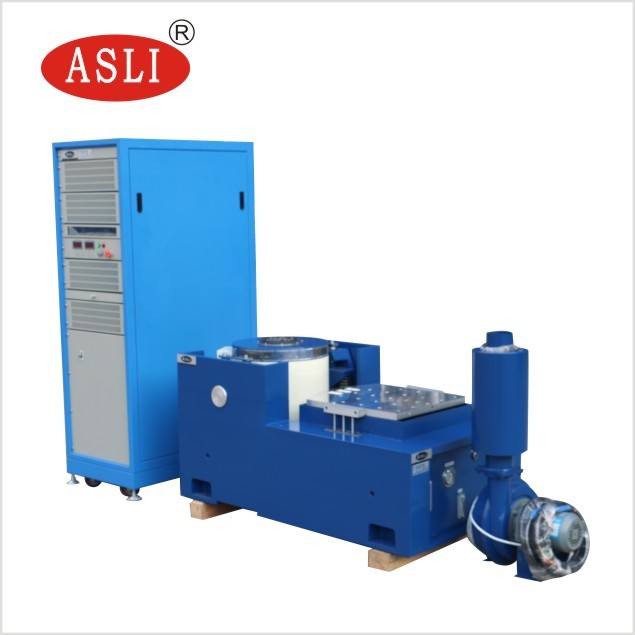

Hava Soğutma Yüksek Frekanslı Elektrodinamik Shaker titreşim Test Makinesi Fiyatı
Uygulama
Yüksek Frekanslı titreşim Shaker, "Çifte manyetik devre yapısı", "kendinden üretilen iskelet eylem çemberleri", "Hava Destek" ve "Rol rulmanları ve doğrusal rehberlik","trunnion yalıtımı" gelişmiş modern teknoloji ve özel teknoloji, X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testi ile tamamlanabilir, klasik (yarım sinüs) darbeler ve şok tepkisi spektrumu testi ile tamamlanabilir.Ulusal savunmada yaygın olarak kullanılıyor., silah, havacılık, havacılık, iletişim, elektronik, elektrikli cihazlar, iletişim, ev aletleri ve diğer alanlar.
(1) İsimlendirilmiş kuvvet: sinüs kuvveti10000N; rastgele kuvvet 10000N; darbe kuvveti 20000N;
(2) Frekans Arası:3Hz ila 3000Hz, Sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
(3) Sıfırlama frekansı Modu: doğrusal, logaritmik, ileri geri süpürme, sabit frekans
(4) Sıfırlama sıklığı zamanları: 1 ila 32767
(5) Sıfırlama frekansı süresi: sabit frekans/tek 1-3600 dakika, süpürme frekansı eğreleri görüntülenebilir.
(6) Maks. Hızlanma1000m/s2(yüklenmemiş)
(7) Maks. Hız: 1.8/s
(8) En fazla yer değiştirme: 51mmp-p (açık yük), çift zirve
(9) Çarpışma yer değiştirme: 51mm
(10) Hareketli Bobinin Ağırlığı:14kg
(12) titreşim dalgası: sinüs, rastgele, şok
(13) Hareketli sarmalın çapı: Φ240 mm
(14) titreşim sistemi boyutu: W1060xH750xD845mm
(15) titreşim sistemi ağırlığı: 960KG
(16) 600mm*600mm dikey genişletici ve 600*600mm yatay kaydırma masası
Teknik parametreler:
| Adı | Otomobil parçaları için paket titreşim tablosu/ titreşim tablosu testörü | ||||||||
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız ((m/s) | İsimlendirilmiş hareket (p-p) mm | Maks. Yükleme (Kg) | Hareketli bobin (Kg) | Hareketli sarmalın boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) titreşim jeneratörü 1 set
(2) titreşim denetleyici 1 set
(3) İletişim Bağlantısı Odası 1 seti
(4)DA-10 Güç Güçlendirici 1 set
(5) Heyecan Gücü 1 pc
(7) Sürücü yazılımı 1 set
(8) Soğutma Sistemi 1 set
(9) Endüstriyel Bilgisayar 1 set
(10) Renkli yazıcı 1 set ((Optional)
(11) Hızlandırma sensörü (çıkış hattı dahil) 1 pc
(12) Titreme Aygıtı 1 set (ihtiyaçlıdır, test numunesine göre
Dijital titreşim kontrolörü
Titreşim denetleyicisi şirketimizin en son tasarımı.
Uluslararası gelişmiş dağıtılmış sistemi benimseyen
Mimarlık, ve onun çekirdeği en son TMS320 serisi
32 bitlik hareketli nokta yüksek hızlı işlemci TI
Test raporu otomatik olarak üretilir.
Microsoft Word. Test sırasında veya sonrasında
test raporu düzenlenebilir ve sonra üretilebilir
Otomatik veya manuel olarak.
