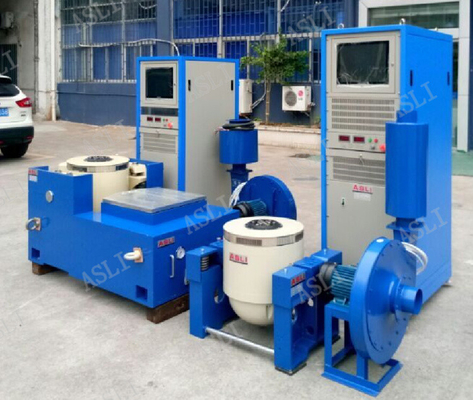

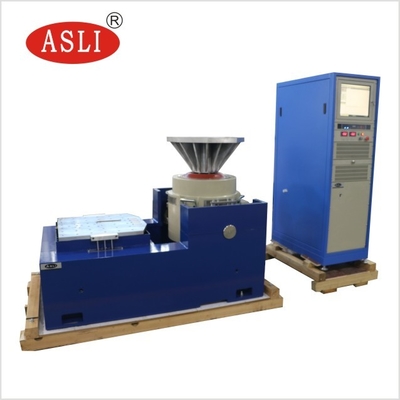

Yüksek Hassasiyetli IEC 68-2-6 Laboratuvar LED Evrensel Düşük Frekans Titreşim Test Makinesi
Dijital anahtarlamalı güç amplifikatörü
Sistem, sinüzoidal darbe genişlik modülasyonlu dijital bir güç amplifikatörü kullanır. Çalışma prensibi şöyledir: IGBT FET'in yüksek frekanslı anahtarlama yeteneği kullanılarak, kontrolör tarafından girilen düşük voltajlı sinyal dijital devre tarafından yükseltilir ve orijinal sinyale geri yüklenir, ardından titreşim masasının hareketli bobinine çıkış verilerek elektrik titreşimi sağlanır. Tayvan hareketi.
Akıllı yüksek voltajlı güç amplifikatörünün ana bileşenleri şunlardır: ön kontrol, güç amplifikatörü modülü, koruma devresi, güç kaynağı bölümü ve elektrik kabini. Sistem, iletim sırasında güç kaybını azaltan ve etkili ve makul empedans eşleşmesi sağlayan yüksek voltaj ve küçük akım çıkış formunu benimser.
Yüksek Hassasiyetli Titreşim Çalkalayıcı Parametreleri:
| Sinüzoidal itme | 300kgf |
| Rastgele itme | 300kgf rms |
| Darbe itme | 600kgf |
| Frekans Aralığı | 5~2800Hz |
| Sürekli yer değiştirme | 25.4mm |
| Maksimum hız | 1.8m/s |
| Anahtarlamalı güç amplifikatörü | |
| Amplifikatör çıkışı | 3.5kVA |
| Sinyal-gürültü oranı | >65dB |
| ARA kazancı | ≥80 |
| Toplam harmonik bozulma(nominal çıkışta) | DC (0.1Hz) ila 500Hz'de %0.5'ten az; 500Hz ila 5000Hz'de %1.0'dan az |
| Güç amplifikatörü frekans tepkisi | DC (0.1Hz) ila 4500Hz: ±3dB; |
| Arızalar Arası Ortalama SüreArıza (MTBF) | >35.000 saat |

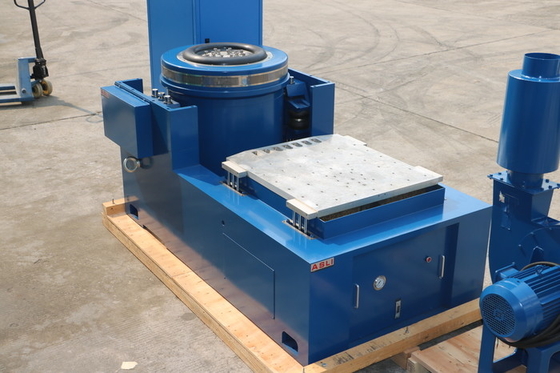

| Dikey genişletme tezgahı | |
| Masa boyutu | 600mm×600mm |
| Üst sınır çalışmaderecelendirme frekansı | Sine 2200Hz, rastgele 3500Hz |
| Karşı ağırlık | 30kg |
| Tezgah malzemesi | Alüminyum alaşım |
| Titreşim kontrolcüsü | |
| işletim sistemi | Windows 7 |
| İşlem arayüzü | Çince ve İngilizce arayüz |
| Yazılım fonksiyonu | Sine, rastgele, klasik şok, rezonans arama ve yerleşik |
Özellik:
1. Daha yüksek aşamalı eksenel rezonans frekansına sahip iyi tasarlanmış dinamik halka iskeleti.
2. İki manyetik devre, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithal kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Hormon kullanımı için özel olarak tasarlanmış döner izole temel, mobil kolaylık kurulumu.
5. Dinamik halka yüksek güvenilirliğini sağlamak için gelişmiş teknoloji hareketli sistem.
6. Yeni kanal tasarımı ve soğutma etkisini artırır.
7. Statik sertlik, rulman küçük balonun dinamik sertliği, titreşim masası taşıma kapasitesini yükseltir, düşük frekans performansını iyileştirir.
Herhangi bir şüpheniz veya ihtiyacınız olursa lütfen benimle iletişime geçmekten çekinmeyinYüksek Hassasiyetli IEC 68-2-6 Laboratuvar LED Evrensel Düşük Frekans Titreşim Test Makinesi
