ÜRÜN TESVİFİ
Yüksek frekanslı titreşim test ekipmanları sırasıyla sinüzoidal titreşim testini ve geniş bant rastgele titreşim testini tamamlayabilir ve klasik (yarı sinüzoid, trapez,Arka zirve testeresi) nabız ve şok tepkisi spektrum testiMekanik ve çevresel koşulların kapsamlı testi bir iklim odası ile yapılabilir.
Yüksek frekanslı titreşim test sistemi ulusal savunma, silah, havacılık, uzay uçuşu, iletişim, elektronik, elektrikli cihaz,Taşıma ve ev aletleri.
Gereksinimlere göre, kullanıcılara iklim ve mekanik gibi çoklu ortamlarda kapsamlı test ekipmanları sağlayabilir.
Elektrodinamik titreşim Shaker, paketleme ve nakliye simülasyonu, mekanik şok, görev profili ve diğer gerçek dünya koşulları simülasyonu için bir test platformu sağlar.En gelişmiş denetleyiciyi kullanıyorum., kapalı döngü sistemi elektronik, otomotiv, havacılık, havacılık vb. gibi endüstrilerden ürünler üzerindeki gerçek dünya titreşim koşullarını doğru bir şekilde yeniden üretebilir.
Vibrasyon sisteminin teknik parametreleri
| Ürün | Açıklama | |
|
Güç (En fazla) |
Sine | 600Kg.f zirve |
| Rastgele | 600Kg.f r.m. | |
| Şok | 600Kg.f zirve | |
| Frekans aralığı | 5 ~ 2500 Hz | |
| Max. Yer değiştirme | 51 mm. | |
| Maks. Hız | 1.8m/s | |
| Maks. Hızlanma | 100G (980 m/s2) yüklenmeden | |
| titreşim yönü | Dikey ve yatay | |
| Armatür Çubuğumetre | 200mm | |
| Etkili zırh kütlesi | 6kg | |
| Masa vidaları | 17×M10 | |
| - Max. - Hayır.yararlı yük | 30Tamam.g | |
| Manyetik Sızıntı | < 10 gauss | |
| Eksensel titreşim izolasyon sıklığı | 2.5HZ | |
| İzin verilen eksantrik moment | > 300N.m | |
| Boyut | 1200mm*790mm*840mm (Baş Genişletici hariç) | |
| Ağırlık | 1600kg (Slip Table hariç) | |
| Güç kaynağı | AC 3 fazlı 380V/50Hz, 18 KVA | |
| Yerleşim direnci | ≤4Ω | |
| Hava kompresörü | 0.4-0.6Mpa (müşteri tarafından sağlanır) | |
| Soğutma yöntemi | Hava soğutması | |

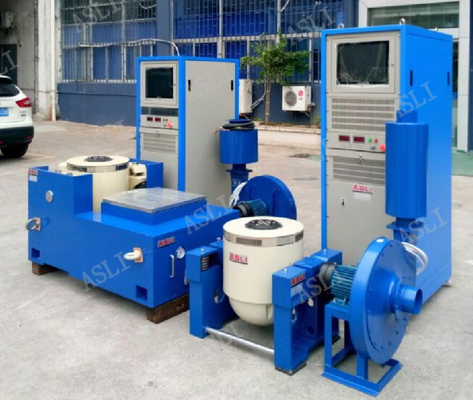

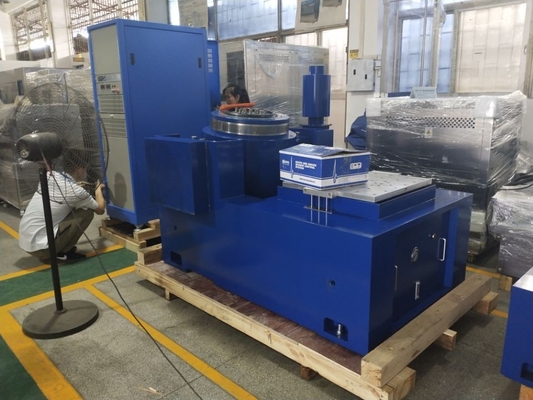

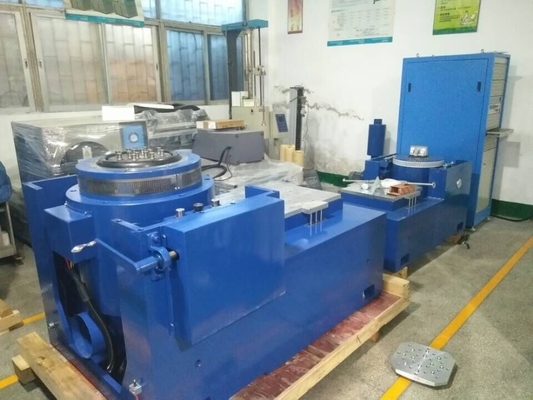

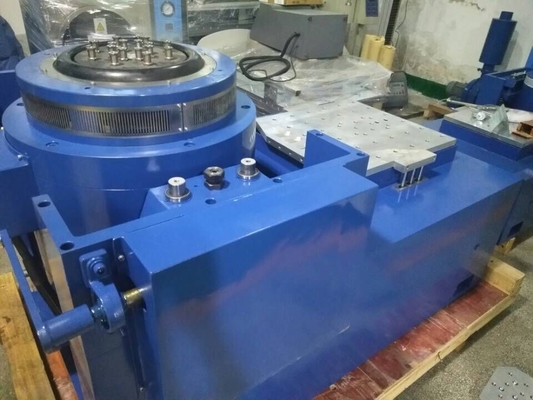

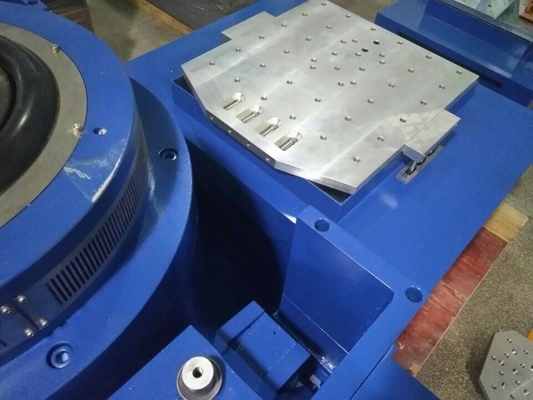

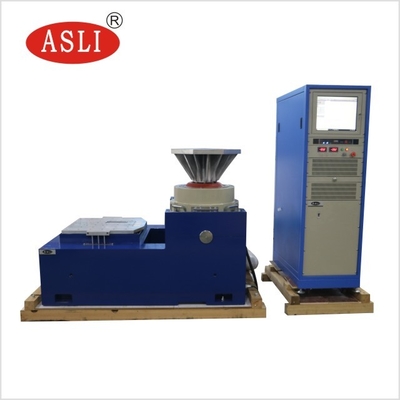

Elektrodinamik Tipi Yüksek Frekanslı Salkım Masa Test Platformu ile 600 * 600mm Referans için resimler:
