1000kg.F Araba Parçaları İçin Dikey ve Yatay Titreşim Tablosu Test Cihazları
Product Details
| sinüs kuvveti: | 6000N | Hız: | 1,8 m/s |
|---|---|---|---|
| Yer değiştirme: | 25 mm | Sıklık: | 3~3500HZ |
| yükleme: | 180kg | hızlanma: | 100 g |
| armatür: | 450mm | Tablo Boyutu: | 500x500mm |
| Vurgulamak |
1000kg.F Titreşim Tablosu Test Cihazları,Elektrodinamik Titreşim Tablosu Test Cihazları,1.8m/s Titreşim Test Cihazları |
||
Product Description

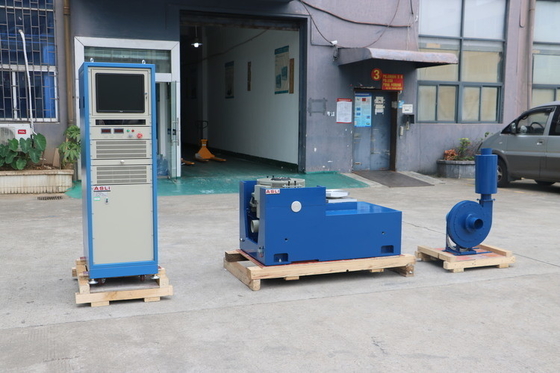

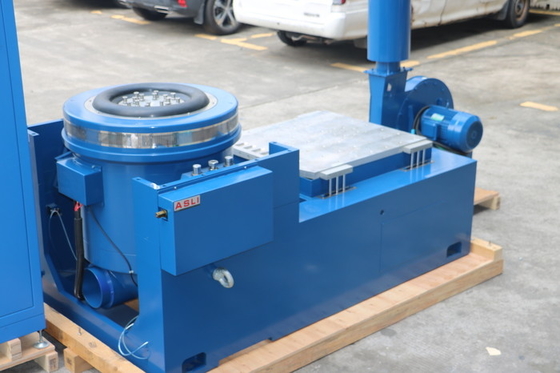

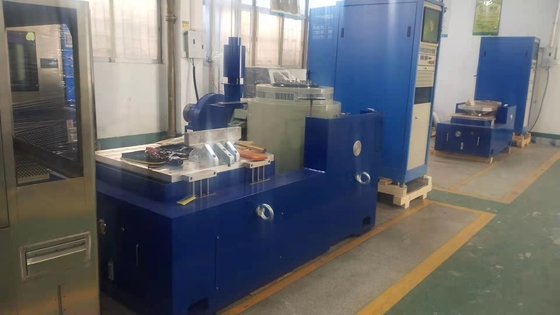

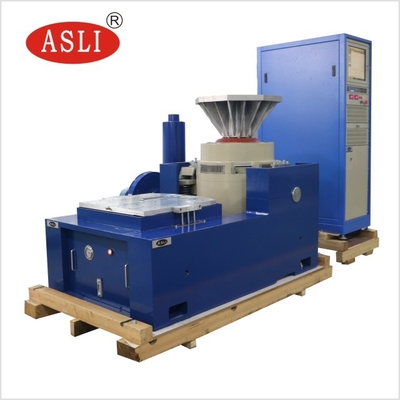

1000kg.f Dikey ve Yatay Titreşim Masası Test Ekipmanı rastgele, sinüs ve şok testi için tasarlanmış elektromanyetik bir titreşim çalkalayıcı sistemidir. Savunma, havacılık, uzay, iletişim, elektronik, otomotiv ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
Bu ekipman, erken arıza tespiti, gerçek çalışma koşullarının simülasyonu ve yapısal mukavemet testi için tasarlanmıştır. Geniş uygulama alanı ve güvenilir test sonuçları, onu kalite güvencesi ve ürün doğrulama için vazgeçilmez bir araç haline getirmektedir.
Sistem sinüs dalgası, FM, tarama, programlanabilir, frekans çarpanı, logaritmik, maksimum ivme, genlik modülasyonu ve zaman kontrol fonksiyonlarını destekler. Basit sabit ivme ve sabit genlik modları ile tam bilgisayar kontrolü sunar. Her ünite, kararlı performans ve güvenilir kalite sağlamak için 3 ay boyunca sürekli arızasız çalışma geçirir.
| Öğe | Açıklama |
|---|---|
| Sinüs Kuvveti | 10000N |
| Şok Kuvveti | 20000KN |
| Frekans Aralığı | 5~3000 Hz |
| Yer Değiştirme | 51 mm |
| Maks. Hız | 1.8 m/s |
| Maks. İvme | 981 m/s² (yük olmadan) |
| Armatür Çapı | 200 mm |
| İzin Verilen Yük Torku | >300 N•m |
| Etkin Armatür Kütlesi | 6 kg |
| Maks. Yük Kapasitesi | 100 kg |
| Manyetik Kaçak | ≤1 mT |
| Eksenel Titreşim İzolasyon Frekansı | <3 Hz |
| Yük Bağlantısı | 16 paslanmaz çelik M8 insert |
| Boyut (U×G×Y) | 850 × 665 × 760 mm |
| Yaklaşık Ağırlık | 990 kg |
Aşağıdaki tablo, laboratuvar testi için uygun olan Otomobil Aküsü EN50604 / IEC62133 / UN38.3 Titreşim Test Tezgahı için mevcut modelleri özetlemektedir.
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p) mm | Maks. Yükleme (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Daha yüksek aşamalı eksenel rezonans frekansına sahip iyi tasarlanmış dinamik halka iskeleti.
- İki manyetik devre tasarımı, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel düzen sağlar.
- Mükemmel eksantrik yük kapasitesi için düz ve ithal yönelimli kompozit gövde sertliği yönelimine sahip rocker kolu makaralı rulmanlar.
- Hormon kullanımı için özel olarak tasarlanmış trunnion izolasyon temeli, kullanışlı mobil kurulum sunar.
- Hareketli sistemdeki gelişmiş teknoloji, dinamik halkanın yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Rulman küçük balonunun statik sertliği ve dinamik sertliği, titreşim masası yatak kapasitesini yükseltir ve düşük frekans performansını iyileştirir.
