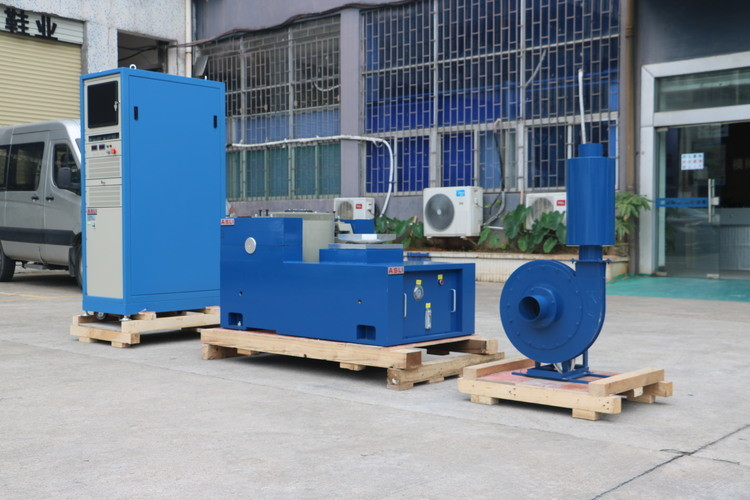

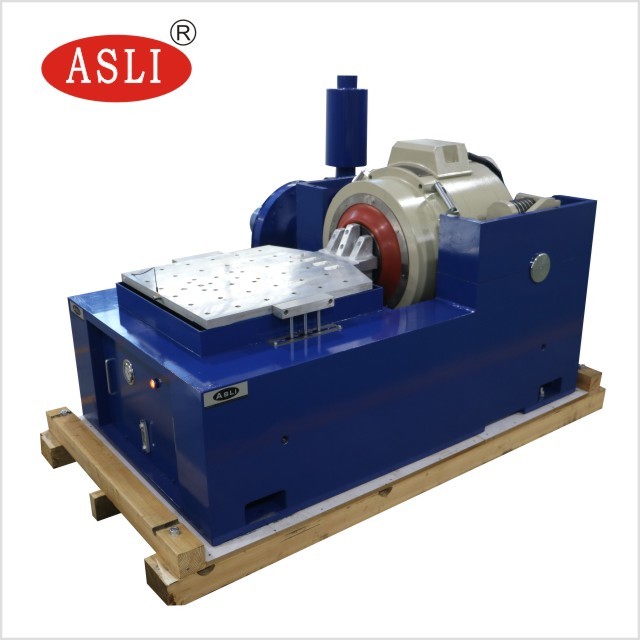

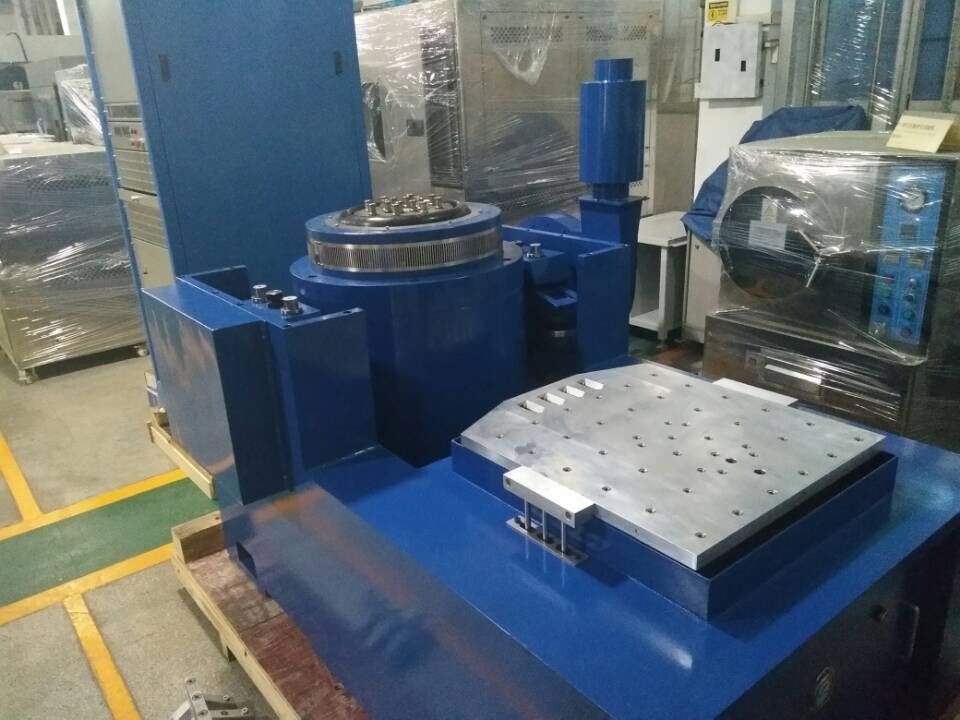

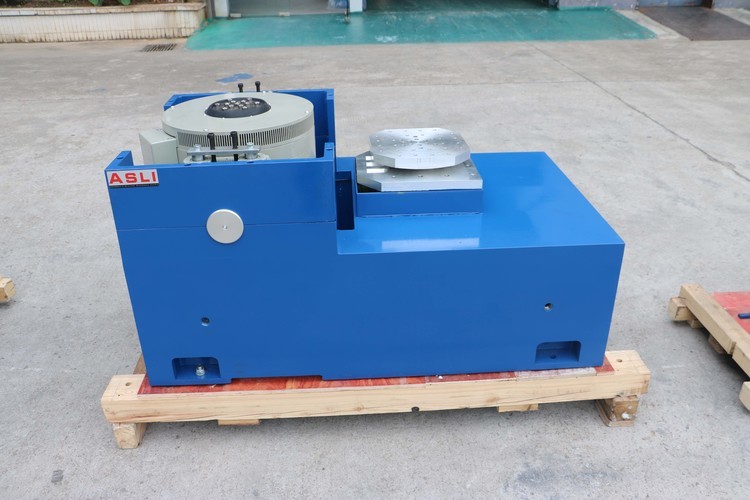

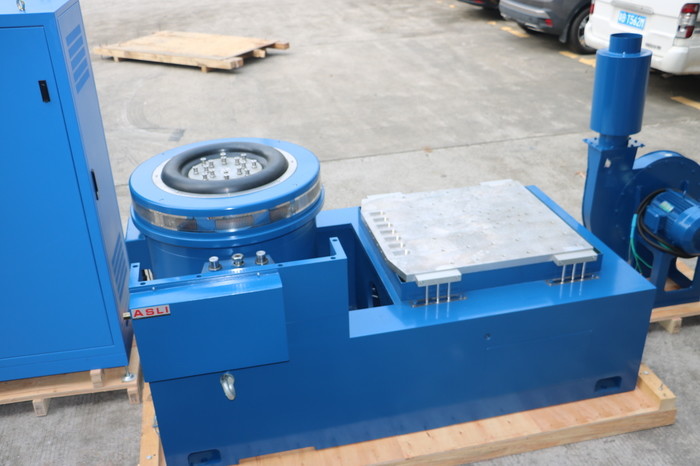

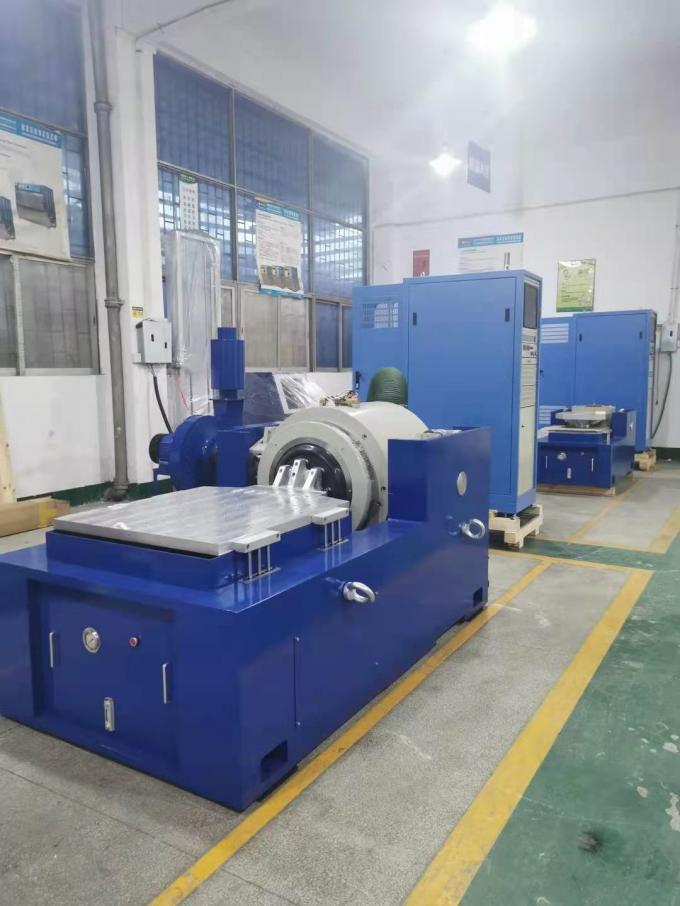

IEC62133 Elektronik Titreşim Test Tezgahı Lityum Pil için Ista Standardını Karşılar
Dijital anahtarlamalı güç amplifikatörü
Sistem, sinüsoidal darbe genişlik modülasyonlu bir dijital güç amplifikatörü kullanır. Çalışma prensibi şöyledir: IGBT FET'in yüksek frekanslı anahtarlama yeteneğini kullanarak, kontrolör tarafından girilen düşük voltajlı sinyal, dijital devre tarafından yükseltilir ve orijinal sinyale geri yüklenir ve daha sonra elektrikli titreşimi teşvik etmek için titreşim tablasının hareketli bobinine gönderilir. Tayvan hareketi.
Akıllı yüksek voltajlı güç amplifikatörünün ana bileşenleri şunlardır: ön kontrol, güç amplifikatörü modülü, koruma devresi, güç kaynağı kısmı ve elektrik kabini. Sistem, iletim sırasında güç kaybını azaltan ve etkili ve makul empedans eşleşmesi sağlayan yüksek voltaj ve küçük akım çıkış formunu benimser.
Parametreler:
| Sinüsoidal itme | 300kgf |
| Rastgele itme | 300kgf rms |
| Darbe itmesi | 600kgf |
| Frekans Aralığı | 5~2800Hz |
| Sürekli yer değiştirme | 25.4mm |
| Maksimum hız | 1.8m/s |
| Anahtarlamalı güç amplifikatörü | |
| Amplifikatör çıkışı | 3.5kVA |
| Sinyal gürültü oranı | >65dB |
| Eğer kazanç | ≥80 |
| Toplam harmonik bozulma(nominal çıkışta) | DC (0.1Hz) ila 500Hz arasında %0.5'ten az; 500Hz ila 5000Hz arasında %1.0'dan az |
| Güç amplifikatörüfrekans yanıtı | DC (0.1Hz) ila 4500Hz: ±3dB; |
| Ortalama Arıza Süresi(MTBF) | >35.000 saat |
| Dikey genişletme tezgahı | |
| Masa boyutu | 600mm×600mm |
| Üst limit opedeğerlendirme frekansı | Sinüs 2200Hz, rastgele 3500Hz |
| Karşı ağırlık | 30kg |
| Tezgah malzemesi | Alüminyum alaşımı |
| Titreşim kontrolörü | |
| işletim sistemi | Windows 7 |
| Çalışma arayüzü | Çince ve İngilizce arayüz |
| Yazılım işlevi | Sinüs, rastgele, klasik şok, rezonans arama ve yerleşik |
Özellik:
1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek bir aşama eksenel rezonans frekansına sahiptir.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve içe dönük kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Hormon kullanımı için özel olarak tasarlanmış Trunnion izolasyon temeli, mobil kurulum kolaylığı.
5. Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji sistemi hareket ettirin.
6. Yeni kanal tasarımı ve soğutma etkisini artırın.
7. Rulmanların statik sertliği, dinamik sertliği küçük balon, titreşim tablası taşıma kapasitesini artırır, düşük frekans performansını iyileştirir.
