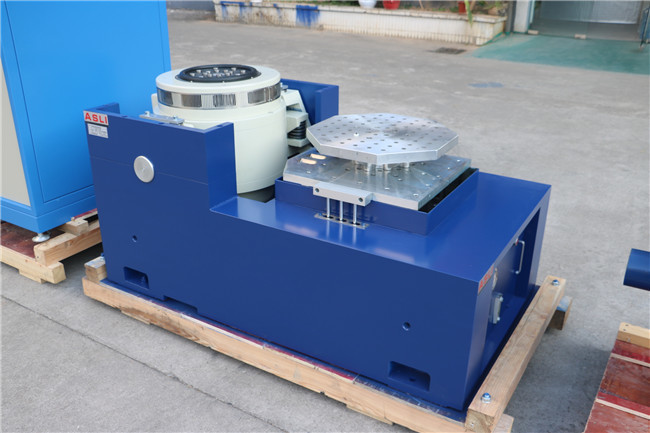

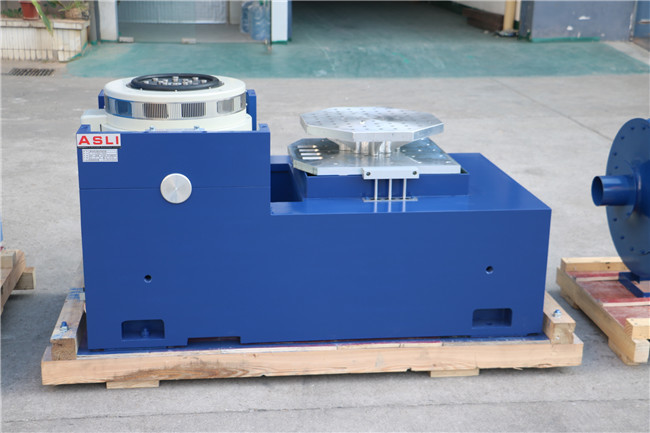

Elektrodinamik titreşim Mekanik Shaker Yüksek Frekanslı titreşim testçisi
Vibration Machine, Electrodynamic Shaker, Vibration Shaker Masa Özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası taşıma kapasitesini yükseltmek, düşük frekanslı performansı iyileştirmek.
| Model:ES-3 | |
|---|---|
| Sinüs itme | 300kgf |
| Rastgele itiş | 300kgf |
| Çarpışma itici gücü | 600kgf |
| Frekans aralığı | 2~2500Hz |
| Sürekli yer değiştirme | 25 mm |
| Yer değiştirmenin etkisi | 25 mm |
| En yüksek hız | 1.8m/s |
| Maksimum hızlandırma | 981m/s2 |
| Hareketli bobin çapı | Φ150mm |
| Eksantrik anın olmasına izin ver. | > 196N.m |
| Yük bağlantı noktası | 6 piont |
| Hareketli parçaların eşdeğer kütlesi | 3kg |
| Masaüstü vida boyutu (standart) | M8 |
| vida düzenleme tablosu (diametre, çevre) | Φ100mm'de 8, Φ200mm'de 8. |
| Eksenel izolasyon sıklığı | 3 Hz |
| Maksimum yük | 120Kg |
| Manyetik akış sızıntısı | <1mT |
| Boyutlar (paketsiz) ((L×W×H) | 730 mm × 550 mm × 650 mm |
| Vibrasyon tablosu Ağırlık | 450 kg |
Açıklama Uygulama:
Titreşim Makinesi, Elektrodinamik Shaker, Titreşim Shaker MasasıEğitim, araştırma ve laboratuvar ortamlarında kullanılır.Çift manyetik devre yapısı, kendi kendine üretilen iskelet hareket daireleri, Hava Destek ve rulo rulmanları ve doğrusal rehberlik,Trunnion yalıtım gelişmiş modern teknoloji ve özel teknoloji, X,Y,Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testi ile tamamlanabilir.Puls ve şok tepkisi spektrumu testiBu ürünler ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli cihazlar, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
TasarımıYüksek frekanslı elektromanyetik titreşim test makinesi:

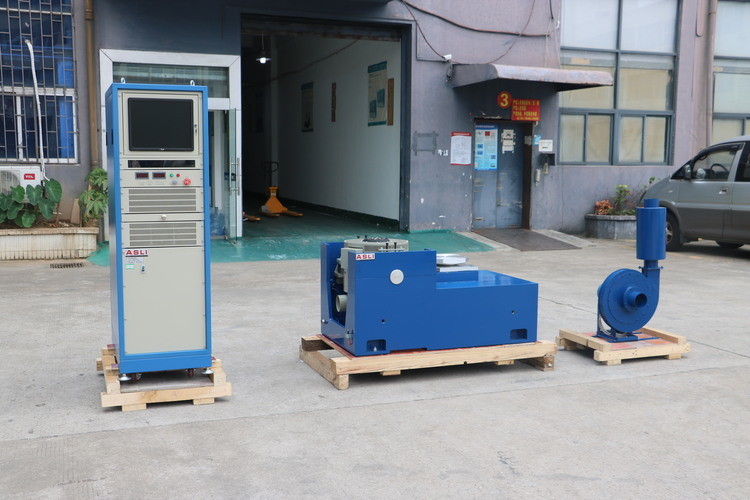

titreşim test kulübü, güç güçlendirici, soğutma fanı, kaydırma masası, dikey genişletici

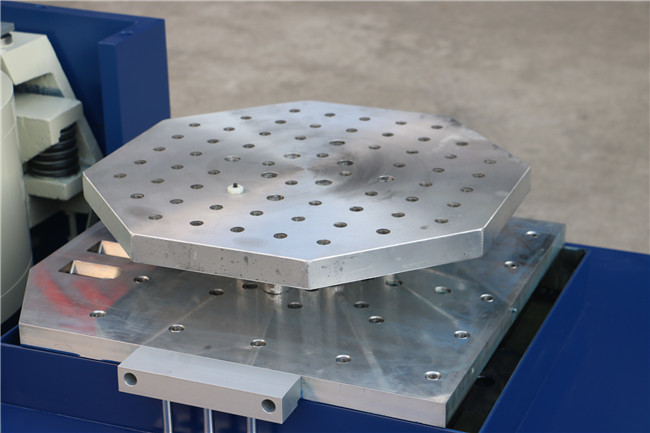

Yatay destek özellikleri:
Daha yüksek hızlanmayı ve çalışma sıklığını gerçekleştirmek için küçük yükleme tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için.
Yatay bank ve titreşim bankı, mükemmel yapıya sahip, kurulumu ve ayarlanması kolay olan bütünleşik tiplerdir.
Statik basınç yolu, V şeklinde, eğimden ve önyargıya karşı dayanıklı.
Dahili yağ pompası, iyi yapısı ve kullanımı kolay.

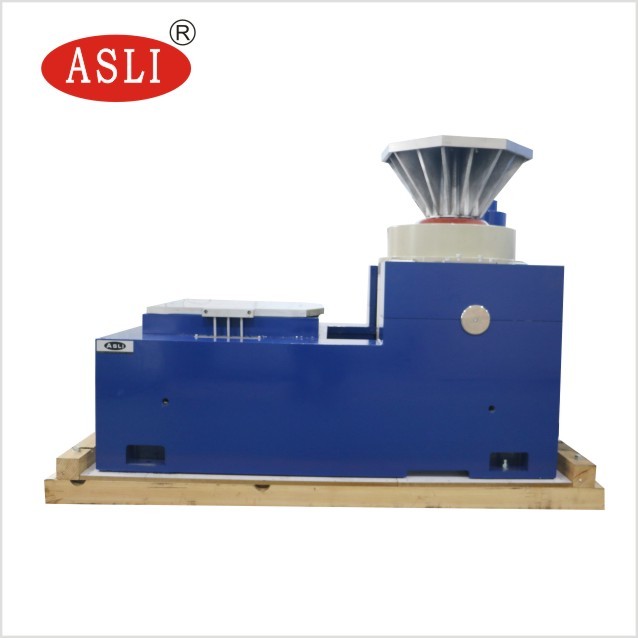

Vertikal Genişletilmiş Masaüstü Özellikleri:
VT dikey uzatılmış bank ve belirtilen sıkıştırıcılar, hassas hesaplanmış, müşteri mükemmel doğrultuda en iyi performansı elde
| Model:ES-3 | |
|---|---|
| Sinüs itme | 300kgf |
| Rastgele itiş | 300kgf |
| Çarpışma itici gücü | 600kgf |
| Frekans aralığı | 2~2500Hz |
| Sürekli yer değiştirme | 25 mm |
| Yer değiştirmenin etkisi | 25 mm |
| En yüksek hız | 1.8m/s |
| Maksimum hızlandırma | 981m/s2 |
| Hareketli bobin çapı | Φ150mm |
| Eksantrik anın olmasına izin ver. | > 196N.m |
| Yük bağlantı noktası | 6 piont |
| Hareketli parçaların eşdeğer kütlesi | 3kg |
| Masaüstü vida boyutu (standart) | M8 |
| vida düzenleme tablosu (diametre, çevre) | Φ100mm'de 8, Φ200mm'de 8. |
| Eksenel izolasyon sıklığı | 3 Hz |
| Maksimum yük | 120Kg |
| Manyetik akış sızıntısı | <1mT |
| Boyutlar (paketsiz) ((L×W×H) | 730 mm × 550 mm × 650 mm |
| Vibrasyon tablosu Ağırlık | 450 kg |
