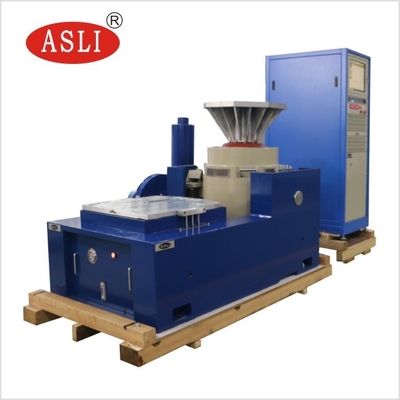

RTCA DO-160F ve IEC/EN/AS ile Dikey ve Yatay Titreşim Sarsma Tablası
RANDOM & SINE testi arasındaki fark nedir?
Sinüzoidal titreşim testleri, tek bir zamanda tek bir frekansa odaklandığı için rastgele testler kadar faydalı değildir. Öte yandan, rastgele bir titreşim testi, tanımlanmış bir spektrumdaki tüm frekansları aynı anda uyarır. Tustin'in rastgele titreşimin tanımını düşünün - “İnsanların 10-2000Hz gibi sürekli bir spektrumu 1 Hz aralıklı 1990 sinüs dalgası olarak tanımladığını duydum. Hayır, bu doğruya yakın ama tam olarak doğru değil. Sinüs dalgaları sabit genliğe ve faza sahiptir, döngüden sonra döngü. 1990 tane olduğunu varsayalım. Bütünü rastgele olur muydu? Hayır. Bütünün rastgele olması için, her dilimin genliğinin ve başlangıç fazının rastgele, öngörülemez bir şekilde değişmesi gerekir. Öngörülemez varyasyonlar, rastgele derken kastettiğimiz şeydir. Geniş bantlı rastgele titreşim, sinüs dalgaları değil, daha ziyade bir titreşim sürekliliği içerir.”

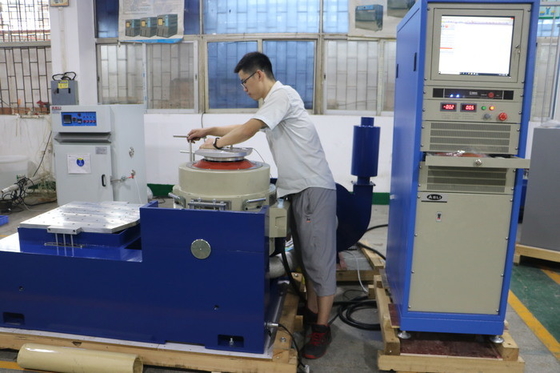

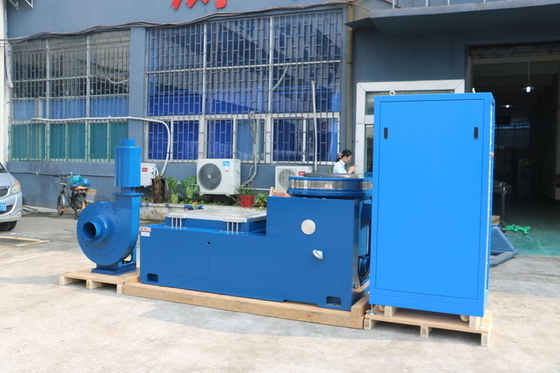

Test sistemi bileşimi

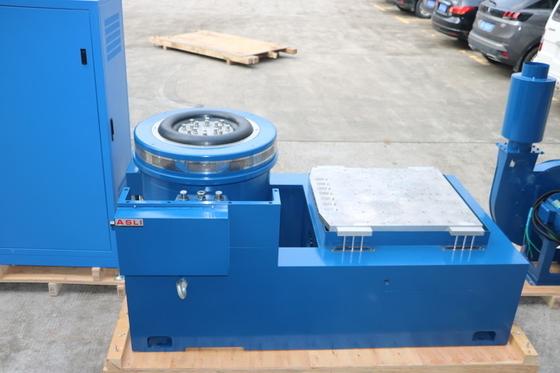

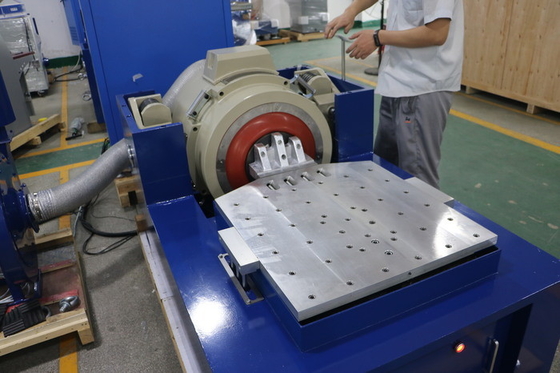

1. Tek parça yatay titreşim jeneratörü
2. Dikey genişleme tablosu
3. Susturuculu soğutma fanı
4. Dijital anahtarlamalı güç amplifikatörü
5. Çok fonksiyonlu titreşim kontrol ölçüm cihazı.
Şartname
| Adı | Laboratuvar testi için Otomobil Aküsü EN50604 IEC62133 UN38.3 Titreşim Test Tezgahı | ||||||||
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s2) | Nominal Hız (m/s) | Nominal yer değiştirme (p-p)mm | Maks. Yükleme (Kg) | hareketli bobin (Kg) | Hareketli bobinin Boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
