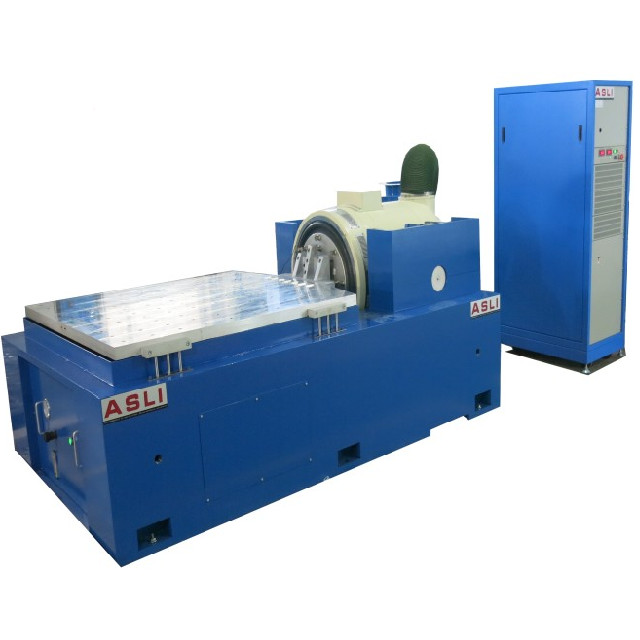

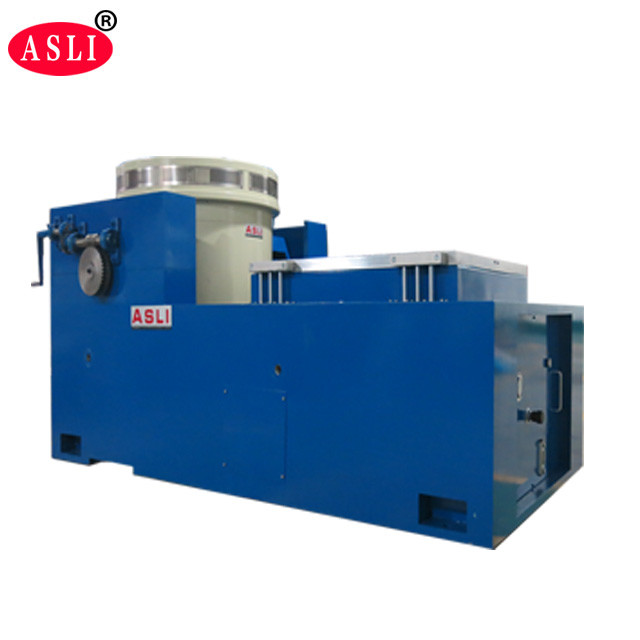

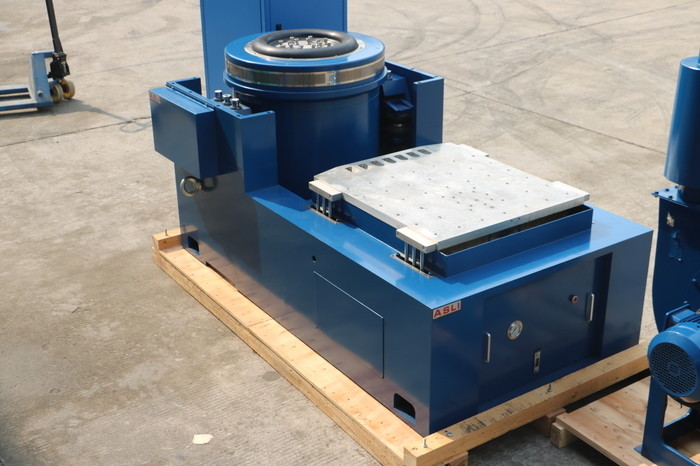

3 Eksen Mekanik Çalkalayıcı Tablası Titreşim Makinesi Elektrodinamik Test Cihazı
Product Details
| sinüs kuvveti: | 6000N | Hız: | 1,6 m/s |
|---|---|---|---|
| Yer değiştirme: | 25 mm | Sıklık: | 3~3500HZ |
| yükleme: | 180kg | hızlanma: | 100 g |
| armatür: | 230mm | ||
| Vurgulamak |
6000N Mekanik Çalkalayıcı Tablosu,Elektrodinamik Mekanik Çalkalayıcı Tablosu,Mekanik Elektrodinamik Titreşim Çalkalayıcı |
||
Product Description
Yüksek Frekanslı Titreşim Çalkalayıcı, çift manyetik devre yapısı, kendi kendine oluşan iskelet eylem halkaları, havada destek, makaralı rulmanlar ve doğrusal kılavuzlar ve mafsal izolasyonu dahil olmak üzere gelişmiş modern teknolojileri benimser. X, Y ve Z üç eksenli sinüs titreşim testleri ve geniş bant rastgele titreşim testlerinin yanı sıra klasik (yarım sinüs) darbe ve şok tepki spektrumu testleri gerçekleştirebilir. Bu ekipman, ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri ve ev aletleri endüstrilerinde yaygın olarak kullanılmaktadır.
- Nominal Kuvvet: Sinüs kuvveti 6000N; Rastgele kuvvet 6000N; Şok kuvveti 12000N
- Frekans Aralığı: 5Hz - 3500Hz — sabit frekans, ileri geri tarama, sinüs, rastgele ve şok modlarını destekler
- Frekans Tarama Modu: Doğrusal, logaritmik, ileri geri tarama, sabit frekans
- Frekans Tarama Sayısı: 1 - 32767
- Frekans Tarama Süresi: Sabit frekans/tek 1–3600 dakika; frekans tarama eğrileri görüntülenebilir
- Maks. İvme: 1000 m/s² (yüksüz)
- Maks. Yük: 180 kg
- Maks. Yer Değiştirme: 25 mm p-p (yüksüz), çift tepe
- Darbe Yer Değiştirme: 25 mm
- Hareketli Bobin Ağırlığı: 6.5 kg
- Titreşim Yönleri: Dikey
- Titreşim Dalgası: Sinüs, rastgele, şok
- Hareketli Bobin Çapı: Φ230 mm
- Titreşim Sistemi Boyutları (mm): G850 × Y750 × D550 mm
- Titreşim Sistemi Ağırlığı: 590 kg

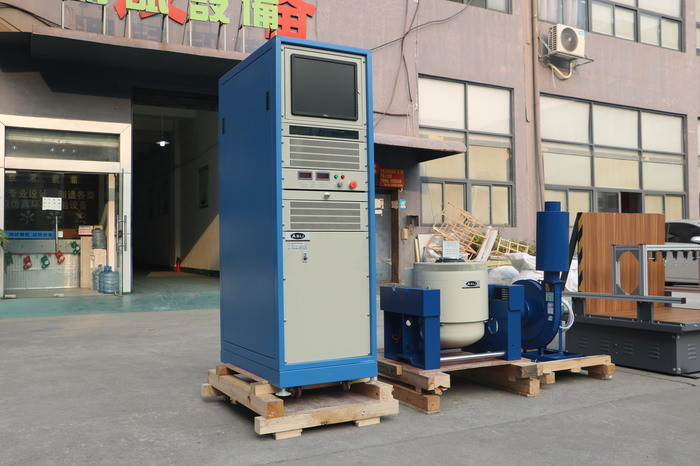

- Titreşim Jeneratörü — 1 set
- Titreşim Kontrol Cihazı — 1 set
- İletişim Bağlantı Odası — 1 set
- DA-6 Güç Amplifikatörü — 1 set
- Uyarma Gücü — 1 adet
- Sürücü Yazılımı — 1 set
- Soğutma Sistemi — 1 set
- Endüstriyel Bilgisayar — 1 set
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s²) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p) mm | Maks. Yükleme (Kg) | Hareketli Bobin (Kg) | Hareketli Bobin Boyutları (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Not: ES-6 modeli ana yapılandırma olarak vurgulanmıştır. Daha yüksek kuvvet ve yük gereksinimleri için diğer modeller mevcuttur.
- Daha yüksek aşama eksenel rezonans frekansına sahip iyi tasarlanmış dinamik halka iskeleti.
- İki manyetik devre tasarımı, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel düzen sağlar.
- Düz ve ithal yönelimli kompozit gövde sertliği yönelimine sahip rocker çubuk makaralı rulmanlar, mükemmel eksantrik yük kapasitesi sağlar.
- Mafsal izolasyon temeli, uygun mobil kurulum sunan hormon kullanımı için özeldir.
- Gelişmiş teknoloji hareketli sistem, dinamik halka yüksek güvenilirliğini sağlar.
- Yeni kanal tasarımı soğutma etkisini artırır.
- Rulman küçük balonun statik sertliği ve dinamik sertliği, titreşim tablası rulman kapasitesini yükseltir ve düşük frekans performansını iyileştirir.
Product Highlights
6000N sinüs kuvveti, 3-3500Hz frekans, 180kg yük ve 100g ivmelenme ile 3 Eksenli Mekanik Çalkalayıcı Tablası. Güvenilir X, Y, Z sinüzoidal, rastgele ve şok testleri için çift manyetik devre, havalı süspansiyon ve muylu izolasyonuna sahiptir. Havacılık, savunma ve elektronik için idealdir. Özel seçenekler mevcut.
