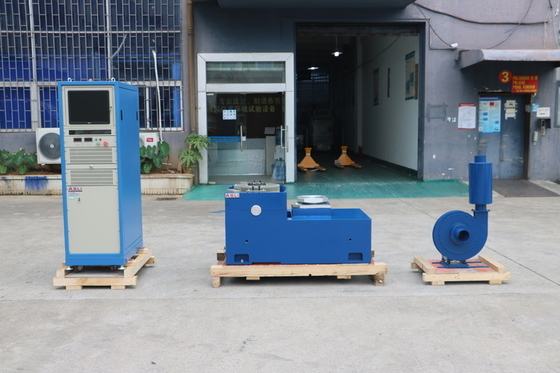

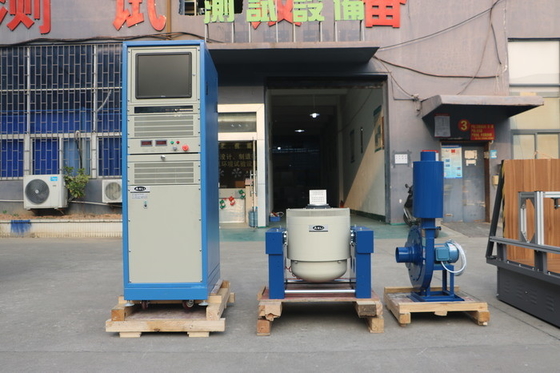

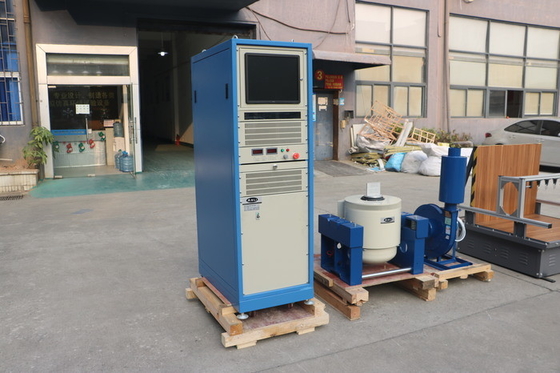

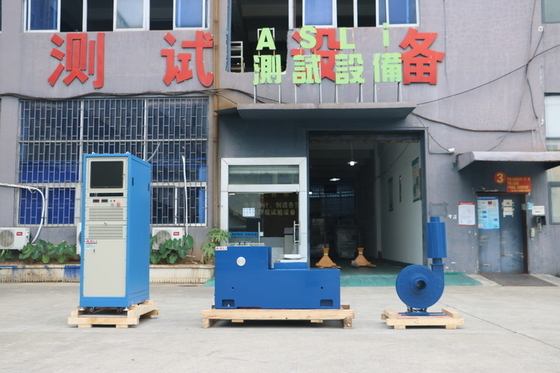

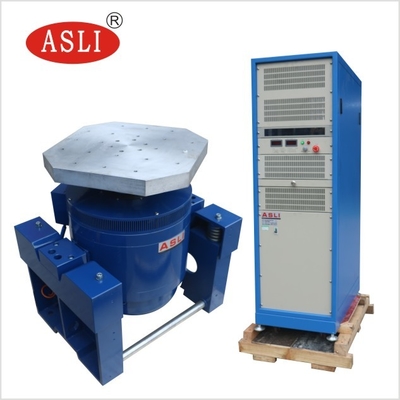

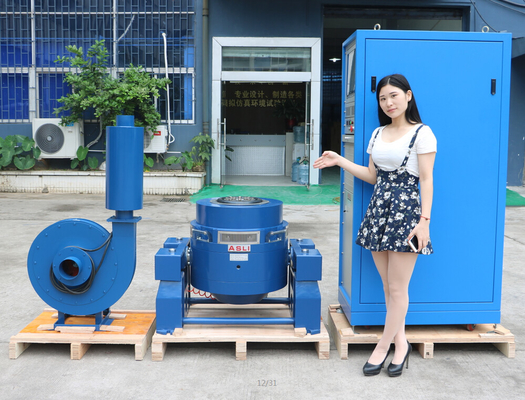

PCB Kartı ve Diğer Elektrikli Ürünler İçin Küçük Elektrodinamik Titreşim Test Cihazı
Product Details
| sinüs kuvveti: | ABEC-5 | Hız: | Güçlü Denize Uygun Ahşap Paket |
|---|---|---|---|
| titreşim yönü: | Dikey | hızlanma: | 100G |
| Sıklık: | Elektrikli Ev Aletleri | Güç: | Soğutma/Nem Alma/Zamanlama |
| Yer Değiştirme: | 25mm | Başvuru: | PCB Kartı Ve Diğer Elektrikli Ürünler |
| Vurgulamak |
1.6m/s Dikey Titreşim Test Cihazı,Elektrodinamik Titreşim Test Cihazı,PCB Kartı Elektrodinamik Çalkalayıcı |
||
Product Description
- Otomotiv parçaları ve sistemleri ̇ yeterlilik testi
- Elektronik montaj ve bilgisayar ekipmanı testi
- Aviyonik ve donanım testleri
- Uydu bileşenlerinin test edilmesi
- Ürün ve paket testleri
- Genel stres taraması
Elektrodinamik Yüksek Frekanslı titreşim testi / Yüksek Frekanslı titreşim yorgunluk testi serisi ürünlerinin üreticisiyiz.Ekipmanlarımız modern teknolojileri kullanıyor., kendi kendine üretilen iskelet eylem çemberleri, hava desteği, rulo rulmanları ve doğrusal rehberlik ve trunnion izolasyonu.ve Z üç eksenli sinüsoidal titreşim testleri ve geniş bant tesadüfi titreşim testleri, klasik darbe testleri (yarım sinüs, trapez, testere dalgası) ve şok tepkisi spektrumu testleri.
Bu ürünler ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli aletler ve ev aletleri endüstrilerinde yaygın olarak kullanılır.
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (kg) | Hareketli bobin (kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- İyi tasarlanmış dinamik daire iskeleti, daha yüksek aşamalı aksyal rezonans frekansı ile.
- İki manyetik devre tasarımı, düşük manyetik akış sızıntısı, kompakt ve rasyonel yapı.
- Düz ve ithalat odaklı kompozite gövde sertliği yönelimi olan eksantrik yük kapasitesi sağlayan kaygan çubuk rulo rulmanları.
- Trunnion hormon kullanımı için özel bir izolasyon temeli, uygun bir mobil kurulumla.
- Gelişmiş teknoloji hareket-aran sistem dinamik daire yüksek güvenilirliği sağlar.
- Yeni kanal tasarımı soğutma etkisini artırıyor.
- Küçük balon etkisiyle yatakın statik sertliği ve dinamik sertliği, titreşim masasının kapasitesini artırır ve düşük frekanslı performansı iyileştirir.
- Küçük bir yükleme tezgahında, daha yüksek hızlanma ve çalışma sıklığı gerçekleştirilir, böylece tüm makine tezgahının yükleme kapasitesi ve performansı iyileştirilir.
- Yatay bank ve titreşim bankı mükemmel yapıya sahip, kurulumu ve ayarlanması kolay bir bütün tiptir.
- Statik basınç yolu, V şeklindeki, eğimden ve önyargıya dayanıklı kapasitesi.
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5 ¢ 1000 5 ¢1200 5 ¢2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 ¢800 5 ¢ 1000 5 ¢ 1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5 ¢ 1000 5 ¢1300 5 ¢ 1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT dikey uzantılı bank ve belirtilen sıkıştırıcılar, müşterinin mükemmel yapıya göre en iyi performansı elde etmesini sağlamak için hassas bir şekilde hesaplanmış ve ayrıntılı bir şekilde tasarlanmıştır.Yüksek kaliteli malzeme, ve işçilik.
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Döner Bench) | 220 | 350 | Φ1200 |
