Ana Özellikler

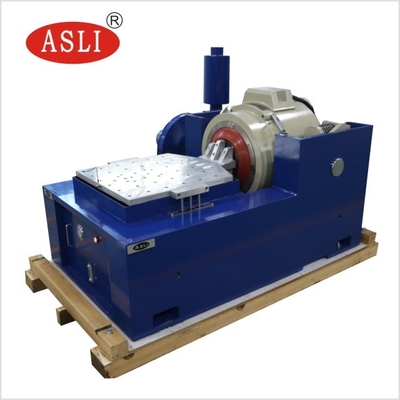

* Hava soğutmalı bir elektrodinamik sarsıcı
* Titreşim kontrol cihazı ve güç amplifikatörü hepsi bir arada kabin içinde yapılandırılmıştır
* 2400 Newton'luk tepe sinüs itme kuvveti elde edilir.
* X, Y, Z 3 Eksen Testi
| Elektromanyetik Titreşim Jeneratörü Parametreleri: | ||||
| Maksimum sinüs uyarma kuvveti | 5000Kg.f tepe | |||
| En büyük rastgele titreşim kuvveti | 5000Kg.f r.ms | |||
| En büyük şok titreşim kuvveti | 10000Kg.f tepe | |||
| Frekans Aralığı | DC~4000 Hz | |||
| Maksimum yer değiştirme | 75mm p-p (tepeden tepeye değer) | |||
| Maksimum hız | 1.8m/s | |||
| Maksimum ivme | 100G(980 m/s2) | |||
| İlk rezonans frekansı | 3500Hz | |||
| Maksimum yük | 750kg | |||
| Hareketli bobin çapı (çalışma tablası çapı) | 450 mm çapında | |||
| Hareketli bobinin kalitesi | 50kg | |||
| Maksimum yük | 750Kg | |||
| Tablanın vidası | 13 x M8 | |||
| Manyetik akı kaçağı | <10gauss | |||
| Boyut | 800mm x 800mm x 800mm (Dikey makine) | |||
| Ağırlık | Yaklaşık 1500Kg | |||
| Servo Sistem | ||||
| Fonksiyon | Sıcaklık, hava basıncı, yer değiştirme, aşırı voltaj, aşırı akım, giriş düşük voltajı, harici arıza, kontrol güç kaynağı, mantık, eşit giriş eksikliği. | |||
| Dijital Titreşim Kontrol Cihazı | ||||
| Donanım yapılandırması | 2 Kanal Giriş, 1 Kanal Giriş | |||
| Kontrol bilgisayarı | Orijinal endüstriyel bilgisayarlar, sıvı kristal ekran (Klavye/optik fare ile) | |||
| Yazılım | Çince/İngilizce işletim, zaman alanı ve frekans alanı analizi, sinyal kaynağı, sinüs süpürme frekans analizi vb. WORD otomatik olarak test raporları, sinyal ve veri görüntüleme, depolama, test parametrelerini ayarlama ve fonksiyon analizi oluşturabilir. | |||
| İşletim sistemi | Windows 2000/ XP | |||
| İvme sensörü B&W |
frekans alanı:1—2000Hz hassasiyet:50mv/g sıcaklık aralığı:-24 - 250℃ |
|||
| Elektriksel Gereksinim | ||||
| Elektrik kaynağı | 3 fazlı, 380V/50Hz | |||
Kontrol Fonksiyonları
* Sabit frekanslı sinüzoidal titreşim
* Süpürmeli titreşim * Rastgele titreşim
* Klasik şok
Tipik sistem uygulamaları
* Çevresel test
* Stres eleme testi
* Titreşim Testi
Kullanıcı Faydaları
* Kullanıcı tarafından kolay kurulum yapılabilir
* Kullanıcı arayüzü: yerel mod için LCD dokunmatik ekran ve uzak mod için PC-Windows (ethernet üzerinden)
mod;
* Yerel mod: önceden tanımlanmış bir testi hızlı başlatma, onlarca test spesifikasyonu saklanabilir;
* Uzak mod: test tanımlama ve test spesifikasyonlarını mostar'a kaydetme, test kontrolü, test verilerini gözden geçirme ve dokümantasyon dahil olmak üzere sistemin tüm işlemleri.

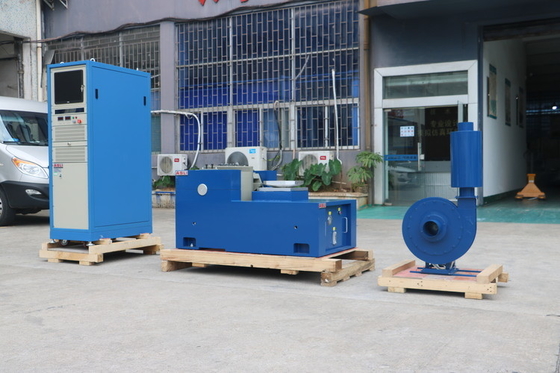

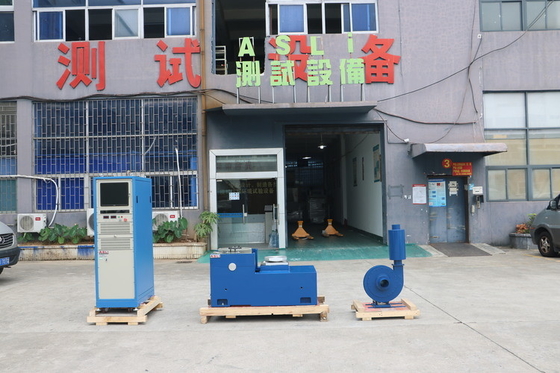

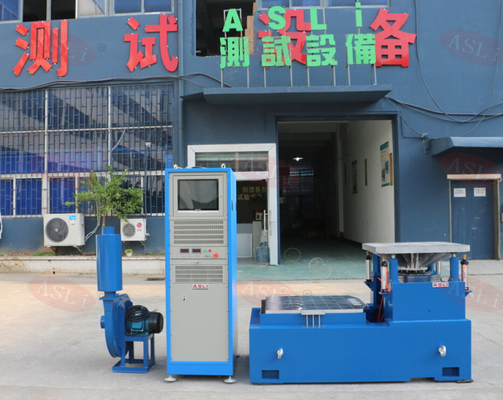

Yüksek Frekanslı Elektrodinamik Sarsıcı Sistemiesas olarak ürünlerin titreşim ve şok ortam testi, çevresel stres eleme testi, güvenilirlik testi için kullanılır. Elektromanyetik titreşim test cihazı, pil ile ilgili testlerin standardına tamamen uygun olarak tasarlanmış, pilin belirli bir koşul altında titreşim testini simüle eder, pil veya pil paketi titreşim tablasına sabitlenir, belirlenen frekans, ivme ve yer değiştirme moduna göre pil numunesinin üç birbirine dik yönde titreşimi ölçülür, pil sızdırmamalı, kalbi kırılmamalı, kırılmamalı, yangın ve patlama olmamalıdır. Titreşim testinin uygulama kapsamı son derece geniştir, devre kartı, pil, uçak, gemi, roket, füze, otomobil ve ev aletleri ve diğer endüstriyel ürünlerden.
Otomobil Parçaları İçin JIS-D1601-1995 Standardı Yüksek Frekanslı Elektrodinamik Sarsıcı Sistemi hakkında daha fazla bilgiye ihtiyacınız olursa, lütfen benimle iletişime geçmekten çekinmeyin.
