Elektrodinamik Titreşim Test Cihazı MIL STD 810G ve MIL STD 202H ile Tanışın
Product Details
| sinüs kuvveti: | 30000n | Hız: | 1.8m/s |
|---|---|---|---|
| Yerinden etme: | 100 mm | Hızlanma: | 100g |
| Sıklık: | 3 ~ 3500Hz | Güç: | 380V 3 faz |
| standardı karşıla: | MIL STD 810G ve MIL STD 202H | ||
| Vurgulamak |
380v Titreşim Test Cihazı,Elektrodinamik Titreşim Test Cihazı,MIL STD 810G Titreşim Test Cihazları |
||
Product Description
ASLI, elektrodinamik yüksek frekanslı titreşim test makinesi ürünleri üreticisidir.self-generated skeleton action circles (kendi kendine oluşturulan iskelet eylem çemberleri)Bu makineler, X, Y ve Z üç eksenli sinüzoidal titreşim testleri, geniş bant rastgele titreşim testleri,ve klasik nabız testleri (yarım sinüs), trapez, testere dişi dalgası) ve şok tepkisi spektrumu testleri.
Bu ürünler ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli aletler ve ev aletleri endüstrilerinde yaygın olarak kullanılır.
ES-3A titreşim testi PDF indirİster çıplak ürünler, ister bireysel paketler, ister tam palet yükleri, ister çok daha büyük kasa sistemleri test ediyorsanız, ASLI'nin test gereksinimlerinize uygun bir titreşim sistemi modeli vardır.ASLI'nin yatay titreşim sistemleri geniş bir yelpazede yatay titreşim testleri gerçekleştirir.
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız (m/s) | İsimlendirilmiş yer değiştirme (p-p) mm | Maks. Yükleme (Kg) | Hareketli sarmal (Kg) | Hareketli sarmalın boyutu (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
- İki manyetik devre tasarımı, düşük manyetik akış sızdırması, kompakt yapı ve rasyonel düzen.
- Rocker rod roller bearings with straight and import-oriented composite body stiffness orientation, providing excellent eccentric load capacity. Doğrudan ve ithal odaklı kompozit vücut sertliği yönlendirmesi ile rocker rod roller bearings, mükemmel eksantrik yük kapasitesi sağlar.

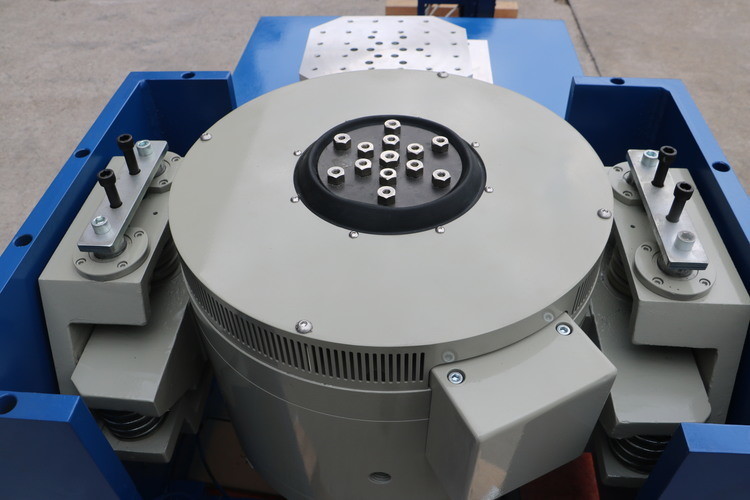

- Trunnion izolasyon temeli, titreşim izolasyonu için tasarlanmıştır, uygun mobil montajla.
- Dinamik döngünün yüksek güvenilirliğini sağlamak için tüm sisteme entegre edilmiş gelişmiş teknoloji.
- Soğutma etkisini artıran yeni kanal tasarımı.
- Küçük balon etkisiyle yatakın statik sertliği ve dinamik sertliği, titreşim masasının kapasitesini artırır ve düşük frekanslı performansı iyileştirir.
- Küçük bir yükleme tezgahında, daha yüksek hızlanma ve çalışma sıklığı gerçekleştirilir, böylece tüm makine tezgahının yükleme kapasitesi ve performansı iyileştirilir.

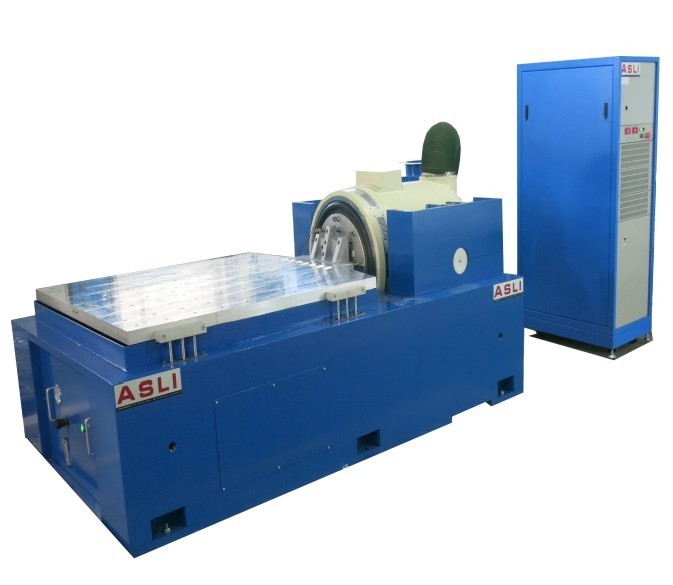

- Yatay bank ve titreşim bankı, kurulumu ve ayarlanması kolay olan mükemmel bir yapıya sahip bir bütün tiptir.
- Statik basınçlı, V şeklinde, eğimden ve önyargıya dayanıklı.
- İyi yapısı ve kolay çalışması olan yerleşik yağ pompası.
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5 ¢ 1000 5 ¢1200 5 ¢2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 ¢800 5 ¢ 1000 5 ¢ 1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5 ¢ 1000 5 ¢ 1500 5 ¢2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5 ¢ 1000 5 ¢1300 5 ¢ 1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT dikey uzantılı bank ve belirtilen sıkıştırıcılar, mükemmel bir yapıya dayanan en iyi performansı elde etmesini sağlamak için hassas bir şekilde hesaplanmış ve ayrıntılı bir şekilde tasarlanmıştır.Yüksek kaliteli malzeme, ve üst düzey işçilik.
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Döner Bench) | 220 | 350 | Φ1200 |
Elektrodinamik titreşim test makinesi (MIL-STD-810G ve MIL-STD-202H uyumlu) hakkında herhangi bir sorunuz varsa, lütfen bizimle iletişime geçmekten çekinmeyin.
