Yüksek Frekanslı titreşim testi.pdf

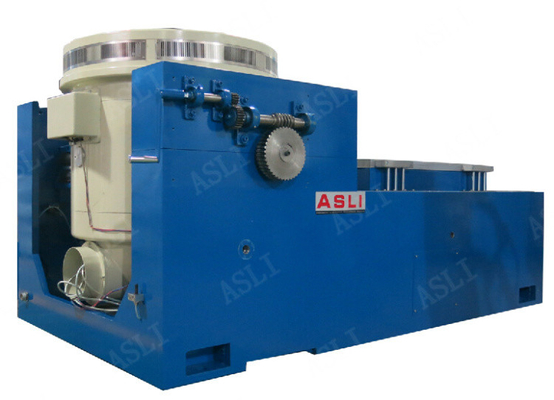

MIL-STD 810F için denetleyici ile sinüs ve rastgele büyük hareket titreşim testi sistemi
Standartlara uymak:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS vb.
High frequency Electromagnetic Vibration Shaker are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentMakine kullanımı kolaydır ve hükümet, sanayi ve kurumsal özelliklere uygun olarak geniş bir titreşim testi yapabilir.
Uygulanabilir endüstriler:
Otomobil elektronik cihazı, Motorölçer montajı, Otomobil depolama bataryası, Otomobil elektrik ekipmanları, Otomobil motoru, Suda çözünen dielektrik batarya, Güvenlik valfi,Otomatik klima kompresörü vb..
Test koşulları genellikle titreşim test frekans aralığını, titreşim büyüklüğünü, titreşim süresini, titreşim yönünü, titreşim türünü (sinüsoidal titreşim,rastgele titreşim veya karışık titreşim) ve test tolerans sınırıTestin tek yönde (ve gerekirse X, Y ve Z yönlerinde test sırası) veya aynı anda üç yönde yapılıp yapılmayacağına karar verilmelidir.
1Test odası ve soğutma sisteminin kompakt ve zarif bir tasarımı olan bir kombinasyon yapısı; bağımsız konsol
2. İşlem için uygun hale getirmek için; orijinal soğutma kompresör ünitesi ve onun ana aksesuarları yurtdışından ithal
3. İçeriye ithal LCD renk dokunmatik ekran kontrolörü, otomobilin sıcaklık nem programlarını kontrol edebilmesi;
4. R232 Telekomünikasyon arayüzü ile. Müşterinin benzersiz taleplerini karşılamak için, kullanıcılar iyi soğuk yanı sıra emin olmak için titreşim test tezgahının farklı modelleri arasından seçebilirsiniz
5. Sıcaklık ve hava mühürleme sistemi, bu titreşim tezgahı da mekanik titreşim olağanüstü etkisiyle övünür
Güvenilirlik testi ekipmanları, şok titreşimleri
| Adı | Otomobil parçaları için paket titreşim tablosu/ titreşim tablosu testörü | ||||||||
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız ((m/s) | İsimlendirilmiş hareket (p-p) mm | Maks. Yükleme (Kg) | Hareketli bobin (Kg) | Hareketli sarmalın boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
MIL-STD 810F için denetleyici ile Sinüs ve Rastgele Büyük Yer değiştirme titreşim Test Sistemi hakkında daha fazla bilgiye ihtiyacınız varsa, lütfen bizimle iletişime geçin.
