Bir salkım ne için kullanılır?
Bir salkım, test edilen yapının heyecanlanması için titreşim testi için kullanılan bir elektromanyetik cihazdır.Vibratörlerin farklı tasarımları nelerdir??

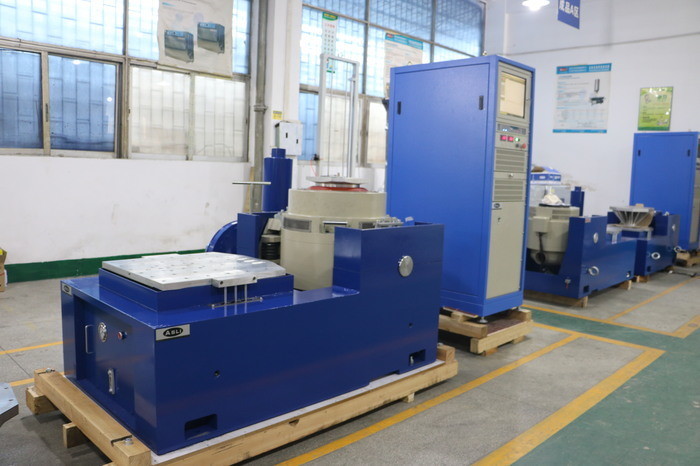

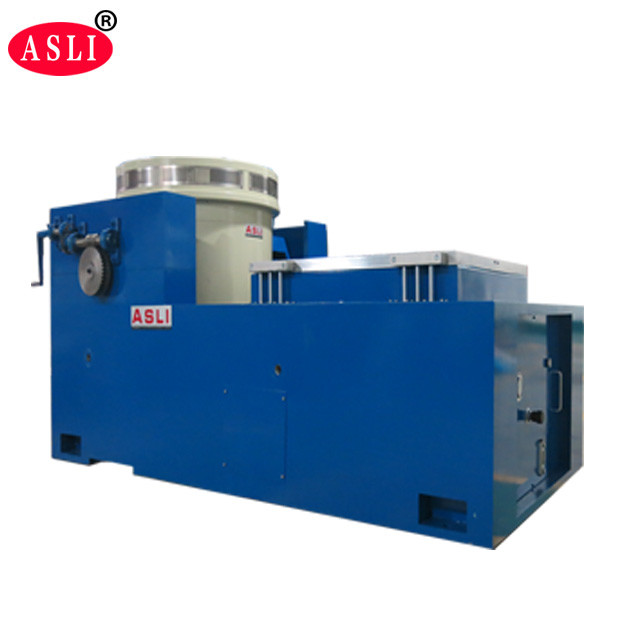

1000 x 1000 mm titreşim masası ile hava soğutulmuş 40KN titreşim salkım test sistemi
High frequency Vertical & Horizontal Generator Electromagnetic Vibration Shaker for Semiconductor are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentMakine kullanımı kolaydır ve hükümet, sanayi ve kurumsal özelliklere uygun olarak geniş bir titreşim testi yapabilir.
1Test odası ve soğutma sisteminin kompakt ve zarif bir tasarımı olan bir kombinasyon yapısı; bağımsız konsol
2. İşlem için uygun hale getirmek için; orijinal soğutma kompresör ünitesi ve onun ana aksesuarları yurtdışından ithal
3. İçeriye ithal LCD renk dokunmatik ekran kontrolörü, otomobilin sıcaklık nem programlarını kontrol edebilmesi;
4. R232 Telekomünikasyon arayüzü ile. Müşterinin benzersiz taleplerini karşılamak için, kullanıcılar iyi soğuk yanı sıra emin olmak için titreşim test tezgahının farklı modelleri arasından seçebilirsiniz
5.Sıcaklık ve hava mühürleme sistemi, bu titreşim tezgahı da mekanik titreşim dikkat çekici etkisiyle övünecektir
Güvenilirlik testi ekipmanları, şok titreşimleri
| Adı | Otomobil parçaları için paket titreşim tablosu/ titreşim tablosu testörü | ||||||||
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız ((m/s) | İsimlendirilmiş hareket (p-p) mm | Maks. Yükleme (Kg) | Hareketli bobin (Kg) | Hareketli sarmalın boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Shaker aynı zamanda sıcaklık nem testi odası ile birlikte kullanılabilir:
| Model | THV-408 ((A~F) |
| İç boyut | W600 × H850 × D800 ((mm) |
| Dış Boyut | W850 × H1950 × D2100 ((mm) |
| Sıcaklık aralığı | Düşük sıcaklık: ((A:25oC; B:0oC; C:-20oC ; D: -40oC; E: -60oC; F: -70oC) Yüksek sıcaklık: 100oC ((150oC) |
| Nem aralığı | 20% ~ 98% R.H. ((10% - 98% R.H. / 5% - 98% R.H. özel bir isteğe bağlı bir durumdur, nem gidericisine ihtiyaç vardır) |
|
Analiz Doğruluğu / Dağıtım sıcaklık ve Nemlilik |
0.1oC; %0,1 RH/±2,0oC; %3,0 RH |
|
Kontrol Doğruluğu sıcaklık ve nem |
±0,5oC; ±2,5% R.H. |
|
Sıcaklık Yükselen/Yükselen Hız Hızı |
Sıcaklık yükselmesi yaklaşık 0.1 ~ 3.0oC/min / sıcaklık düşüşü yaklaşık 0.1 ~ 1.5oC/min; (Kırık Hız Hızı Min.1.5oC/dakikada özel bir isteğe bağlı koşul) |
|
İç ve Dış Malzeme |
İç kutunun malzemesi SUS 304# paslanmaz çelik, dış kutunun malzemesi paslanmaz çelik veya SEE soğuktan valye edilmiş, boya kaplamalı çelik. |
| İzolasyon malzemesi | Yüksek sıcaklığa dayanıklı, yüksek yoğunluklu, klor formate, etil asetum köpük yalıtım malzemeleri |
| Soğutma Sistemi | Rüzgar soğutması veya su soğutması/tek segmentli kompresör ((-40oC, çift segmentli kompresör -70oC) |
| Koruma cihazları |
Sigortasız düğme, kompresör için aşırı yük koruma düğmesi, yüksek ve düşük voltajlı soğutma sıvısı koruma düğmesi, aşırı nem ve aşırı sıcaklık koruma düğmesi, sigortalar, arıza uyarı sistemi, Su kısa saklama uyarısı koruması |
| İsteğe bağlı aksesuarlar | Çalışma deliği ile iç kapı ((Farklı), Kayıtçı ((Farklı), Su Temizleyicisi, Nemlendirici |
|
titreşim Test Ekipmanı |
Müşterinin test koşullarına, teknik parametrelere göre uygun titreşim test tezgahını seçin Lütfen Elektrodinamik'i alın. |
| Güç | AC380V 3 cümle 5 satır, 50/60HZ |
