ES-3A titreşim test cihazı.pdf

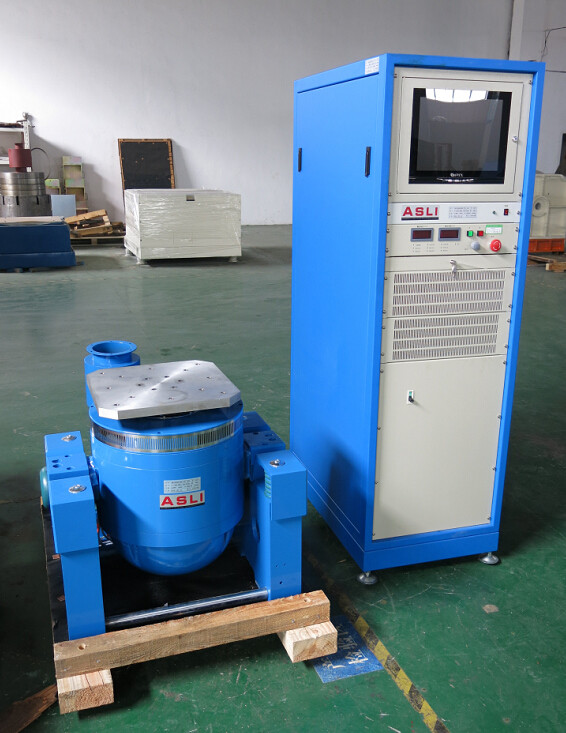

Sinüs ve Rastgele Test Titreşim Sarsıcı Tabla Küçük Hareketli Bobinli
Titreşim tablası için gereken itme miktarını ne etkiler?
Numune Açıklaması
Numune Test Kütlesi
Numune Boyutları
Test profili (varsa)
Maksimum test ivmesi
X,Y,Z yönlü test veya sadece Z yönlü test
Model özellikleriHava Soğutmalı Titreşim Test Sistemi Dinamik Sarsıcı Tabla Numune Sabitlemeli Özelleştirilmiş
| Sistem Özellikleri | |||
| Sistem Modeli: | ES- 3 | ||
| Frekans Aralığı: | 3~3500 | ||
| Nominal Kuvvet | Sinüs N | 3000 | |
| Rastgele N | 3000 | ||
| Şok N | 6000 | ||
| Maksimum İvme. | sinüs (m/s2) | 1000 | |
| Rastgele (m/s2 rms) | 1000 | ||
| Şok(m/s2) | 2000 | ||
| Maksimum Hız. | sinüs (m/s2) | 1.6 | |
| Şok(m/s2) | 1.6 | ||
| Maksimum Yer Değiştirme. | Maksimum Hareket mm (p-p) |
25 | |
| Hareketli Bobin | 3.5kgs | ||
| Hareketli bobin boyutu | Çap 230mm | ||
| Maksimum Yük: | 100kgs | ||
Diğer mevcut titreşim sarsıcı seçenekleri
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s2) | Nominal Hız(m/s) |
Nominal yer değiştirme (p-p)mm |
Maks. Yükleme (Kg) | hareketli bobin(Kg) |
Boyutu Hareketli bobin(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Rastgele test için titreşim örneği
Özellikler:
1. İyi tasarlanmış dinamik dairesel iskelet, daha yüksek aşamalı eksenel rezonans frekansı.
2. İki manyetik devre, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithal yönelimli kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Trunnion izolasyon temeli hormon kullanımı için özel, mobil kolaylık kurulumu.
5. Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji hareketli sistem.
6. Yeni kanal tasarımı ve soğutma etkisini artırır.

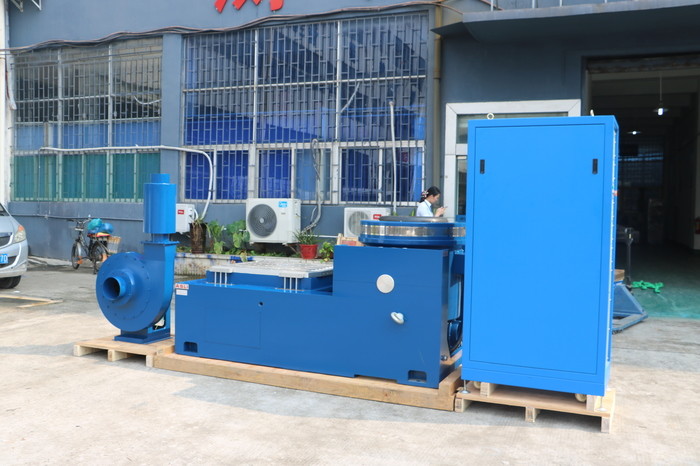

7. Statik sertlik, yatağın küçük balonun dinamik sertliği, titreşim tablası kapasitesini yükseltir, düşük frekans performansını iyileştirir.Yatay Titreşim Tablasının Teknik Parametreleri (X,Y ekseni testi)

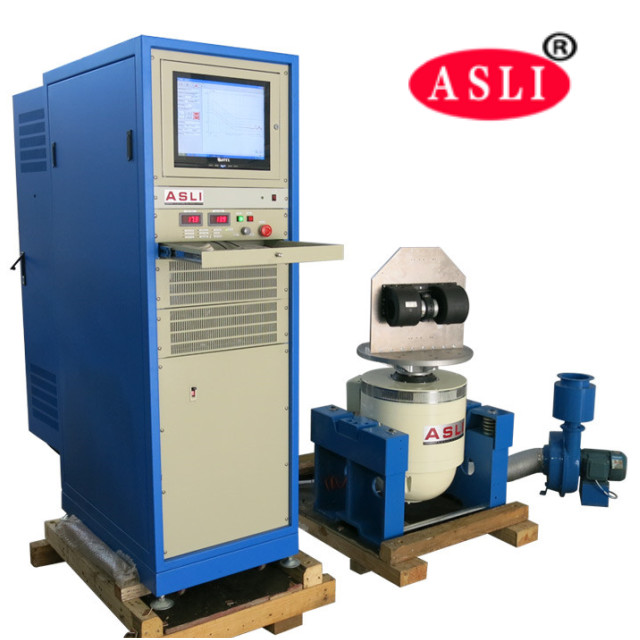

Dikey Titreşim Tablasının Teknik Parametreleri (Z, ekseni testi):

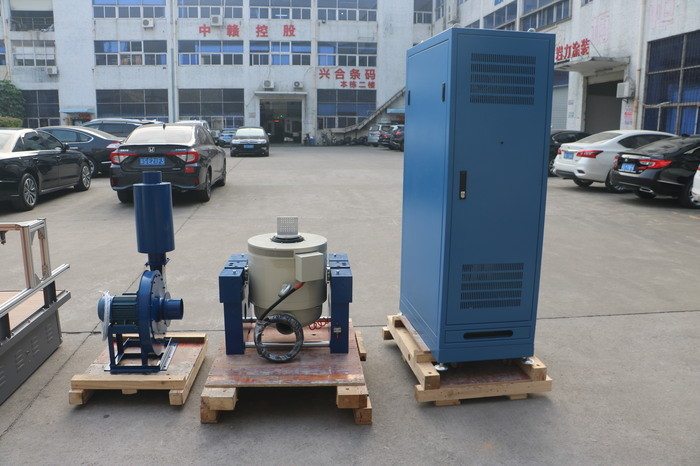

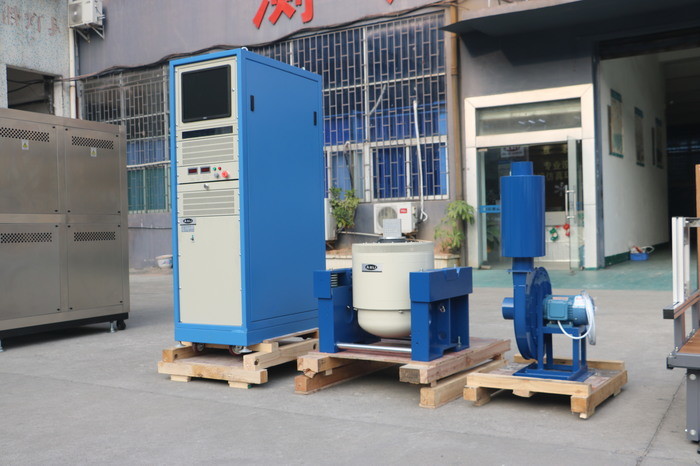

Paketleme resmi:
Herhangi bir sorunuz Hava Soğutmalı Titreşim Test Sistemi Dinamik Sarsıcı Tabla Numune Sabitlemeli Özelleştirilmiş hoş geldiniz
